Автоматизированный контроль: укд-1200 автоматизированная система ультразвукового контроля авиационных дисков ∅ до 1200мм

В интернет-магазине представлена автоматизированная система ультразвукового контроля УКД-1200 — мощный инструмент для комплексной диагностики авиационных дисков сложной формы, сочетающий высокую точность, гибкость настройки и надежность.

Комплекс ориентирован на применение в высокоточных отраслях промышленности, где предъявляются критически высокие требования к качеству материала и надежности изделий.

Ключевые преимущества и особенности

Контроль сложной геометрии дисков
Система обеспечивает полноценный ультразвуковой контроль не только плоских поверхностей, но и боковых цилиндрических, конических зон, а также галтельных переходов. Это позволяет проводить всестороннюю диагностику авиационных дисков и исключать наличие дефектов в наиболее нагруженных областях конструкции.

Мультиволновой иммерсионный контроль

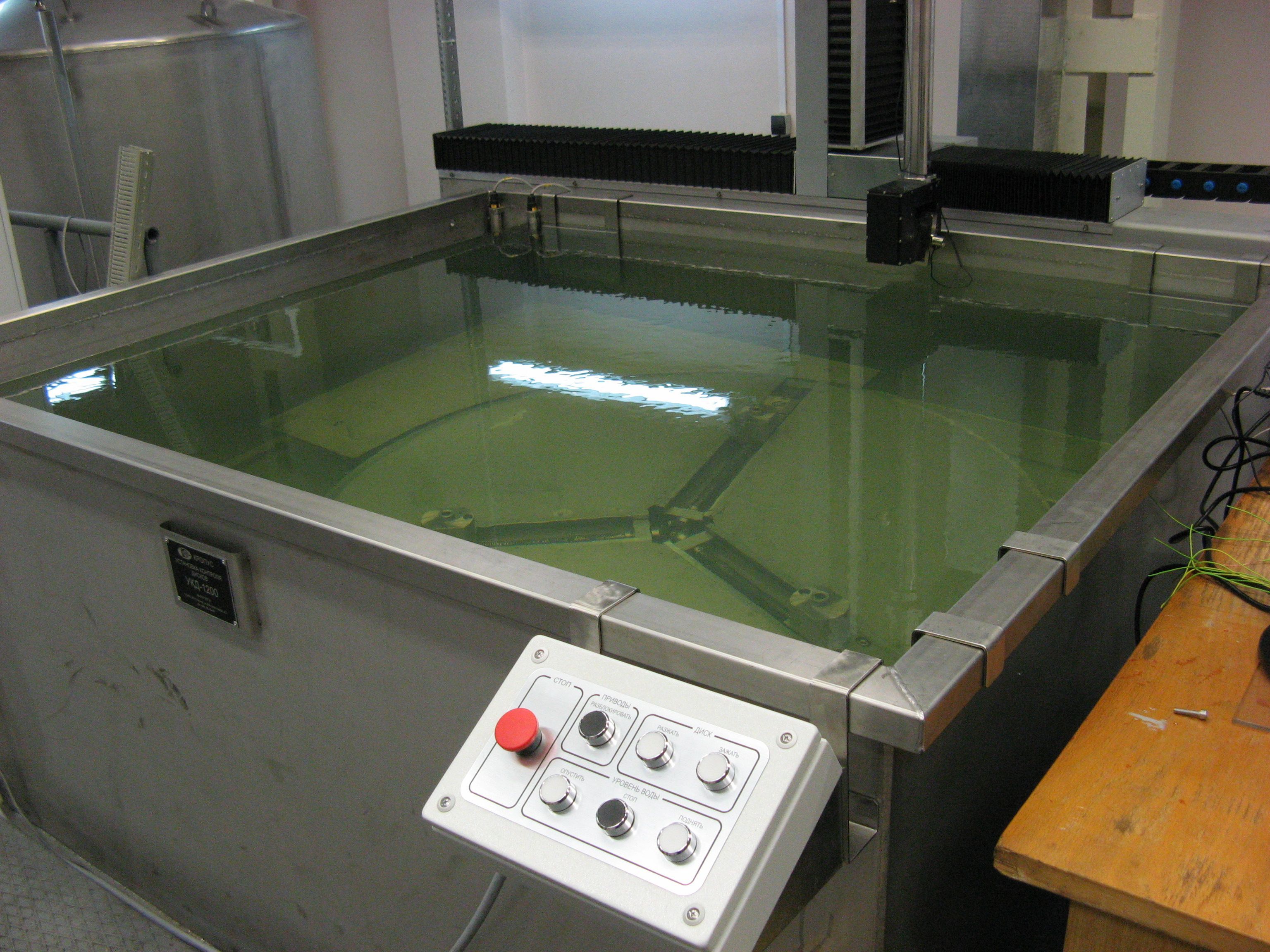

Применение головных и сдвиговых ультразвуковых волн значительно расширяет возможности контроля, позволяя выявить различные типы дефектов — от поверхностных микротрещин до глубоко залегающих несплошностей и инородных включений. Иммерсионный метод гарантирует стабильную передачу энергии ультразвука, что критически важно для получения достоверной картины состояния материала.

Работа с массивными изделиями

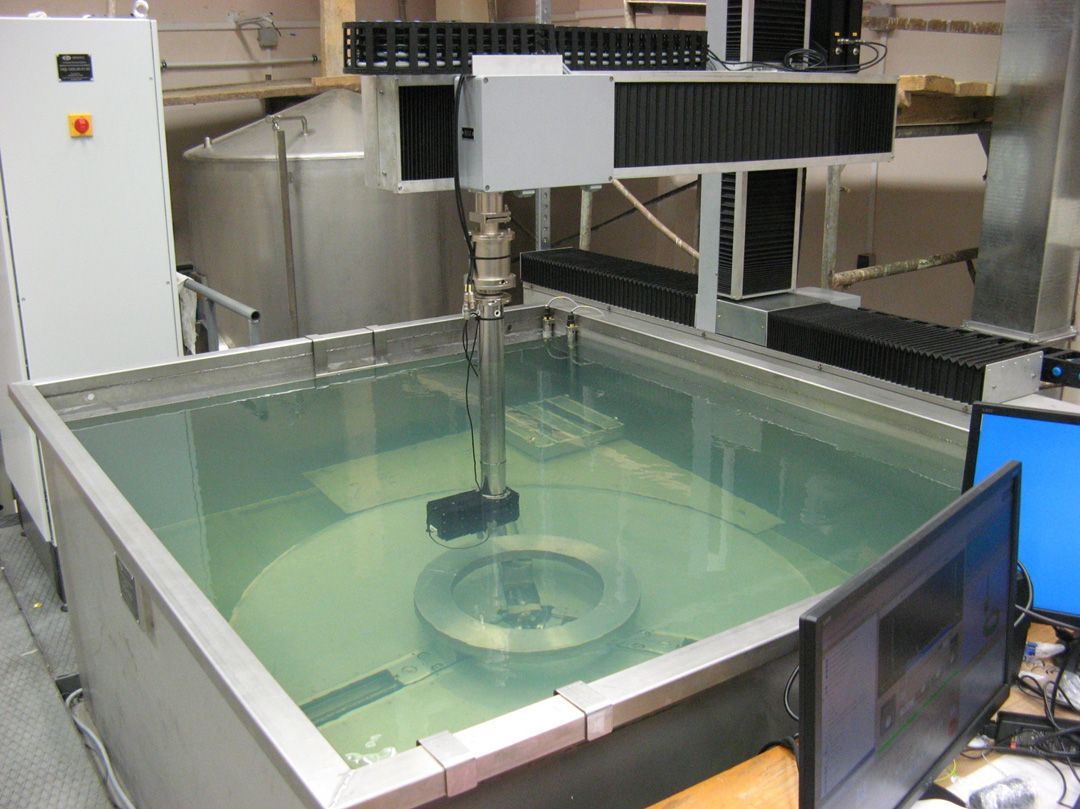

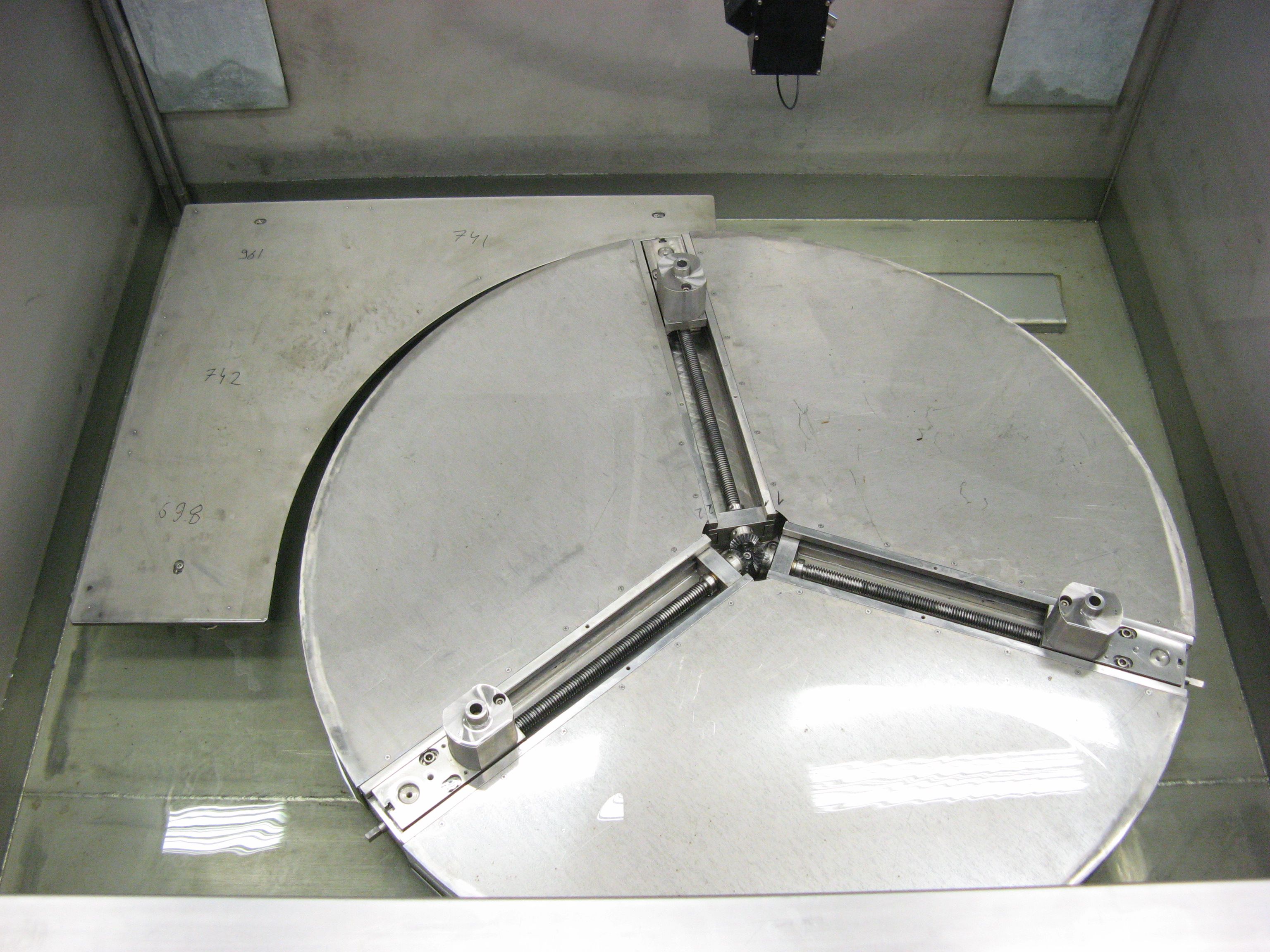

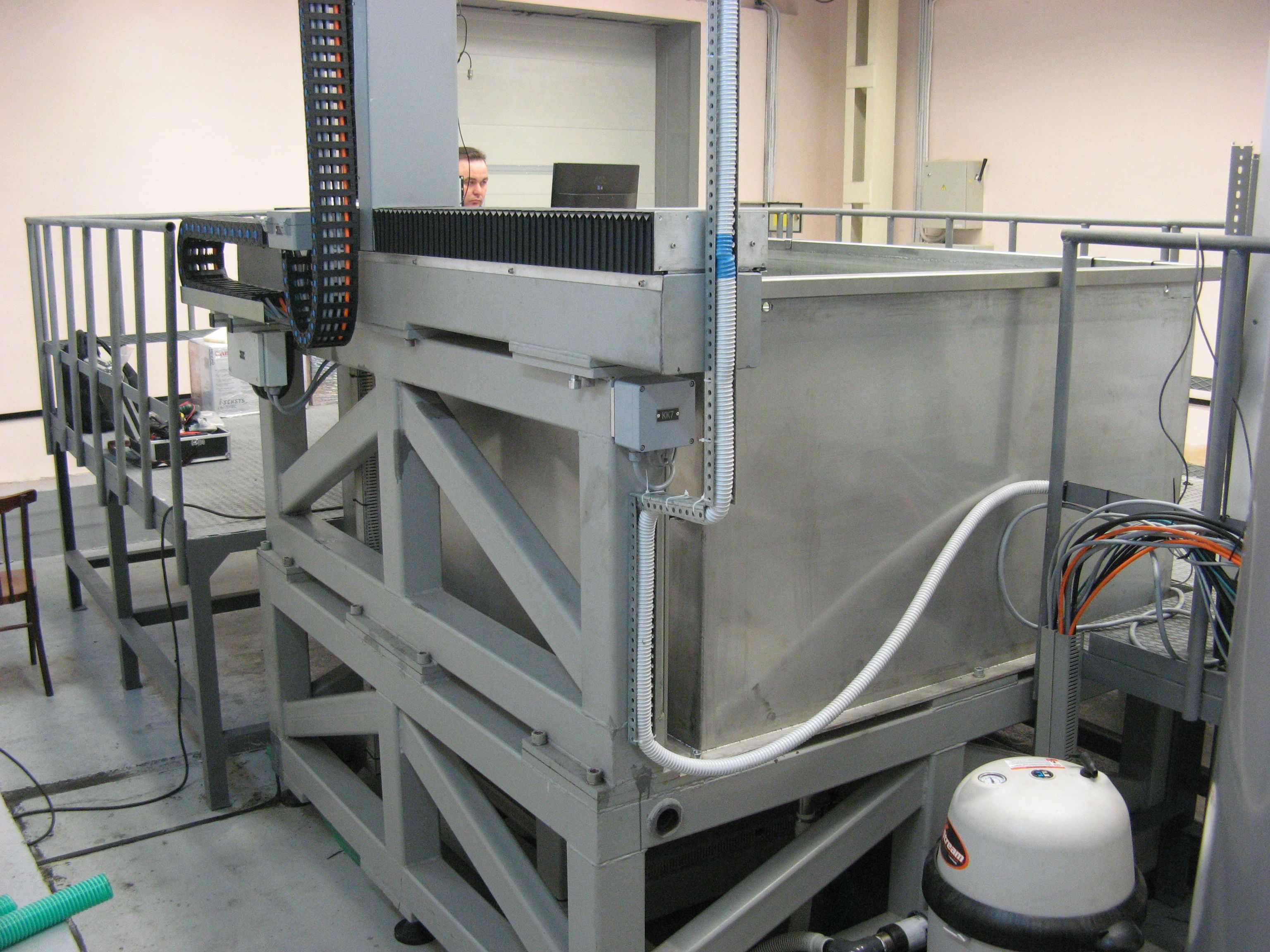

Система оснащена высокоточной поворотной платформой, которая надежно фиксирует диски диаметром до 1200 мм и высотой до 300 мм. Точная механика вращения обеспечивает равномерное сканирование всей поверхности изделия.

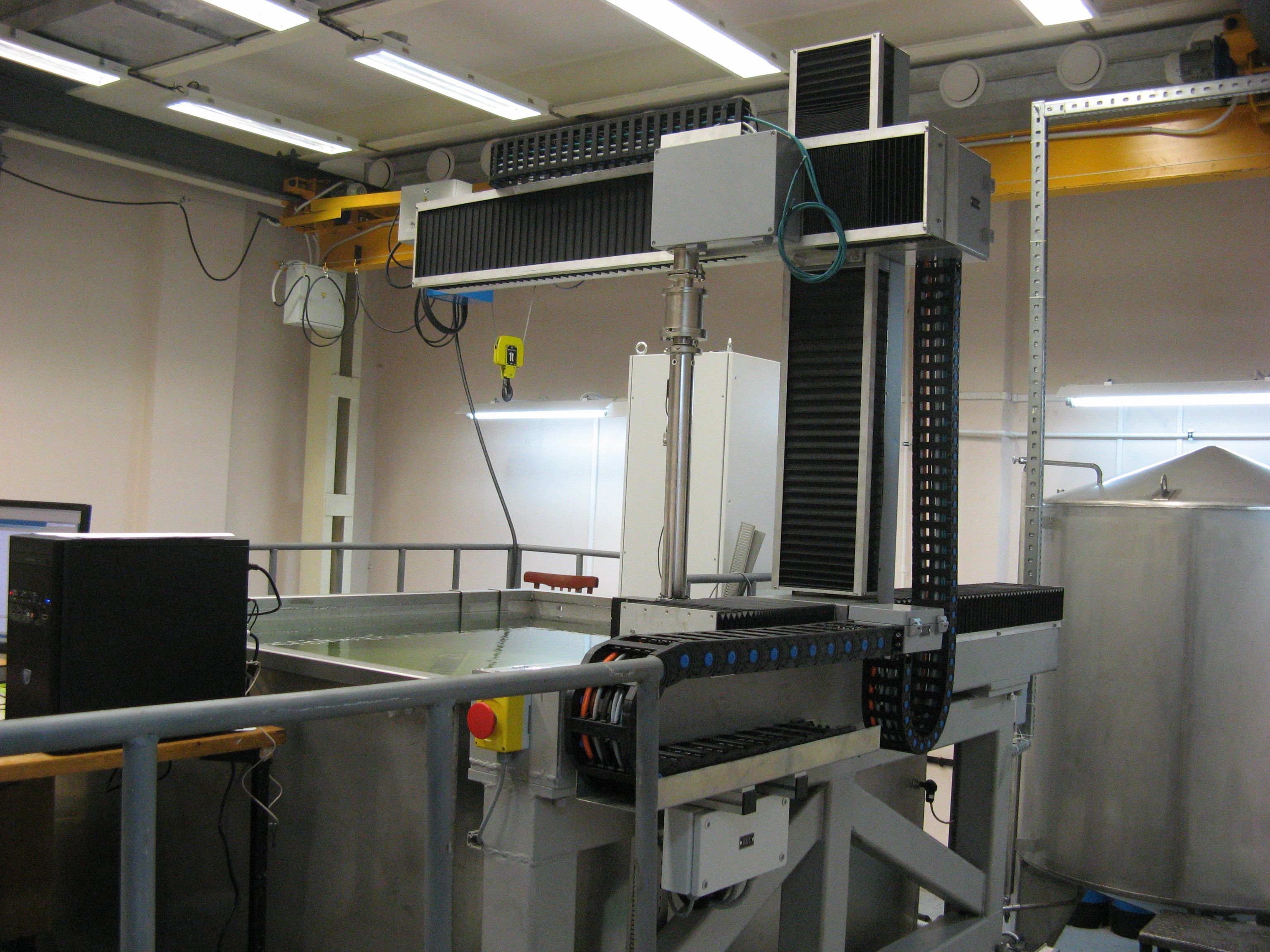

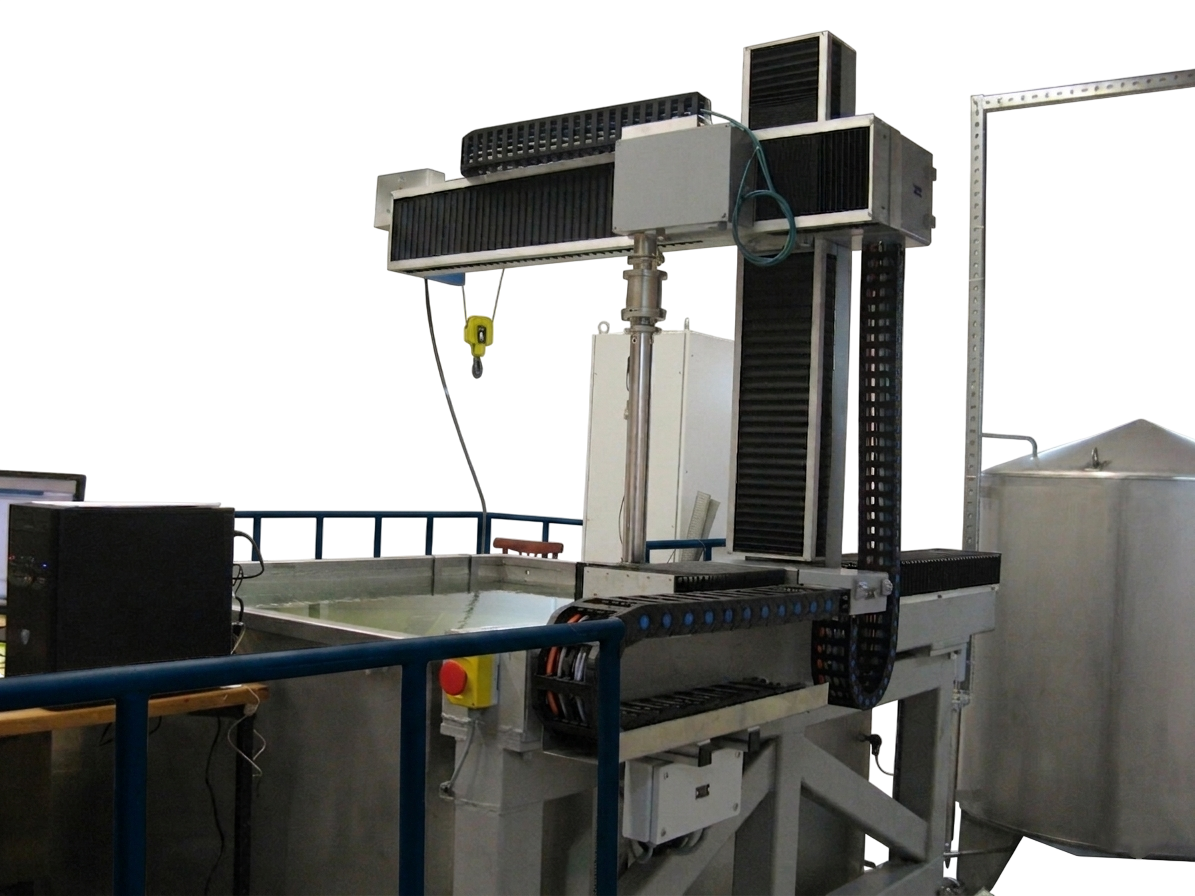

Высокоточное позиционирование с помощью сервоприводов

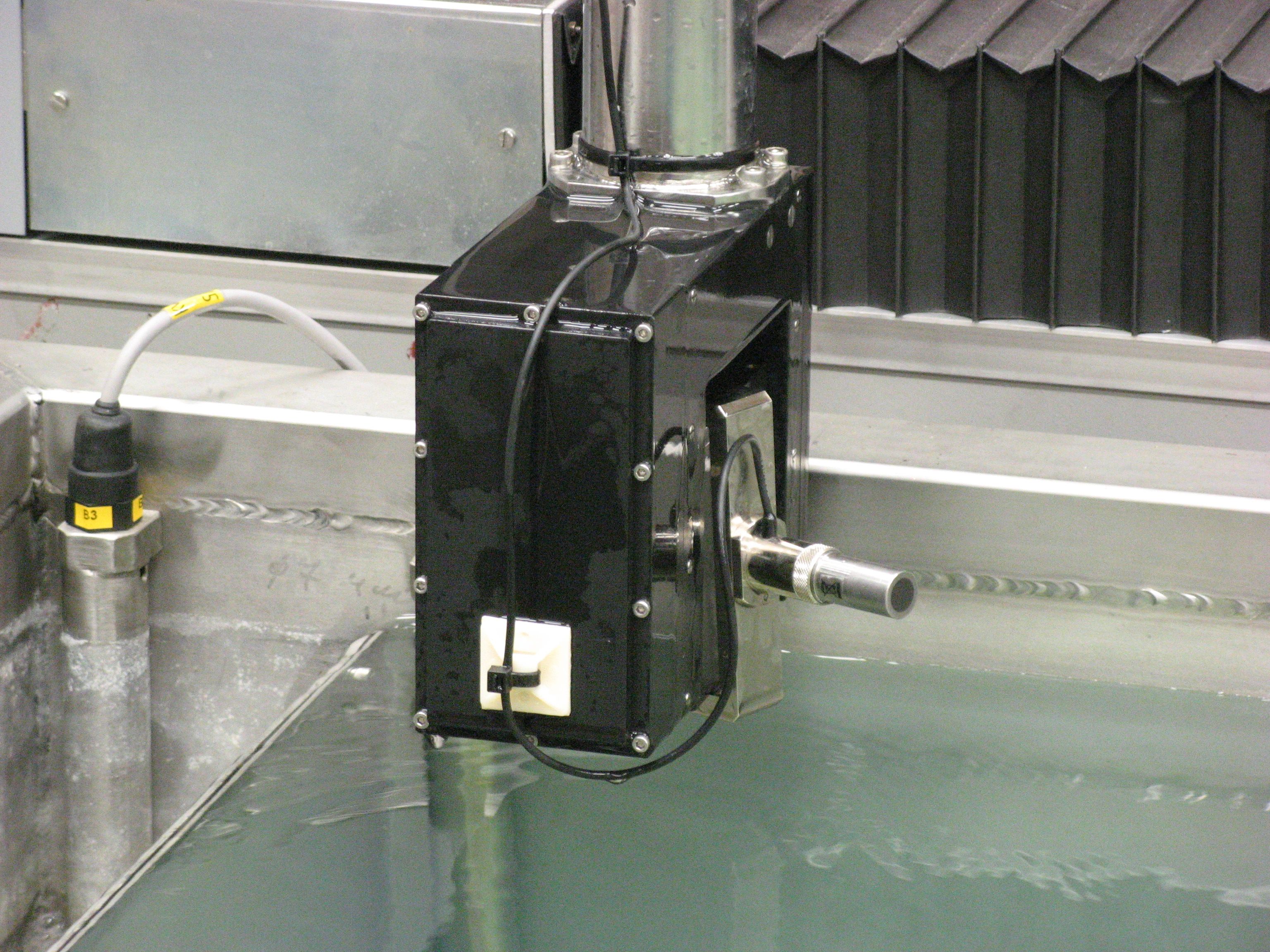

Сканирующее устройство оснащено комбинированной системой сервоприводов переменного и постоянного тока. Это обеспечивает точность позиционирования ультразвукового преобразователя (ПЭП) ±0,01 мм / ± 0,01°, а также быстрое изменение его положения относительно поверхности объекта контроля. Это позволяет реализовать сложные траектории сканирования и гарантирует стабильность результатов даже при работе с крупногабаритными дисками.

Современный дефектоскоп с цифровой обработкой сигнала
Система оснащена двухканальным УЗ-дефектоскопом модели УМД-8, который имеет два канала контроля. Это предоставляет широкий инструментарий для анализа изделий:

• отслеживание поверхностного сигнала для оценки состояния структуры изделия и выявление дефектов;
• управление временной регулировкой чувствительности (ВРЧ) для компенсации ослабления ультразвуковых сигналов с увеличением глубины залегания дефектов.
• формирование A-, B- и C-сканов для точной оценки характера и размеров дефектов.

Цифровая обработка сигналов обеспечивает высокую точность измерений и удобство интерпретации результатов.

Удобство загрузки и выгрузки изделий

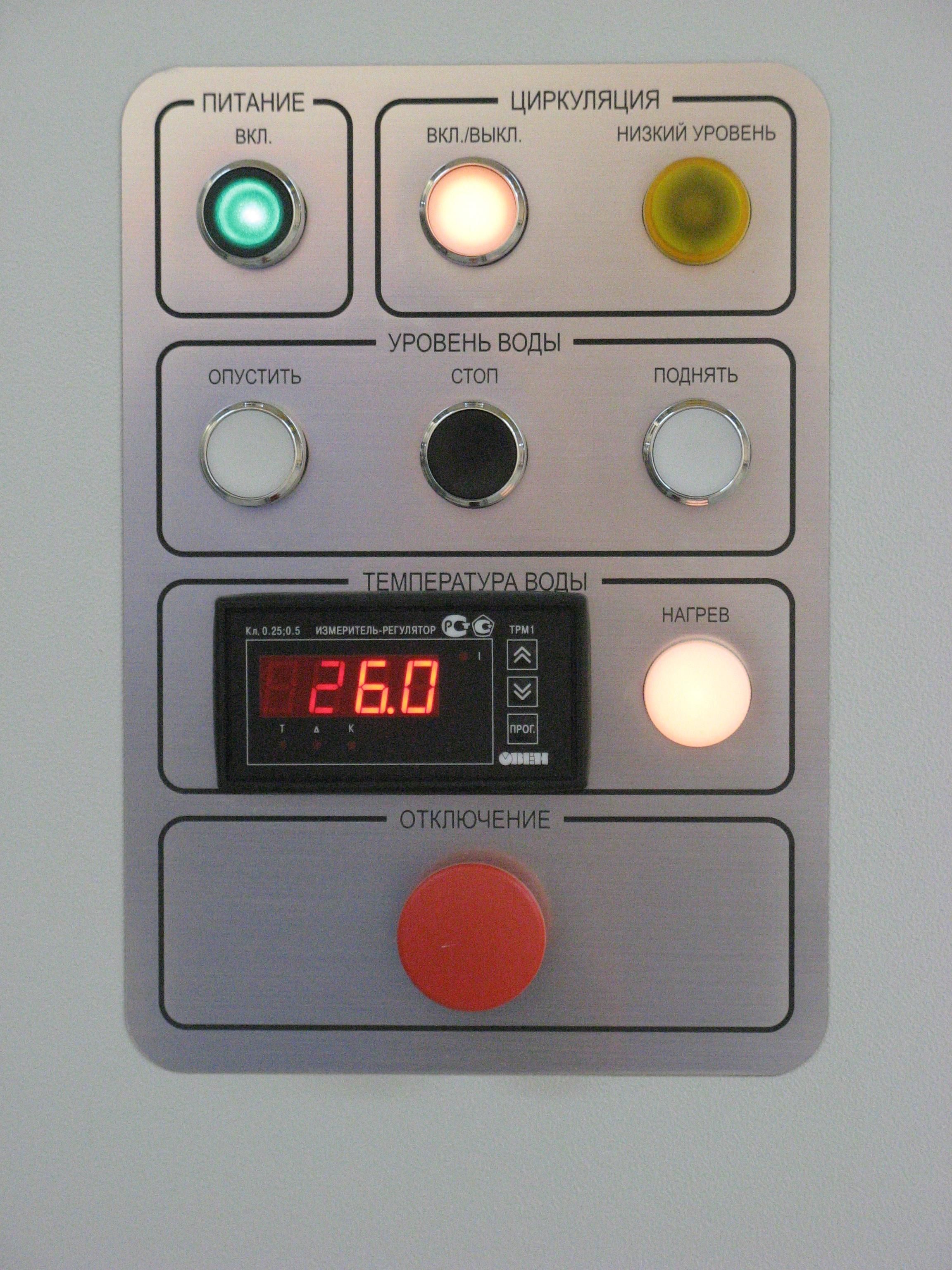

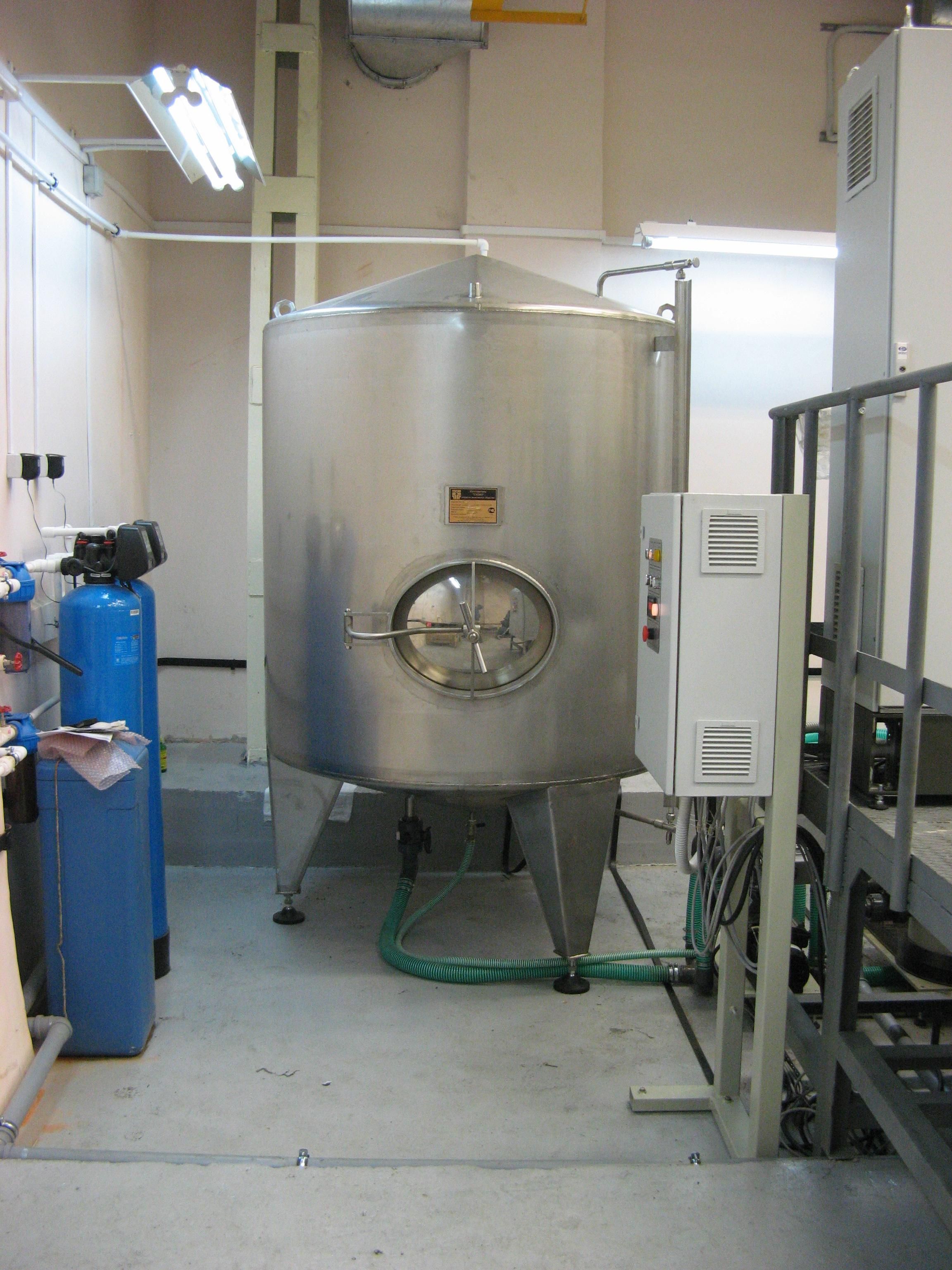

В комплект поставки входит устройство для слива иммерсионной жидкости, что значительно упрощает загрузку и выгрузку крупногабаритных и тяжелых дисков. Это существенно сокращает время на подготовительно-заключительные операции при смене изделий и увеличивает производительность.

Стол для рабочих образцов
Позволяет оперативно настраивать систему и проверять ее чувствительность перед началом контроля.

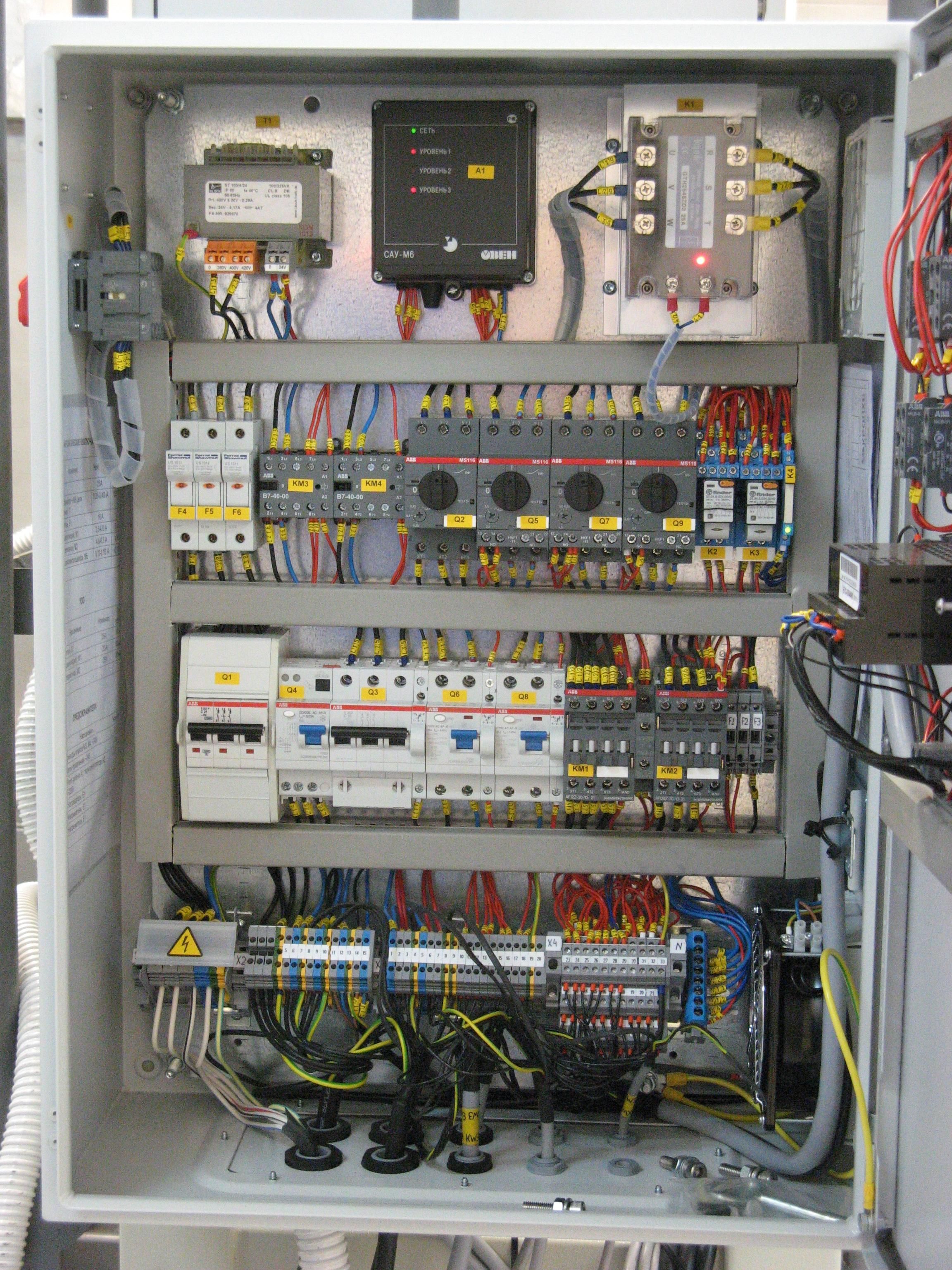

Система управления и обработки данных

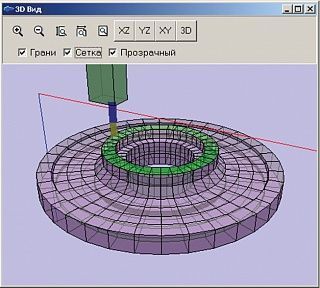

Сведения, полученные измерительными устройствами, передаются на компьютер (ОС — Windows) в режиме реального времени. Далее происходит их обработка при помощи специального ПО, которое выполняет:

• визуализацию результатов контроля;
• регистрацию и архивирование данных;
• ведение электронного журнала работы установки;
• сохранение результатов контроля в виде протоколов с возможностью последующего просмотра и печати.

Применение

Автоматизированная система УКД-1200 применяется в отраслях, где используются крупногабаритные дисковые заготовки и предъявляются максимальные требования к их надежности:

• авиастроение;
• энергетика;
• судостроение;
• машиностроение.

Внедрение системы УКД-1200 снижает риск выпуска изделий с дефектами и обеспечивает тем самым надежную и безопасную эксплуатацию готовой продукции.
