Автоматизированный контроль: укд-3м автоматизированная многоканальная система ультразвукового контроля дисков ∅ до 800 мм

В интернет-магазине КИТЕСТ представлена автоматизированная многоканальная система ультразвукового контроля УКД-3М от научно-производственного центра «Кропус». Это передовое решение специально разработано для неразрушающего контроля заготовок авиационных дисков диаметром до 800 мм, толщиной 6–150 мм и весом не более 300 кг.

Установка спроектирована с учетом повышенных требований к качеству изделий в авиационной промышленности и обеспечивает комплексную диагностику структуры материала с высокой скоростью и достоверностью результатов.

Система УКД-3М предназначена для контроля дисков без галтельных переходов и позволяет за один проход выявлять объемные, продольные и поперечные дефекты. Это максимально повышает производительность контроля и делает установку эффективным инструментом для предприятий, работающих с ответственными деталями, где критически важна бездефектная структура материала.

Система позволяет интегрировать неразрушающий контроль в производственный процесс, обеспечить своевременное выявление дефектов и снизить риск выхода продукции с критическими отклонениями.

Ключевые преимущества и особенности

• Комплексное выявление дефектов
  УКД-3М одновременно сканирует поверхность изделия, чтобы за один проход выявить объемные, продольные и поперечные дефекты. Такой уровень контроля особенно важен при производстве авиационных дисков, где даже незначительные дефекты могут повлиять на прочностные характеристики изделия. Также это в несколько раз сокращает время контроля по сравнению с традиционными методами.

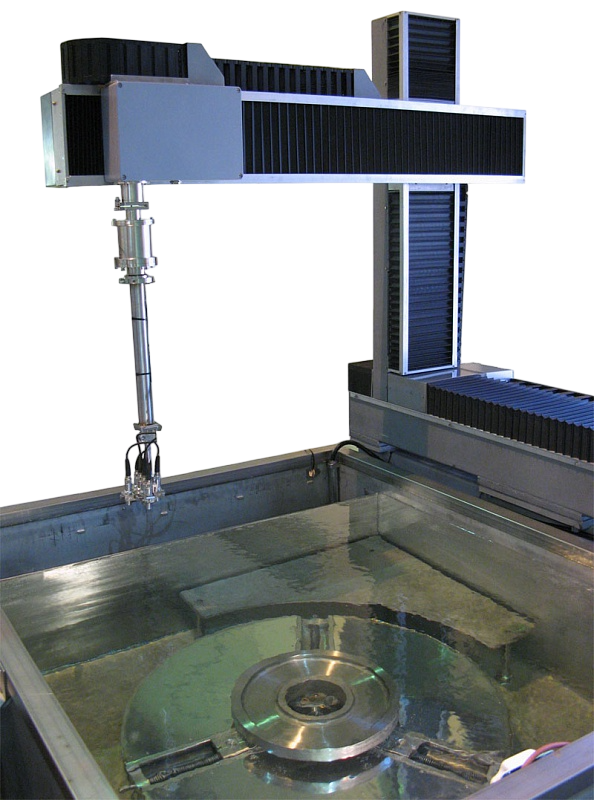

• Трехкоординатный координатный сканер для точного позиционирования
  Высокоточная сканирующая система управляет перемещением ультразвуковых преобразователей, обеспечивая детальное сканирование всей контролируемой зоны. Это исключает пропуски и повышает достоверность результатов контроля даже при работе с крупногабаритными заготовками.

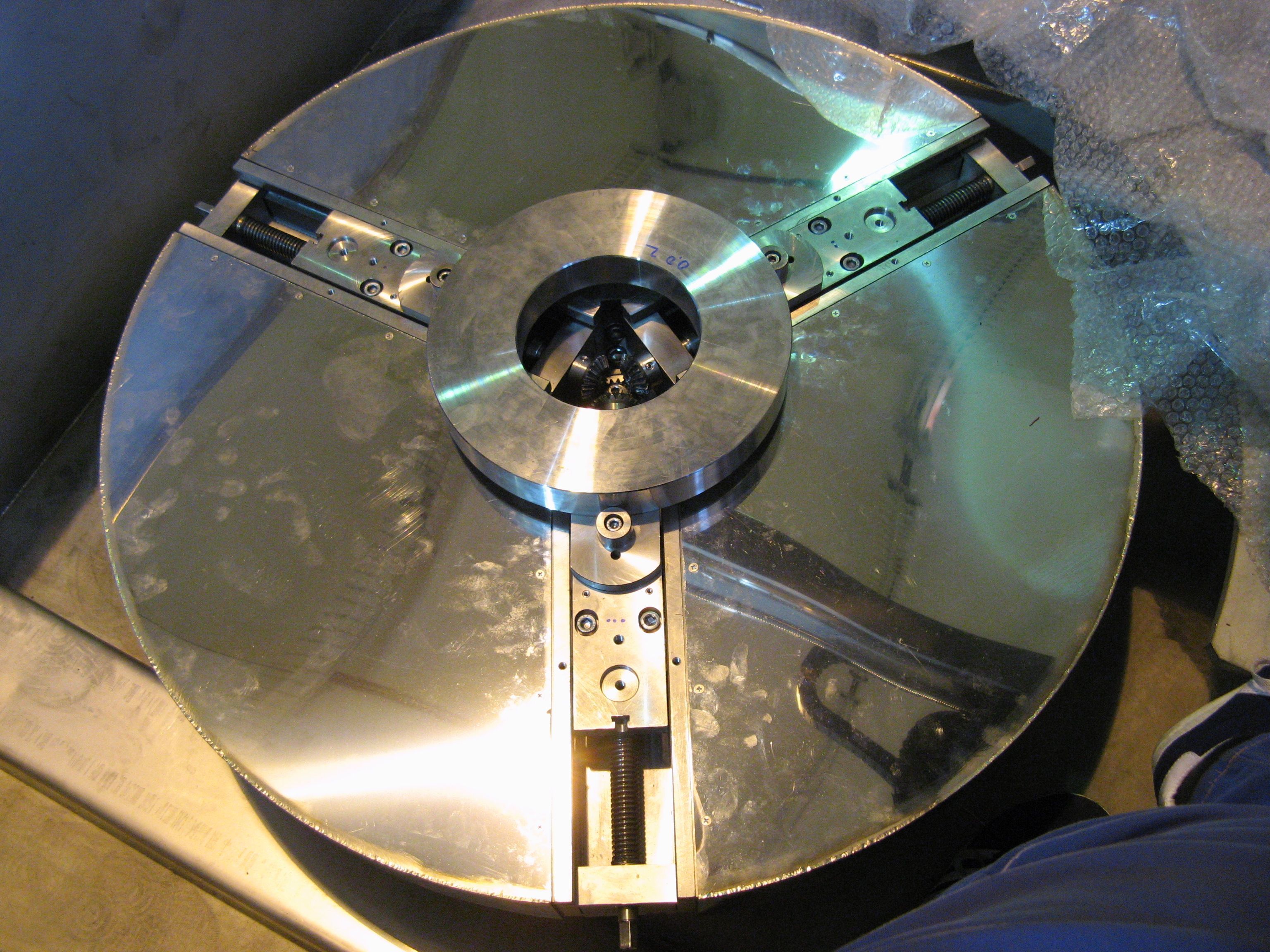

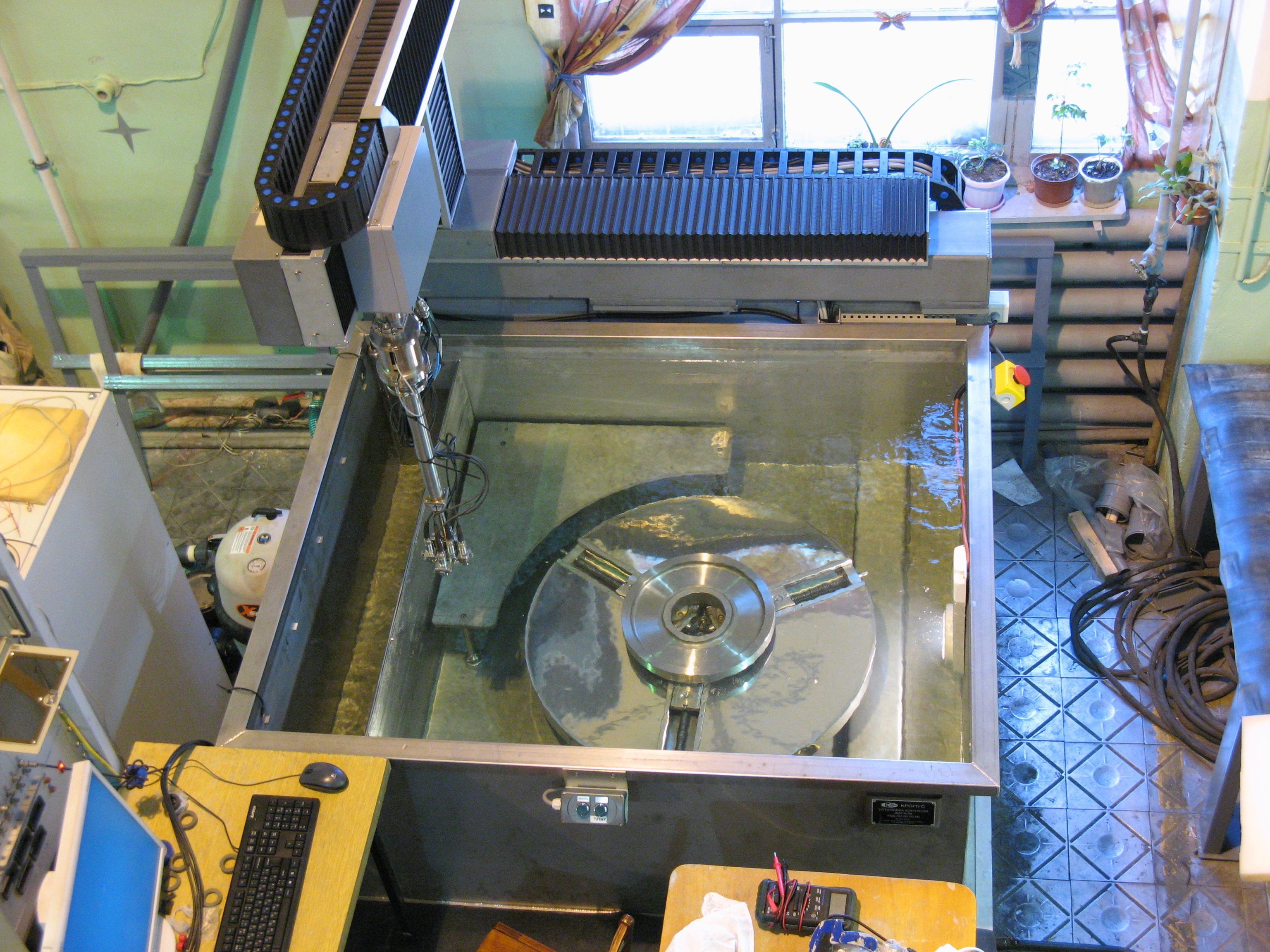

• Высокоточная поворотная платформа
  Обеспечивает надежную фиксацию диска и его точное позиционирование в процессе контроля. Платформа рассчитана на работу с изделиями диаметром до 800 мм и массой до 300 кг, что делает систему универсальным решением для широкого спектра задач.
• Система водоподготовки и температурного контроля
  Встроенная насосная станция и приемный бак с системой поддержания температуры обеспечивают стабильные параметры иммерсионной жидкости. Это напрямую влияет на точность ультразвукового контроля и снижает вероятность ошибок, связанных с изменением свойств среды.
• Удобство загрузки и обслуживания
  Система оснащена механизмом слива иммерсионной жидкости, что значительно упрощает загрузку и выгрузку тяжелых дисков. Это снижает трудозатраты оператора и повышает безопасность эксплуатации оборудования.

Основные компоненты системы

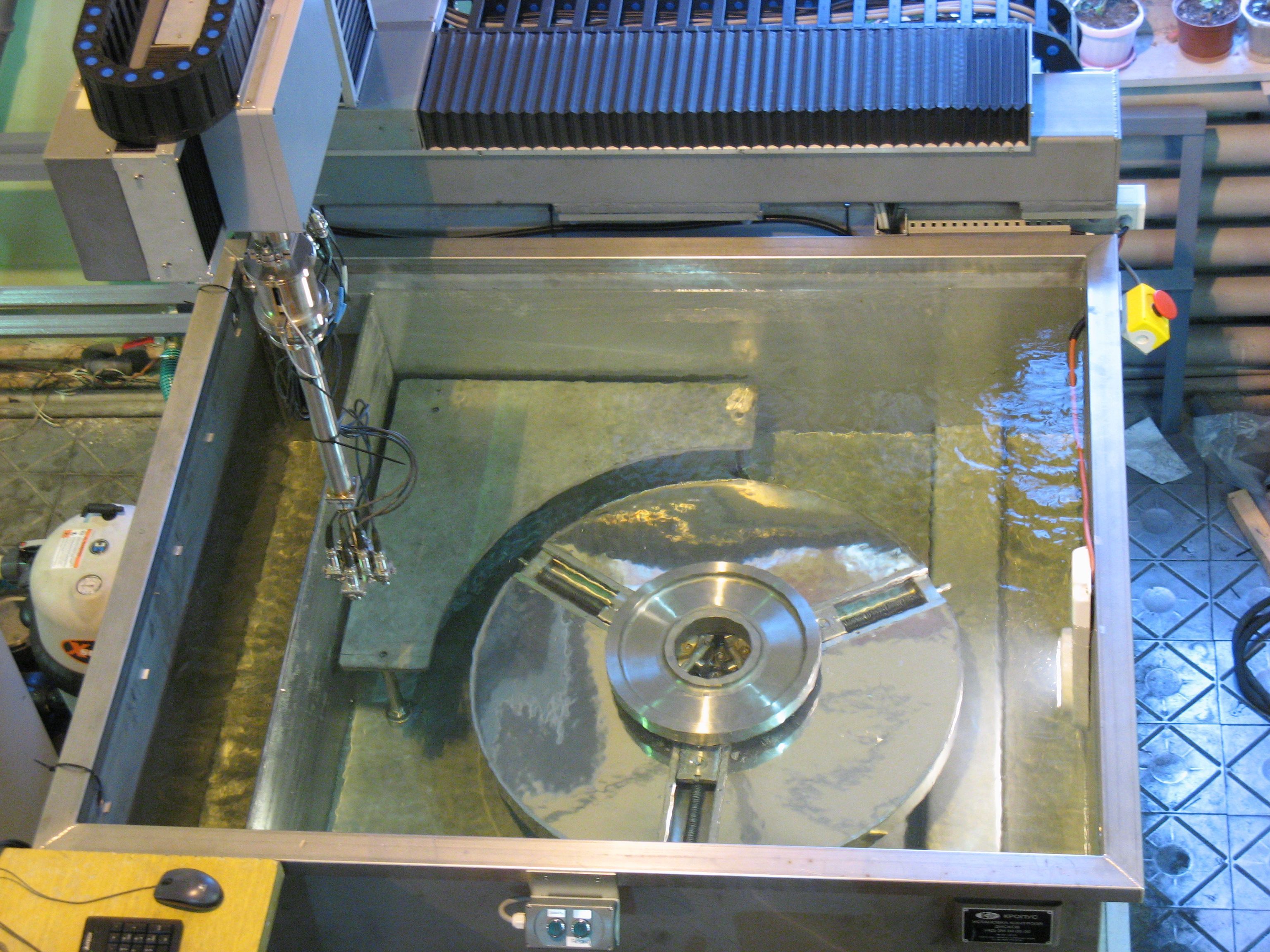

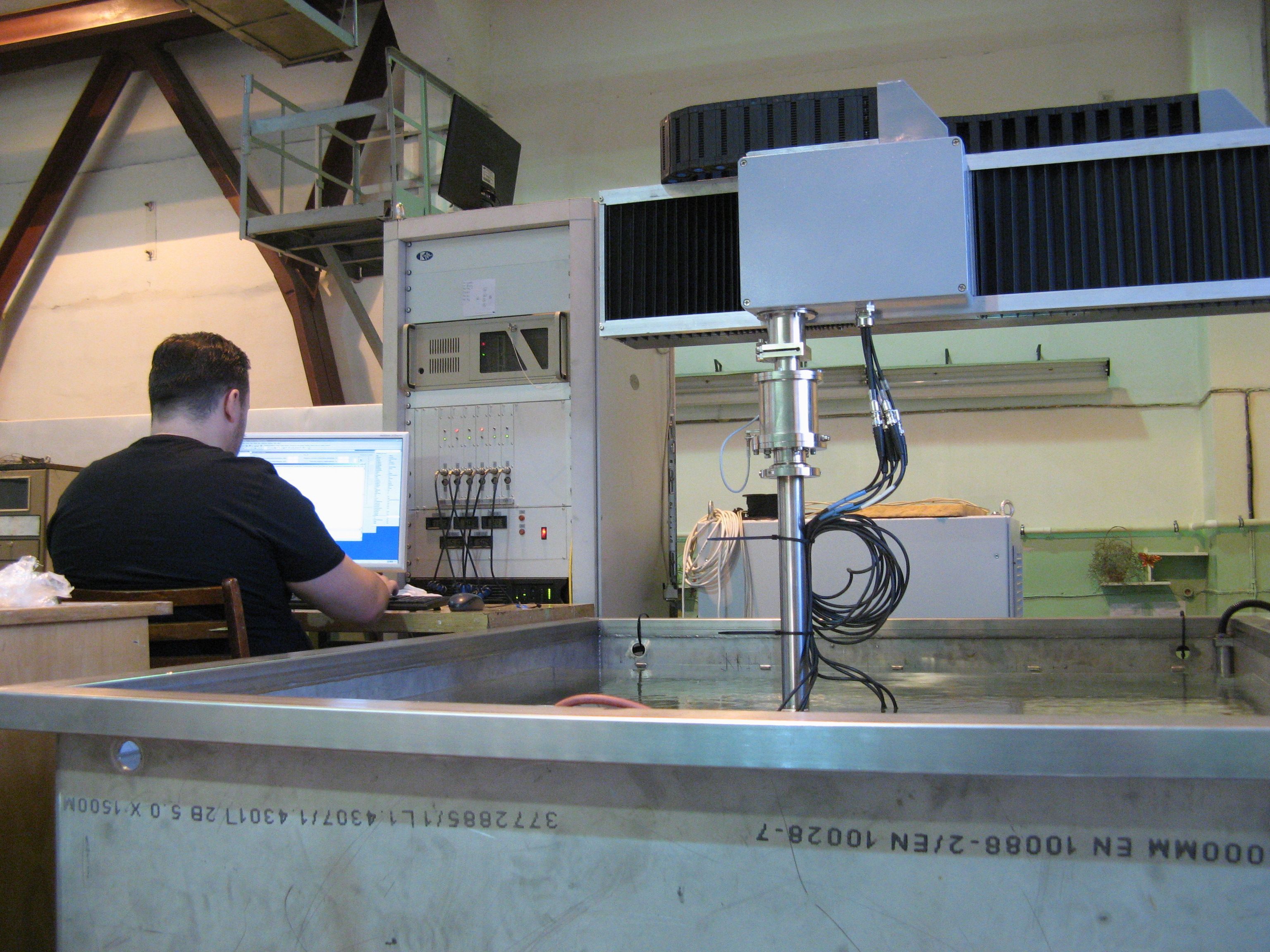

• Иммерсионная ванна с планшайбой и столом для образцов
  Формирует рабочую зону контроля с возможностью размещения как контролируемых изделий, так и эталонных образцов для настройки системы.
• Система рециркуляции жидкости
  Поддерживает стабильные условия контроля за счет регулирования температуры иммерсионной среды.

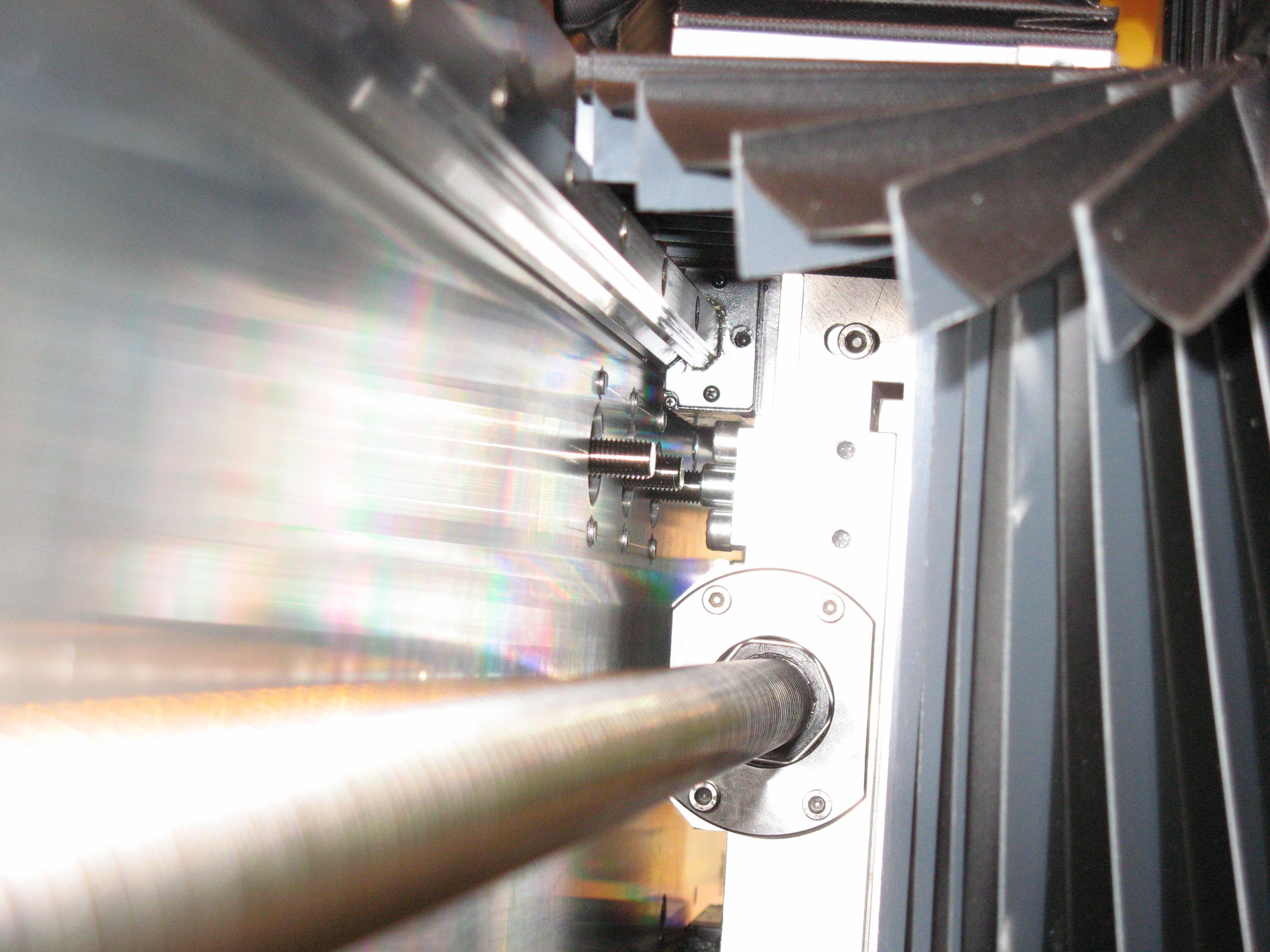

• 3-х координатный сканер
  Отвечает за точное перемещение преобразователей и формирование траектории сканирования.

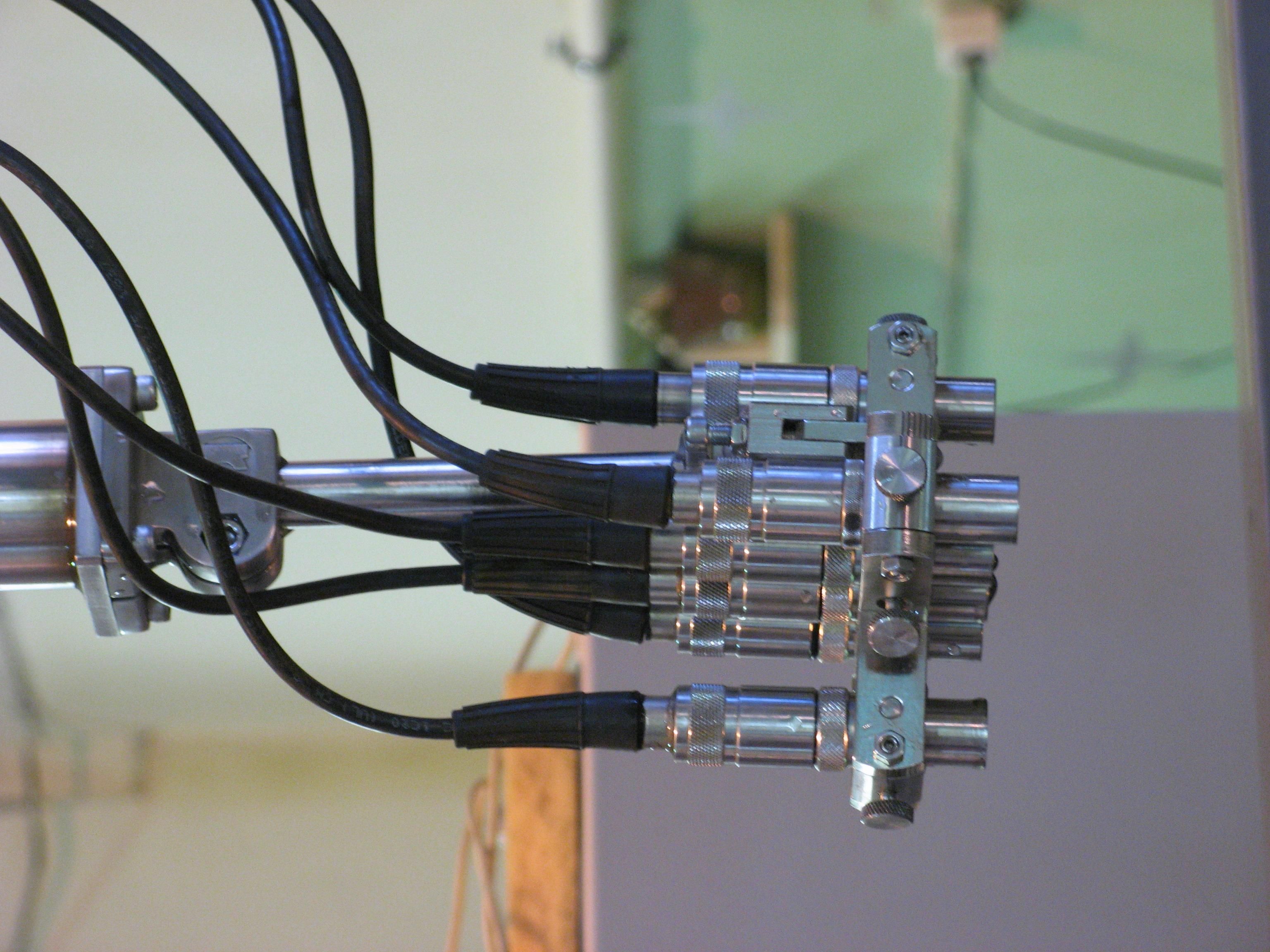

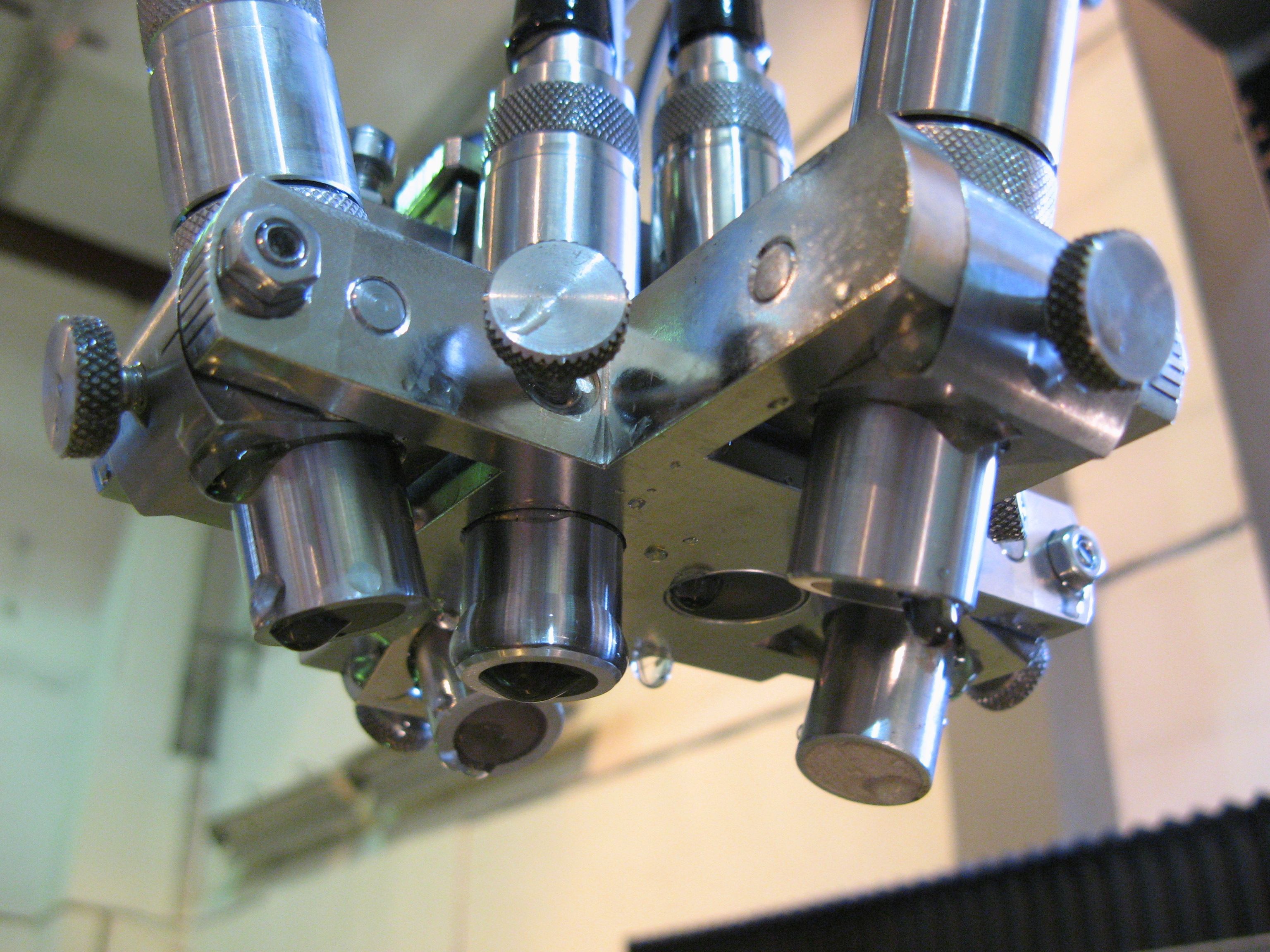

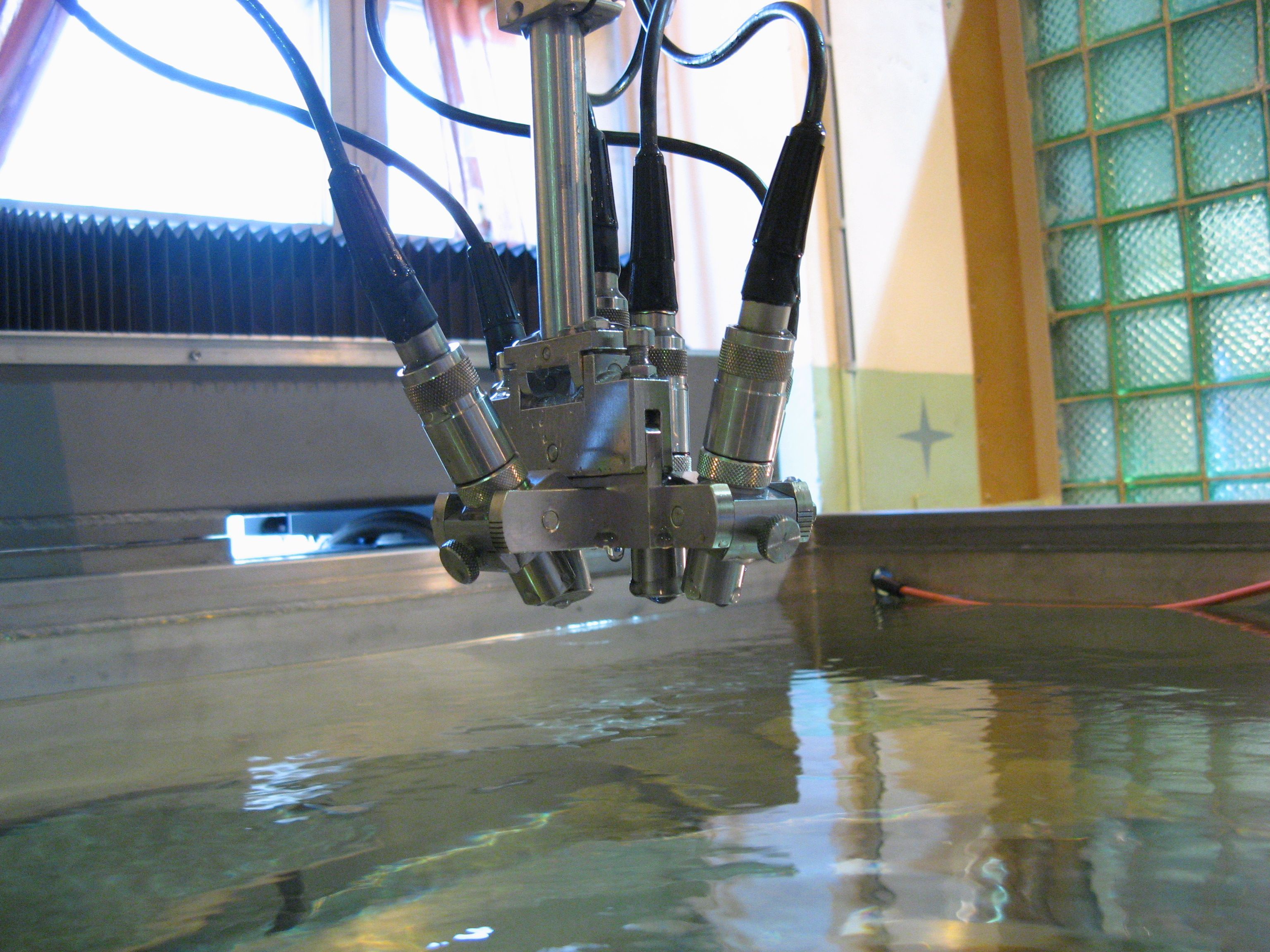

• Блок установки ультразвуковых преобразователей
  Позволяет гибко настраивать конфигурацию контроля в зависимости от типа изделия и требований к диагностике.

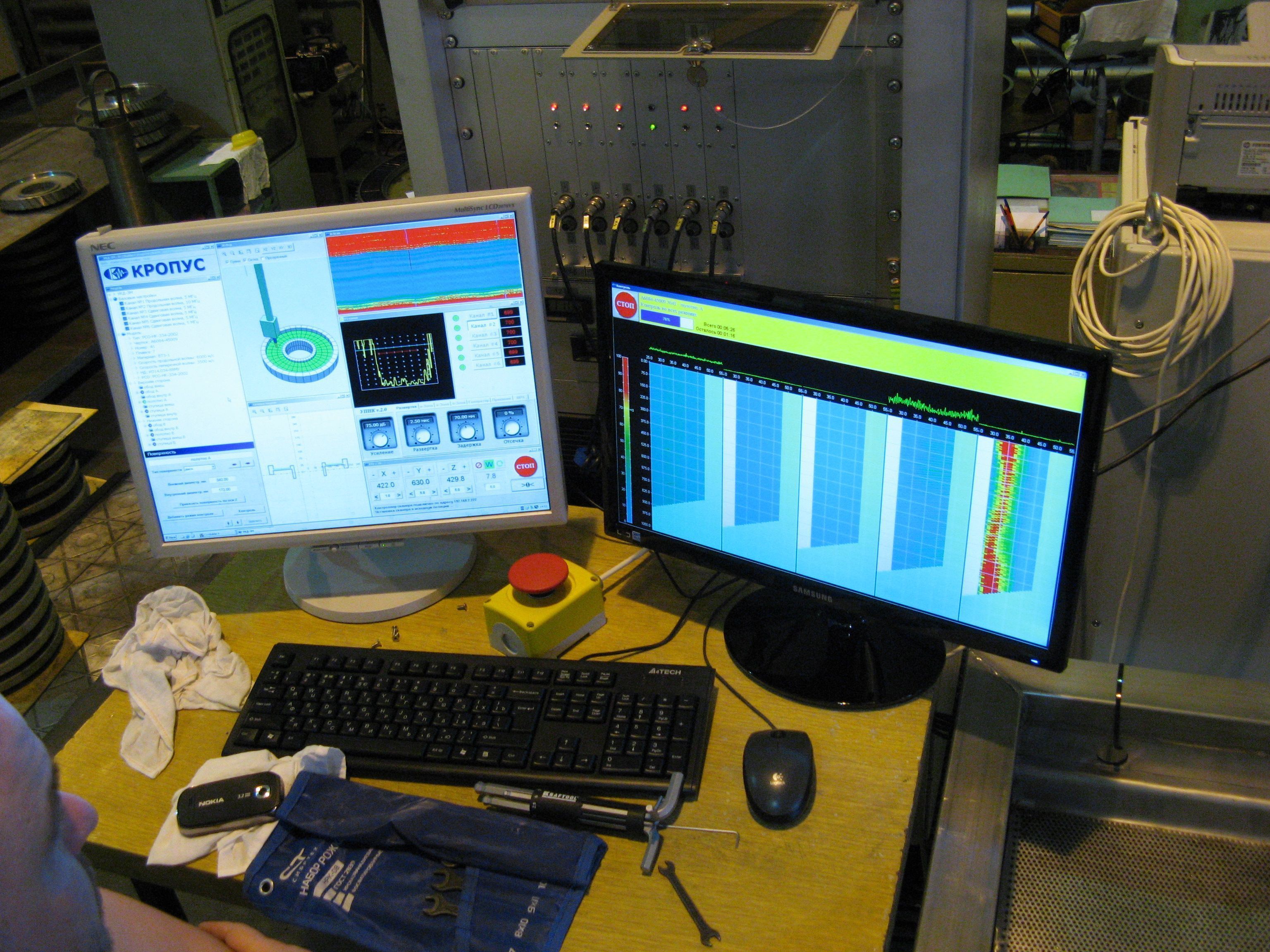

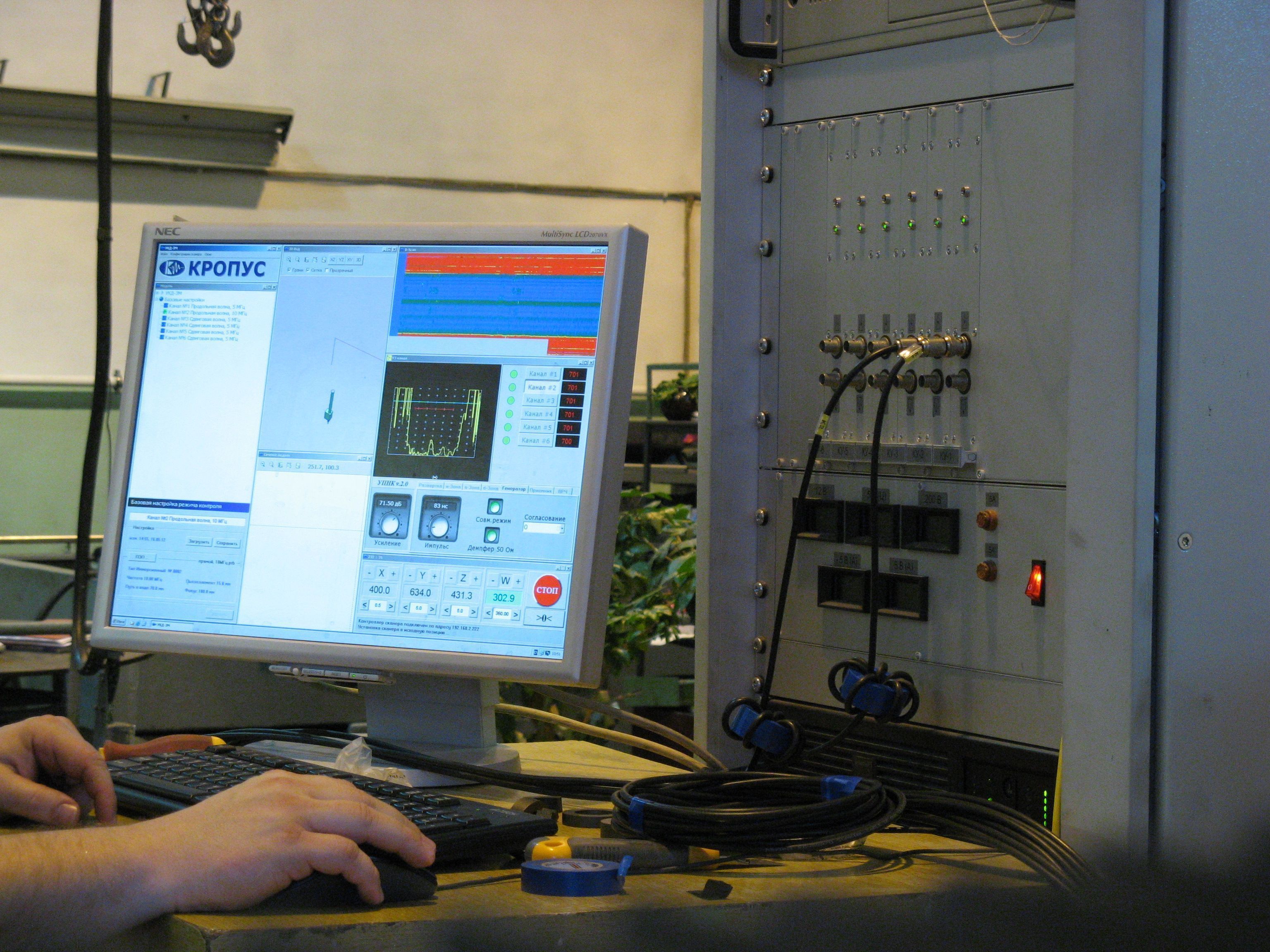

• Шкаф электроавтоматики и измерительная часть

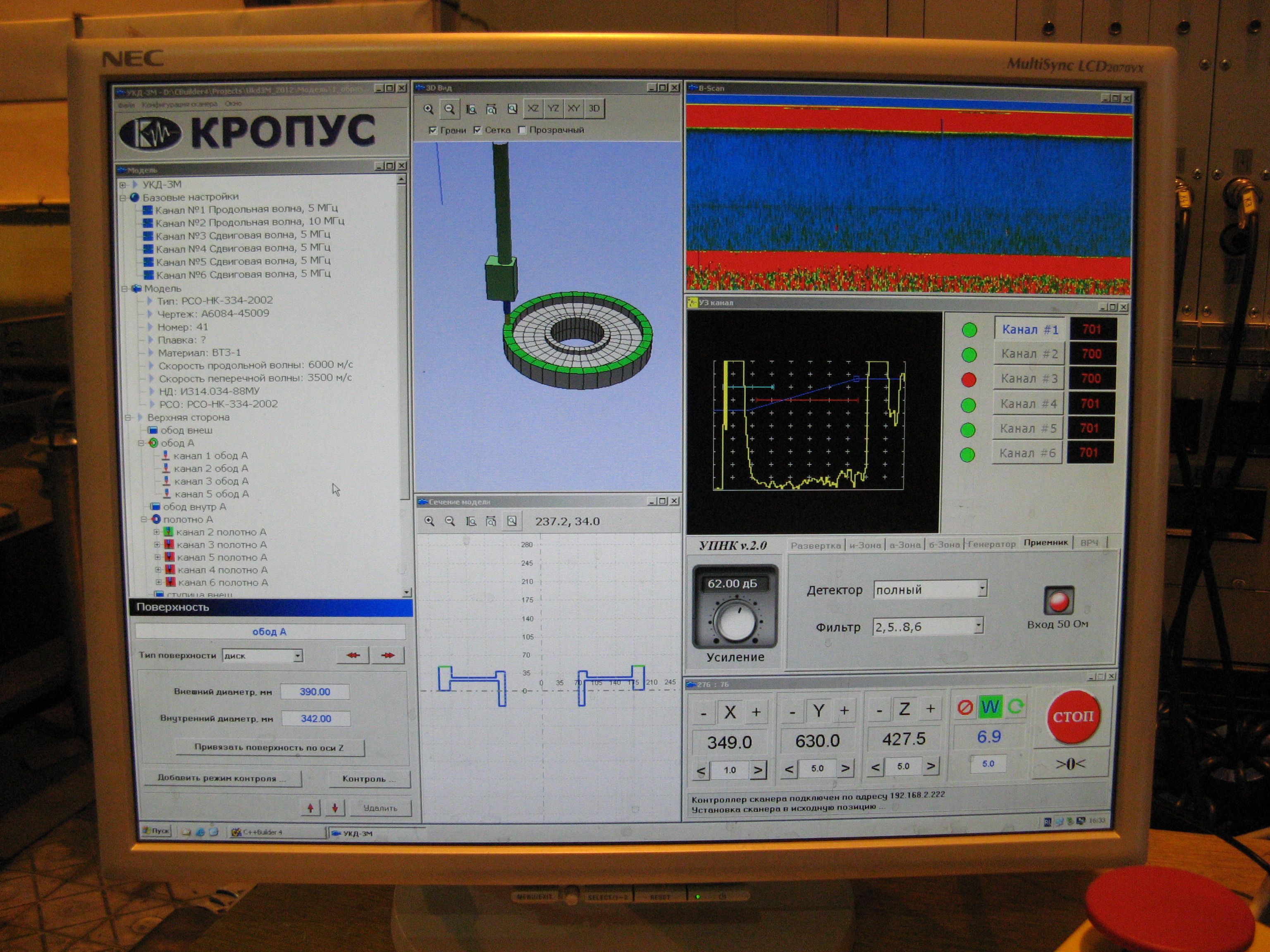

  Включают шестиканальный дефектоскоп УПНК, обеспечивающий параллельную обработку сигналов и высокую точность измерений.

Контроль и калибровка

Для настройки чувствительности и проверки корректности работы системы в иммерсионной ванне предусмотрен специальный стол для размещения рабочих образцов. Регулярная калибровка оборудования позволяет поддерживать стабильное качество контроля, чтобы продукция соответствовала требованиям отраслевых стандартов.

Применение

Автоматизированная система УКД-3М разработана для предприятий авиационной и космической промышленности, а также других высокотехнологичных отраслей, где предъявляются повышенные требования к качеству материалов.

Закажите систему УКД-3М в интернет-магазине КИТЕСТ уже сегодня

Автоматизированная многоканальная система ультразвукового контроля УКД-3М — это профессиональный инструмент для высокоточной диагностики дисковых заготовок, сочетающий производительность, надежность и современные технологии обработки данных.

Свяжитесь с нами, чтобы получить подробную консультацию, уточнить технические характеристики оборудования, стоимость и сроки поставки. Мы поможем подобрать оптимальное решение под ваши задачи и обеспечим полное сопровождение на всех этапах внедрения системы.

УКД-3М — инвестиция в безупречное качество продукции и лидерство на рынке высоких технологий.
