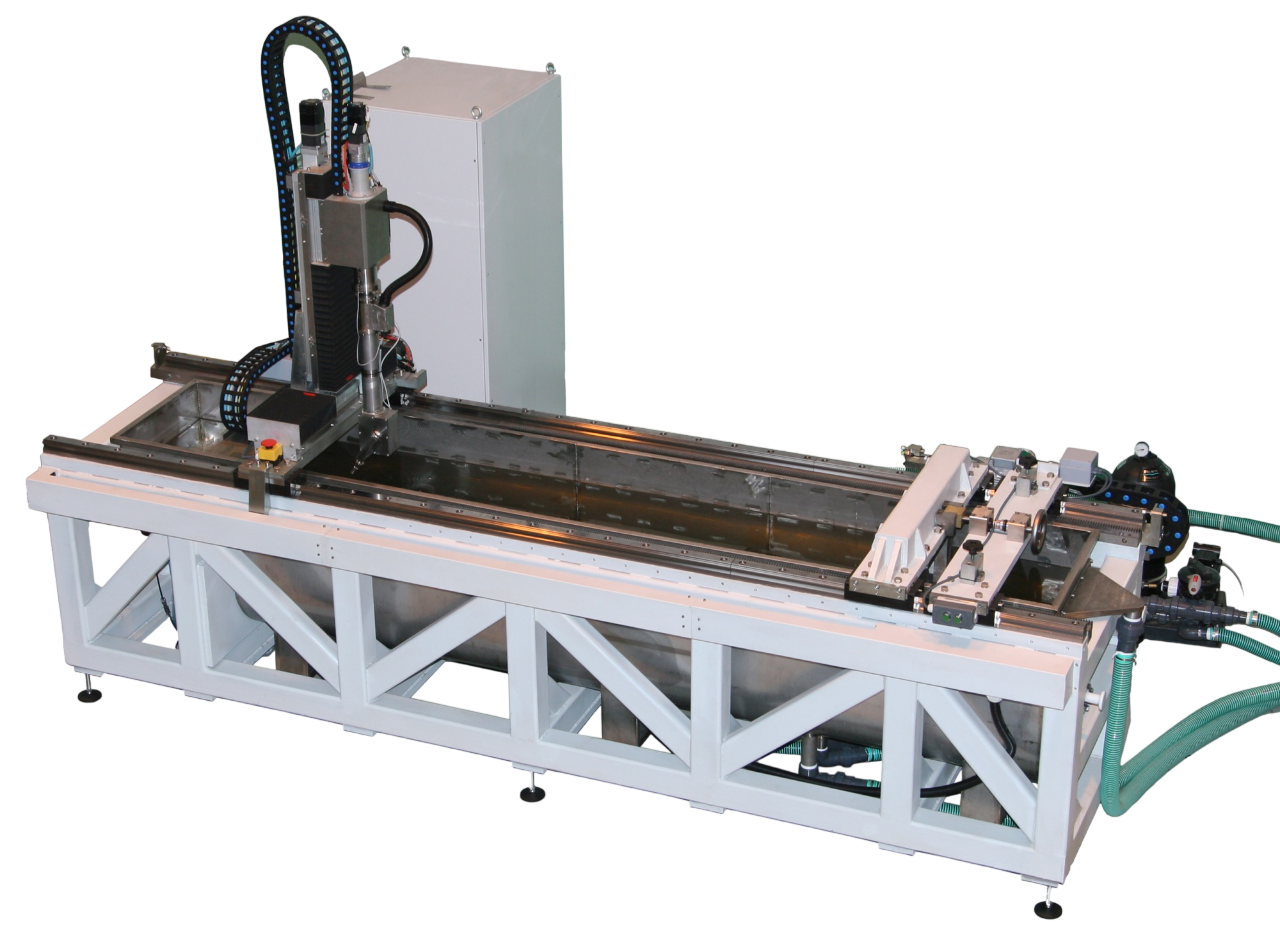

Автоматизированный контроль: аснк-вал-500 автоматизированная система иммерсионного ультразвукового контроля заготовок валов

В интернет-магазине КИТЕСТ вы можете купить автоматизированную ультразвуковую систему АСНК-ВАЛ-500 — высокотехнологичную установку для прецизионного неразрушающего контроля качества заготовок валов авиационных двигателей.

Система АСНК-ВАЛ-500 ориентирована на отрасли, где критически важны точность диагностики внутренних дефектов и повторяемость результатов.

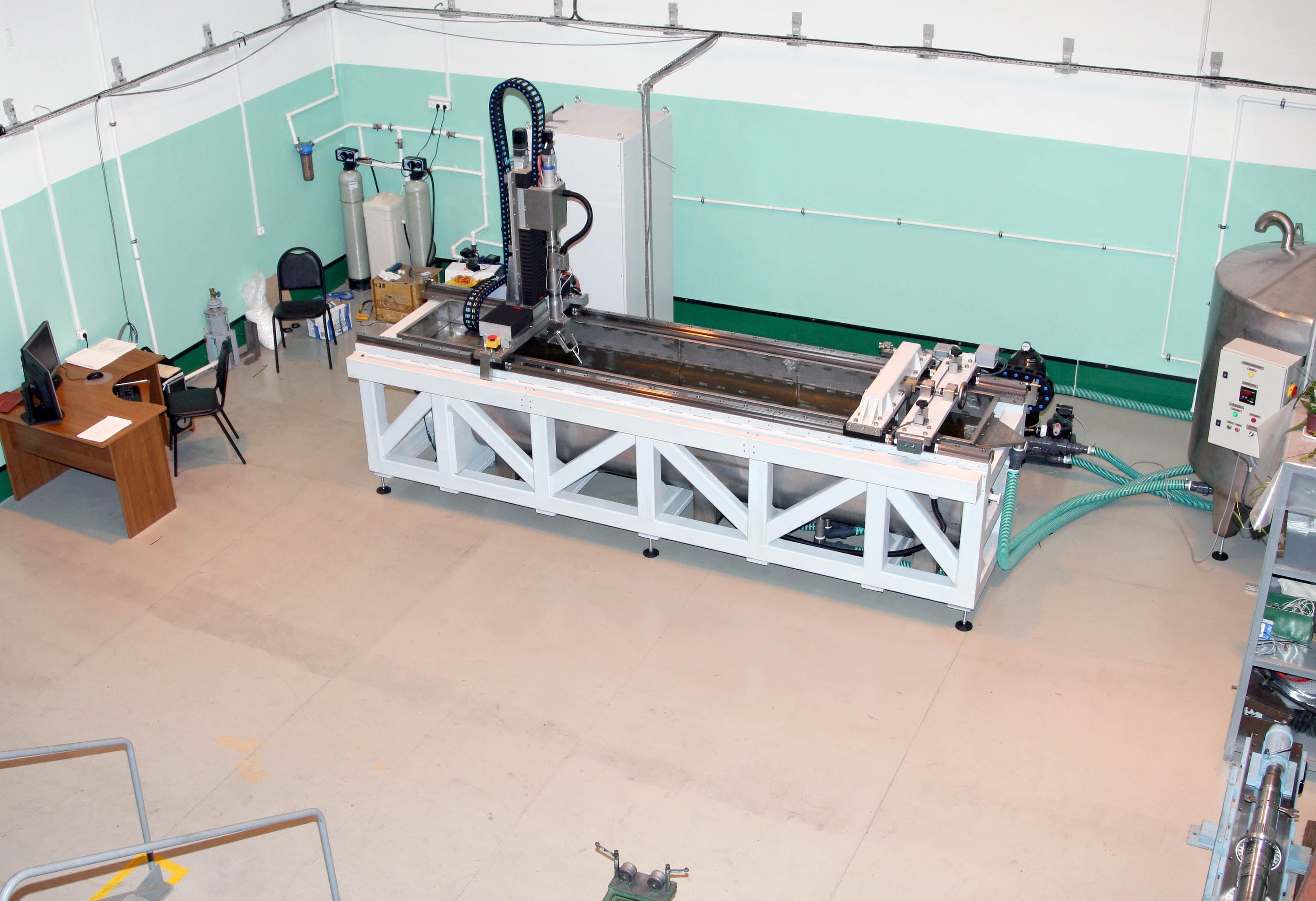

В состав комплекса входят механическая часть, узел ультразвуковой дефектоскопии, интеллектуальное программное обеспечение и автоматизированное управление процессами. Благодаря применению 5-координатного сканирования и глубокой интеграции всех компонентов установка не только обнаруживает дефекты, но и формирует трехмерную модель контролируемого изделия с возможностью анализа, хранения и последующего использования данных.

Использование установки АСНК-ВАЛ-500 на производстве позволяет полностью исключить человеческий фактор при проведении ультразвуковой дефектоскопии.

Ключевые преимущества

• Современный промышленный УЗ-дефектоскоп
  Ключевым элементом системы является инновационный промышленный ультразвуковой дефектоскоп УМД-100, оснащенный модулем предварительного усиления. Он работает в широком частотном диапазоне (0,6-25 МГц), что позволяет эффективно выявлять как крупные, так и мелкие дефекты структуры материала. Мощный импульс возбуждения до 200 В обеспечивает глубокое проникновение ультразвука и точную локализацию дефектов.
• Гибкая настройка параметров сигнала
  Регулировка длительности импульса (10-500 нс), числа периодов (1-8) и высокая дискретность установки зон контроля (10 нс) позволяют адаптировать систему под различные материалы, типы дефектов и требования стандартов.

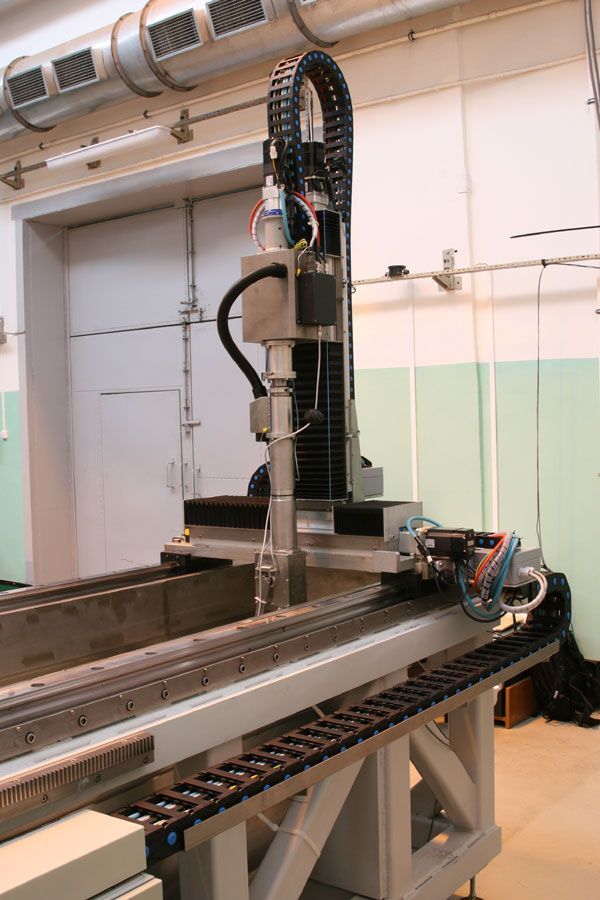

• Пятикоординатный сканер — для полного охвата геометрии изделия
  Сканирующая система установки обладает пятью степенями свободы. Это позволяет ультразвуковому преобразователю перемещаться линейно вдоль (ось X) и перпендикулярно оси вала в двух плоскостях (оси Y и Z), а также выполнять сложные вращательные движения в полярных координатах (по осям A и B).
  Это обеспечивает максимально точное позиционирование преобразователя относительно поверхности вала, минимизирует «слепые зоны» и позволяет проводить неразрушающий контроль валов со сложной геометрией.
• Широкий спектр контролируемых изделий и грузоподъемность до полутонны
  Система обеспечивает сплошной контроль валов диаметром от 80 до 500 мм, длиной от 40 см до 2,5 м и массой до 500 кг. Такой диапазон делает установку универсальным решением для контроля широкого спектра авиационных заготовок, позволяя предприятиям сократить количество оборудования и стандартизировать процессы контроля.
• Иммерсионный метод контроля для максимальной точности

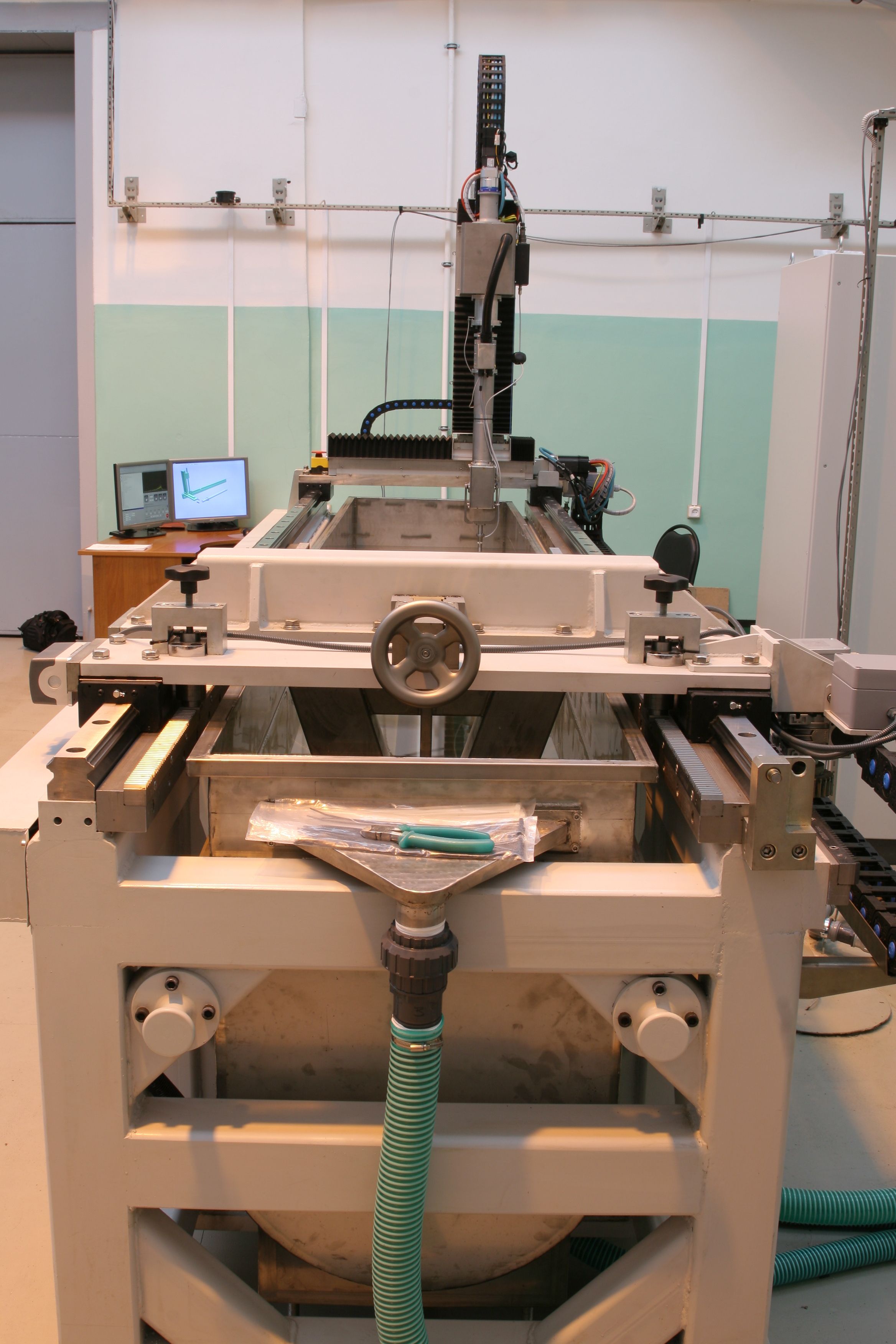

  Использование иммерсионной ванны с системой водоподготовки обеспечивает стабильную акустическую связь между преобразователем и объектом контроля. Поддержание заданной температуры жидкости минимизирует погрешности, связанные с изменением скорости ультразвука в воде. Это критически важно для высокоточных
• Синхронизация контроля с движением сканера
  Запись результатов осуществляется строго синхронно с перемещением по осям X, Y, Z и вращением вала (ось W). Это обеспечивает точную привязку дефектов к координатам изделия и позволяет формировать достоверные модели, необходимые для последующего анализа и принятия решений.
• Полная автоматизация и снижение влияния оператора
  Система управления минимизирует участие человека в процессе контроля, что снижает вероятность ошибок, повышает повторяемость результатов и делает процесс независимым от квалификации конкретного оператора.

Профессиональное ПО

АСНК-ВАЛ-500 оснащен программным комплексом AsnkView, который обеспечивает управление системой и обладает широким спектром функций. Среди них:

• создание и использование моделей валов для типовых задач;
• настройка параметров ультразвукового контроля под конкретные задачи;

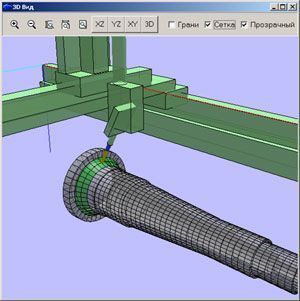

• визуализация 3D-модели с координатной сеткой;
• построение осевых сечений для получения чертежей;

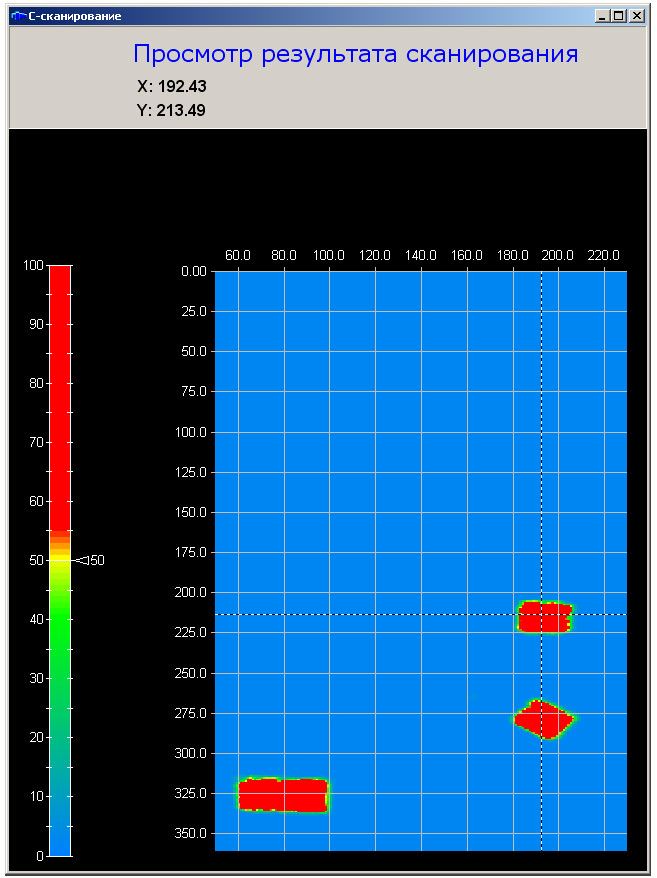

• наложение А, В и С-сканов на 3D-модель для точной локализации дефектов;
• ведение базы данных результатов контроля;
• полное документирование процесса.

Дополнительным преимуществом является возможность удаленного контроля и управления системой — оператор или специалист лаборатории НК может наблюдать за процессом и корректировать параметры без непосредственного нахождения рядом с установкой. Это значительно ускоряет процесс принятия решений о годности изделий и позволяет интегрировать установку в единую цифровую экосистему предприятия.

Сферы применения

Система АСНК-ВАЛ разработана специально для отраслей, где предъявляются повышенные требования к качеству и надежности продукции:

• авиационное двигателестроение;
• производство турбин и энергетического оборудования;
• предприятия, выполняющие контроль ответственных деталей.

Закажите высокоточную установку АСНК-ВАЛ-500 в интернет-магазине КИТЕСТ

Наши инженеры предоставят подробную консультацию по техническим характеристикам и возможностям интеграции в производственную линию, рассчитают стоимость и сориентируют по срокам поставки, обеспечат организационное сопровождение сделки и ввода оборудования в эксплуатацию.

Оформите заказ на автоматизированную установку ультразвукового контроля валов АСНК-ВАЛ-500 уже сегодня! Обеспечьте безопасность и надежность вашей продукции с технологиями контроля экспертного уровня.
