Автоматизированный контроль: укв-50 автоматизированная ротационная система ультразвукового контроля труб ∅10-50мм

В интернет-магазине КИТЕСТ вы можете купить автоматизированную ротационную систему ультразвукового контроля УКВ-50 — высокотехнологичное промышленное решение для прецизионного неразрушающего контроля труб диаметром от 10 до 50 мм.

Установка разработана для работы в условиях металлургических и машиностроительных предприятий, где критически важны точность измерений, стабильность результатов и высокая производительность контроля на потоке.

Система выявляет внутренние и поверхностные дефекты (например, нарушения сплошности и однородности металла), измеряет толщину стенки, наружного и внутреннего диаметра труб.

Использование иммерсионного ультразвукового метода в сочетании с ротационной схемой сканирования обеспечивает максимально полный охват поверхности трубы, что существенно повышает достоверность контроля и снижает риск пропуска критических дефектов.

Установка повышает надежность продукции и помогает удостовериться в соответствии выпускаемых труб отраслевым стандартам перед дальнейшей обработкой или поставкой заказчику.

Система внесена в Государственный реестр, что подтверждает ее соответствие требованиям метрологического контроля и промышленным стандартам. Номер сертификата — RU.C.27.003.A № 30973 от 14.04.2008 г.

Ключевые особенности и преимущества

• Высокая производительность контроля
  Ротационная технология позволяет проводить дефектоскопию на существенно более высоких скоростях, по сравнению со стандартными методами. Это дает возможность интегрировать установку в поточные линии производства, минимизировать простои и увеличить объем выпуска качественной продукции.
• Иммерсионный ультразвуковой метод с ротационным сканированием
  Применение иммерсионной технологии обеспечивает стабильный акустический контакт и высокую чувствительность контроля, а вращение преобразователей вокруг трубы позволяет достичь максимально точной диагностики как продольных, так и поперечных нарушений на всем изделии.

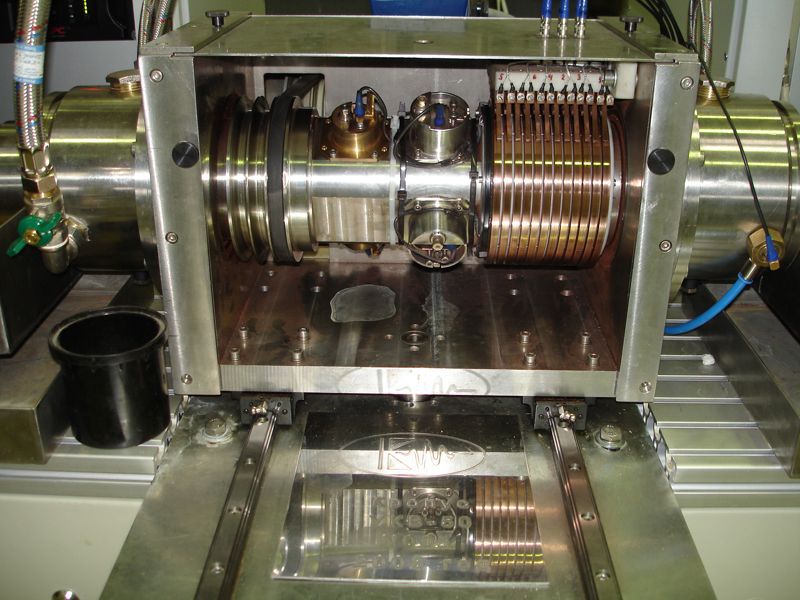

• 7 пьезоэлектрических преобразователей (ПЭП) в ротационном блоке контроля
  Разделение функций между ПЭП — четыре для выявления поперечных и продольных дефектов, два для измерения толщины и диаметра трубы — повышает точность обнаружения дефектов и снижает вероятность ложных срабатываний.
  Седьмой ПЭП учитывает изменения скорости распространения ультразвука в иммерсионной жидкости при колебаниях температуры. Это позволяет сохранять точность измерений даже при нестабильных производственных условиях.
• Многоканальный ультразвуковой дефектоскоп
  Встроенный дефектоскоп УПНК имеет 8 независимых каналов, работающих одновременно. Это обеспечивает параллельную обработку сигналов с разных зон контроля без «задержек», значительно ускоряет процесс диагностики и повышает его информативность.

Конструкция и принцип работы

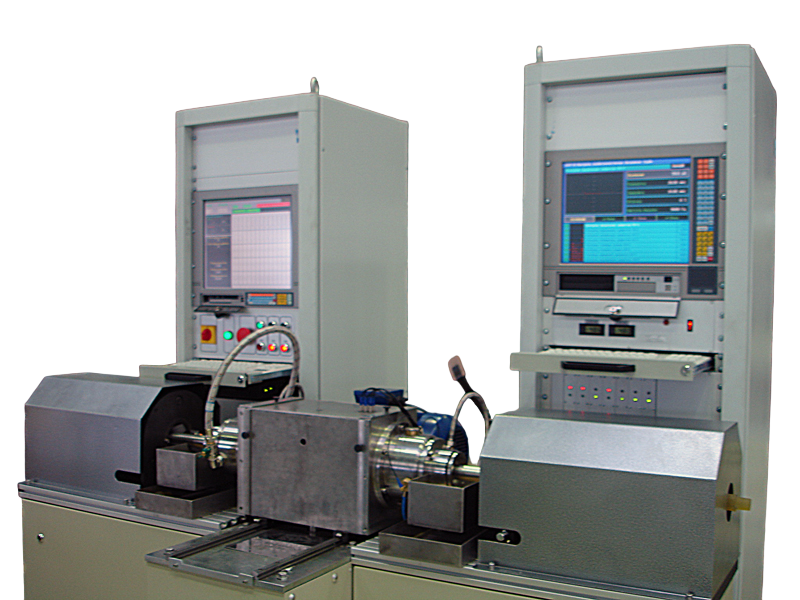

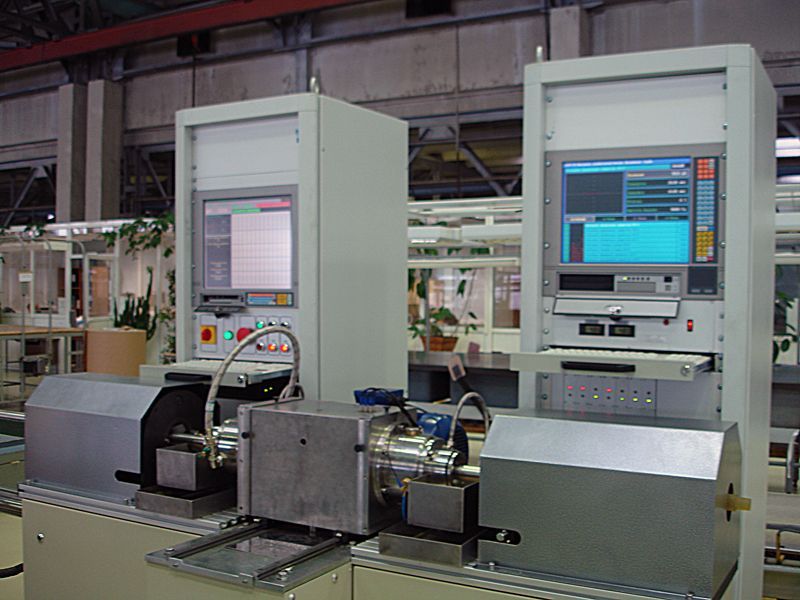

УКВ-50 — это комплексное решение, которое включает в себя многоканальный ультразвуковой дефектоскоп, промышленный компьютер, две 19-дюймовые стойки и механическую часть: станину, ротационный блок контроля и систему протяжки.

Процесс контроля полностью автоматизирован, что исключает влияние человеческого фактора и обеспечивает достоверность контроля:

1. трубы поочередно подаются во входной механизм протяжки — будучи состыкованными или отдельно друг от друга, — проходят через узел центровки и поступают в зону ротационного контроля, где осуществляется сканирование;
2. после завершения контроля изделия через выходной механизм протяжки автоматически выводятся в приемный лоток;
3. сигналы ПЭП передаются через кольцевые токосъемники и обрабатываются многоканальным дефектоскопом, работающим под управлением промышленного компьютера;
4. синхронизация каналов, настройка режимов и обработка данных выполняются с высокой скоростью благодаря использованию специализированных интерфейсов и цифровых плат ввода-вывода.

Интеллектуальная система обработки и хранения данных

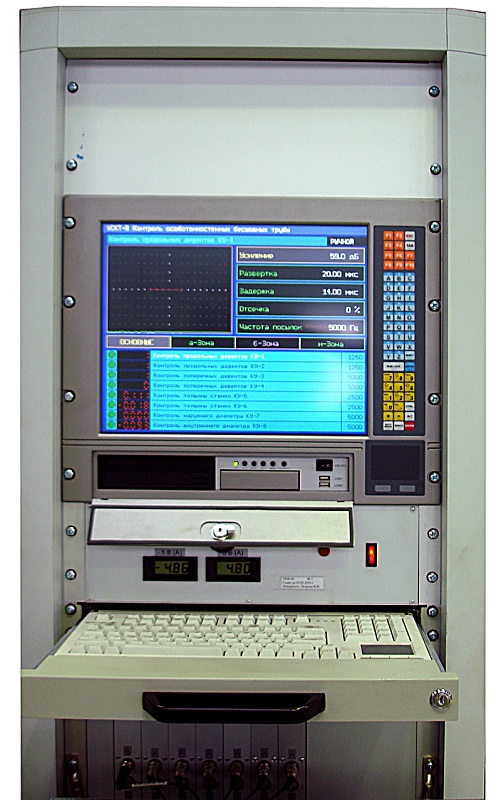

Управление установкой осуществляется с помощью промышленного компьютера, который синхронизирует все каналы УЗ-контроля, обеспечивает настройку параметров контроля под конкретные типы изделий, а также отображение сигналов и результатов измерений в реальном времени.

Данные передаются через высокоскоростную параллельную шину с использованием универсальной платы цифрового ввода/вывода, что обеспечивает минимальные задержки и высокую точность обработки сигналов.

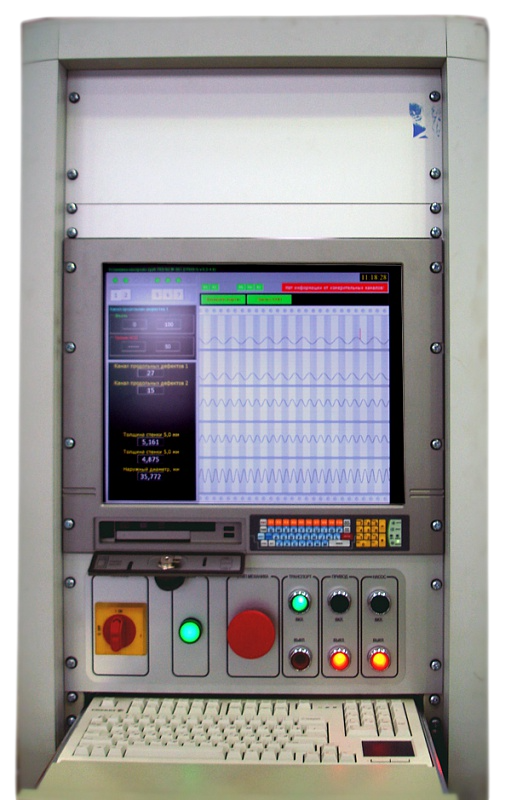

Результаты контроля выводятся на экран в виде ленты электронного самописца, что позволяет оператору оперативно отслеживать состояние изделия по всей длине.

Данные от измерительных компонентов в режиме реального времени отправляются на управляющий компьютер на базе ОС Windows XP, где происходит их обработка с помощью специального ПО.

Программный комплекс, работающий на базе ОС Windows XP, выполняет сразу несколько ключевых задач:

• визуализация результатов контроля;
• регистрация и архивирование данных;
• ведение электронного журнала работы установки;
• сохранение результатов в виде протоколов с возможностью последующего просмотра и печати.

Это позволяет не только выявлять дефекты, но и создать прозрачную систему контроля качества, которая отвечает современным промышленным требованиям.

Применение

Автоматизированная система УКВ-50 предназначена для предприятий металлургической промышленности и машиностроения, где требуется высокоточный контроль трубной продукции.
