Вискозиметр проточный
Диапазон измерений времени истечения: 21 – 100 сек.
Диаметр сопла: 2,10 – 5,80 мм
Вместимость резервуара: 102 см3
В интернет-магазине КИТЕСТ вы можете купить проточный чашечный вискозиметр ВЗ модификации ВЗ-FORD от компании «Восток-7».
Это устройство используется для определения условной вязкости (времени истечения) лакокрасочных материалов по ГОСТ 8420, ASTM D1200, D333 и D365, а также ньютоновских и близких к ним по свойствам составов – смол, полимерных дисперсий и других.
Конструкция

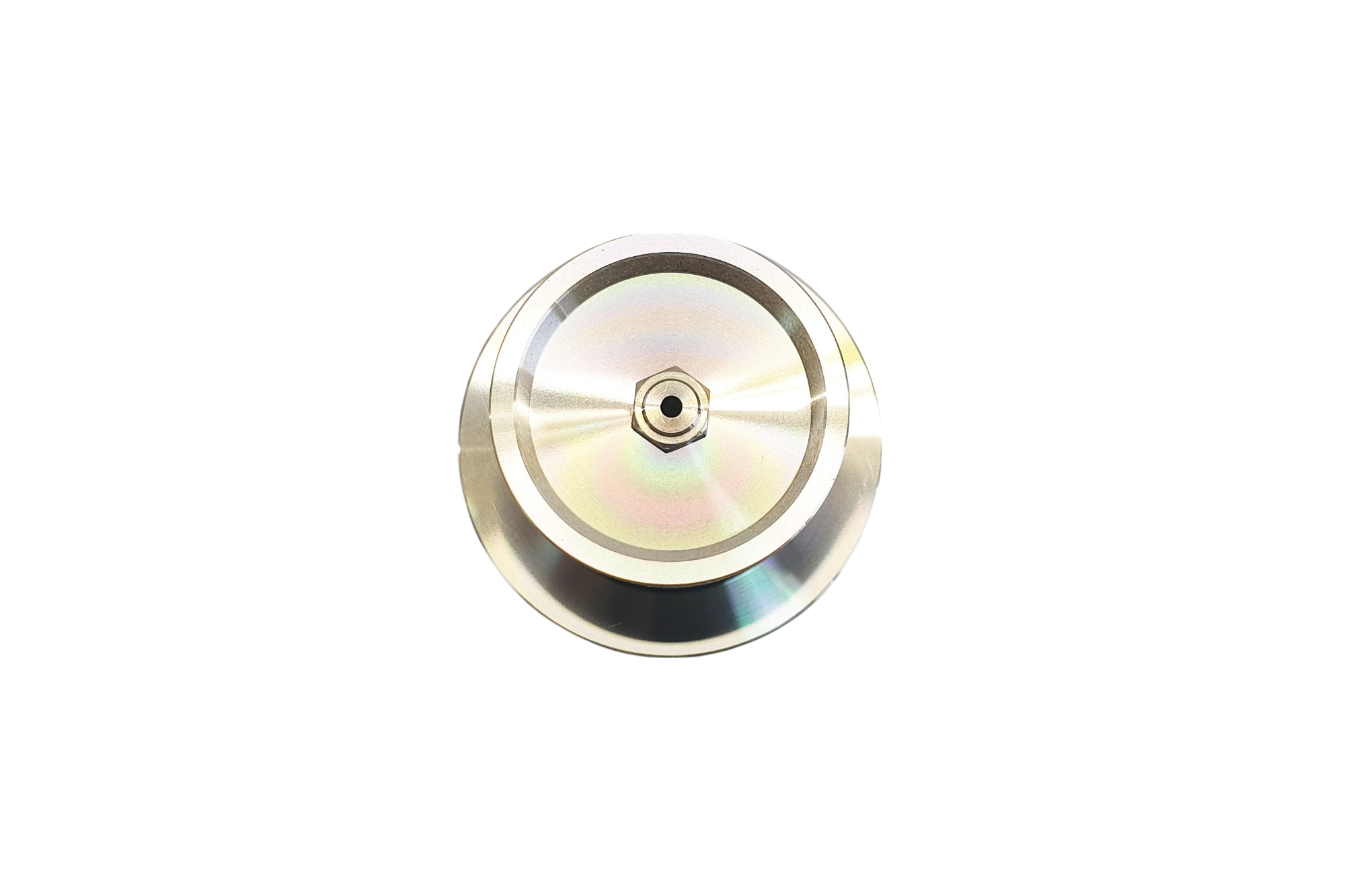

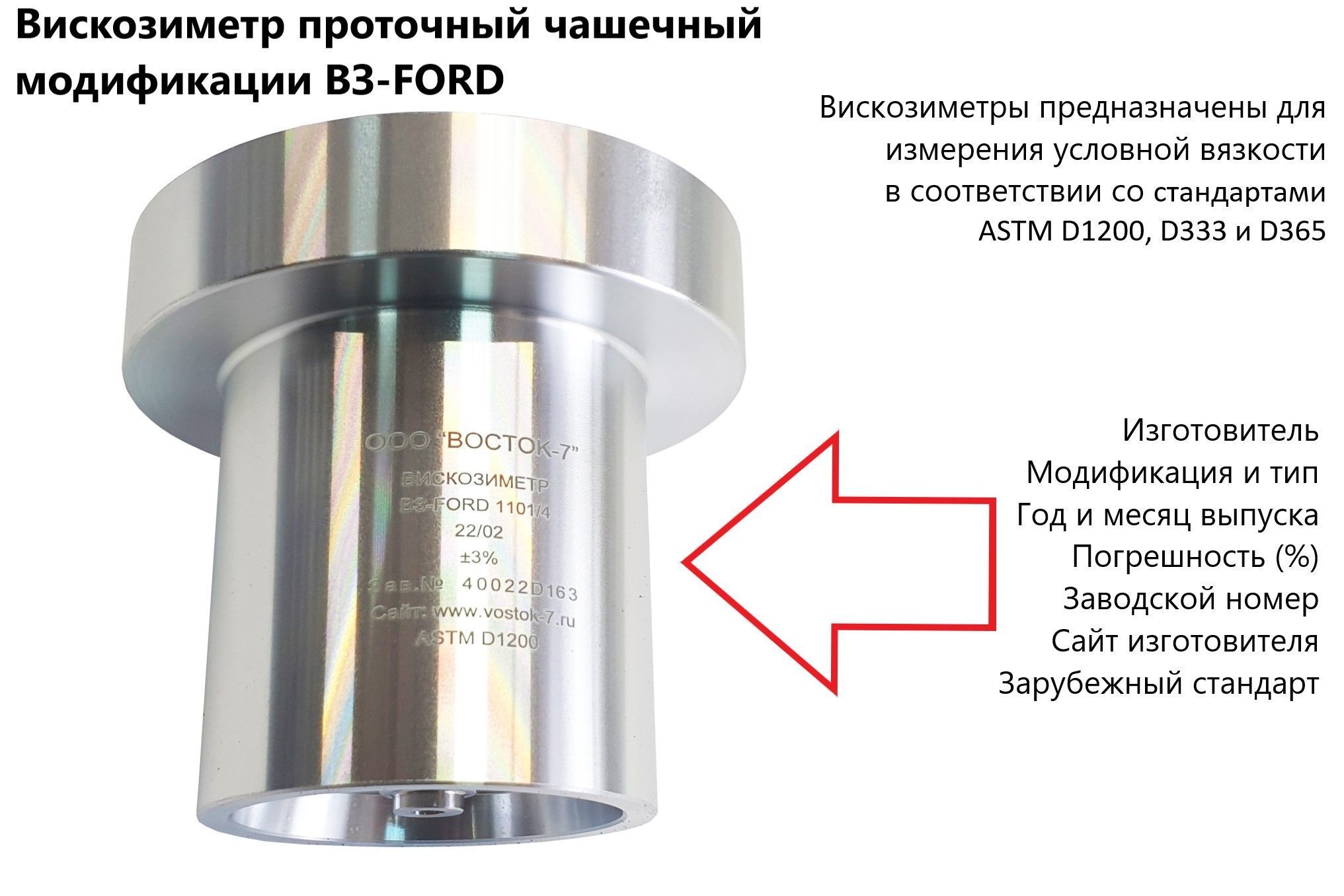

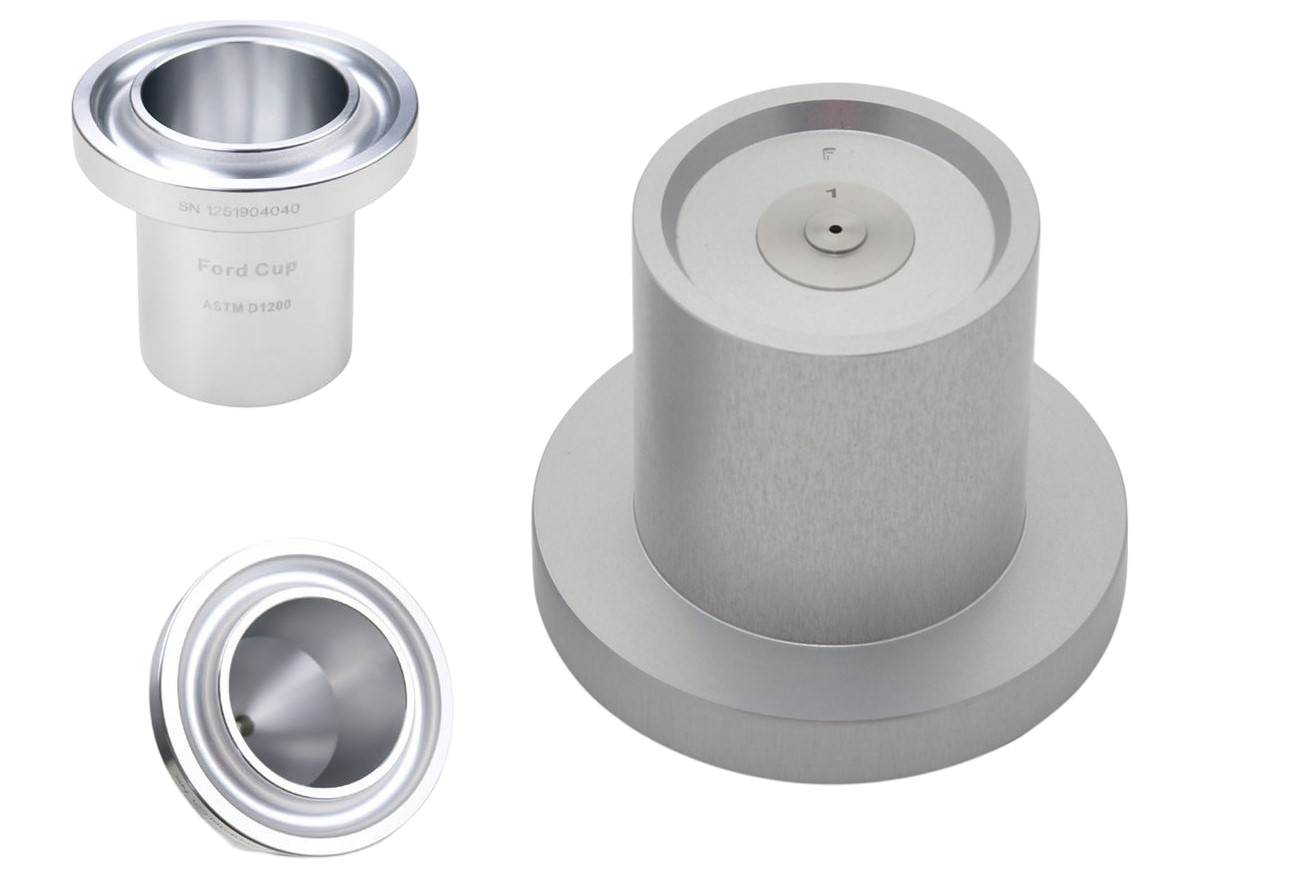

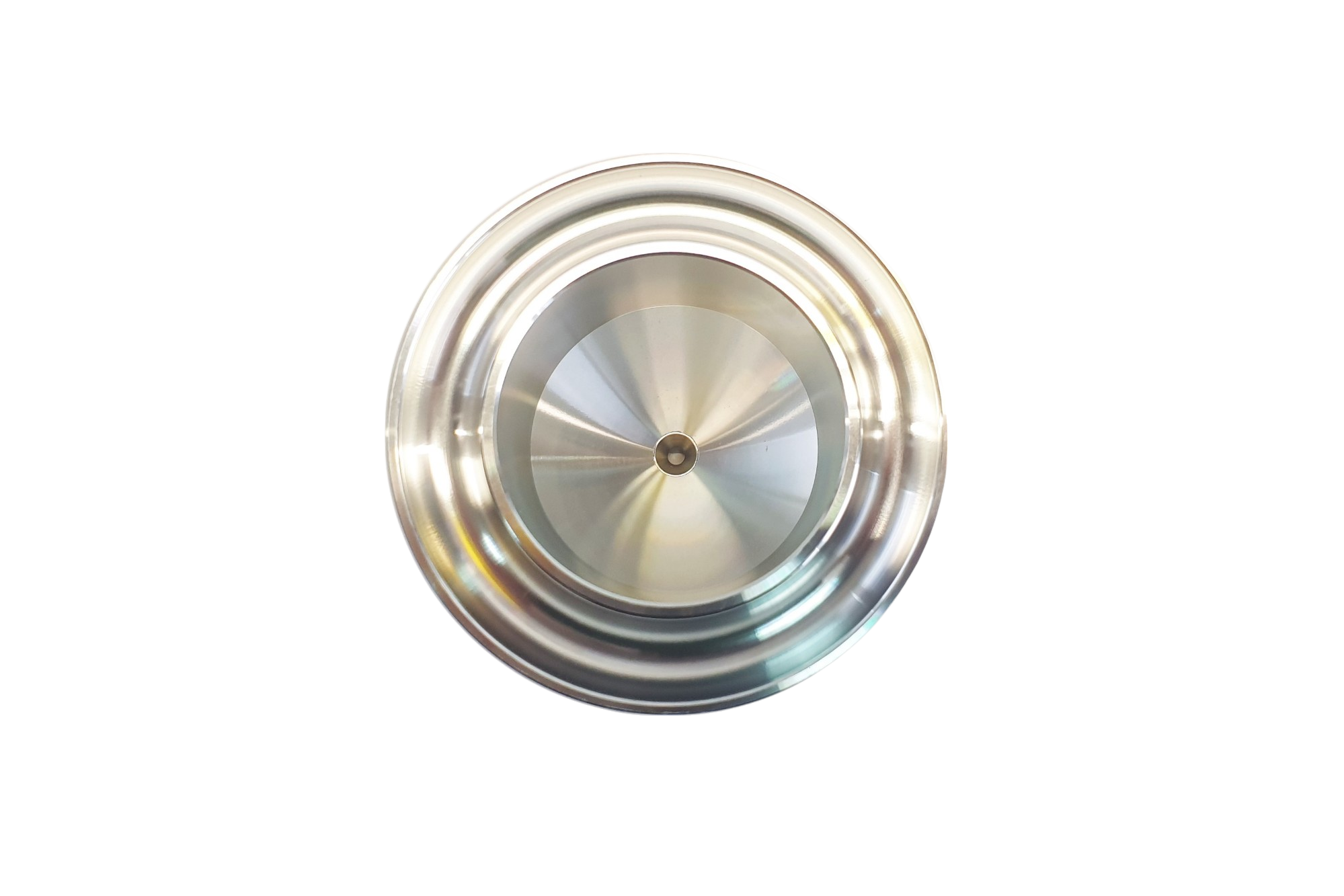

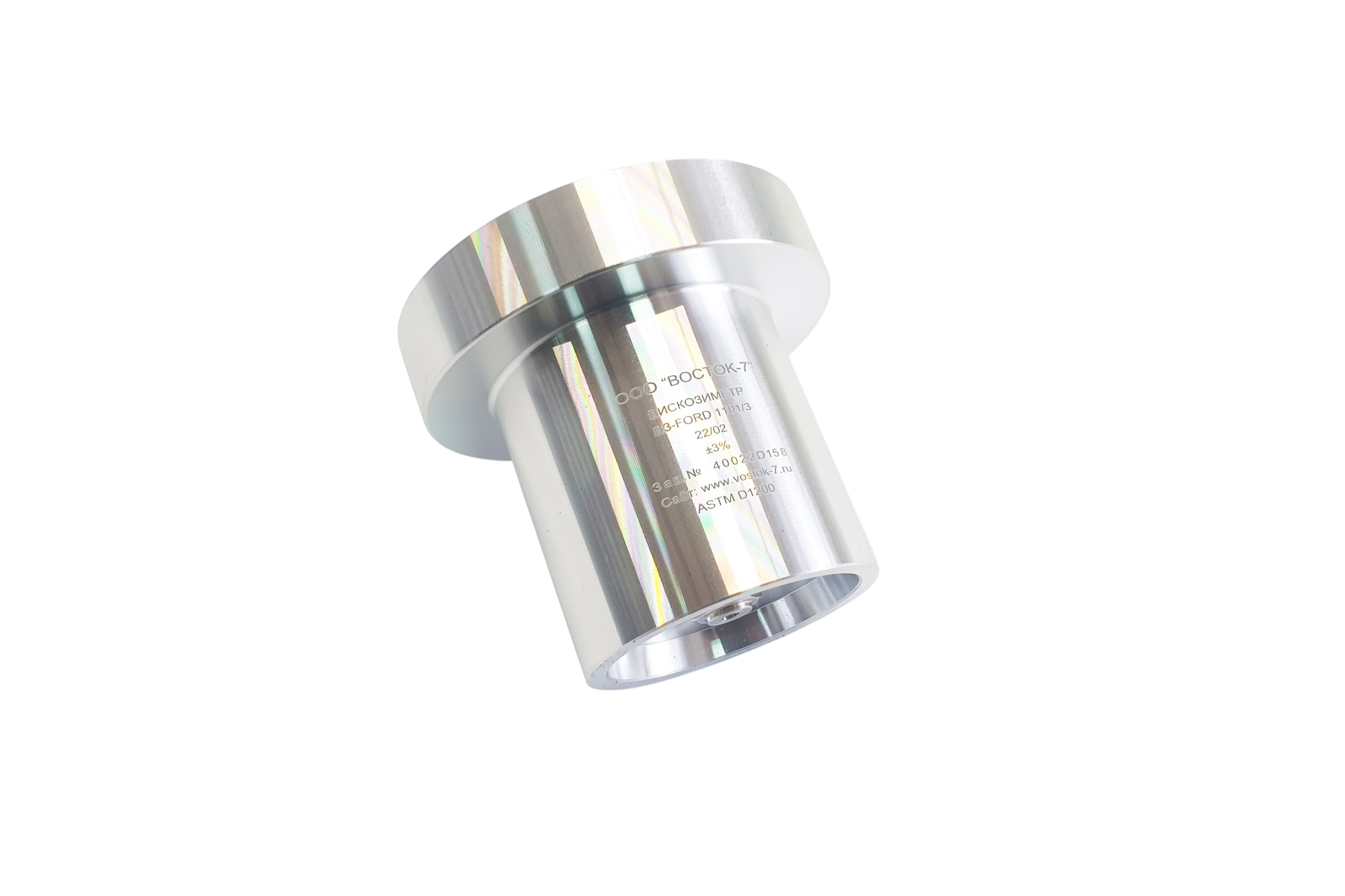

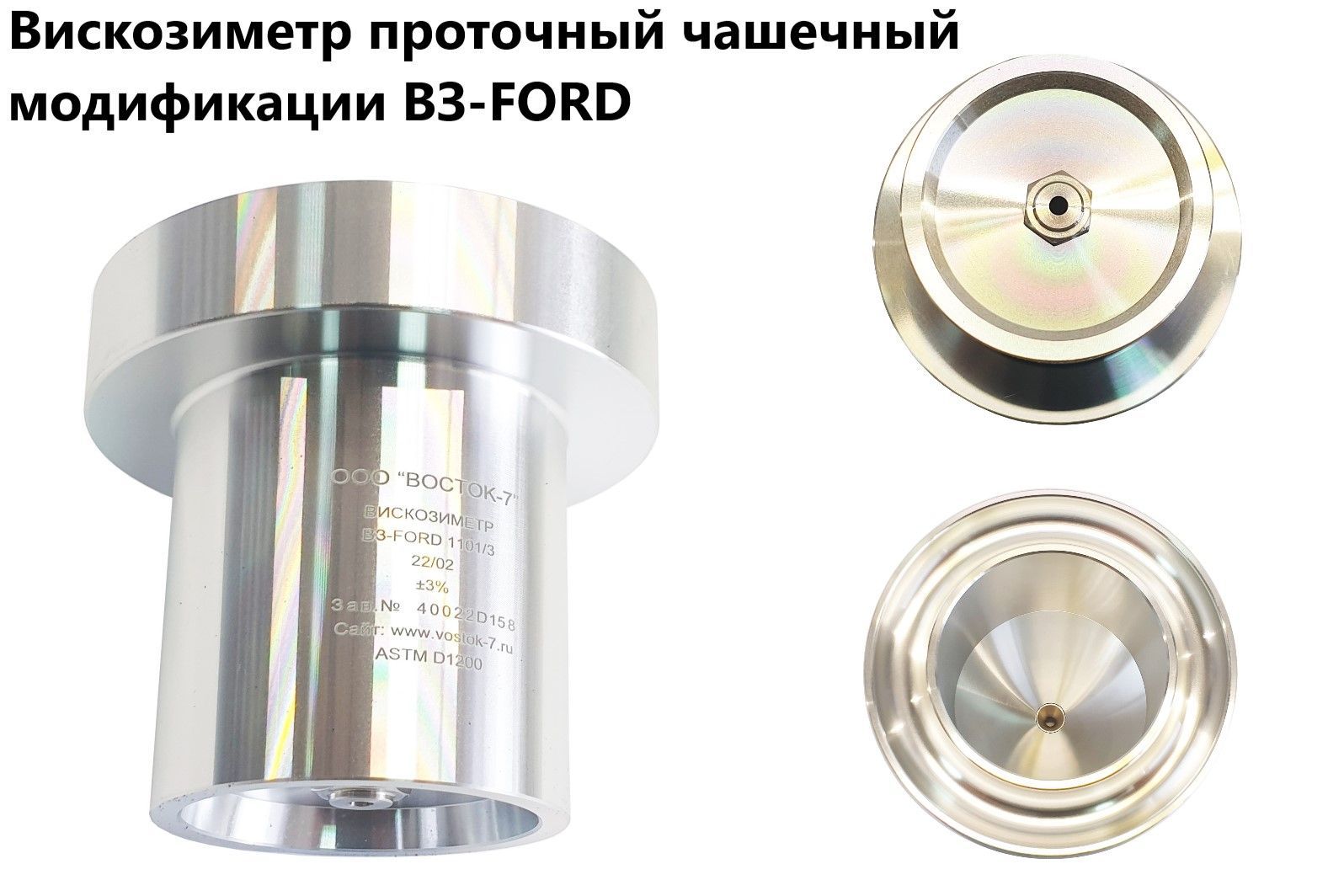

Проточный чашечный вискозиметр ВЗ-FORD состоит из цилиндрического резервуара, изготовленного из анодированного алюминия. Внизу резервуар переходит в полый конус, на конце которого запрессовано несменяемое сопло одного из пяти диаметров: 2,10; 2,80; 3,40; 4,12 и 5,80 мм.
На верхней части вискозиметра имеется фланец с кольцевым желобком, предназначенный для слива лишней измеряемой жидкости.

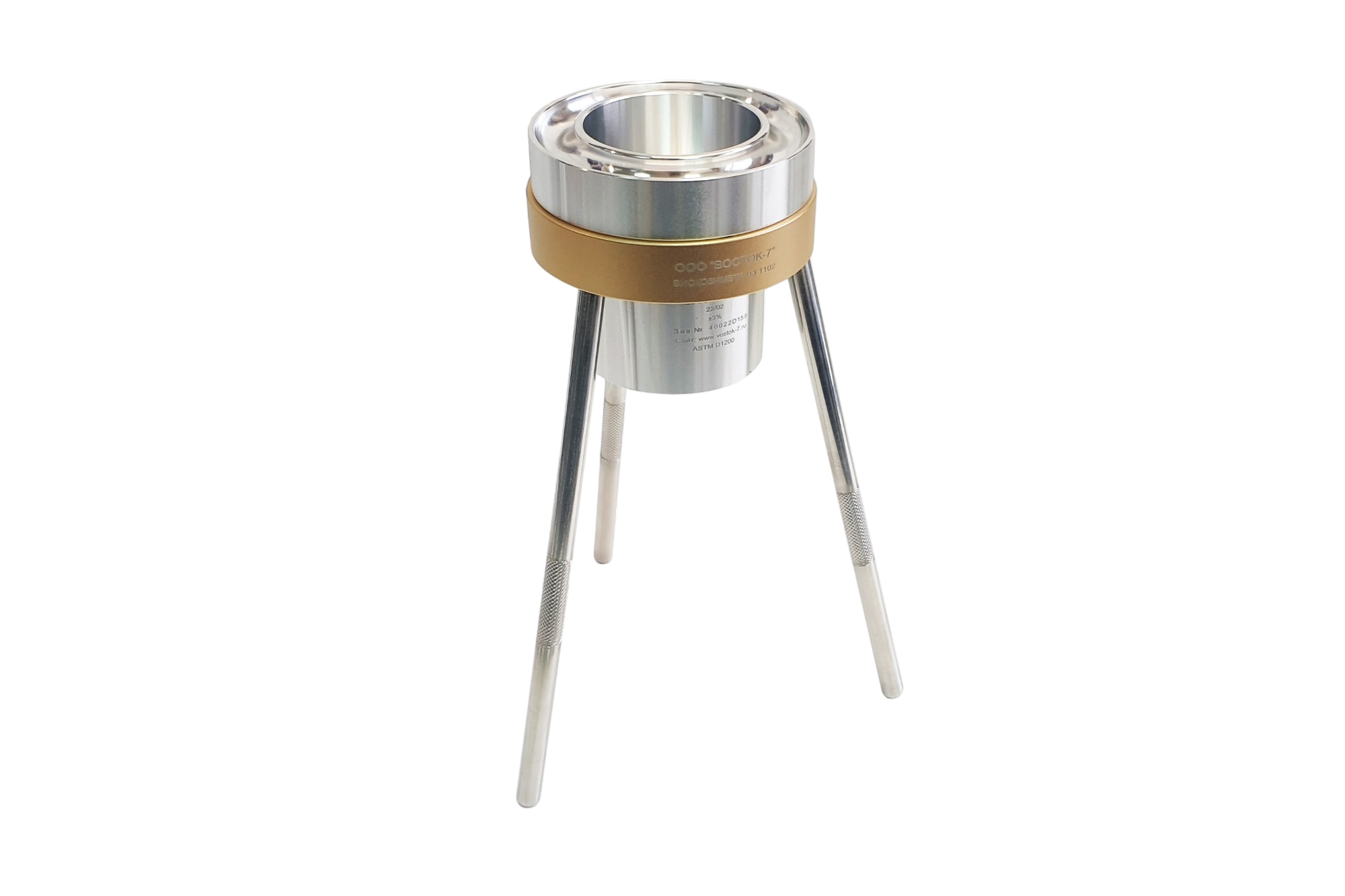

Вискозиметр устанавливается на штатив со встроенным ватерпасом (пузырьковым уровнем).
Штатив приобретается отдельно. Ассортимент представлен во вкладке «Технические характеристики».

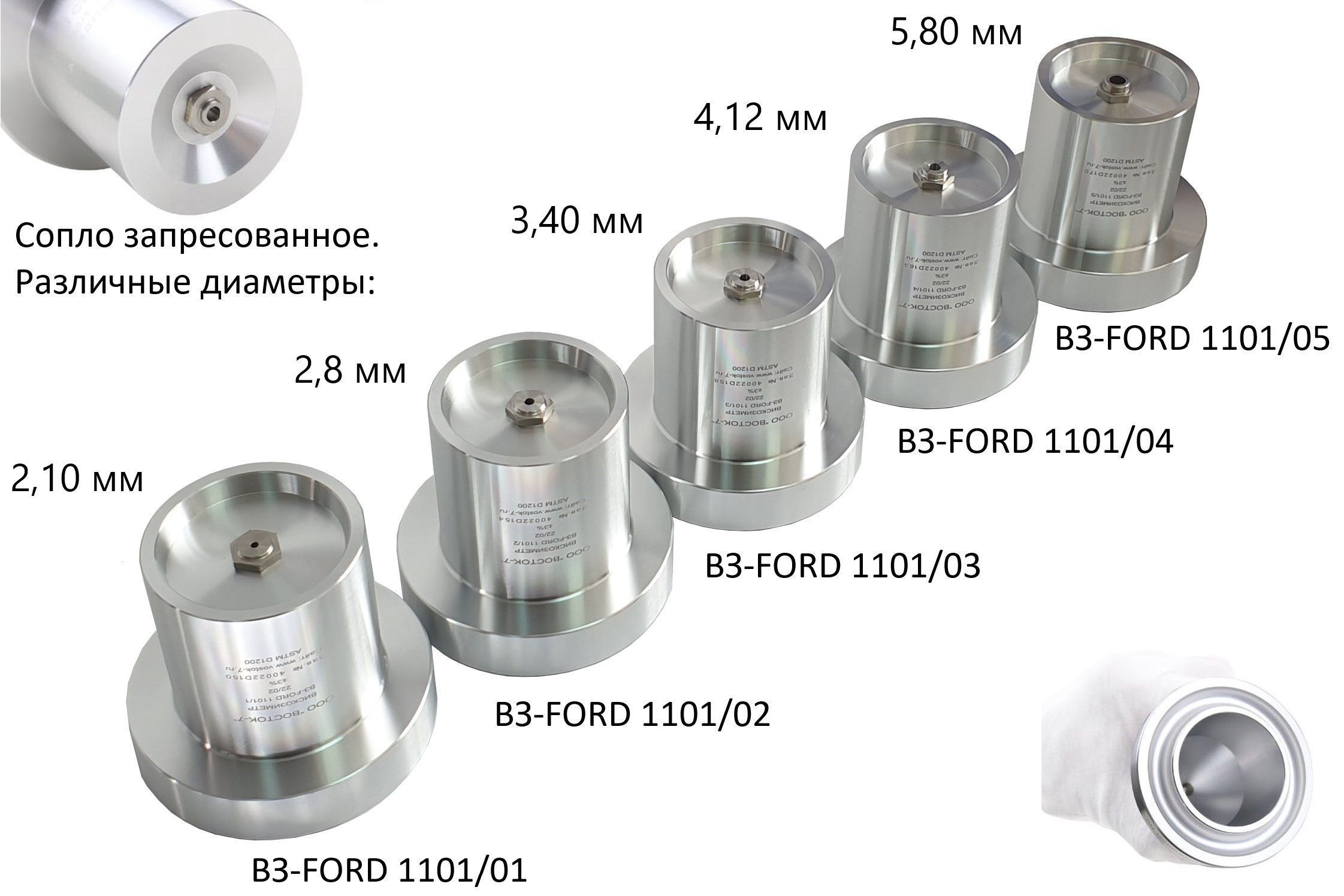

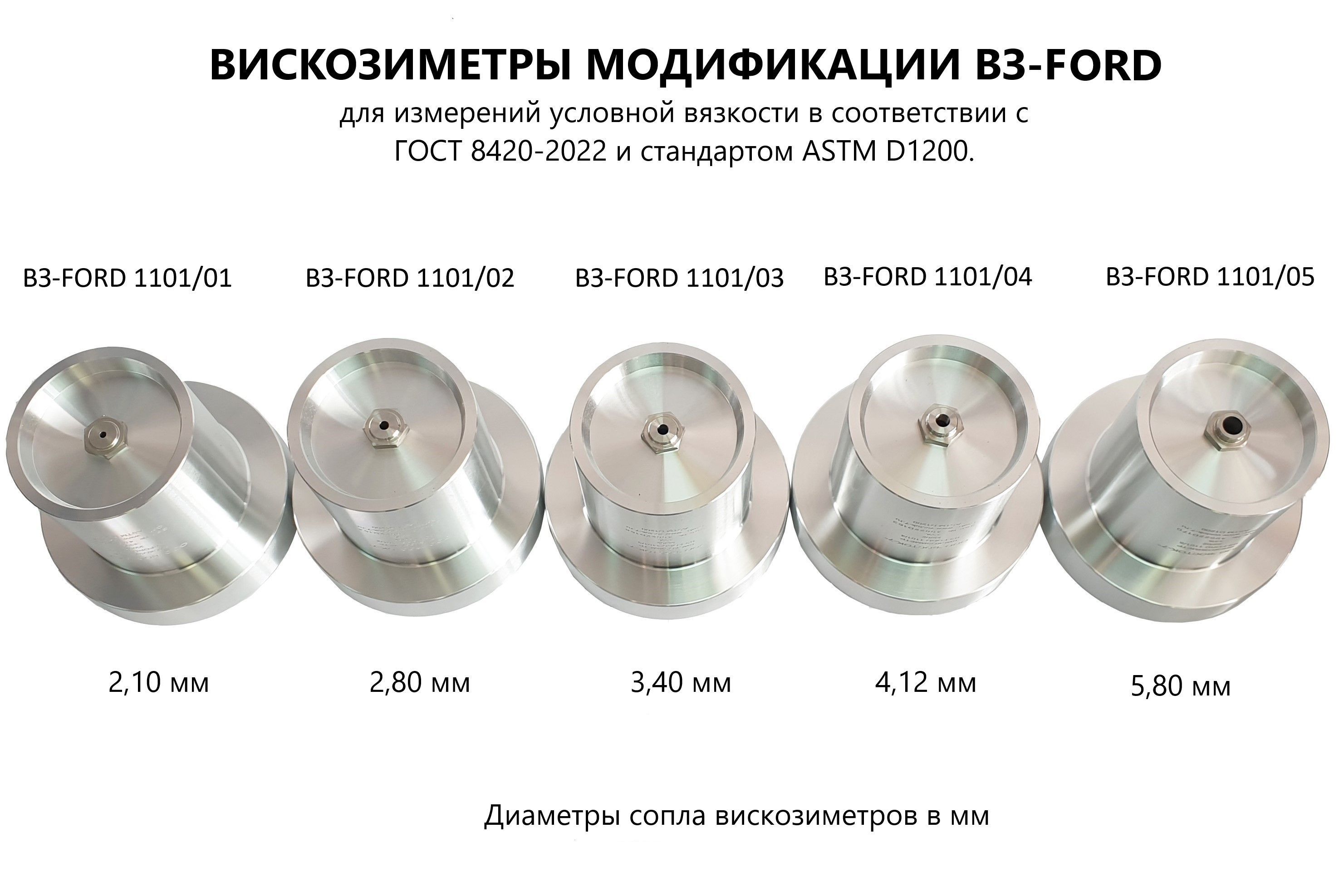

Модификации вискозиметров ВЗ-FORD
- ВЗ-FORD 1101/01
- ВЗ-FORD 1101/02
- ВЗ-FORD 1101/03
- ВЗ-FORD 1101/04
- ВЗ-FORD 1101/05
Принцип действия
Метод измерения вязкости с помощью проточного чашечного вискозиметра основан на использовании силы гравитации. С помощью секундомера специалист засекает время, в течение которого под действием силы тяжести происходит непрерывное истечение определенного количества (как правило, 100 мл) исследуемой жидкости через выходное отверстие сопла известного диаметра.
При идеальных условиях скорость потока будет пропорциональна кинематической вязкости (измеряется в стоксах или сантистоксах), которая, в свою очередь, зависит от удельной плотности жидкости.
Преимуществом данного метода является отсутствие необходимости в знании абсолютной вязкости (в большинстве случаев) – для относительной классификации жидкости будет достаточно измеренного времени истечения.
Ориентировочные показатели времени истечения жидкости приведены в таблице:
| Тип | Диаметр сопла, мм | Оптимальный диапазон времени истечения, с |
| ВЗ-FORD 1101/01 | 2,10 | От 55 до 100 |
| ВЗ-FORD 1101/02 | 2,80 | От 40 до 100 |
| ВЗ-FORD 1101/03 | 3,40 | От 20 до 100 (предпочтительнее от 30 до 100) |
| ВЗ-FORD 1101/04 | 4,12 | От 20 до 100 (предпочтительнее от 25 до 100) |
| ВЗ-FORD 1101/05 | 5,80 | От 20 до 100 (предпочтительнее от 21 до 100) |
Фундаментальные принципы использования вискозиметров
- Соблюдайте меры безопасности при работе с тиксотропными и другими неньютоновскими жидкостями, т.к. их скорость сдвига в воронке не известна.
- Выбирайте диаметр сопла так, чтобы измеренное время истечения не выходило за диапазон, приведенный в таблице выше.
- Контролируйте и измеряйте температуру истекающей жидкости только в истекающем потоке, после того как он пройдет сквозь неповрежденное отверстие.
Общая информация
На рынке существует более 50 разновидностей вискозиметров для контроля в промышленности и в эксплуатации. Условно они делятся на два вида:
- вискозиметры на штативе – закрепляются на штативе воронки, наполняются испытуемой жидкостью и затем осушаются;
- вискозиметры погружные – специалист погружает их в контейнер с жидкостью и выливает ее обратно.
Другие названия данного вида товаров: «вискозиметры проточные», «вискозиметры чашечные», «воронки вискозиметрические», «воронки наливные», «воронки по истечению» и т. д.
Поверка
После выпуска вискозиметр проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 92069-24 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой товара «Вискозиметры проточные чашечные ВЗ модификации ВЗ-FORD», а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические характеристики
|
Обозначение модификации |
Диапазон измерений условной вязкости (времени истечения) жидкости при рабочей температуре, с |
Пределы допускаемой относительной погрешности измерения времени истечения, % |
|
В3-246, ВЗ-246П - сопло диаметром 2 мм - сопло диаметром 4 мм - сопло диаметром 6 мм |
от 70 до 300 от 10 до 200 от 20 до 200 |
в поддиапазонах измерений: - от 10 до 50 с включ. ±10; - св. 50 до 100 с включ. ±3,0; - св. 100 до 300 с включ. ±10 |
| В3-DIN 1108/04 (сопло диаметром 4 мм) |
от 30 до 150 |
±3,0 |
| В3-FORD 1101/1 (сопло диаметром 2,10 мм) |
от 55 до 100 |
±10 |
| В3-FORD 1101/2 (сопло диаметром 2,80 мм) |
от 40 до 100 |
±10 |
| В3-FORD 1101/3 (сопло диаметром 3,40 мм) |
от 30 до 100 |
±10 |
| В3-FORD 1101/4 (сопло диаметром 4,12 мм) |
от 25 до 100 |
±10 |
| В3-FORD 1101/5 (сопло диаметром 5,80 мм) |
от 21 до 100 |
±10 |
Технические характеристики
| Наименование характеристики | Значения для модификации (исполнения) | ||||||||
| В3-246 (В3-246П) | В3-DIN 1108/04 | В3-FORD 1101/1 | В3-FORD 1101/2 | В3-FORD 1101/3 | В3-FORD 1101/4 | В3-FORD 1101/5 | |||
|
Вместимость резервуара вискозиметра, см3 |
100±1 | 100±1 | 102±2 | ||||||
|
Рабочая температура анализируемой жидкости при измерении условной вязкости, °С |
20,0±0,2 | 23,0±0,5 | 25,0±0,2 | ||||||
|
Номинальный внутренний диаметр отверстия сопла, мм |
2,000 | 4,000 | 6,000 | 4,00 | 2,10 | 2,80 | 3,40 | 4,12 | 5,80 |
|
Допускаемое отклонение от номинального диаметра отверстия сопла, мм |
±0,012 | ±0,015 | ±0,015 | ±0,05 | ±0,02 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
|
Номинальная высота сопла, мм |
4,000 | 4,00 | 4,00 | - | - | ||||
|
Допускаемое отклонение от номинальной высоты сопла, мм |
±0,015 | ±0,10 | ±0,10 |
- |
- | ||||
|
Диапазон оптимальных значений кинематической вязкости анализируемых жидкостей, мм2/с (сСт) |
от 15 до 30 | от 96 до 685 | от 550 до 2000 | от 112 до 685 |
от 10 до 35 |
от 25 до 120 |
от 49 до 220 |
от 70 до 370 |
от 20 до 1200 |
|
Габаритные размеры (без штатива), мм, не более: - внешний диаметр - высота |
92 73 |
82 73,5 |
|||||||
|
Масса (без штатива), кг, не более |
0,22 | 0,29 | |||||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +18 до +22 80 от 96 до 104 |
от +20 до +23 80 от 96 до 104 |
от +20 до +25 80 от 96 до 104 |
||||||
|
Материал резервуара и фланца вискозиметра |
Алюминий анодированный |
||||||||
|
Материал сопла вискозиметра |
Нержавеющая сталь |
||||||||
|
Габаритные размеры штатива (В*Ш*Г), мм, не более |
330*140х160 |
||||||||
|
Масса штатива, кг, не более |
2,7 |
||||||||
|
Срок службы прибора, лет, не менее |
12 |
||||||||
|
Средняя наработка на отказ, ч, не менее |
15000 |
||||||||
| Гарантийный срок, лет, не менее |
3 |
||||||||
Комплектация
|
Наименование |
Обозначение |
К-во |
| Вискозиметр проточный чашечный ВЗ выбранной модификации и исполнения1 |
ВЗ-246, ВЗ-246П, ВЗ-DIN 1108/04, ВЗ-FORD 1101/1, ВЗ-FORD 1101/2, ВЗ-FORD 1101/3, ВЗ-FORD 1101/4, ВЗ-FORD 1101/5 |
1 шт. |

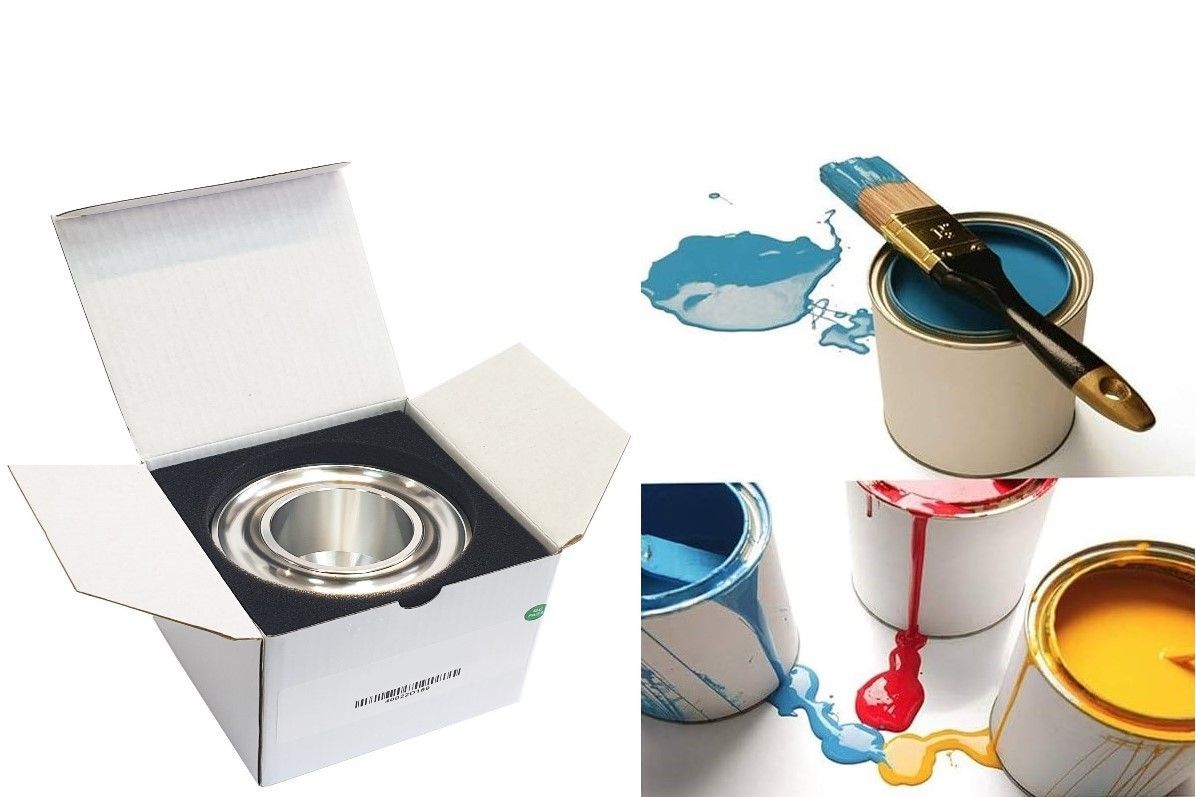

| Картонная упаковочная коробка с ложементом из поролона для хранения вискозиметра |
1 шт. |
|
| Штатив выбранной модели2) |
по заказу |
|
| Упаковочный кейс для штатива3) |
1 шт. |
|
| Дополнительное оборудование и отдельные принадлежности4) |
по заказу |
|
| Руководство по эксплуатации с Паспортом |
26.51.6-001-11548758-2022 РЭ 26.51.6-001-11548758-2023 ПС |
1 экз. |
| Пластина из стекла размером не менее 90×120 мм или алюминиевый диск диаметром не менее 55 мм |
1 шт.2) |
|
| Сосуд приёмный вместимостью до 500 см3 |
1 шт.2) |
|
|
________ 1) Модификация и исполнение вискозиметра ВЗ определяется при заказе. 2) Поставляется по отдельному заказу (при необходимости). 3) Поставляется при заказе штатива (при необходимости). 4) По отдельному заказу возможна поставка: - покровного стекла диаметром 10 мм для удаления излишков жидкости с пузырьковым уровнем, - стального приёмного сосуда/лабораторного стакана вместимостью 500 см3, - штуцеров (2 шт.) из нержавеющей стали для подвода/отвода теплоносителя и герметика (1 шт.) для штатива-треноги с термокожухом, - термометра стеклянного для испытаний нефтепродуктов типа ТН-3, - цифрового секундомера и др. |
||
Информация для заказа вискозиметра ВЗ-FORD
|
Наименование |
Диаметр сопла, мм |
Артикул для заказа |
| Вискозиметр проточный чашечный В3-FORD 1101/01 |
2,10 |
1101/1 |
| Вискозиметр проточный чашечный В3-FORD 1101/02 |
2,80 |
1101/2 |
| Вискозиметр проточный чашечный В3-FORD 1101/03 |
3,40 |
1101/3 |
| Вискозиметр проточный чашечный В3-FORD 1101/04 |
4,12 |
1101/4 |
| Вискозиметр проточный чашечный В3-FORD 1101/05 |
5,80 |
1101/5 |
|
Поставляется по отдельному заказу (при необходимости). |
||
| Штатив-тренога из аннодированного алюминия со встроенным пузырьковым уровнем |
- |
1102 |
| Штатив-тренога из аннодированного алюминия с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем |
- |
ТМТ11 |
| Штатив-стойка с чугунным основанием и пластиковымкольцевым держателем со встроенным пузырьковым уровнем |
- |
ТМТ10 |
| Штатив-стойка из нержавеющей стали со встроенным пузырьковым уровнем и стальным приёмным сосудом |
- |
ТМТ12 |
| Штатив-стойка с термокожухом из анодированного алюминия с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем |
- |
ТМТ13 |
|
Наименование |
Артикул для заказа |
| Термометр с ценой деления не более 0,5 0С и с погрешностью измерений не более 0,2 0С (напр. термометр ТН-3 по ГОСТ 400-80) с поверкой |
По запросу |
| Цифровой секундомер с дискретностью 0,01 с и погрешностью не более 0,2 с для диапазона условной вязкости от 12 до 40 с, с поверкой |
По запросу |
| *Список поверяемых средств измерений, дополнительно поставляемых с вискозиметрами по запросу. | |
Модели штативов (заказываются дополнительно) и их совместимость
| Изображение | Модели | Модификации |
|
Штатив-тренога из анодированного алюминия со встроенным пузырьковым уровнем Штатив (кольцо и регулируемые ножки) из анодированного алюминия, противоударный пластиковый кейс для хранения и переноски. Масса штатива без вискозиметра: 0,4 кг, габаритные размеры (ØxH) 140х190 мм. Артикул для заказа: 1102 |
ВЗ-246 (исполнение 1) ВЗ-DIN ВЗ-FORD |
|
Штатив-тренога из анодированного алюминия с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем Штатив (кольцо и регулируемые ножки) из анодированного алюминия, покровное стекло для удаления излишков жидкости с пузырьковым уровнем, противоударный пластиковый кейс для хранения и переноски. Масса штатива без вискозиметра: 0,5 кг, габаритные размеры (ØxH) 155х230 мм. Артикул для заказа: ТМТ-11 |
ВЗ-246 (исполнение 2) ВЗ-FORD |
|
Штатив-стойка с чугунным основанием и пластиковым кольцевым держателем со встроенным пузырьковым уровнем Стойка: чугунное основание с двумя регулировочными винтами, стальная стойка и пластиковый кольцевой держатель вискозиметра со встроенным пузырьковым уровнем (ватерпасом). Масса штатива без вискозиметра: 2,0 кг, габаритные размеры (ВхШхГ) 300х110х170 мм. Артикул для заказа: ТМТ-10 |
ВЗ-246 (исполнение 1) ВЗ-246 (исполнение 2) ВЗ-DIN ВЗ-FORD |
|
Штатив-стойка из нержавеющей стали со встроенным пузырьковым уровнем и стальным приёмным сосудом Стойка: стальное основание с тремя регулировочными винтами, стальная стойка, стальной кольцевой держатель вискозиметра со встроенным пузырьковым уровнем (ватерпасом), стальной приёмный сосуд (лабораторный стакан 500 мл), цифровой секундомер (6-значный, max диапазон 59м 59,99 с, погрешность ±0,01 с), противоударный пластиковый кейс для хранения и переноски. Масса штатива без вискозиметра: 2,7 кг, габаритные размеры (ВхШхГ) 330х140х160 мм. Артикул для заказа: ТМТ-12 |
ВЗ-246 (исполнение 1) ВЗ-246 (исполнение 2) ВЗ-DIN ВЗ-FORD |
|
Штатив-стойка с термокожухом из анодированного алюминия с покровным стеклом для удаления излишков жидкости с пузырьковым уровнем Стойка-тренога с термокожухом (с “водяной рубашкой”) применяется для термостатирования вискозиметра проточного чашечного при измерении вязкости веществ с высокой температурой застывания. Обеспечивает более точные показания, поскольку температура влияет на вязкость. Штатив (кольцо, регулируемые ножки, термокожух с двойными стенками, гильзы-переходники) из анодированного алюминия, штуцеры (2 шт.) из нержавеющей стали для подвода/отвода теплоносителя и герметик (1 шт.), покровное стекло для удаления излишков жидкости с пузырьковым уровнем, противоударный пластиковый кейс для хранения и переноски. Масса штатива без вискозиметра: 2,2 кг, габаритные размеры (ØxH) 155х310 мм. Артикул для заказа: ТМТ-13 |
ВЗ-246 (исполнение 2) ВЗ-FORD |
