Вискозиметр проточный
Диапазон измерений времени истечения: 10 – 300 сек.
Диаметр сопла: 2/4/6 мм
Вместимость резервуара: 100 см3
В интернет-магазине КИТЕСТ вы можете купить погружной проточный чашечный вискозиметр ВЗ-246П с поверкой от компании «Восток-7».
Это устройство используется для определения условной вязкости (времени истечения) лакокрасочных материалов по ГОСТ 8420-22 или ISO 2431: 2019 NEQ, а также ньютоновских и близких к ним по свойствам составов – смол, полимерных дисперсий и других.
Вискозиметр ВЗ-246П разработан специально для применения на производстве.
Конструкция

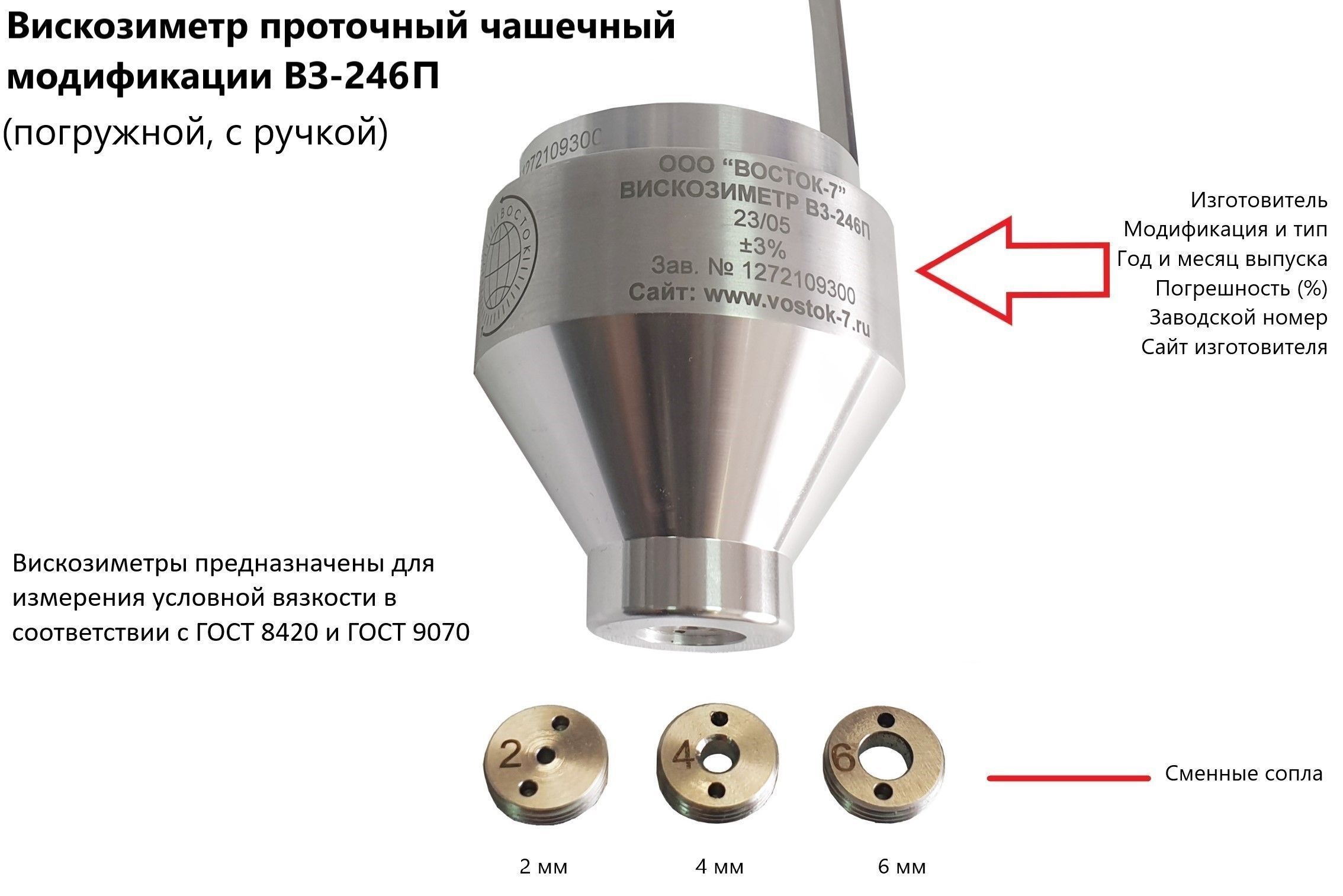

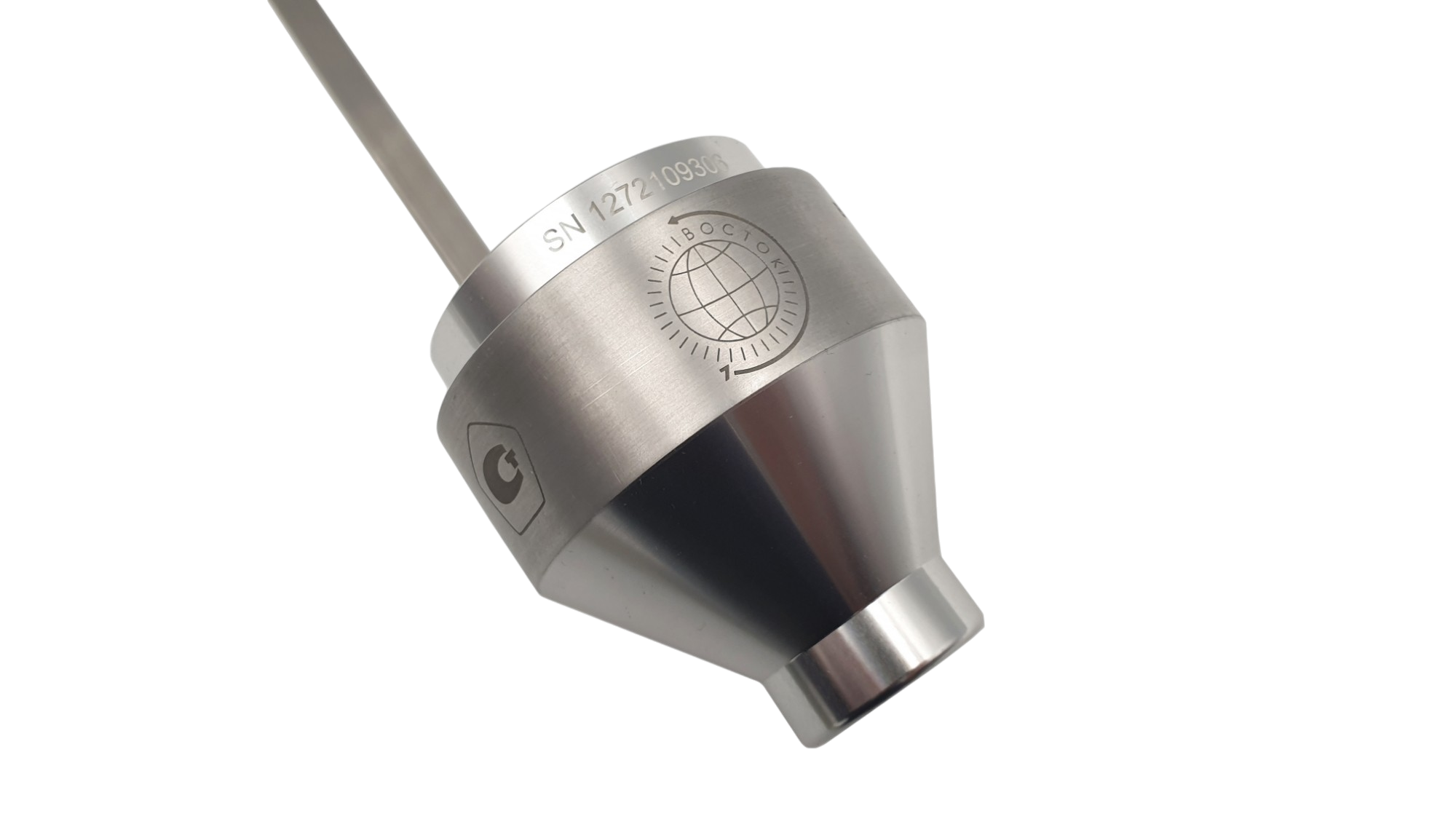

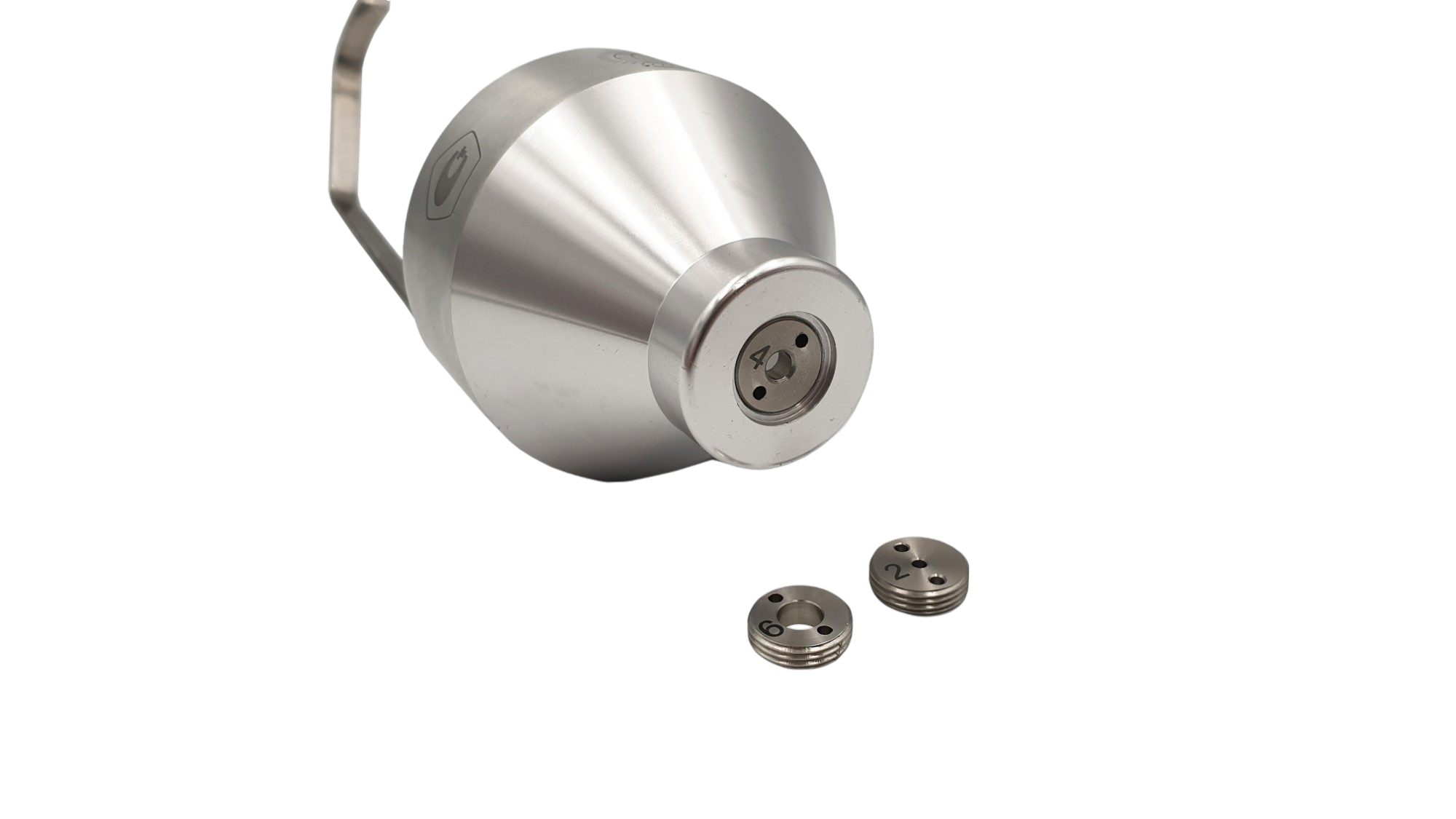

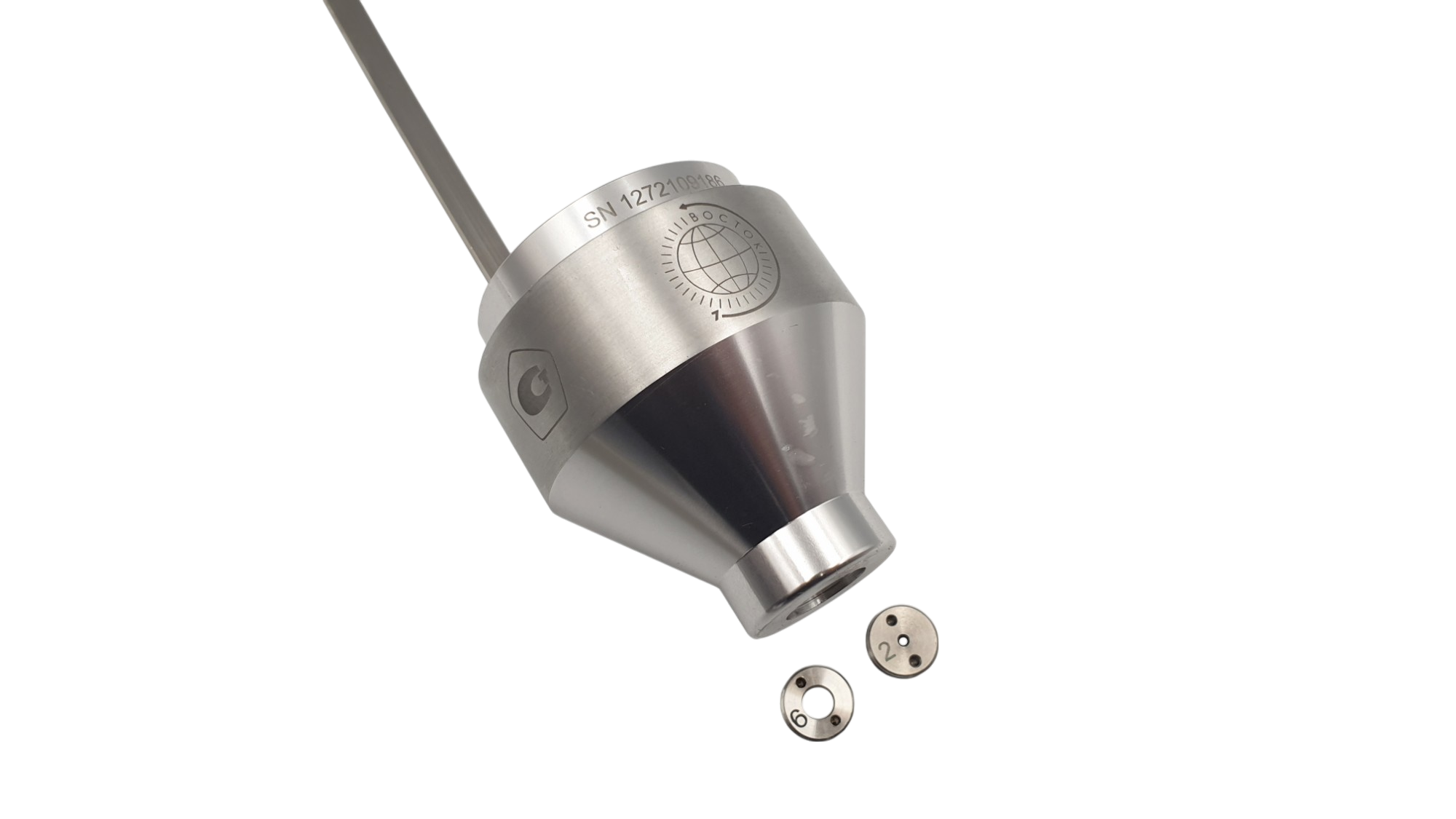

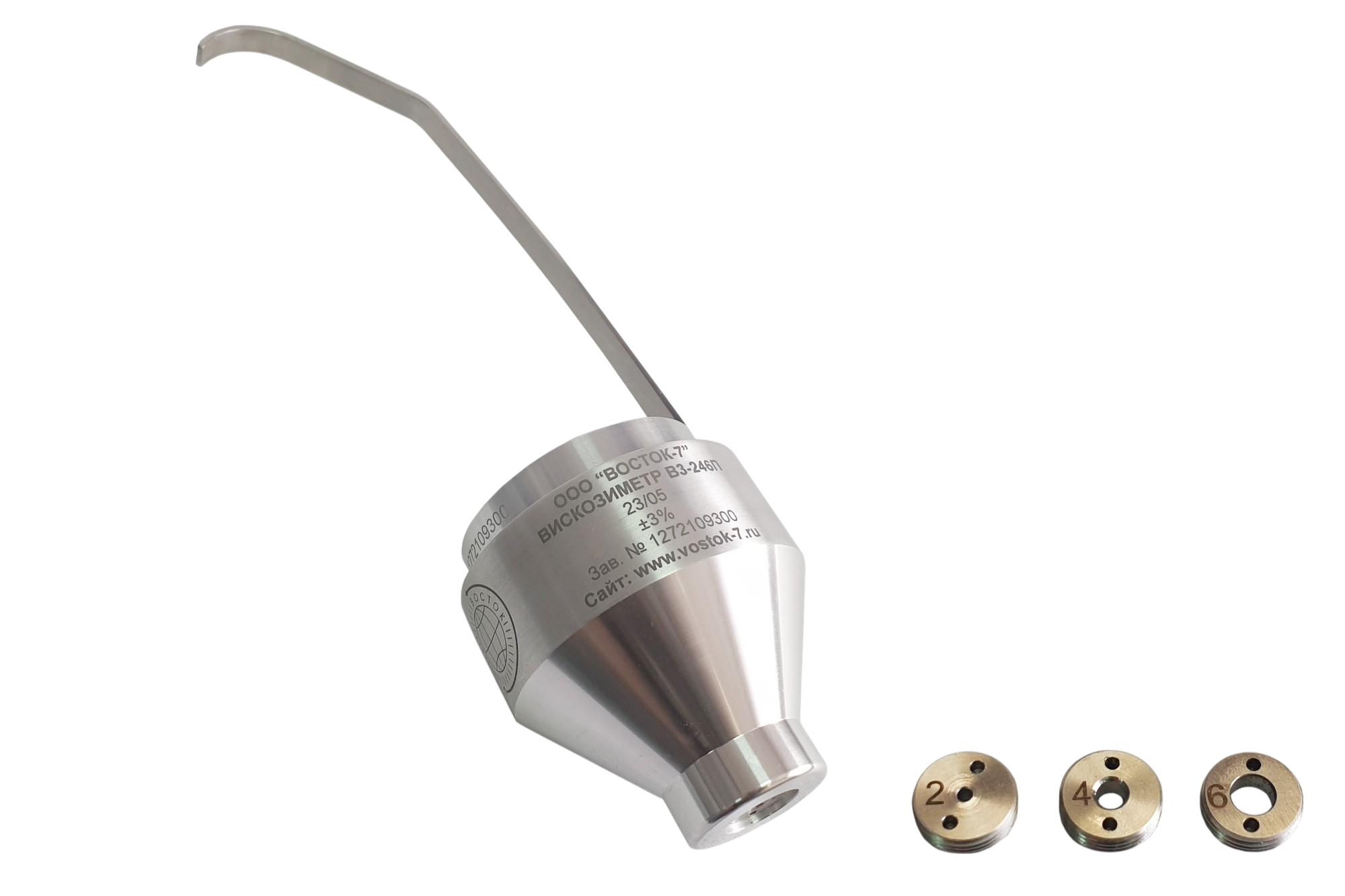

Проточный чашечный вискозиметр ВЗ-246П состоит из цилиндрического резервуара, изготовленного из анодированного алюминия. Внизу резервуар переходит в полый конус, на конце которого находится место для крепления сменных сопел одного из трех диаметров: 2, 4 или 6 миллиметров.

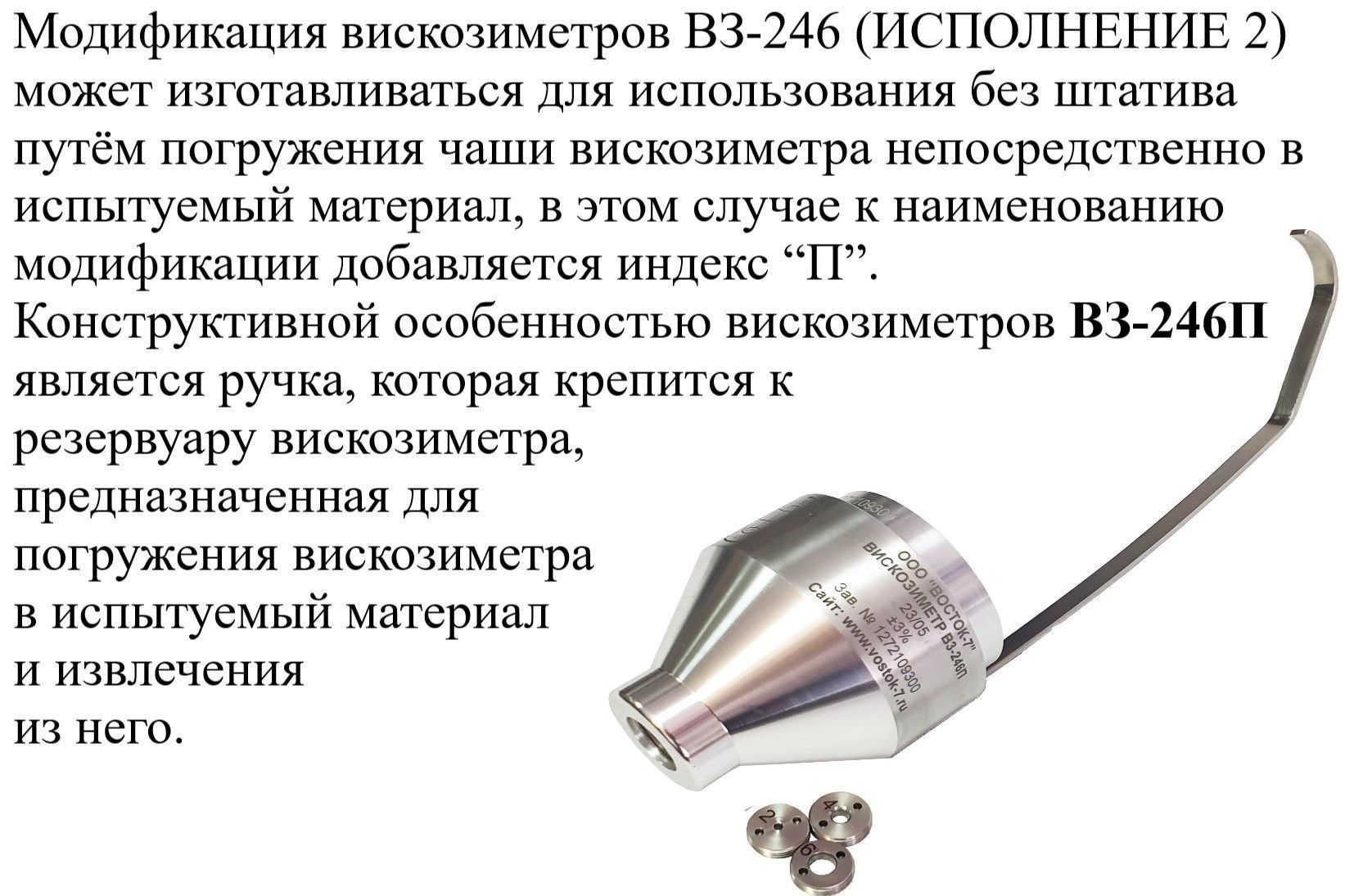

К резервуару прикреплена металлическая ручка, с помощью которой специалист погружает вискозиметр в испытуемую жидкость и извлекает его. Использование штатива не требуется.
Принцип действия

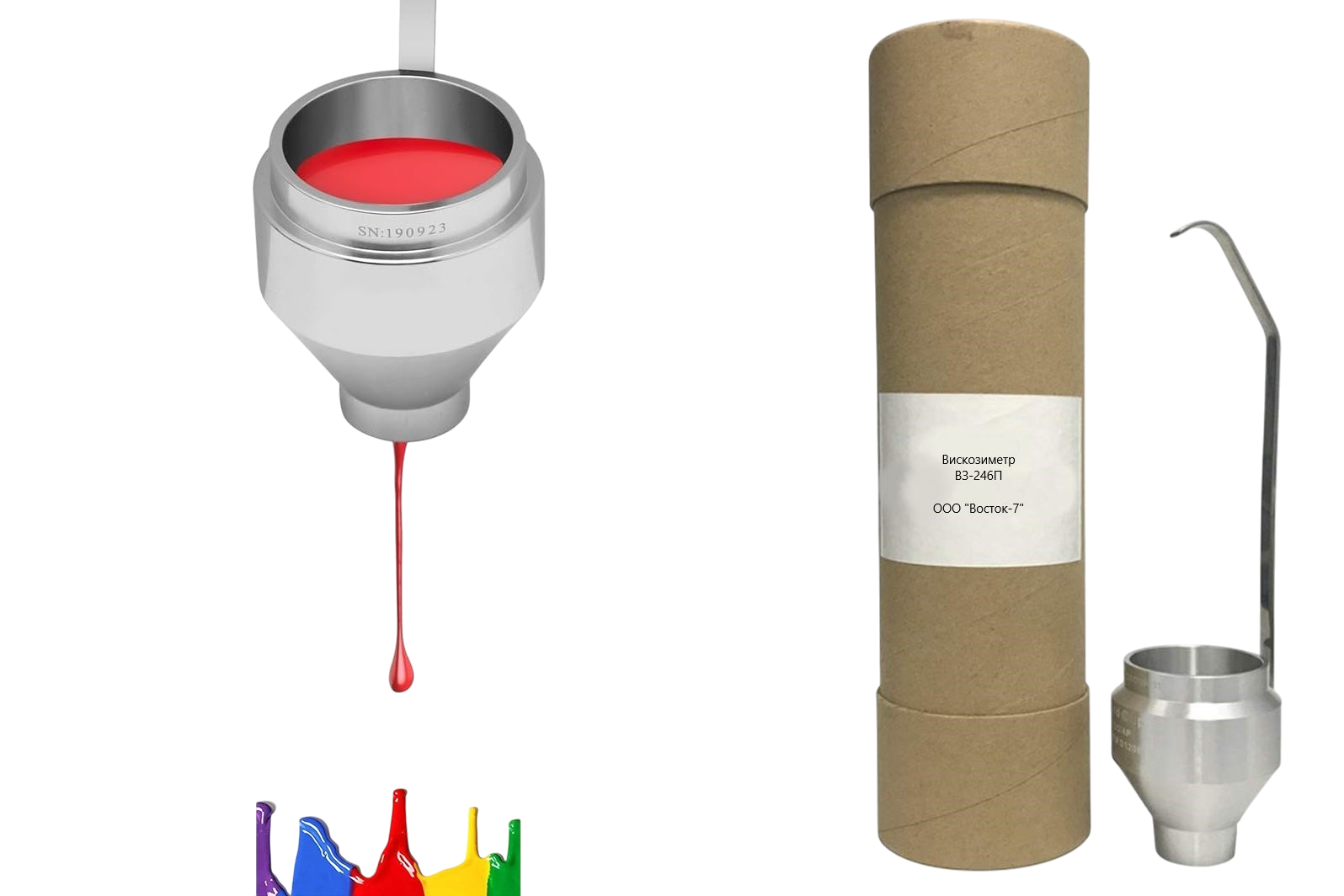

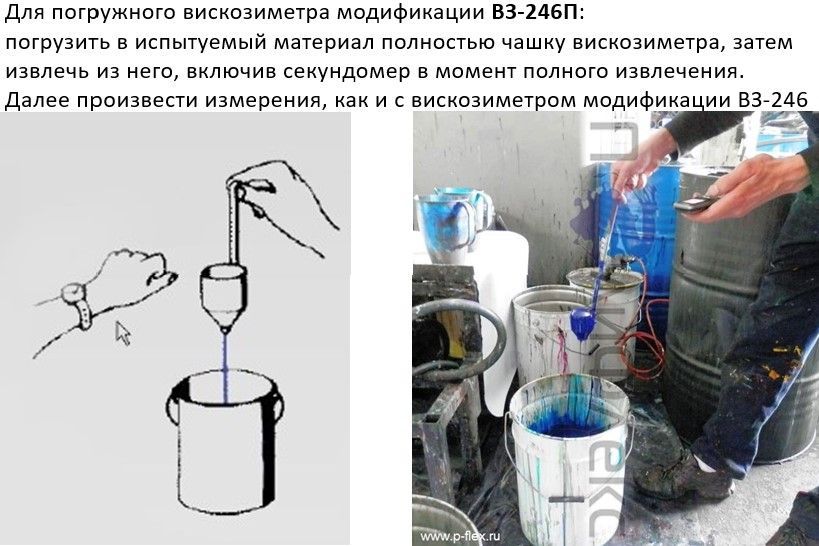

Метод измерения вязкости с помощью проточного чашечного вискозиметра основан на использовании силы гравитации. С помощью секундомера специалист засекает время, в течение которого под действием силы тяжести происходит непрерывное истечение определенного количества (как правило, 100 мл) исследуемой жидкости через выходное отверстие сопла известного диаметра.
При идеальных условиях скорость потока будет пропорциональна кинематической вязкости (измеряется в стоксах или сантистоксах), которая, в свою очередь, зависит от удельной плотности жидкости.
Преимуществом данного метода является отсутствие необходимости в знании абсолютной вязкости (в большинстве случаев) – для относительной классификации жидкости будет достаточно измеренного времени истечения.
Ориентировочные показатели времени истечения жидкости с соплами разных размеров приведены в таблице:
| Тип вискозиметра | Диаметр сопла, мм | Оптимальный диапазон времени истечения, с |
| ВЗ-246П | 2 | от 70 до 300 |
| 4 | от 20 до 200 | |
| 6 | от 20 до 200 |
Фундаментальные принципы использования вискозиметров
- Соблюдайте меры безопасности при работе с тиксотропными и другими неньютоновскими жидкостями, т.к. их скорость сдвига в воронке не известна.
- Выбирайте диаметр сопла так, чтобы измеренное время истечения не выходило за диапазон, приведенный в таблице выше.
- Контролируйте и измеряйте температуру истекающей жидкости только в истекающем потоке, после того как он пройдет сквозь неповрежденное отверстие.
Общая информация
На рынке существует более 50 разновидностей вискозиметров для контроля в промышленности и в эксплуатации. Условно они делятся на два вида:
- вискозиметры на штативе – закрепляются на штативе воронки, наполняются испытуемой жидкостью и затем осушаются;

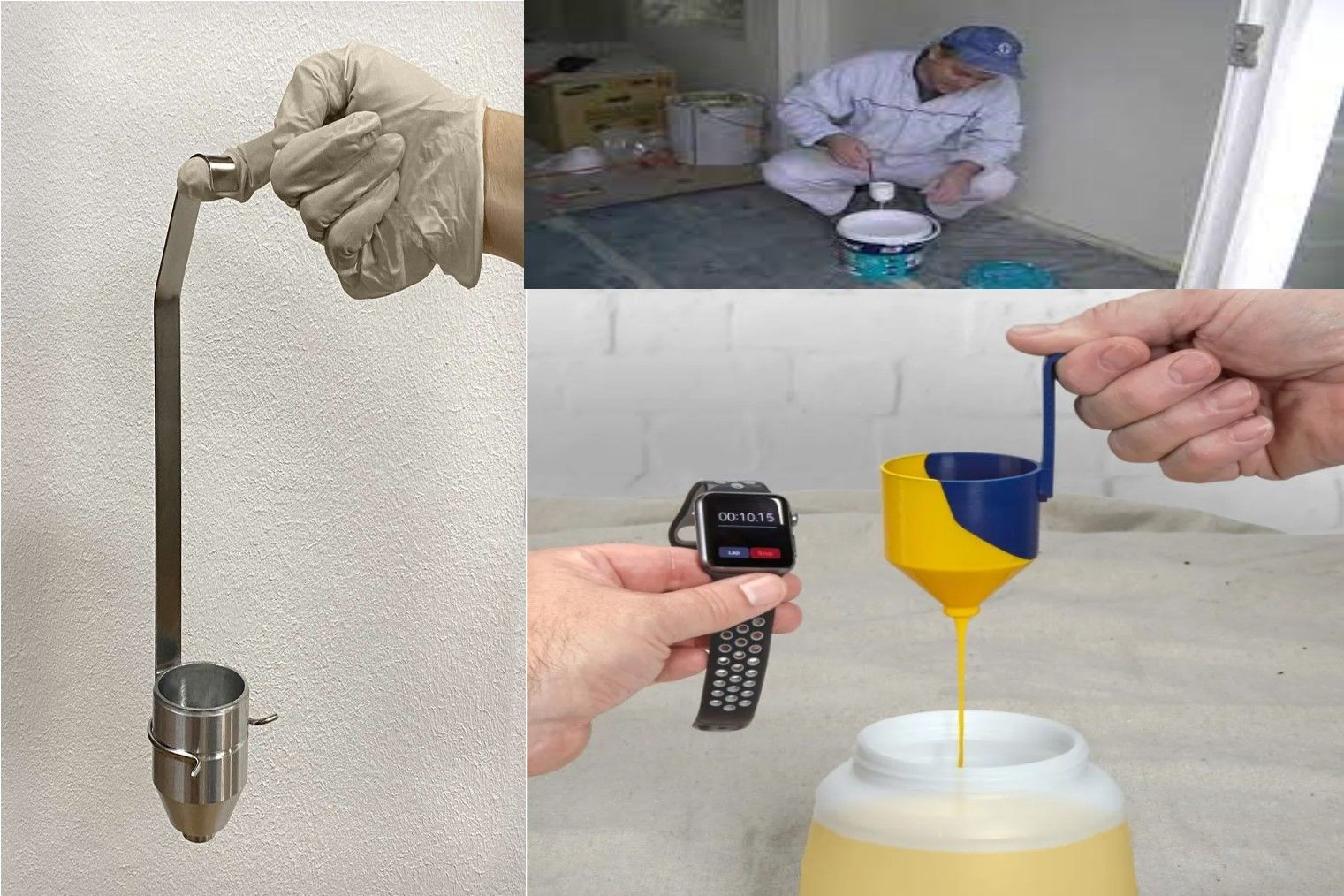

- вискозиметры погружные – специалист погружает их в контейнер с жидкостью и выливает ее обратно.
Другие названия данного вида товаров: «вискозиметры проточные», «вискозиметры чашечные», «воронки вискозиметрические», «воронки наливные», «воронки по истечению» и т. д.
Поверка
После выпуска вискозиметр проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 92069-24 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой товара «Вискозиметр проточный чашечный ВЗ модификации ВЗ-246П (погружного типа) с поверкой», а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические характеристики
|
Обозначение модификации |
Диапазон измерений условной вязкости (времени истечения) жидкости при рабочей температуре, с |
Пределы допускаемой относительной погрешности измерения времени истечения, % |
| В3-246, ВЗ-246П - сопло диаметром 2 мм - сопло диаметром 4 мм - сопло диаметром 6 мм |
от 70 до 300 от 10 до 200 от 20 до 200 |
в поддиапазонах измерений: - от 10 до 50 с включ. ±10; - св. 50 до 100 с включ. ±3,0; - св. 100 до 300 с включ. ±10 |
Технические характеристики
| Наименование характеристики | Значения для модификации (исполнения) | ||||||||
| В3-246 (В3-246П) | |||||||||
|
Вместимость резервуара вискозиметра, см3 |
100±1 | ||||||||
|
Рабочая температура анализируемой жидкости при измерении условной вязкости, °С |
20,0±0,2 | ||||||||
|
Номинальный внутренний диаметр отверстия сопла, мм |
2,000 | 4,000 | 6,000 | ||||||
|
Допускаемое отклонение от номинального диаметра отверстия сопла, мм |
±0,012 | ±0,015 | ±0,015 | ||||||
|
Номинальная высота сопла, мм |
4,000 | 4,00 | 4,00 | ||||||
|
Допускаемое отклонение от номинальной высоты сопла, мм |
±0,015 | ±0,10 | ±0,10 | ||||||
|
Диапазон оптимальных значений кинематической вязкости анализируемых жидкостей, мм2/с (сСт) |
от 15 до 30 | от 96 до 685 | от 550 до 2000 | ||||||
|
Габаритные размеры (без штатива), мм, не более: - внешний диаметр - высота |
92 73 |
||||||||
|
Масса (без штатива), кг, не более |
0,22 | ||||||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +18 до +22 80 от 96 до 104 |
||||||||
|
Материал резервуара и фланца вискозиметра |
Алюминий анодированный |
||||||||
|
Материал сопла вискозиметра |
Нержавеющая сталь |
||||||||
|
Габаритные размеры штатива (В*Ш*Г), мм, не более |
330*140х160 |
||||||||
|
Масса штатива, кг, не более |
2,7 |
||||||||
|
Срок службы прибора, лет, не менее |
12 |
||||||||
|
Средняя наработка на отказ, ч, не менее |
15000 |
||||||||
| Гарантийный срок, лет, не менее |
3 |
||||||||

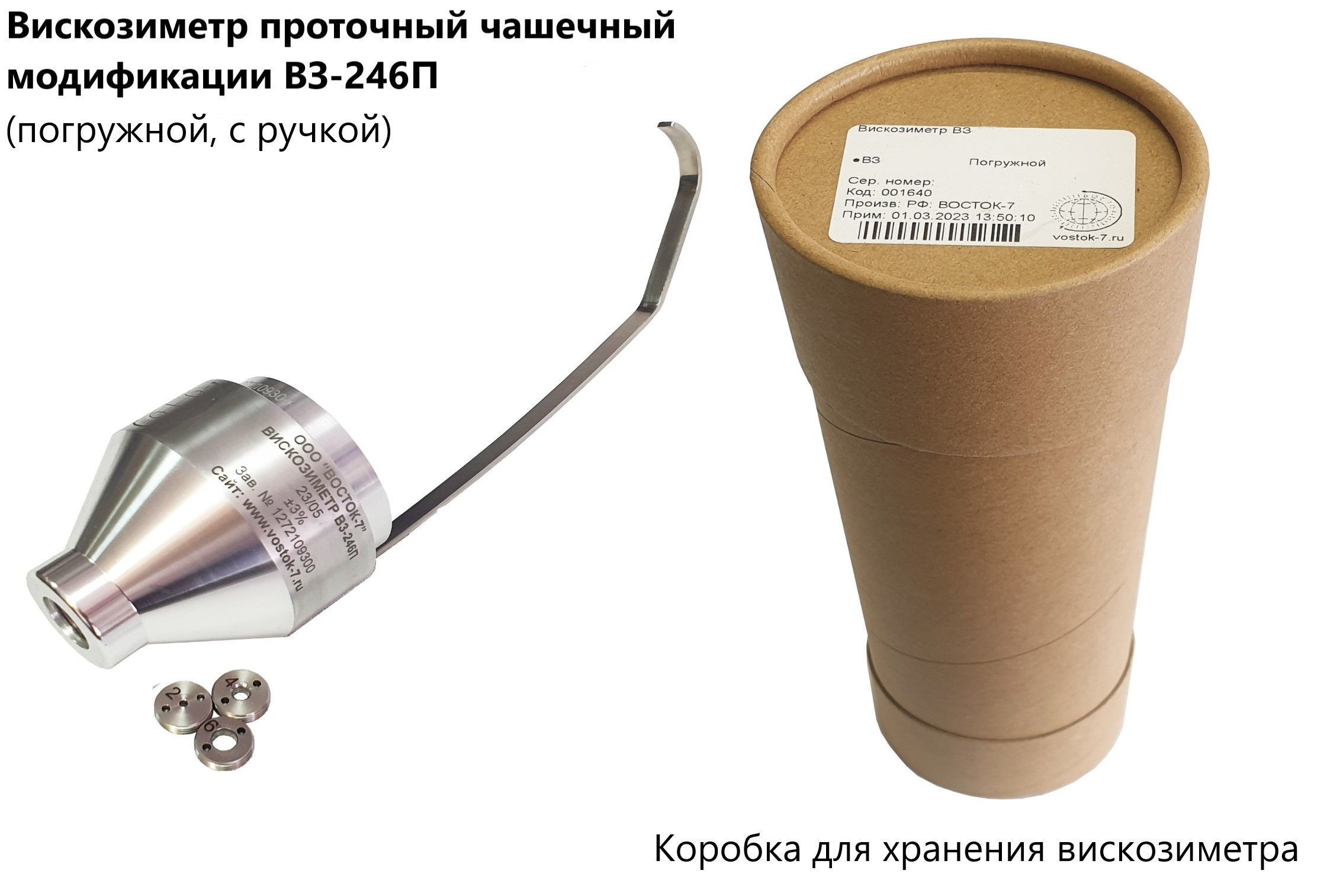

Комплектация
|
Наименование |
Обозначение |
К-во |
| Вискозиметр проточный чашечный ВЗ выбранной модификации и исполнения |
ВЗ-246П |
1 шт. |
| Картонная упаковочная коробка с ложементом из поролона для хранения вискозиметра |
1 шт. |
|
| Руководство по эксплуатации с Паспортом |
26.51.6-001-11548758-2022 РЭ 26.51.6-001-11548758-2023 ПС |
1 экз. |
Информация для заказа вискозиметра ВЗ-246П
|
Наименование |
Артикул для заказа |

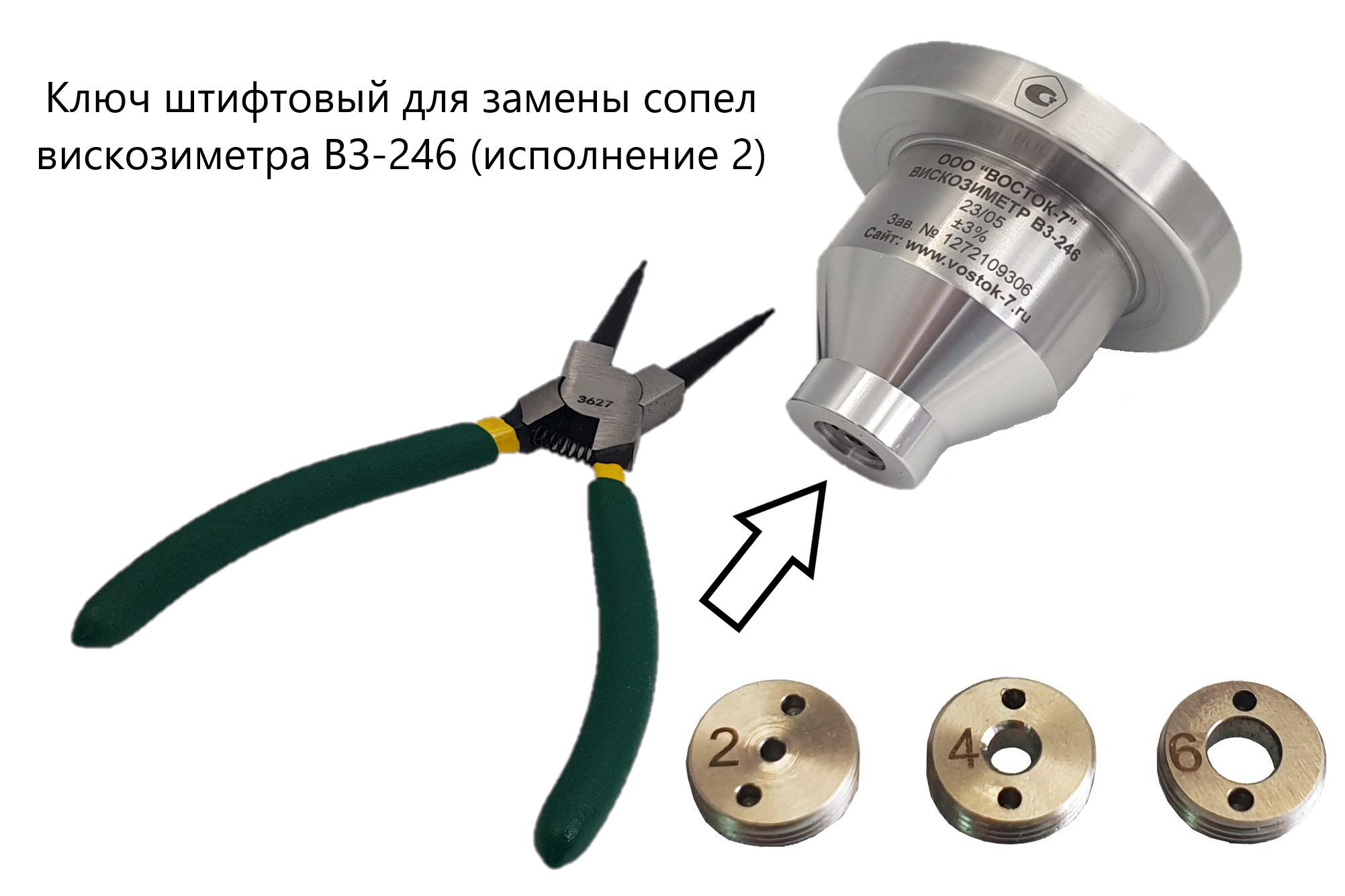

| Ключ штифтовый для замены сопел вискозиметра ВЗ-246 и ВЗ-246П (исполнение 2) |
По запросу |
| Термометр с ценой деления не более 0,5 0С и с погрешностью измерений не более 0,2 0С (напр. термометр ТН-3 по ГОСТ 400-80) с поверкой |
По запросу |
| Цифровой секундомер с дискретностью 0,01 с и погрешностью не более 0,2 с для диапазона условной вязкости от 12 до 40 с, с поверкой |
По запросу |
| *Список поверяемых средств измерений, дополнительно поставляемых с вискозиметрами по запросу. | |
