Металлографический микроскоп
Общее увеличение: 100X
Диапазон фокусировки: 25 мм
Габариты магнитного стола: 90x90x35 мм

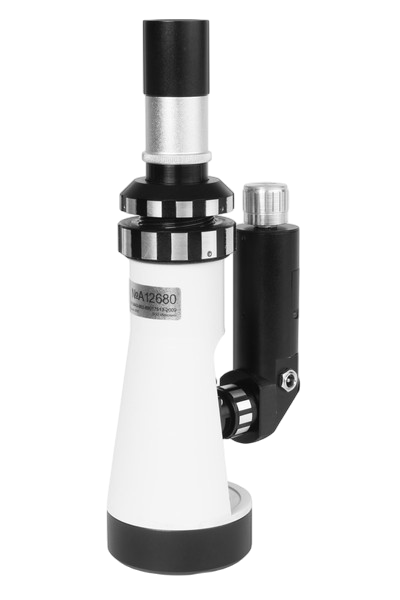

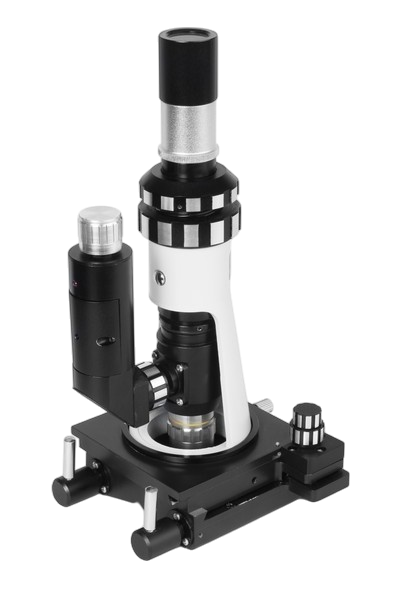

В интернет-магазине КИТЕСТ вы можете купить портативный металлографический микроскоп В7-ММП от компании «Восток-7».
В рунете встречаются аналоги данного прибора – МЕТ-П, МИК-М и другие.
Сферы применения

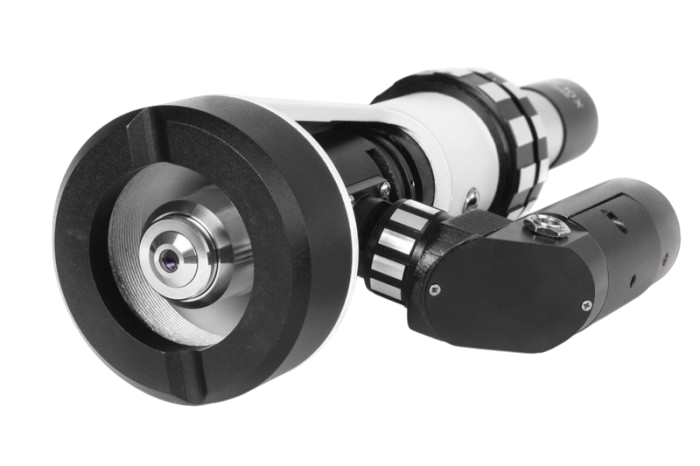

Металлографический микроскоп В7-ММП предназначен для бесконтактного визуального изучения микроструктуры металлов, сплавов и других непрозрачных материалов в лабораторных условиях или на производстве. Наблюдение может проводиться в отраженном свете, при прямом освещении в светлом поле и поляризованном свете.
Он используется в различных отраслях промышленности. Например, в электронной промышленности – для контроля печатных плат, в бумажной и текстильной отраслях – для проверки качества печати.
Также микроскоп подходит для науки, образования, криминалистики, проведения опытных экспертиз и других применений.
При оснащении прибора дополнительными комплектующими его можно использовать для прецизионного измерения линейных размеров микрообъектов.
Преимущества
- Штатная оптика обеспечивает увеличение от 100X до 400X. Дополнительная оптика – от 50X до 1500X.
- В прибор интегрирован светодиодный осветитель с питанием от аккумуляторной батареи.

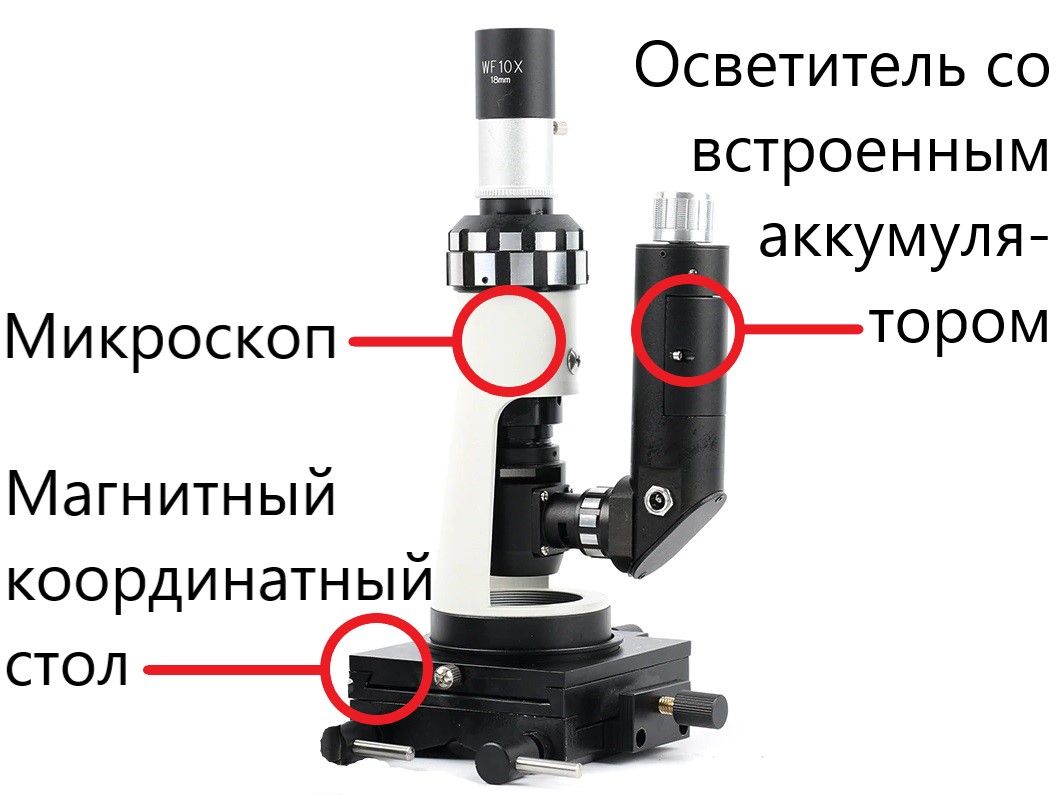

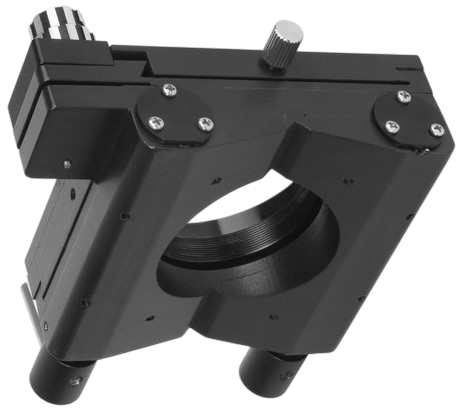

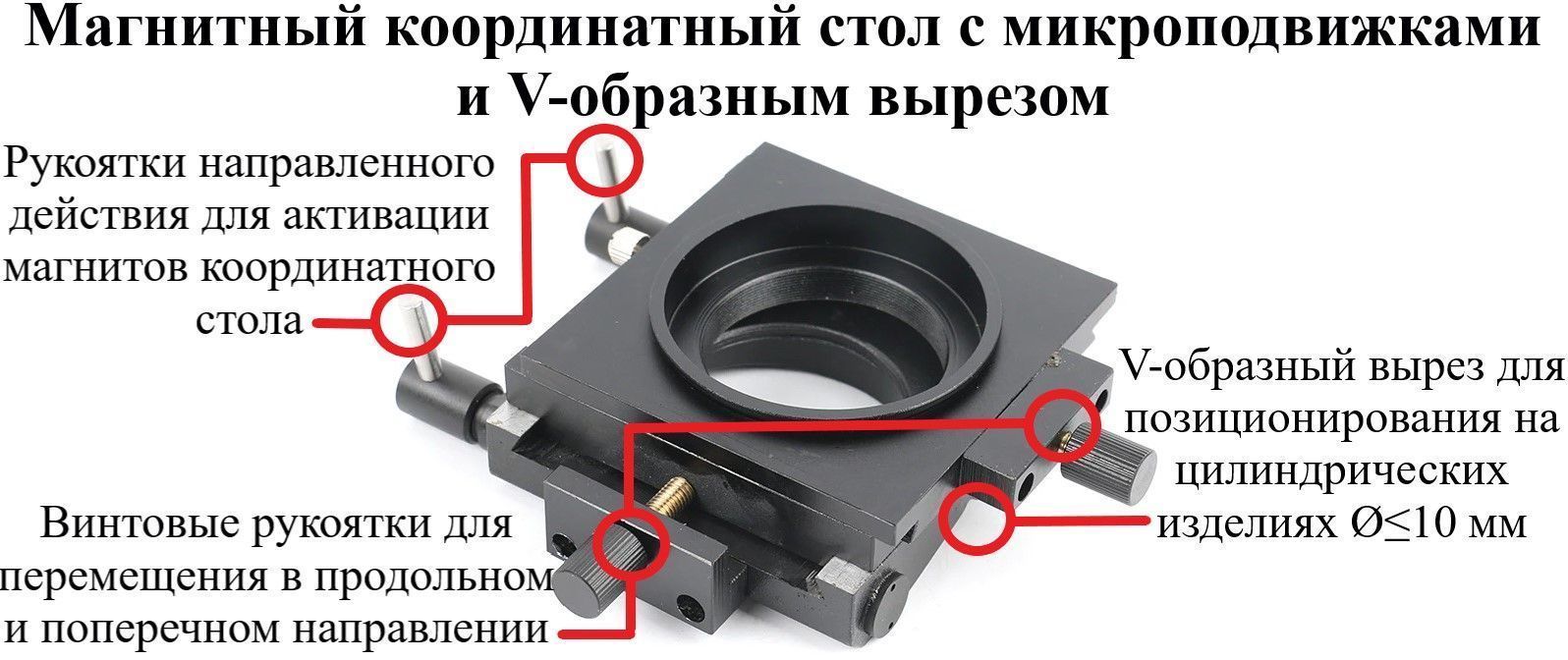

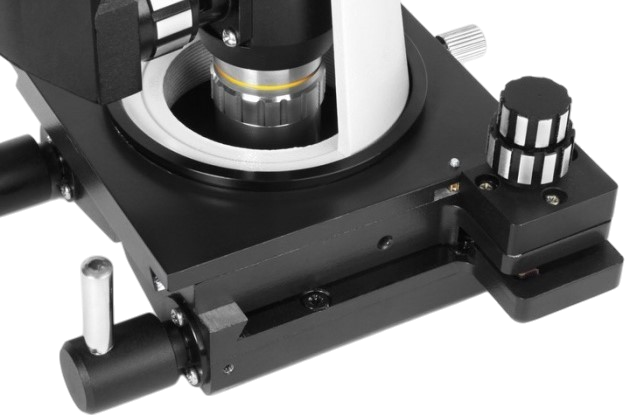

- В комплект поставки входит магнитный координатный стол с микроподвижками. Он обеспечивает установку на металлические валы и крупноразмерные предметы, которые невозможно поместить под стандартный металлографический микроскоп. Вырез в виде буквы V обеспечивает позиционирование на объектах цилиндрической формы диаметром до 10 миллиметров.
- Благодаря встроенному аккумулятору, микроскоп можно использовать в полевых условиях и в местах, где отсутствует электроснабжение. Также предусмотрена возможность питания от сети переменного тока 220 В.

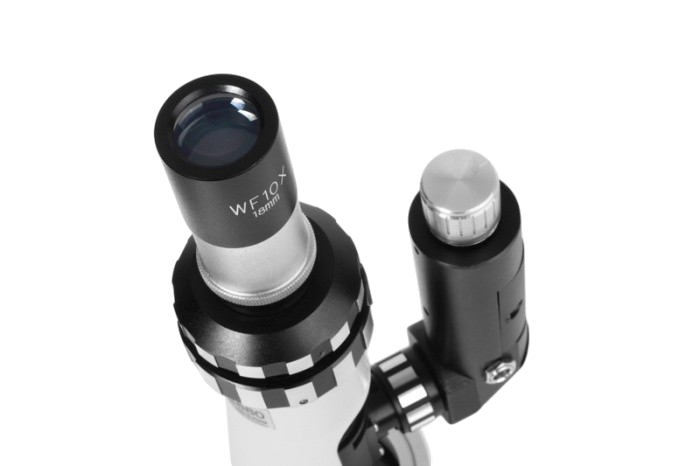

- Специальный окуляр с измерительной шкалой на 100 делений позволяет с помощью микроскопа измерять микрообъекты.

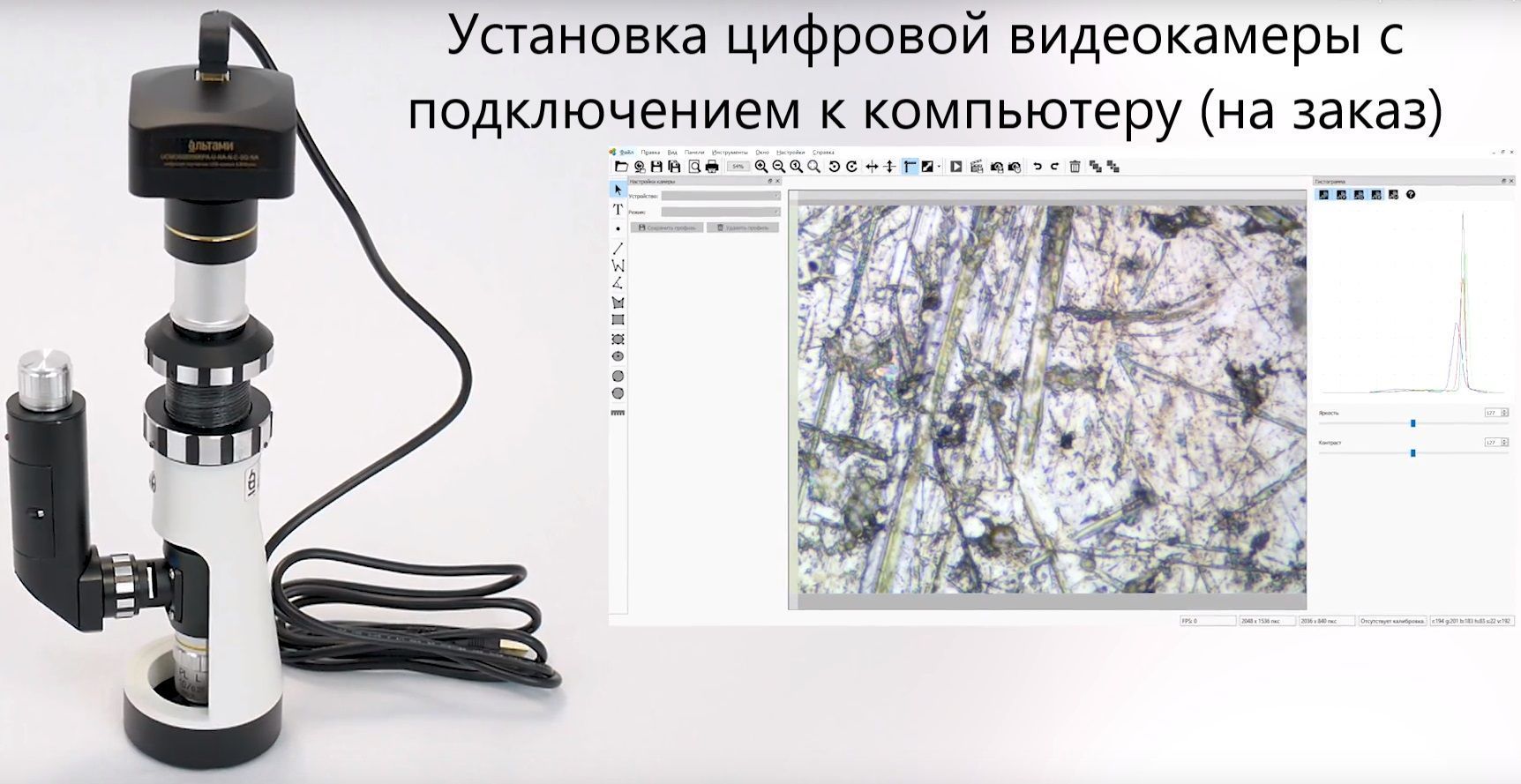

- Окуляр может быть заменен на цветную цифровую видеокамеру, которая подключается к компьютеру с помощью USB-кабеля. Специальное программное обеспечение обеспечивает вывод данных на монитор в режиме реального времени, упрощает выполнение измерений, а также позволяет делать снимки. Для полевых работ можно установить цифровую зеркальную фотокамеру Canon EOS 1300D, оснащенную оптическим адаптером NDPL-1(2X).

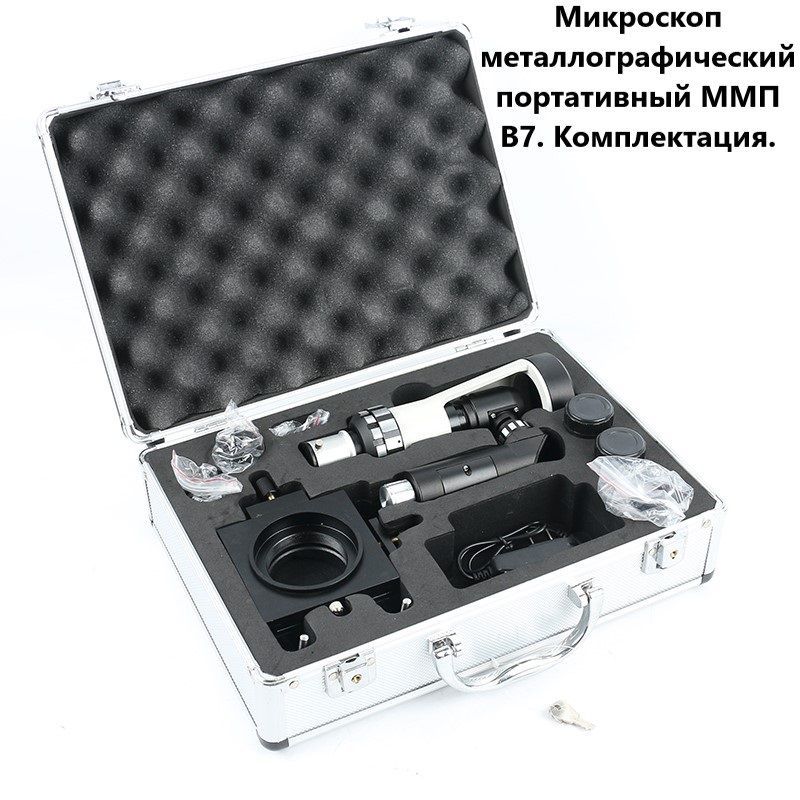

- Алюминиевый кейс обеспечивает безопасное хранение и транспортировку прибора, защищает его от механических повреждений, ударов, влаги, пыли и коррозии.
Поверка
Данная модель не внесена в Государственный реестр средств измерений РФ, поэтому поверка не проводится.
Производитель оставляет за собой право на техническую модификацию конструкции прибора, изменение размера партии, а также право перевода документации.
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой товара «Микроскоп металлографический портативный В7-ММП», а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
Наименование, единица измерения |
Значение |
|
Методы исследований в отражённом свете: |
светлое поле поляризация |
|
Общее увеличение, крат |
20* 50* 100 200* 400* 500*...1500* |
|
Длина механического тубуса, мм |
160 |
|

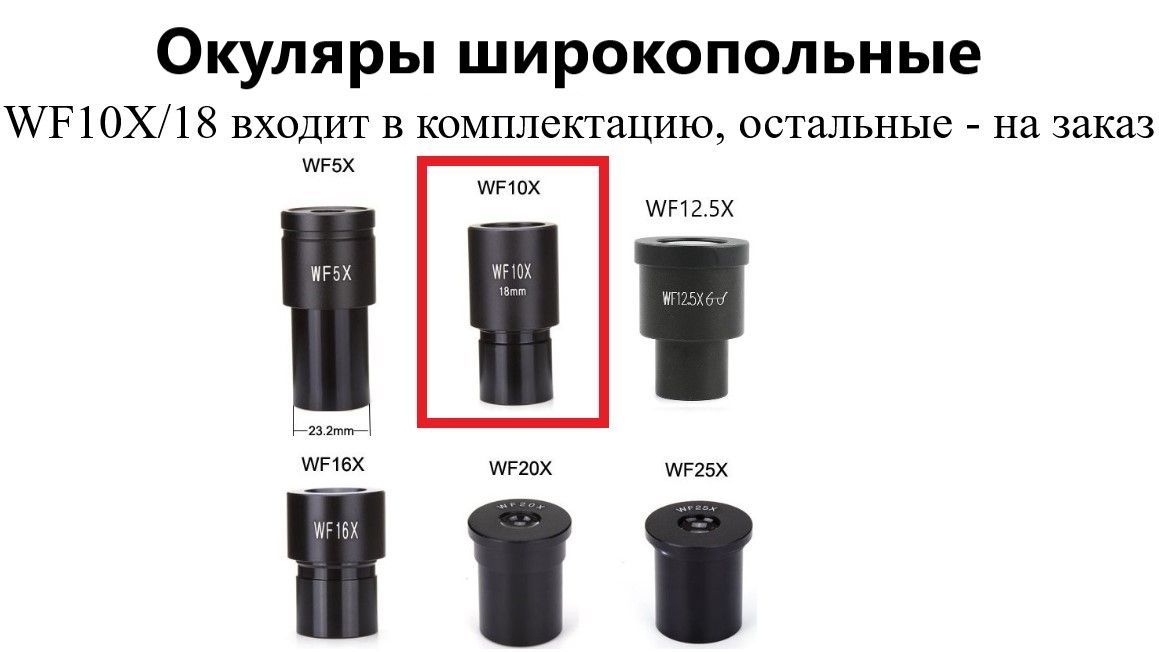

Окуляры широкопольные, крат / диаметр поля зрения, мм: WF5x/20 мм WF10x/18 мм, (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) WF10x/18 мм с перекрестием и микрометрической шкалой (100 делений) WF12,5/14x WF16x/13 мм WF20x/10 мм WF25x/9 мм |
5/20* 10/18
10/18* 12,5/14* 16/13* 20/10* 25/9* |
|
Объективы планахроматические, крат / числовая апертура: Plan 4/0,10 (160/0,17) Plan 10/0,25 (160/0,17) Plan 20/0,40 (160/0,17) Plan 40/0,65 (160/0,17), подпружиненный Plan 60/0,85 (160/0,17), подпружиненный |
4 / 0,10* 10 / 0,25 20 / 0,40* 40 / 0,65* 60 / 0,85* |
|
Фокусировка / диапазон фокусировки, мм |
грубая и точная / 25 |
|
Отражённый свет (время непрерывного освещения на одном заряде аккумулятора, ч) |
система освещения с плавной регулировкой яркости освещения; источник освещения светодиод (~ 40 ч) |
|

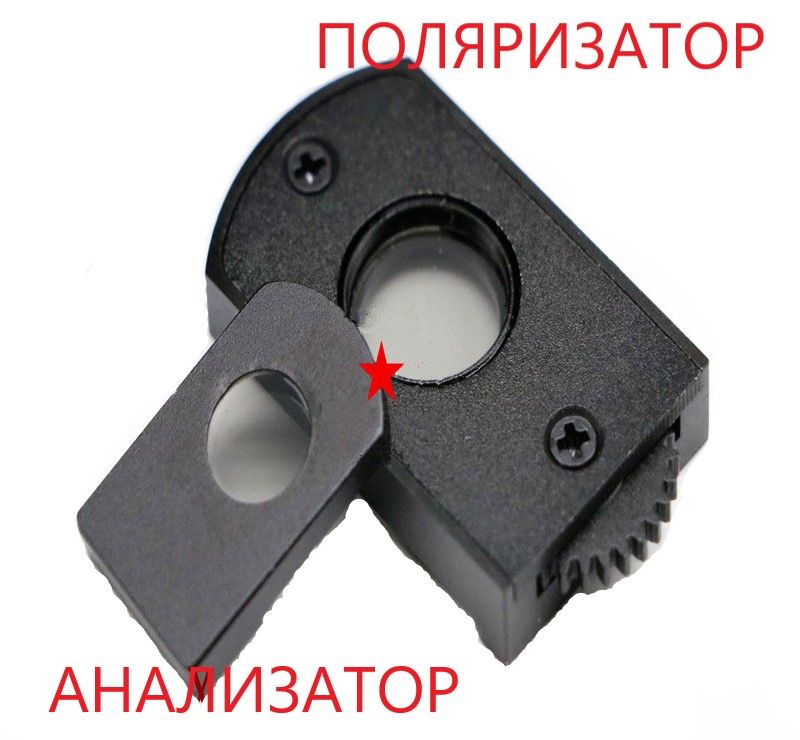

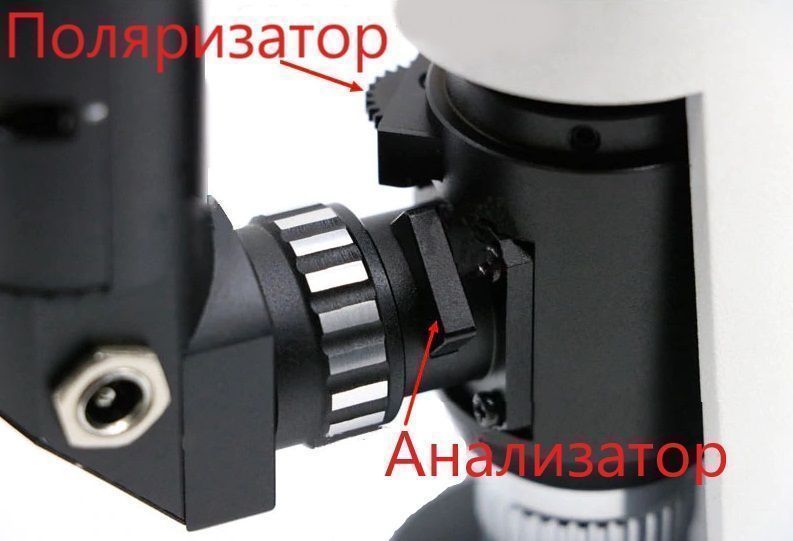

Поляризационное устройство |
поляризатор и анализатор |
|
Корпус изделия |
отлитый под давлением чугун, окрашенный огнеупорной эмалью |
|
Магнитный координатный стол с микроподвижками с V-образным вырезом для позиционирования на цилиндрических изделиях, мин. Ø, мм |
10 |
|
Питание: встроенный аккумулятор с зарядкой от эл. сети, В/Гц |
220/50 |
|
Габаритные размеры микроскопа, высота/ширина/диаметр опоры, мм, не более |
250/160/150 |
|
Масса микроскопа (нетто), кг, не более |
0,95 |
|
Габаритные размеры магнитного стола, высота/ширина/глубина, мм, не более |
90/90/35 |
|
Масса магнитного стола, кг, не более |
0,85 |
|
Габаритные размеры упаковочного кейса (брутто), высота/ширина/глубина, мм, не более |
320/250/100 |
|
Масса упаковочного кейса с микроскопом и принадлежностями (брутто), кг, не более |
4,0 |
|
*- по заказу, не входит в базовую комплектацию |
|
|

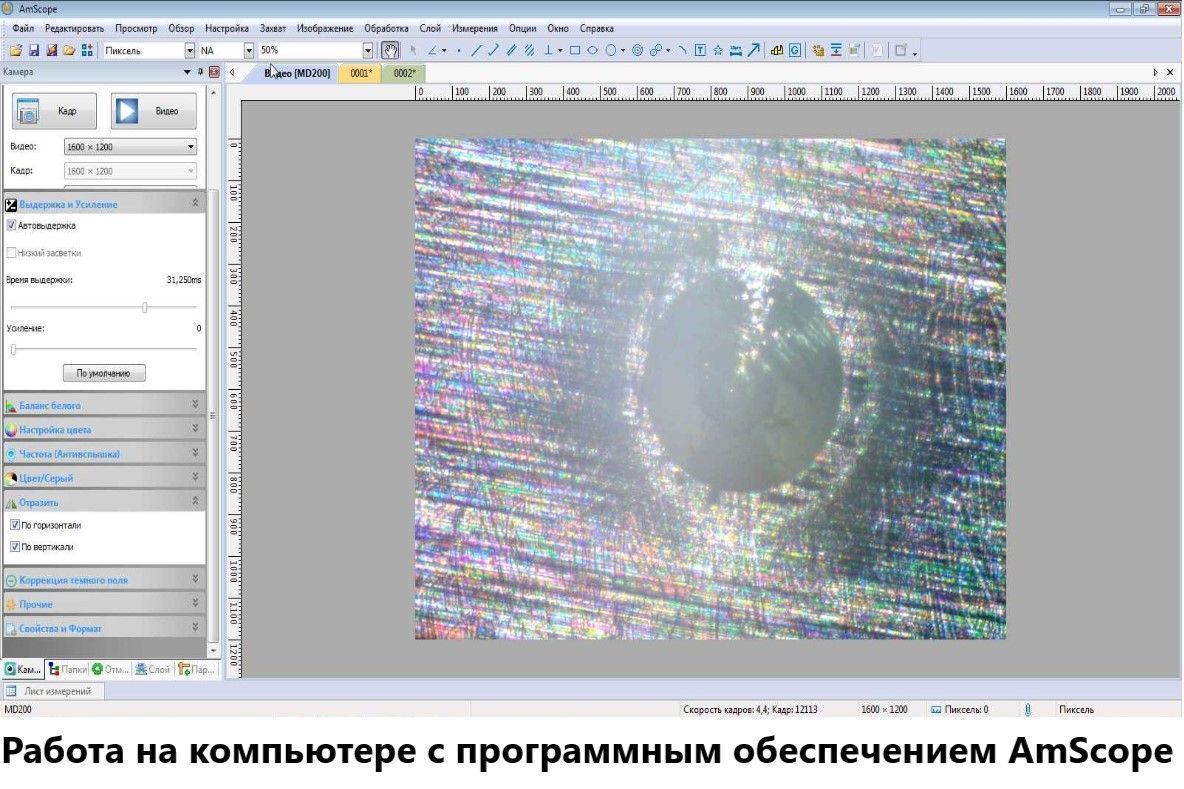

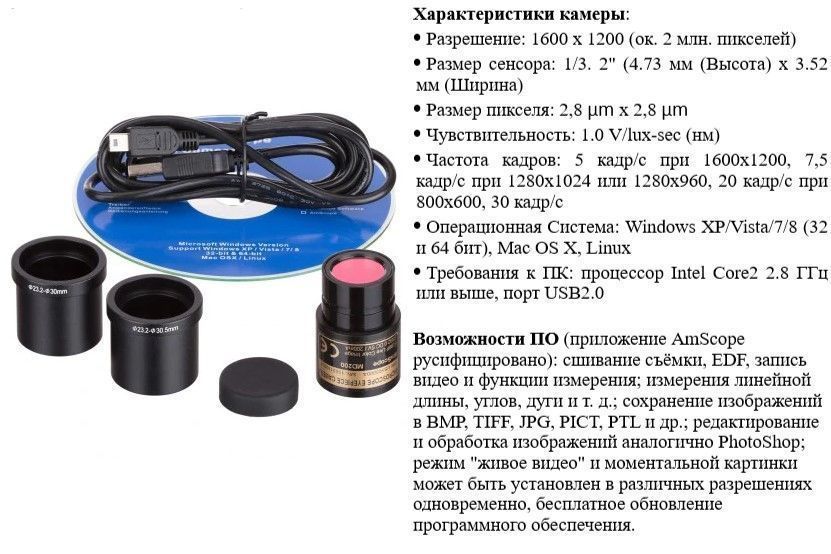

Характеристики цифровой камеры*: · Разрешение: 1600 х 1200 (ок. 2 млн. пикселей) · Размер сенсора: 1/3. 2" (4.73 мм (Высота) х 3.52 мм (Ширина) · Размер пикселя: 2,8 μm х 2,8 μm · Чувствительность: 1.0 V/lux-sec (нм) · Частота кадров: 5 кадр/с при 1600x1200, 7,5 кадр/с при 1280x1024 или 1280x960, 20 кадр/с при 800x600, 30 кадр/с · Операционная Система: Windows XP/Vista/7/8 (32 и 64 бит), Mac OS X, Linux · Требования к ПК: процессор Intel Core2 2.8 ГГц или выше, порт USB2.0 · Возможности ПО (AmScope русифицировано): сшивание съёмки, EDF, запись видео и функции измерения; измерения линейной длины, углов, дуги и т. д.; сохранение изображений в BMP, TIFF, JPG, PICT, PTL и др.; редактирование и обработка изображений аналогично PhotoShop; режим "живое видео" и моментальной картинки может быть установлен в различных разрешениях одновременно · бесплатное обновление ПО |
|
Комплектация
|
Наименование |
Кол-во |
|
Тубус микроскопа металлографического портативного с фокусировочным механизмом |
1 |
|
Осветитель светодиодный с регулировкой яркости (лампа 3,6 В) |
1 |
|
Окуляры широкопольные: WF5x/20 мм WF10x/18 мм WF10x/18 мм с перекрестием и микрометрической шкалой (100 делений) WF12,5/14x WF16x/13 мм WF20x/10 мм WF25x/9 мм |
На заказ 1 На заказ На заказ На заказ На заказ На заказ |
|
Объективы планахроматические для светлого поля отражённого света: Plan 4/0,10 (160/0,17) Plan 10/0,25 (160/0,17) Plan 20/0,40 (160/0,17) Plan 40/0,65 (160/0,17), подпружиненный Plan 60/0,85 (160/0,17), подпружиненный |
На заказ 1 На заказ 1 На заказ |
|
Поляризатор |
1 |
|
Анализатор |
1 |
|
Адаптер питания |
1 |
|
Магнитный координатный стол с микроподвижками и V-образным вырезом |
1 |
|
Паспорт и Руководство по эксплуатации |
1 |
|
Упаковочный кейс |
|
|
Дополнительная комплектация |
|
|

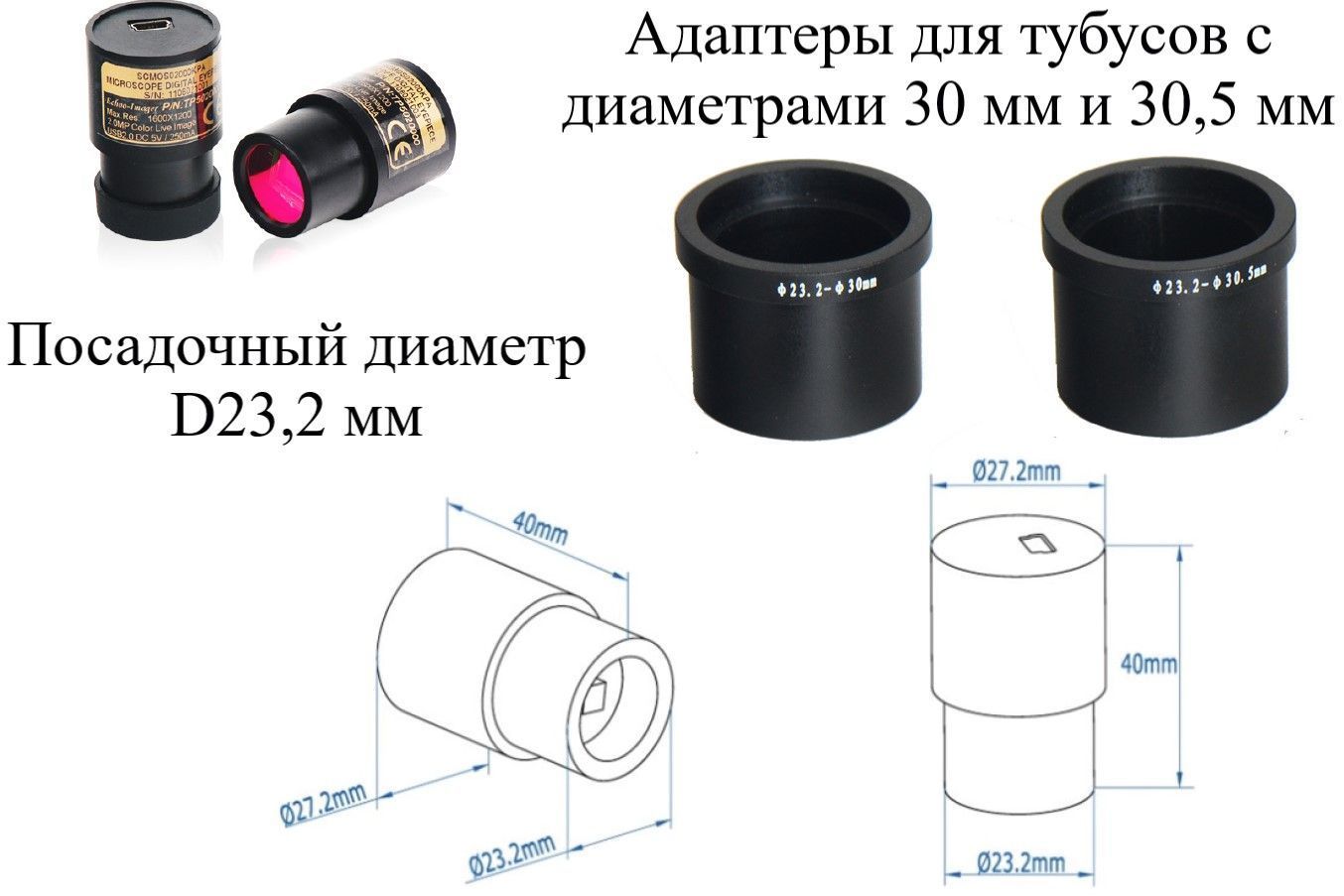

Цифровая камера с USB-кабелем и ПО |
На заказ |
|
Цифровой фотоаппарат Canon EOS 1300D с оптическим адаптером NDPL-1(2X) |
На заказ |
|
Объект-микрометр (ОМО) |
На заказ |
