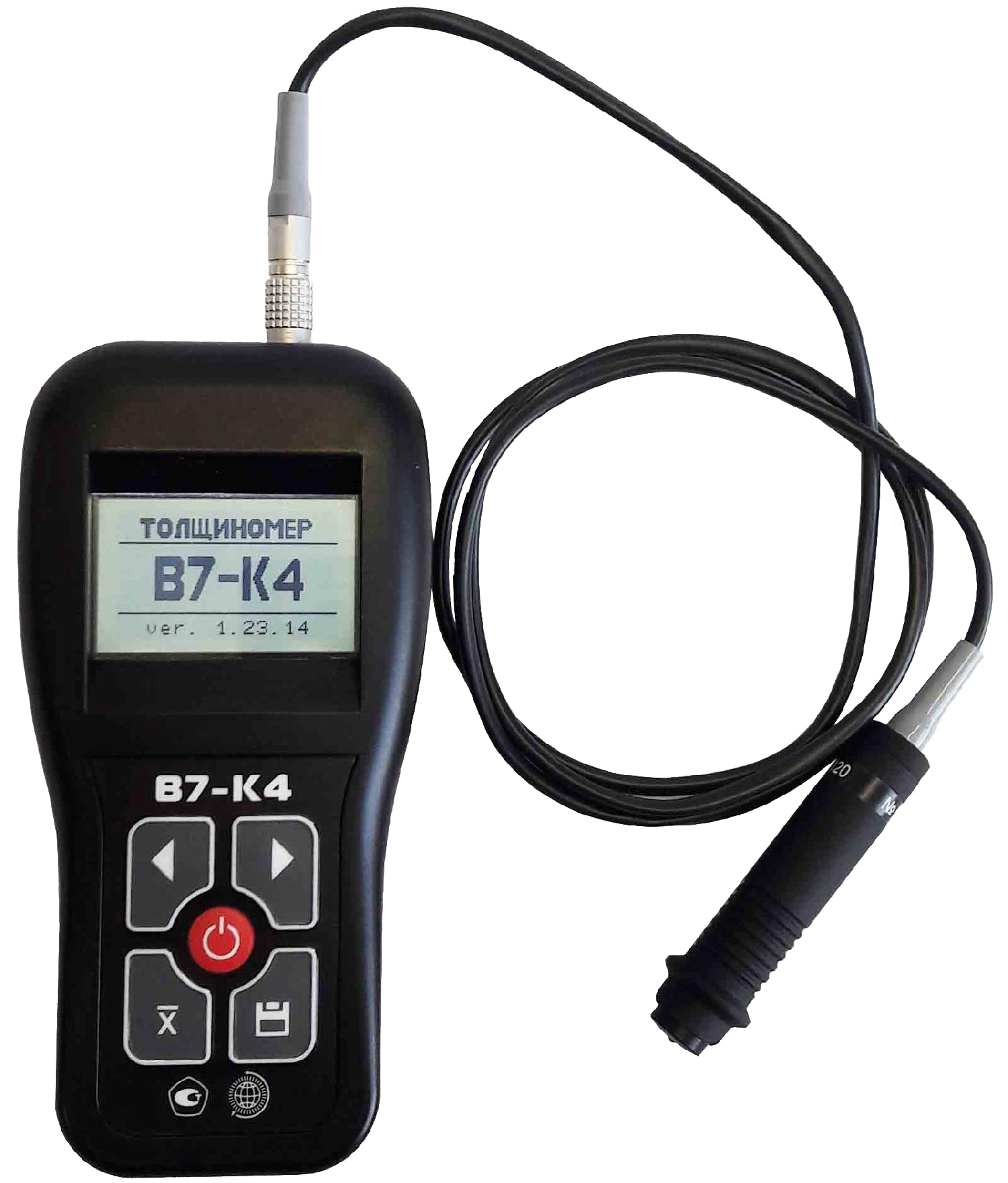

Толщиномер покрытий
Диапазон измерений толщины: от 0 до 15000 мкм
Предел погрешности: ± (0,04·Н+4) мкм
Масса: 230 г
В интернет-магазине КИТЕСТ вы можете купить толщиномер покрытий В7-К4.
Особенности
- Прибор работает на низких и высоких частотах. В первом случае (магнитный режим) можно проводить исследование покрытий на ферромагнитном основании, во втором (вихретоковый режим) – покрытий на неферромагнитном основании.
- Данный толщиномер можно также использовать в качестве сканера.
- Высокая точность измерений.
- Широкий выбор преобразователей позволяет использовать данный аппарат для контроля различных типов покрытий.

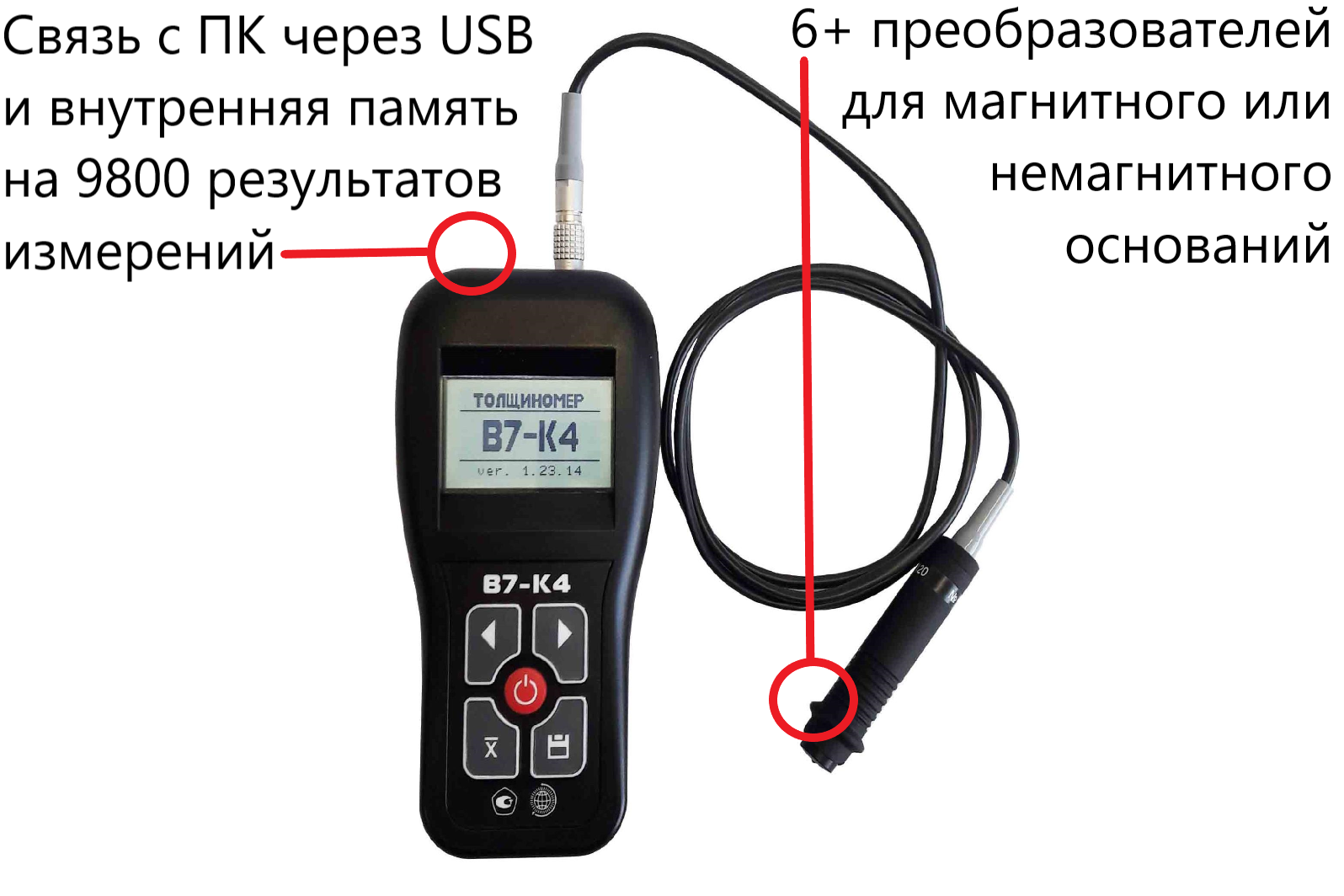

- Толщиномер имеет USB-порт для соединения с ПК. Это дает возможность передавать данные об измерениях, создавать приблизительные шкалы (максимум 20 шт., также их можно записать непосредственно с прибора) и шкалы для отображения результатов в микронах или в миллиметрах (до 14 шт.).
- Предусмотрены режимы выборочного усреднения результатов и автоматической сигнализации брака (АСБ), а также функция автоопределения подключенного датчика.
- Калибровка записанной шкалы может проводиться по одной или двум точкам.
- При длительном простое толщиномер автоматически выключается.
- Прибор имеет встроенную память на 9800 замеров.
Применение
Прибор используется для определения толщины диэлектрических и токопроводящих покрытий, которые нанесены на токопроводящие основания из магнитных и немагнитных материалов. Данная модель применяется в случаях, когда доступ к измеряемому объекту возможен только с одной стороны. При этом объект может быть плоской или цилиндрической формы.
Прибор подойдет для измерения крупногабаритных изделий, доступ к которым затруднен, а также выпуклых поверхностей с радиусом кривизны более 5 мм.
Толщиномер можно использовать в помещениях (например, лаборатория или цех), а также в открытом пространстве. Обратите внимание, что прибор нельзя применять в условиях сильного магнитного поля.
Измеряемые покрытия
- Декоративные, лакокрасочные и другие защитные покрытия на любом токопроводящем основании
- Любые немагнитные (лакокрасочные, гальванические и пр.) покрытия на ферромагнитном (сталь, чугун и пр.) основании
- Любые непроводящие покрытия на неферромагнитном (алюминий, латунь и пр.) основании
Конструкция и принцип действия
Работа прибора основана на сочетании двух технологий – магнитоиндукционного метода и метода вихревых токов.

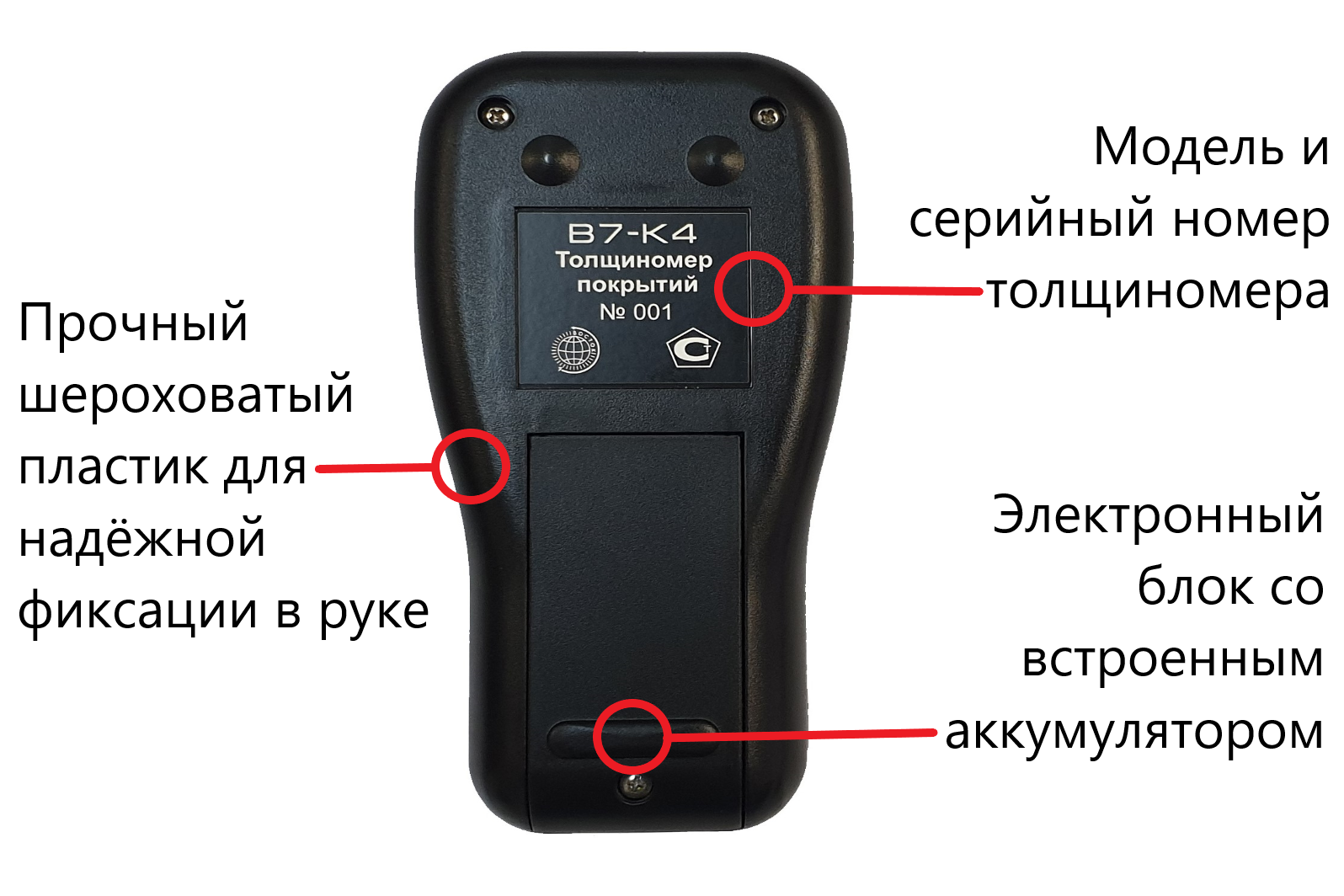

Конструктивно прибор представляет собой электронный блок, к которому присоединяются съемные выносные преобразователи.
Совместимые датчики и их применение приведены в таблице, размещенной в разделе «Технические характеристики».
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 80596-20 |
| Республика Беларусь, Госстандарт | РБ 03 20 2774 |
| Республика Казахстан, КазИнМетр | KZ.02.03.00403-2020/76657-19 |
| Сертификат соответствия | Морского Регистра и Речного Регистра |
Наши специалисты ответят на все интересующие вопросы о преимуществах и цене устройства для измерения толщины покрытий В7-К4, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
Диапазон измерений толщины покрытий, мкм
|
|
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм *Н – измеренное значение толщины покрытий, мкм |
± (0,04·Н+4) |
| Напряжение электрического питания, В от сети 220В/50Гц через блок питания | 5 |
| Диапазон рабочих температур, оС | От +5 до +50 |
| Габаритные размеры, мм, не более (Д*Ш*В) | 150*80*40 |
| Масса, кг, не более | 0,23 |

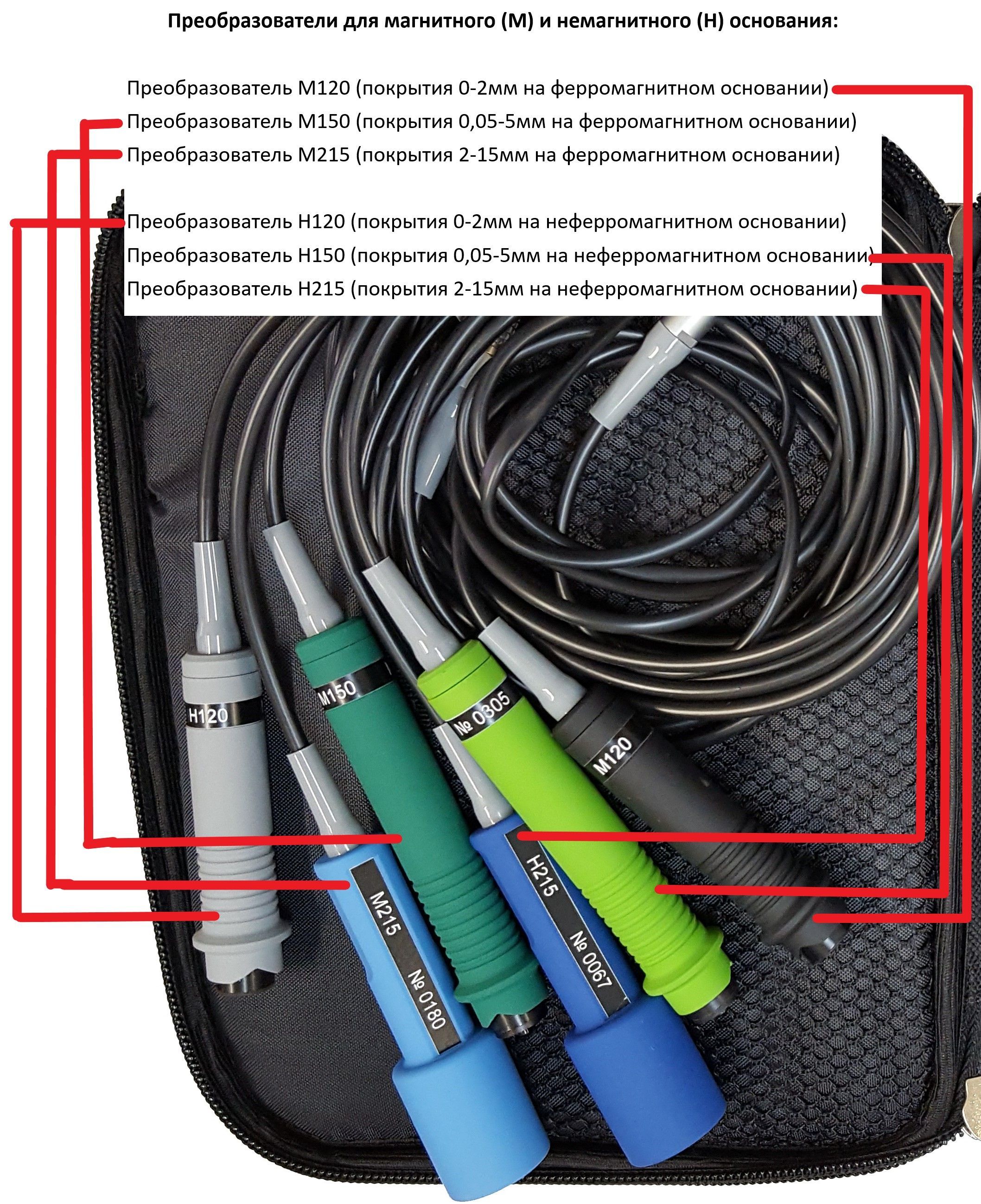

Совместимые преобразователи
| Наименование преобразователя | Применяемость |
| М120 | Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0 до 2 мм |
| М150 | Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 0,1 до 5 мм |
| М215 | Измерение толщины непроводящих покрытий на магнитном основании в диапазоне от 2 до 15 мм |
| Н120 | Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0 до 2 мм |
| Н150 | Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 0,1 до 5 мм |
| Н215 | Измерение толщины непроводящих покрытий на немагнитном основании в диапазоне от 2 до 15 мм |

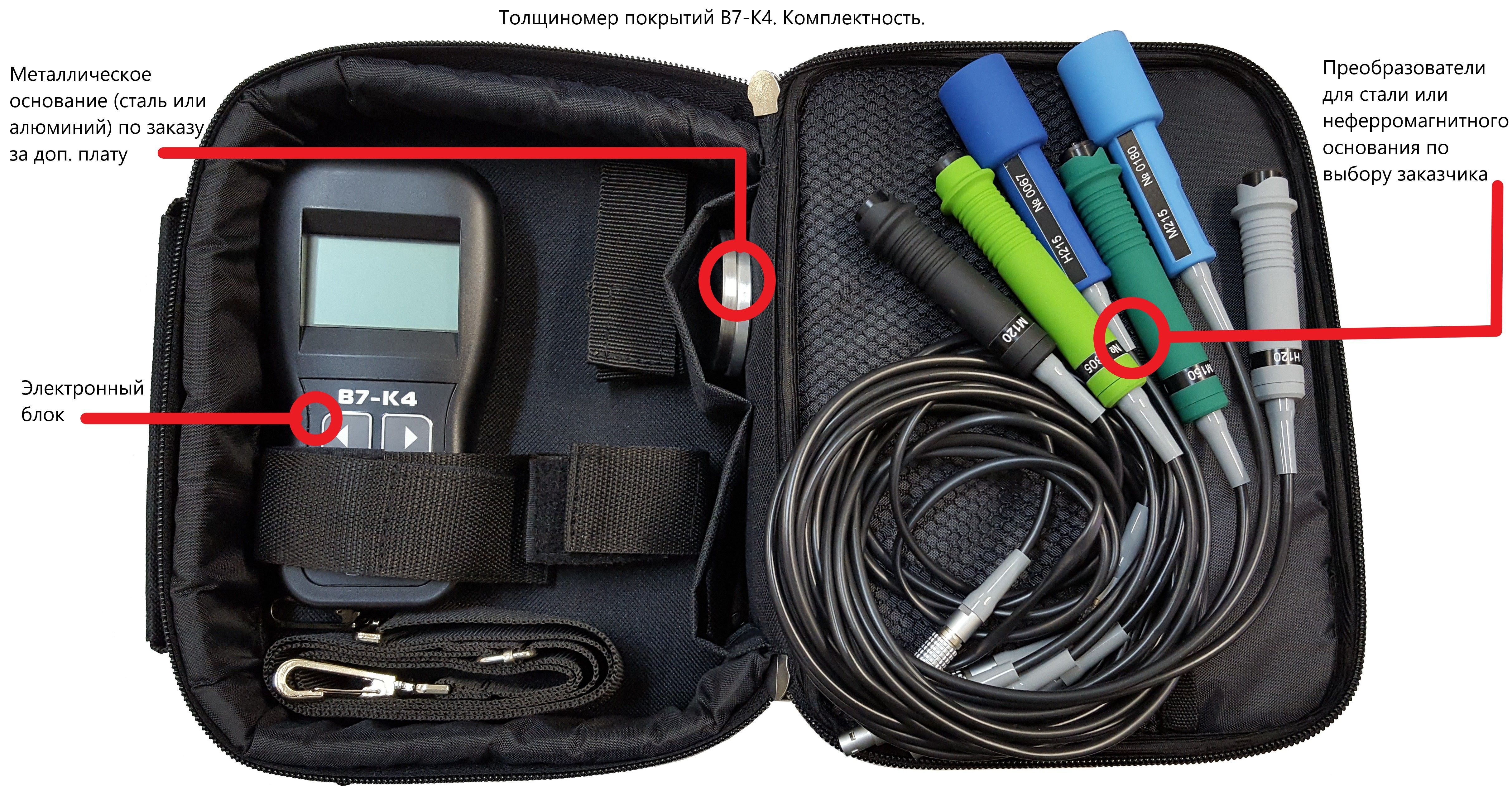

Комплектность
| Наименование | Количество |
| Блок электронный с выносным (съёмным) преобразователем* | 1 шт. |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 шт. |
| Аккумуляторный блок + Блок питания сетевой 220 В с выходным напряжением 5 В и током нагрузки 0,35 А (зарядное устройство) | 3 шт. |
| Кофр для переноски и хранения | 1 шт. |
| Руководство по эксплуатации, объединённое с методикой поверки | 1 экз. |
| USB-кабель и ПО | 1 компл. |
| *тип и количество преобразователей зависит от заказа потребителя | |
|
Дополнительная комплектация
|
|

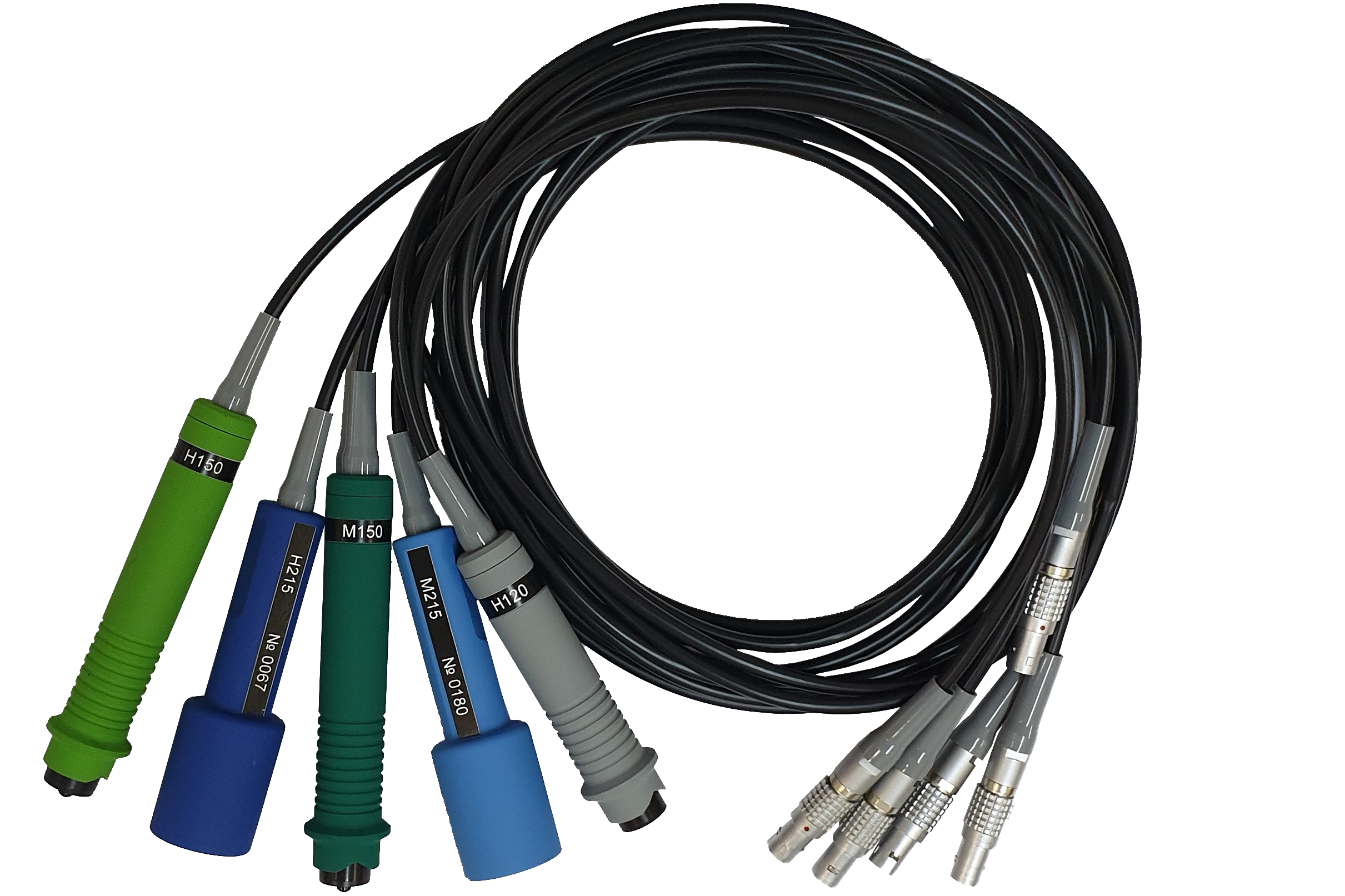

Дополнительные преобразователи на выбор:
|
На заказ |
| Металлическое основание (из стали) | На заказ |
| Металлическое основание (из алюминия или др. неферромагнитного материала) | На заказ |
| Образцы толщины (из плёнок различной толщины) | На заказ |
