Виброметр портативный
Диапазон СКЗ виброскорости: 0,1 – 199,9 мм/с
Диапазон размаха виброперемещений: 0,001 – 1,999 мм
Диапазон амплитуд виброускорений : 0,1 – 199,9 м/с2
В интернет-магазине КИТЕСТ вы можете купить портативный виброметр В7-337 с поверкой от компании «Восток-7».
Прибор предназначен для определения среднего квадратического значения (СКЗ) виброскорости, амплитудного значения виброускорения и размаха виброперемещений. Он используется при контроле механического и поршневого оборудования.
Благодаря используемому методу оптимизированной фильтрации и фильтру низких частот, прибор обеспечивает высокую точность и стабильность измерений при множественных помехах.
Также виброметр В7-337 способен фиксировать пиковые значения виброускорения и виброперемещений и работать в режиме контроля качества, при котором в случае превышения заданных значений отображается предупреждающий сигнал.
Конструкция
- Виброметр В7-337 имеет выносной датчик ускорений, который соединяется с измерительным блоком с помощью кабеля. Такое конструктивное решение позволяет проводить измерения в труднодоступных частях оборудования.
- Для проведения измерений на частотах вибрации ниже 1 кГц и при низком уровне энергии можно установить дополнительную насадку с щупом.

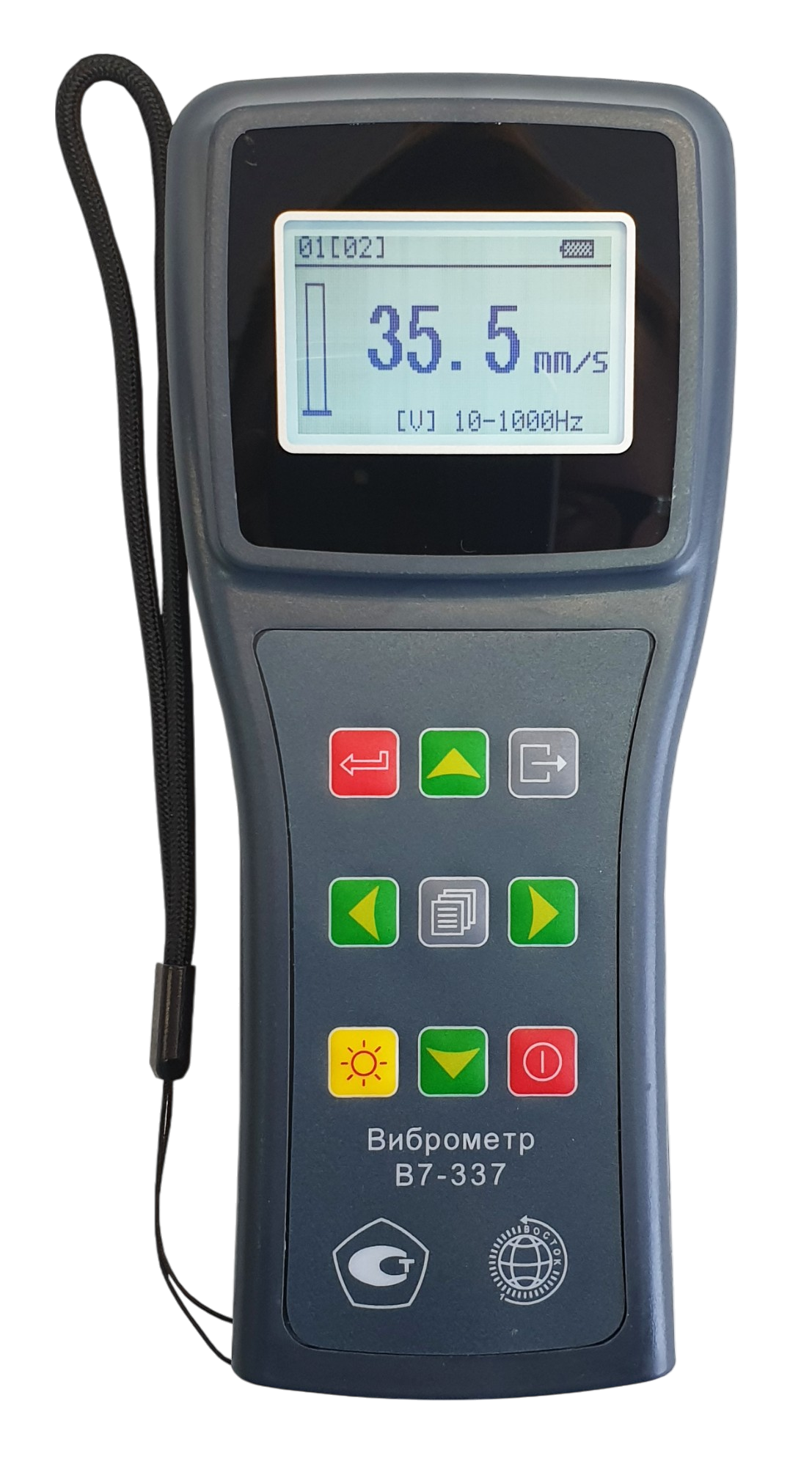

- Данные отображаются на ЖК-дисплее с диагональю 2 дюйма и подсветкой.
- Питание прибора осуществляется от встроенной аккумуляторной батареи или от электросети.
- Ремешок позволяет закрепить прибор на запястье, чтобы сделать работу более удобной и предотвратить выпадание устройства из рук.
- Имеется встроенная память для сохранения результатов измерений.
Принцип работы
- Пьезоэлектрический датчик ускорений принимает механические колебания, преобразует их в электрический сигнал и затем передает его в измерительный блок.
- Измерительный блок принимает сигнал, производит одинарное или двойное интегрирование, вычисляет виброскорость, виброускорение и виброперемещение.
Поверка
После выпуска прибор проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 83954-21 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии ТР ТС | ЕАЭС N RU Д-RU.РА01.В.58242/21 |
Более подробно о виброметрах «Восток-7» вы можете прочитать в отраслевом научно-техническом журнале «ИСУП (Информатизация и системы управления в промышленности)».
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой товара «В7-337 виброметр портативный с поверкой», а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические характеристики
|
Наименование характеристики |
Значение |
|
В7-337 |
|
|
Диапазон измерений СКЗ виброскорости, мм/с |
от 0,1 до 199,9 |
|
Диапазон измерений размаха виброперемещений, мм |
от 0,001 до 1,999 |
|
Диапазон измерений амплитуд виброускорений, м/с2 |
от 0,1 до 199,9 |
|
Диапазон частот при измерениях: -виброскорости, Гц -виброперемещений, Гц -виброускорений, Гц |
от 10 до 1000 от 10 до 500 от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, % |
±15 (в диапазоне частот от 10 до 20 Гц) ±10 (в диапазоне частот св. 20 до 1000 Гц) |
|
Пределы допускаемой относительной погрешности измерений амплитуды виброускорений, % |
±10 (в диапазонах частот от 10 до 20 Гц и св. 5000 до 10000 Гц) ±5 (в диапазоне частот св. 20 до 5000 Гц) |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещений, % |
±10 (в диапазонах частот от 10 до 20 Гц и св. 100 до 500 Гц) ±5 (в диапазоне частот св. 20 до 100 Гц) |
Основные технические характеристики
|
Наименование характеристики |
Значение |
|
В7-337 |
|
|
Диапазон индицируемых скоростей вращения, об/мин |
- |
|
Диапазон индицируемых собственных частот, Гц |
- |
|
Дисплей |
3.5 |
|
Память |
+ |
|
Возможность использования щупа |
+ |
|
Возможность использования датчика температуры и стетоскопа (погрешность 1%, дискретность 1°С) |
- |
|
Напряжение питания от источника постоянного тока, В |
12 |
|
Потребляемая мощность, Вт, не более |
1 |
|
Габаритные размеры, мм, не более: длина; ширина; высота |
178 78,5 28 |
|
Масса, г, не более |
230 |
|
Условия эксплуатации: температура окружающей среды, ºС относительная влажность, %, не более |
от +15 до +35
98 |
|
Время наработки на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Комплектация
|
Модель |
Наименование |
К-во |
|
Все |
Руководство по эксплуатации с Паспортом Свидетельство о поверке (ФГИС АРШИН) |
1 экз. 1 экз. |
|
В7-317, В7-327 |
Виброметр со встроенным датчиком (без 2 шт. батареек AG13/LR44/SR44) Кожаный чехол Отвёртка Картонная коробка |
1 шт. 1 шт. 1 шт. 1 шт. |
|
В7-337 |

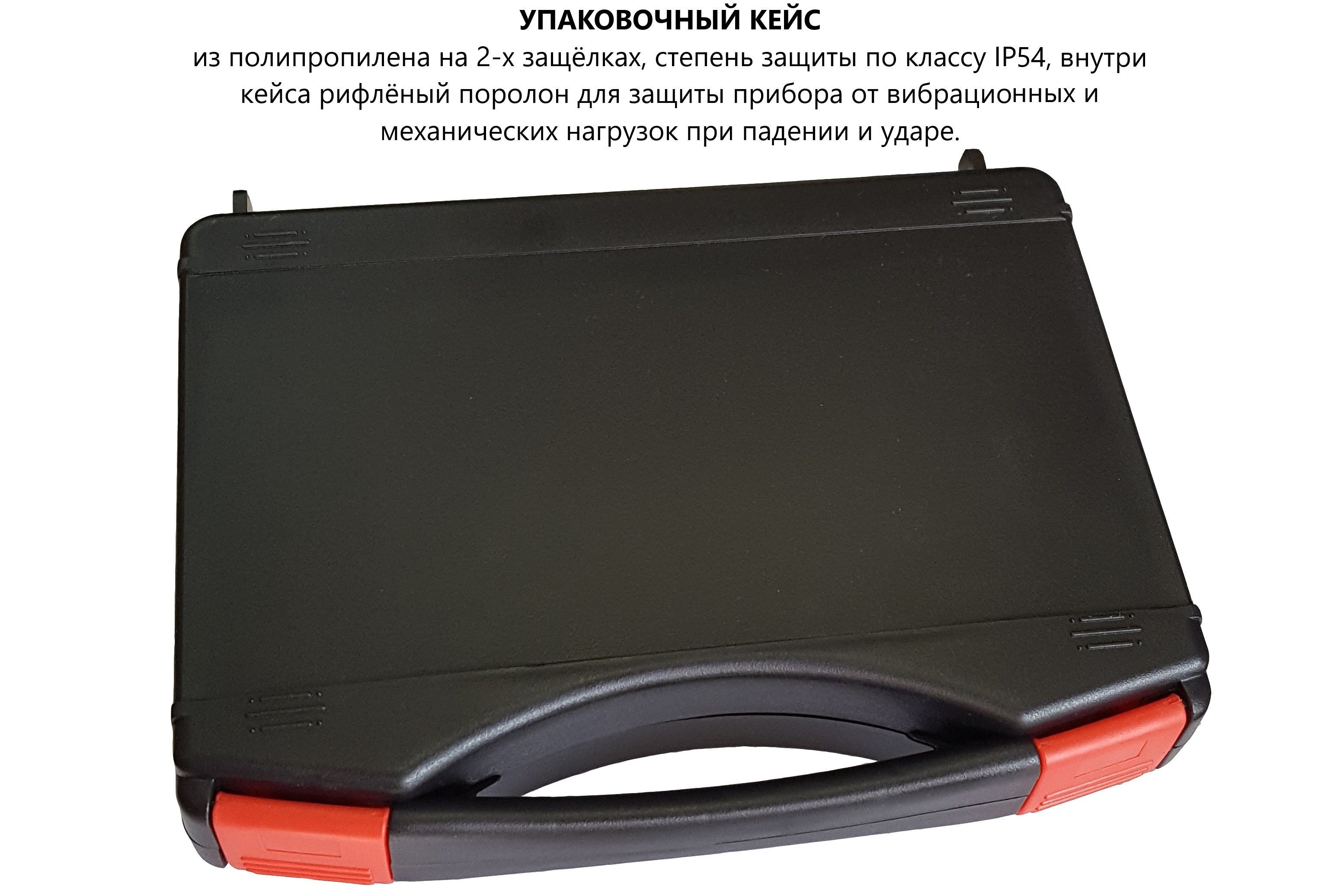

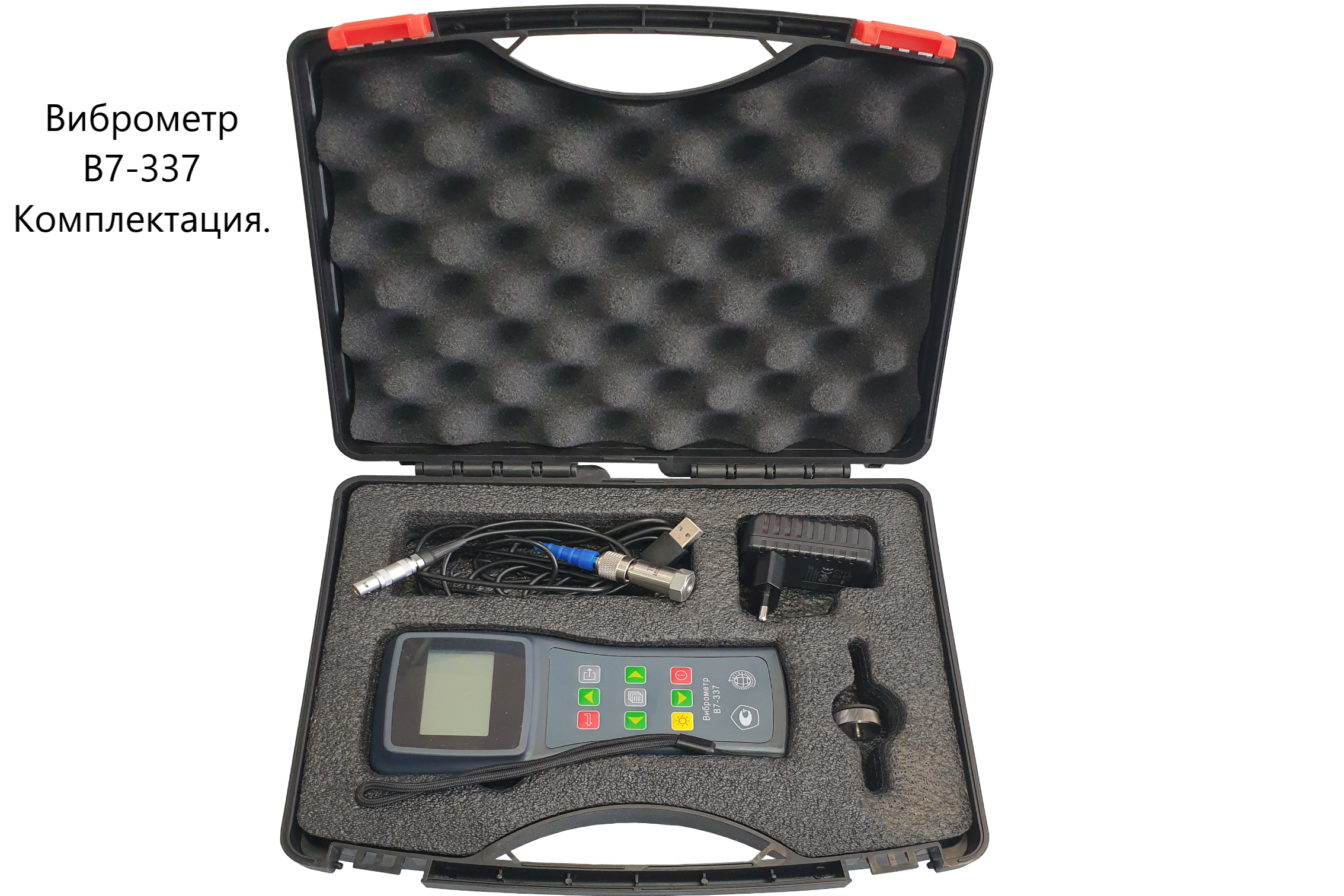

Виброметр Выносной датчик с кабелем Магнитное основание с резьбой М5 Адаптер питания 5В/1000мА Упаковочный кейс |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
В7-357 |
Виброметр Выносной датчик с кабелем Магнитное основание с резьбой М5 Адаптер питания 9В/1000мА Рулон бумаги термопринтера Упаковочный кейс |
1 шт. 1 шт. 1 шт. 1 шт. 2 шт. 1 шт. |
|
В7-220 |
Виброметр В7-220 (без батарейки Крона LR61/6F22) на выбор: · с выносным датчиком · со встроенным датчиком и щупом коротким для измерений на высоких частотах Упаковочный кейс |
1 шт.
1 шт. |
|
Дополнительная комплектация |
||
|
В7-557 |

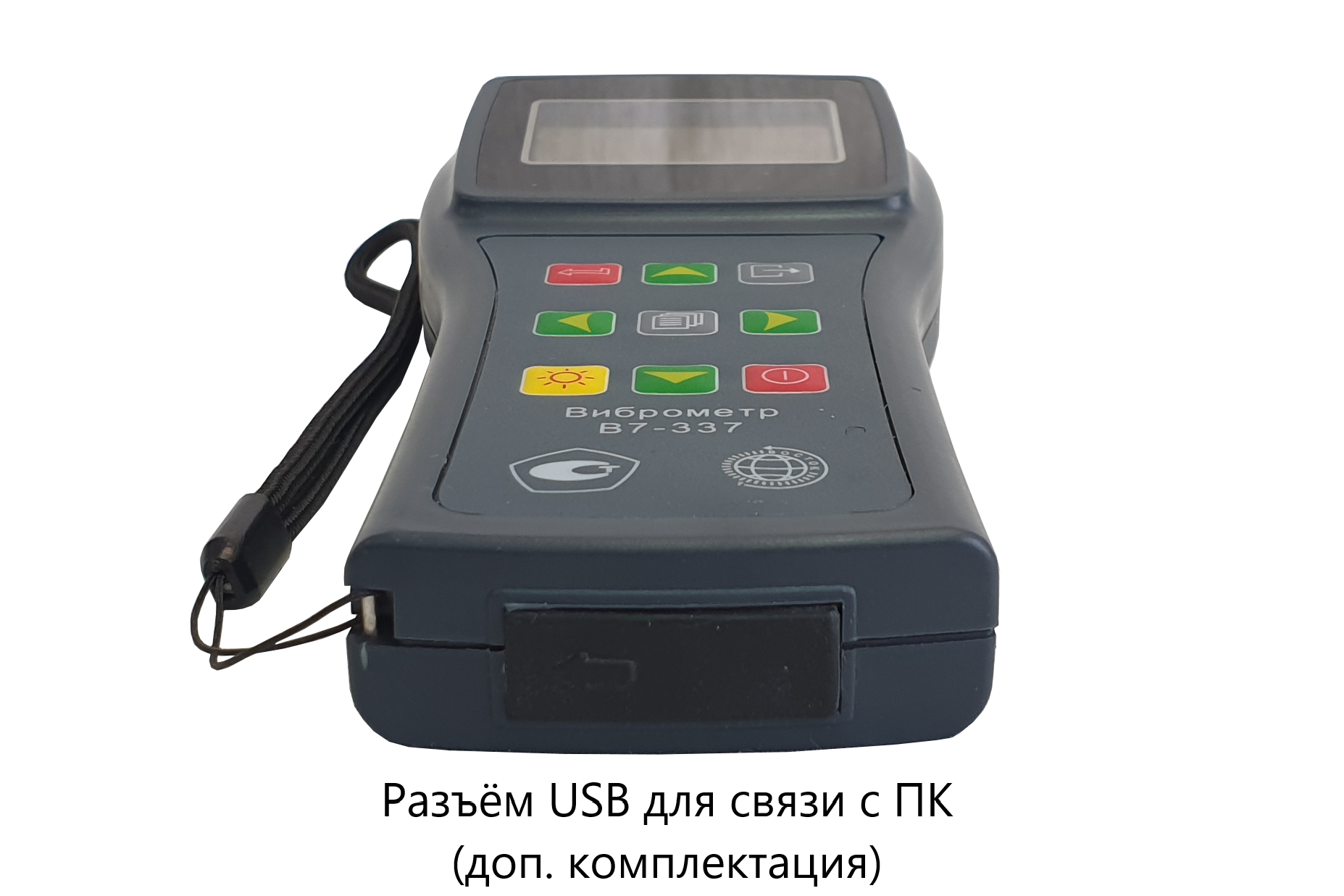

ПО обработки данных с USB-кабелем для связи с ПК Щуп со штифтом М5 для датчика Лазерный датчик частоты вращения с кабелем 1,2 м и 2 свето-возвращающие метки |
На заказ На заказ
На заказ |
|
В7-220 |
Выносной датчик измерения температуры (термопара тип К, диапазон -20…+400 0С) с кабелем Щуп длинный для измерений в диапазоне низких частот от 10 Гц до 1 кГц Магнитное основание с резьбой М5 Наушники-стетоскопа 2B 10кОм |
На заказ На заказ На заказ На заказ |
