Толщиномер покрытий
Диапазон измерения: 0,7 – 300 мм
Дискретность отсчёта: 0,1 / 0,01 мм
Вес: 250 г
В интернет-магазине КИТЕСТ вы можете купить толщиномер для ультразвукового неразрушающего контроля В7-297.
Конструкция и принцип действия
Работа прибора основана на ультразвуковом эхо-импульсном методе. Он заключается в измерении времени двойного прохода УЗ волн через исследуемый объект. Затем исходя из этого значения и известной скорости распространения ультразвука в материале происходит вычисление толщины.

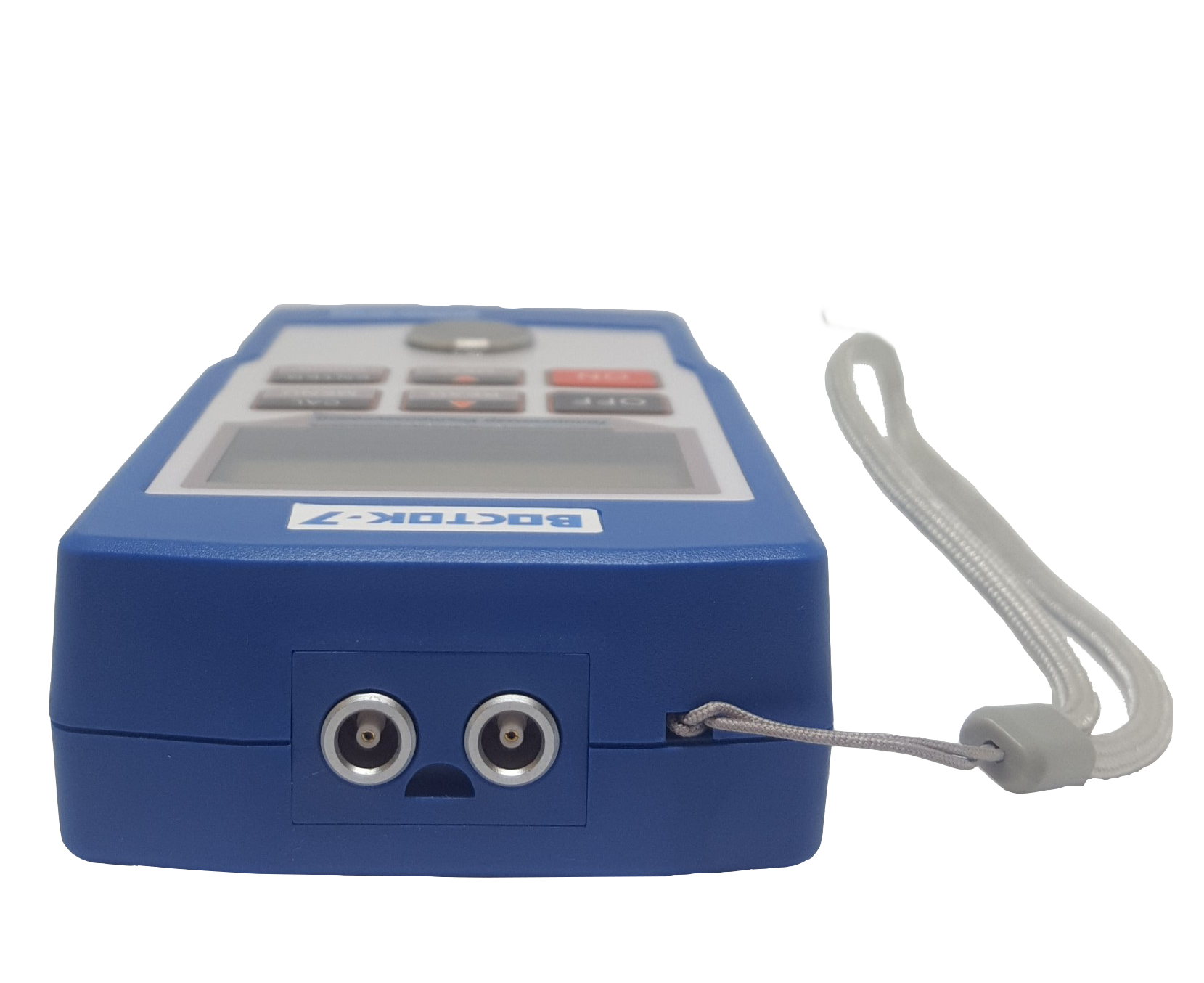

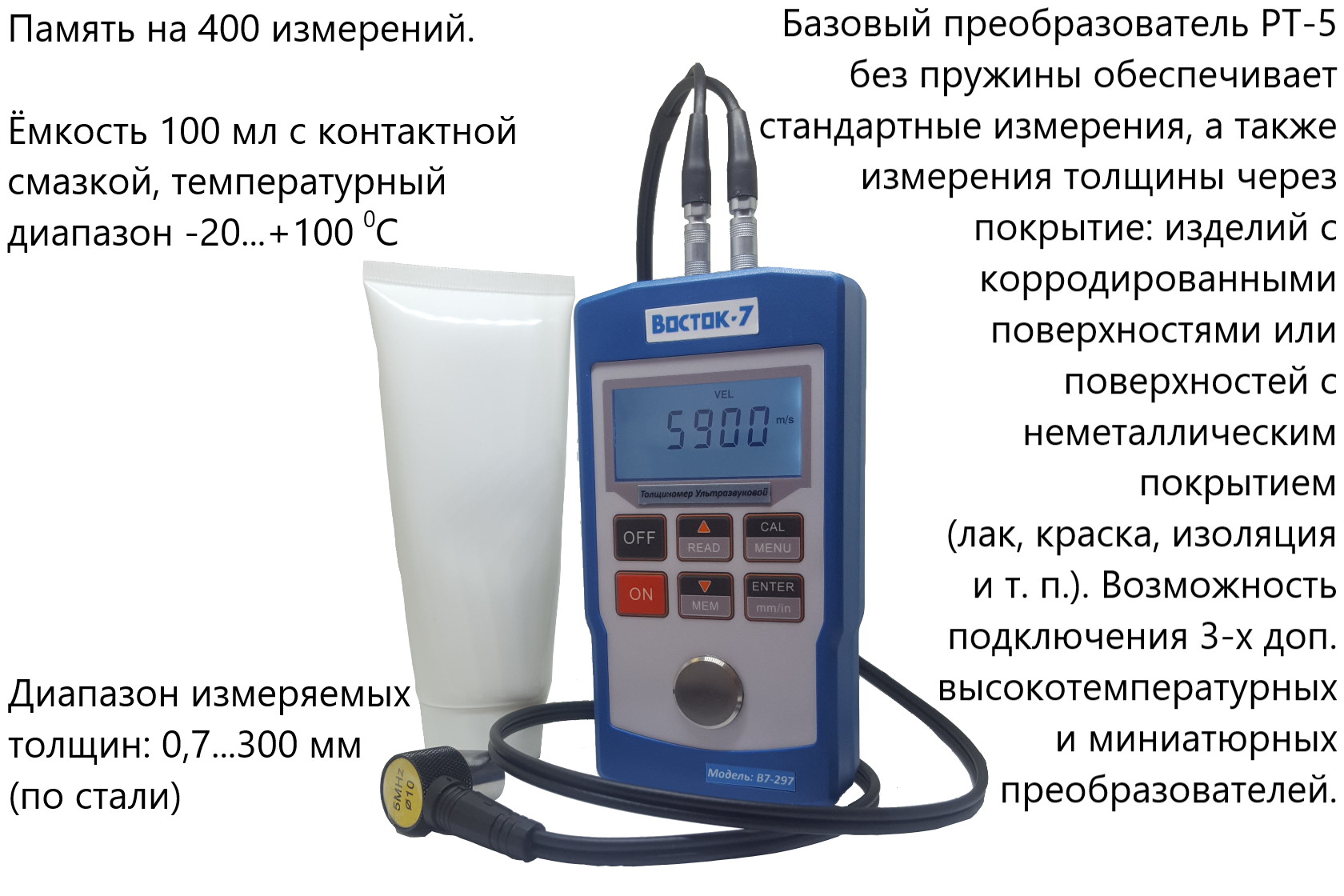

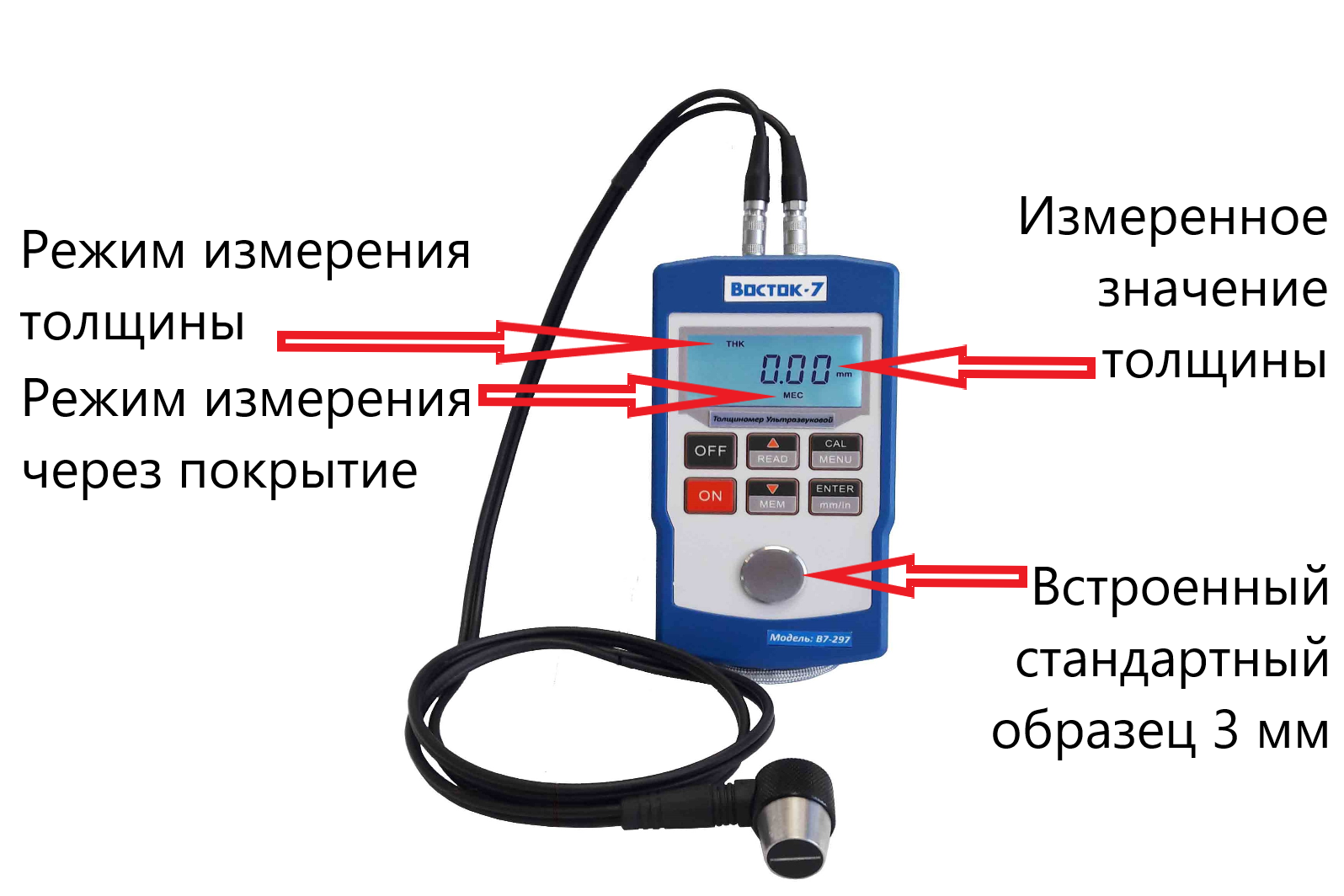

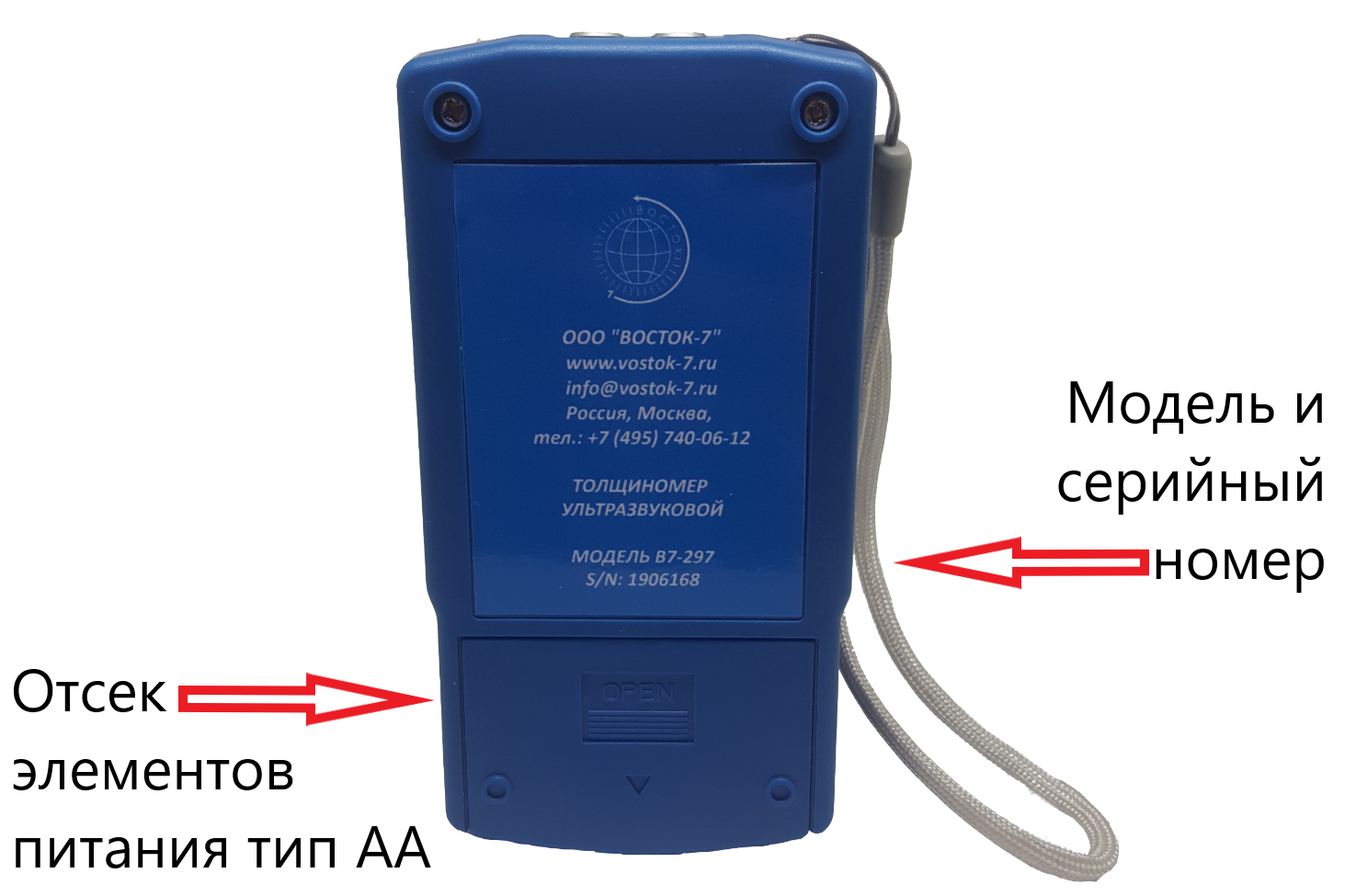

Прибор состоит из электронного блока, на лицевой стороне которого имеются экран, на котором отображаются результаты замеров, кнопки для управления и встроенная стальная пластина для точной настройки задержки в призме датчика.
К электронному блоку подключен выносной ультразвуковой пьезоэлектрический преобразователь (ПЭП), работающий через кабель. Прибор совместим с 4 типами датчиков, которые подходят для контроля объектов с разным состоянием поверхности и с разной толщиной, а также в температурном диапазоне от -10°C до 400°C.
Для толстых, сильно ослабляющих или рассеивающих материалов (например, чугуна) используются датчики, работающие на низких частотах. Для труб с тонкими или кривыми стенками – миниатюрные преобразователи.
Базовый датчик РТ-5 помещается внутрь каретки с боковыми цилиндрическими пазами. Э то позволяет упростить контроль прутков и тонких труб. Благодаря интегрированным пружинам, датчик к плотно прилегает к криволинейным поверхностям трубы или гиба с нормированным усилием. Таким образом, прибор подойдет для контроля изогнутых поверхностей разных диаметров.
Имеется дополнительный режим двойного эхо-сигнала, который позволяет точно замерить толщину металлического основания, на которое нанесена краска или защитное покрытие. При этом не нужно разрушать покрытие или поверхность. Эта функция полезна при неразрушающем контроле изделий, в которые глубоко проникла коррозия (например, трубы, сосуды давления и т. д.).
В памяти прибора можно сохранить до 400 результатов измерений.
Применение
Определение толщины объектов из:
- металлов и сплавов; пластмасс;
- керамик;
- композитов;
- эпоксидных смол;
- стекла;
- других материалов.
Диапазон измерения (для стальных объектов) составляет от 700 мкм до 300 мм.
Данная модель может работать как с неметаллическими покрытиями (например, лакокрасочные или изоляционные), так и с поверхностями, покрытыми коррозией. Она используется в случаях, когда доступ к измеряемому объекту возможен только с одной стороны. При этом поверхность объекта может быть плоской или цилиндрической формы.
Толщиномер можно использовать в помещениях (например, лаборатория или цех), а также в открытом пространстве.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 81067-21 |
Наши специалисты ответят на все интересующие вопросы о преимуществах и цене прибора для измерения толщины В7-297, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
Диапазон измерения толщины, мм: преобразователь РТ-5 преобразователь GT-5 преобразователь XT-5 |
от 2,0 до 300,0 от 2,0 до 100,0 от 0,7 до 90,0 |
| Точность (дискретность, шаг отсчёта) измерения, мм | 0,1 / 0,01 |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм - преобразователь PT-5 - преобразователь GT-5 - преобразователь XT-5 H – измеренное значение толщины, мм |
±0,5 ±(0,005H+0,1) ±(0,005H+0,1) |
| Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм - для преобразователя с частотой 2 и 5 МГц |
20 |
| Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм - для преобразователя с частотой 2 и 5 МГц |
1.2 |
| Диапазон измерения скорости ультразвука, м/с | 1000…9999 |
| Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм | 80 |
| Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм | 160 |
| К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) | 3 (1*) |
| Длина кабеля преобразователя, не менее, мм | 900 |
| Температура поверхности контролируемых изделий, °С | -10…+60 (+400*) |
| Память | 400 значений |
| Температурный диапазон окружающей среды при работе толщиномера, °С | 0…+35 |
| Верхнее значение относительной влажности при 35 °С, % | 90 |
| Элементы питания: от батарей или аккумуляторов | 2 шт. 1,5 V тип АА |
| Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 90 |
| Время авто выключения прибора, мин | 3 |
| Гарантийный срок эксплуатации, мес | 12 |
| Габаритные размеры Д*Ш*В, мм | 70*30*125 |
| Масса прибора (без элементов питания), кг | 0,25 |
Типы преобразователей
| Модель | Диапазон по стали, мм | Ø контактного элемента, мм | Частота, МГц | Рабочая температура 0С | Мин. предел*, мм | Назначение, описание. |
| Преобразователи для стандартных измерений | ||||||

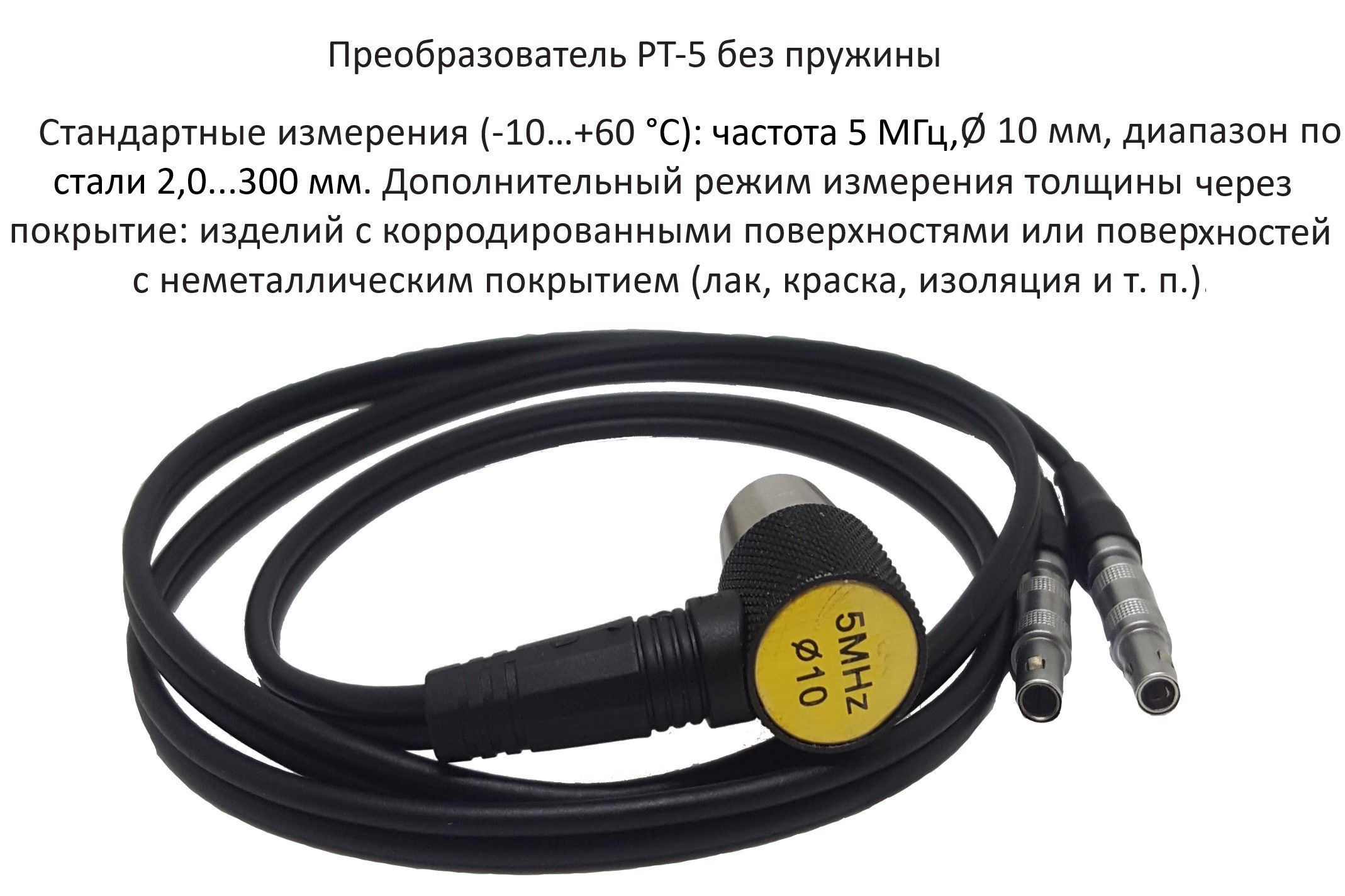

| РТ-5 без пружины** | 2…300 | 10 | 5 | -10…+70 | 20х3 | Входит в базовый комплект В7-297. Дополнительный режим измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.). |

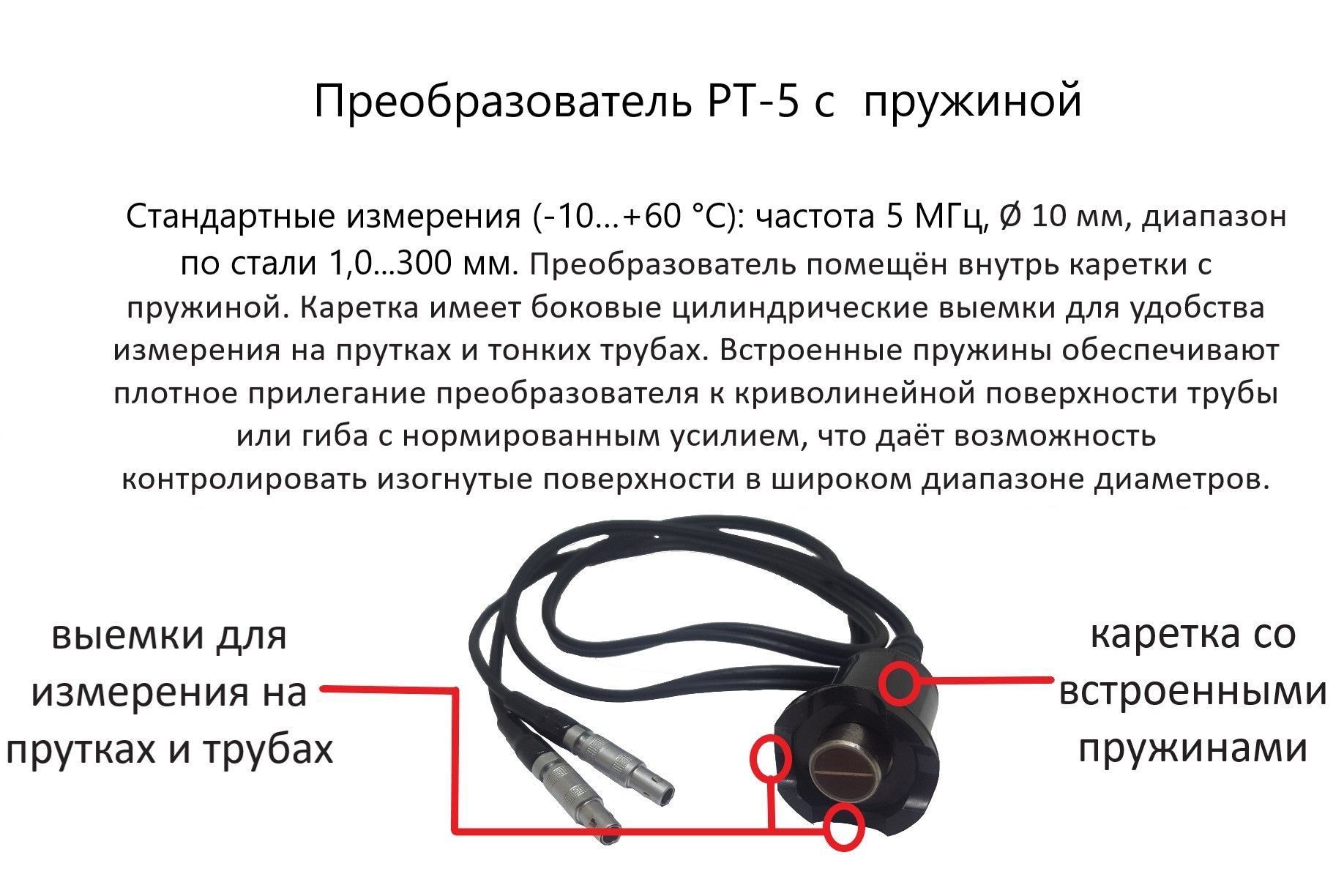

| РТ-5 с пружиной** | 1…300 | 10 | 5 | -10…+70 | 20х3 | По заказу: преобразователь помещён внутрь каретки с пружиной. Каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах. Встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров. |

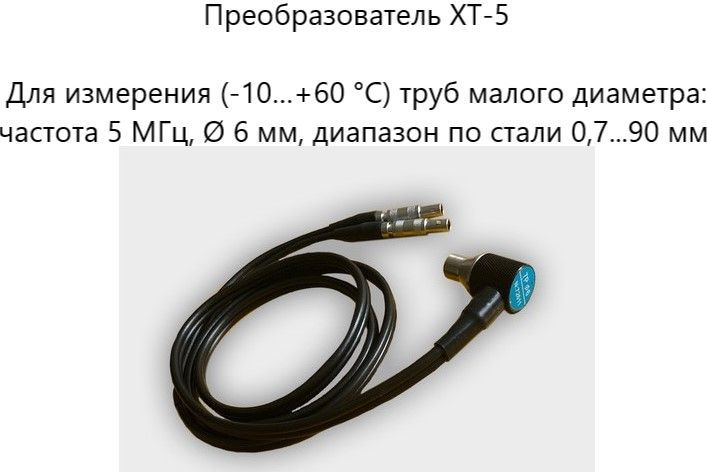

| ХТ-5** | 0,8…90 | 6 | 5 | -10…+70 | 20х3 | По заказу: миниатюрный датчик для измерения в малых трубах |
| Преобразователи для высокотемпературных поверхностей | ||||||

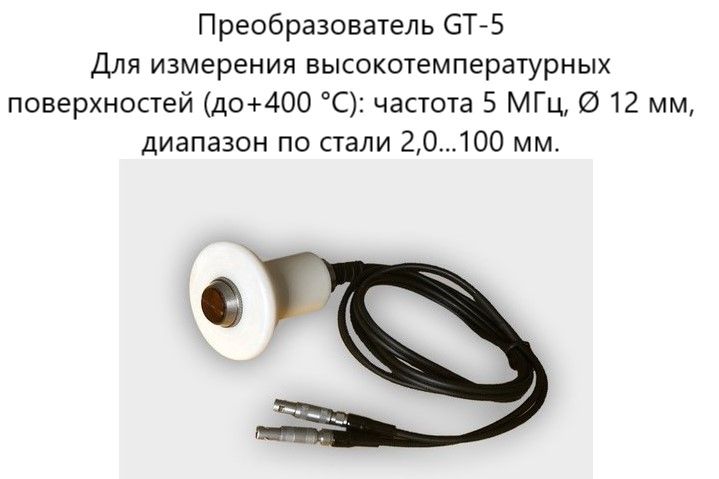

| GT-5** | 2…300 | 12 | 5 | 0…+400 | 20х3 | По заказу. |
Мин. предел*- мин. радиус кривизны х мин. толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны.
** - типы преобразователей, на которые оформляется поверка толщиномера.

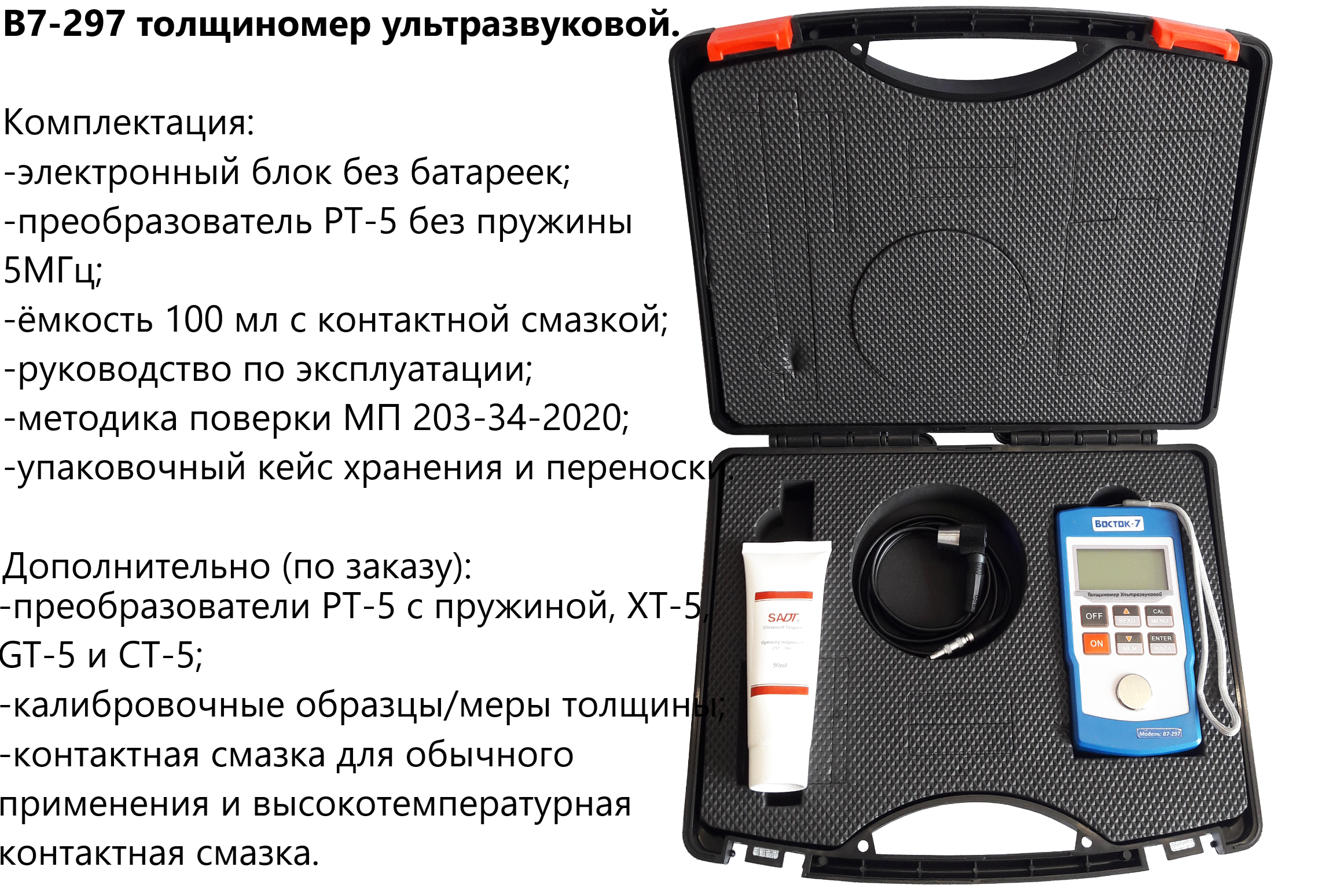

Базовая комплектация
- Блок электронный без батареек
- Преобразователь РТ-5 без пружины (базовый) 5 МГц
- Ёмкость 100 мл с контактной смазкой
- Руководство по эксплуатации
- Методика поверки
- Упаковочный кейс для хранения и переноски
Дополнительная комплектация (по заказу)
- Преобразователи различного назначения: РТ-5 с пружиной, ХТ-5, GT-5 и CT-5
- Калибровочные образцы / меры толщины
- Контактная смазка для обычного применения и высокотемпературная контактная смазка
