Толщиномер покрытий
Диапазон измерения: 0,8 – 300 мм
Точность: 0,1
Вес: 200 г
В интернет-магазине КИТЕСТ вы можете купить толщиномер для ультразвукового неразрушающего контроля В7-227.
Особенности
- Прибор имеет такие функции, как: определение скорости звука, коррекция сигнала, режимы A- и B-сканирования, калибровка по двум точкам, настройка минимального и максимального значений, а также уровней усиления приемного тракта для ряда материалов с высоким затуханием сигнала.
- Возможность сохранить до 100000 результатов, а также 1000 диаграмм сигналов A/B-сканирования во внутреннюю память прибора. Диаграммы и значения толщины могут быть сохранены как в одном файле, так и отдельно.

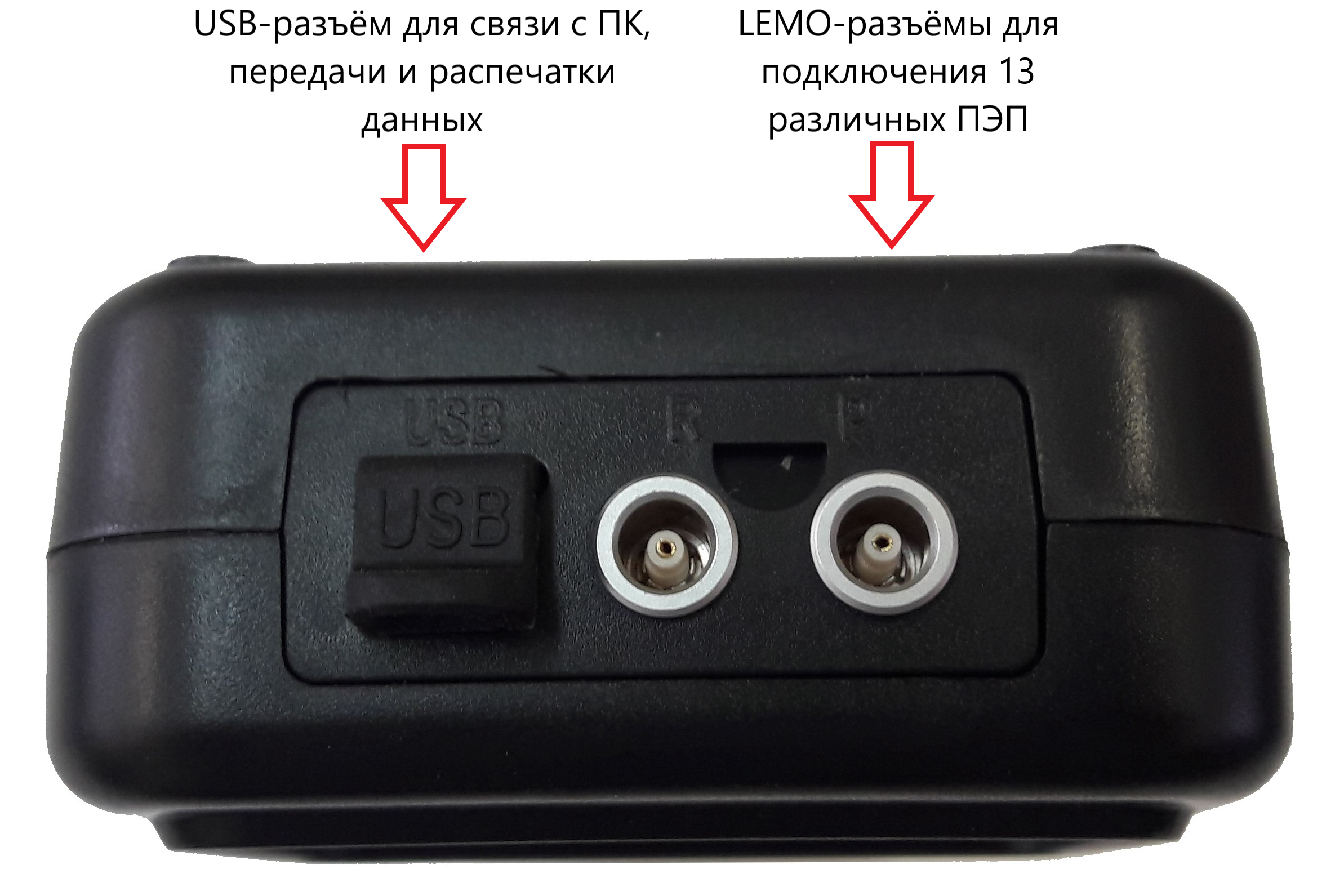

- Имеется USB-порт для соединения с ПК и передачи результатов измерений.
Конструкция и принцип действия
Работа прибора основана на ультразвуковом эхо-импульсном методе. Он заключается в измерении времени двойного прохода УЗ волн через исследуемый объект. Затем исходя из этого значения и известной скорости распространения ультразвука в материале происходит вычисление толщины.

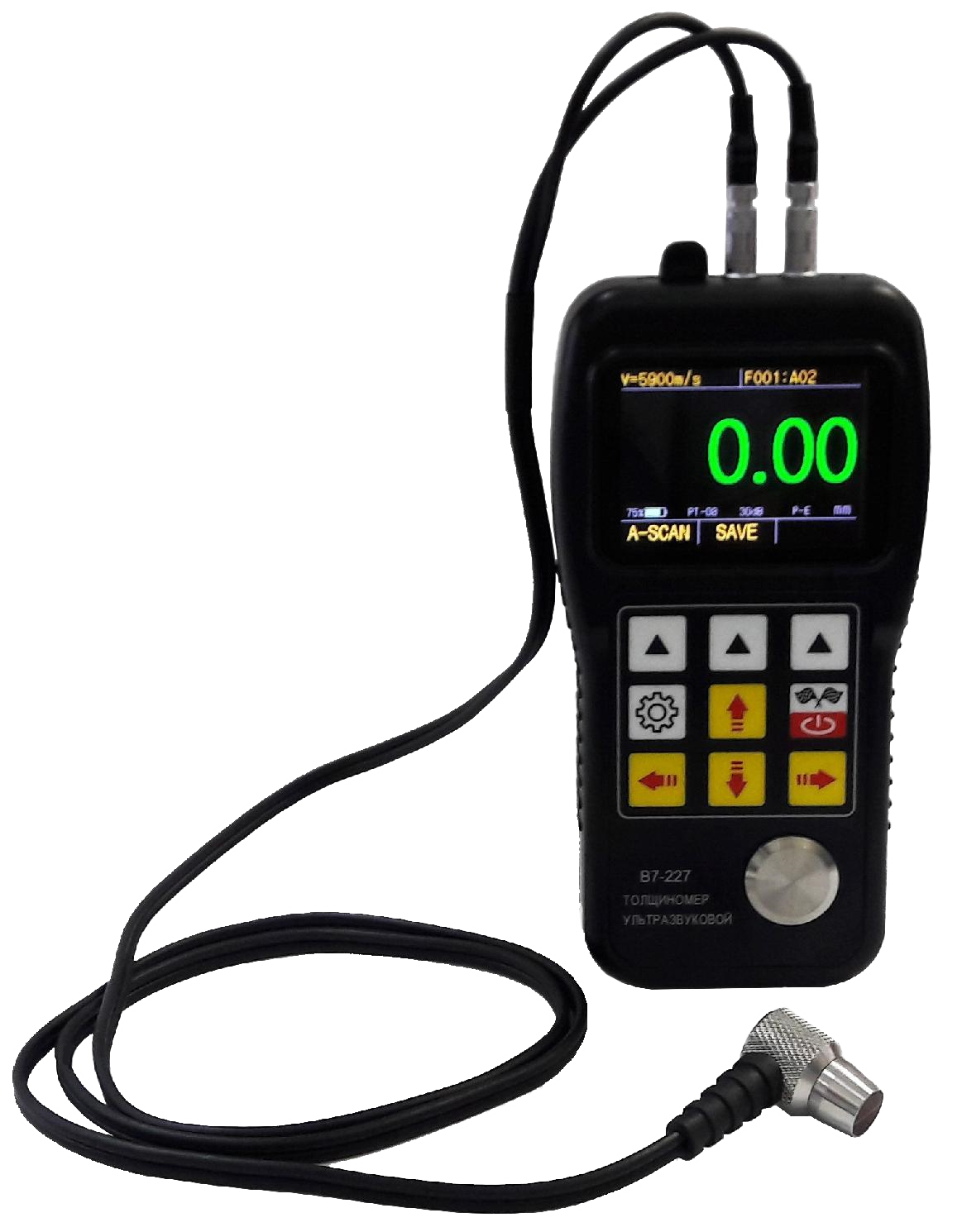

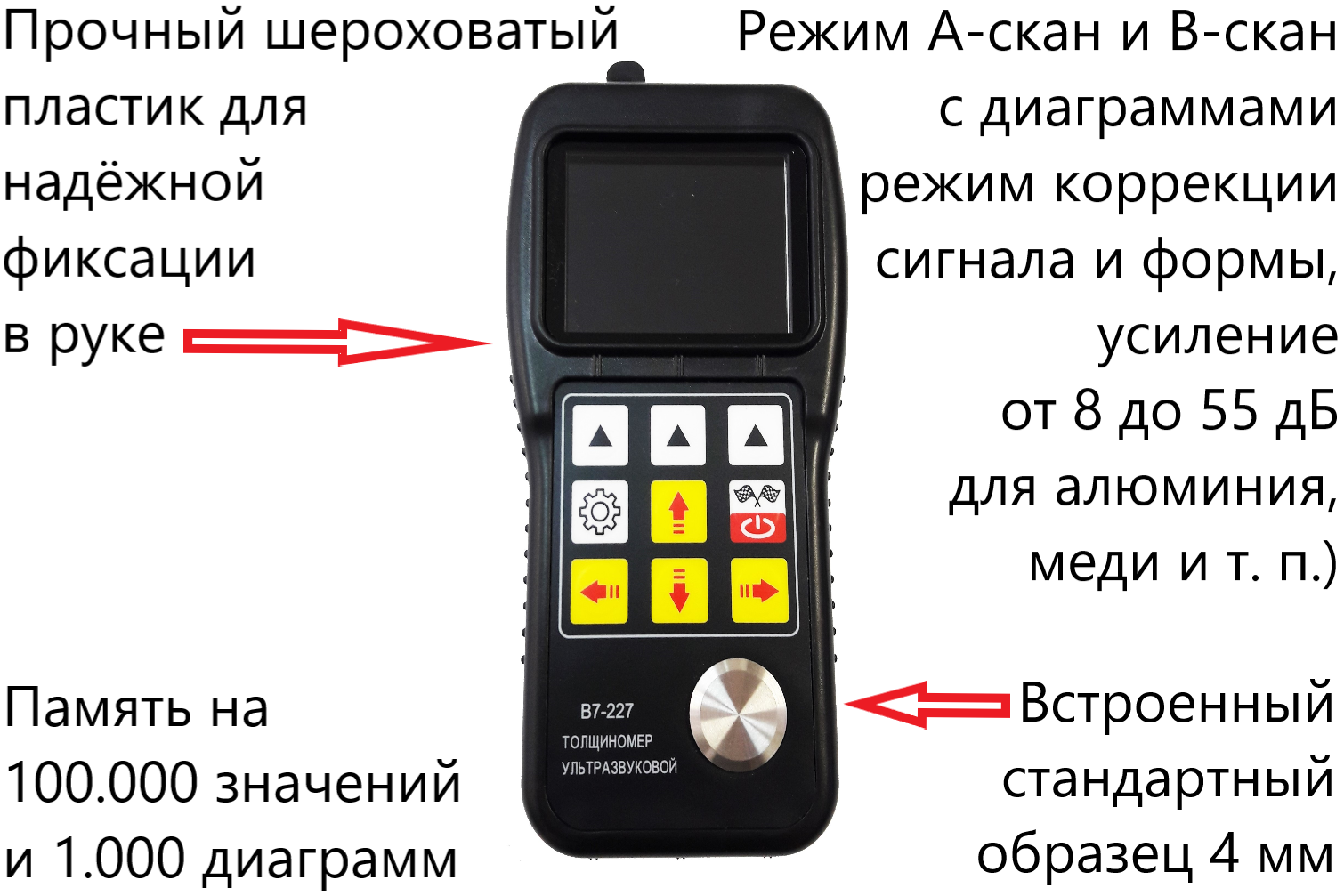

Прибор состоит из электронного блока, на лицевой стороне которого имеются экран, на котором отображаются результаты замеров, кнопки для управления и встроенная стальная пластина для точной настройки задержки в призме датчика.
К электронному блоку подключен выносной ультразвуковой пьезоэлектрический преобразователь (ПЭП), работающий через кабель. Прибор совместим с 13 типами датчиков для замера толщины изделий с разным состоянием поверхности и с разной толщиной, а также в температурном диапазоне от -10°C до 350°C.
Для толстых, сильно ослабляющих или рассеивающих материалов (например, чугуна) используются датчики, работающие на низких частотах. Для труб с тонкими или кривыми стенками – миниатюрные преобразователи. Также имеется специальный преобразователь для замера толщины через покрытие (например, коррозию).
Применение
Определение толщины объектов из:
- металлов и сплавов; пластмасс;
- керамик;
- эпоксидных смол;
- стекла;
- других материалов.
Данная модель может работать как с неметаллическими покрытиями (например, лакокрасочные или изоляционные), так и с поверхностями, покрытыми коррозией.
Диапазон измерения (для стальных объектов) составляет от 800 мкм до 508 мм.
Данная модель используется в случаях, когда доступ к измеряемому объекту возможен только с одной стороны.
Толщиномер можно использовать в помещениях (например, лаборатория или цех), а также в открытом пространстве.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 81067-21 |
Наши специалисты ответят на все интересующие вопросы о преимуществах и цене прибора для измерения толщины В7-227, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Наименование характеристики | Значение |
Диапазон измерений толщины (по стали), мм
|
|
| Дискретность отсчёта, мм | 0,1 |
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм
|
|
| 1) через покрытие, в т. ч. коррозию, данная функция доступна в модели В7-237 и недоступна в модели В7-227; H – измеренное значение толщины, мм. |
|
| Диапазон скоростей распространения ультразвуковых волн, м/с | от 1000 до 9999 |
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм
|
|
| Количество сохранённых в памяти прибора скоростей звука | 5 |
| Шероховатость поверхности (Rz) со стороны ввода УЗК, мкм, не более | 80 |
| Шероховатость поверхности (Rz) со стороны, противоположной стороне ввода УЗК, мкм, не более | 160 |
| Память | 100.000 значений и 1.000 диаграмм |

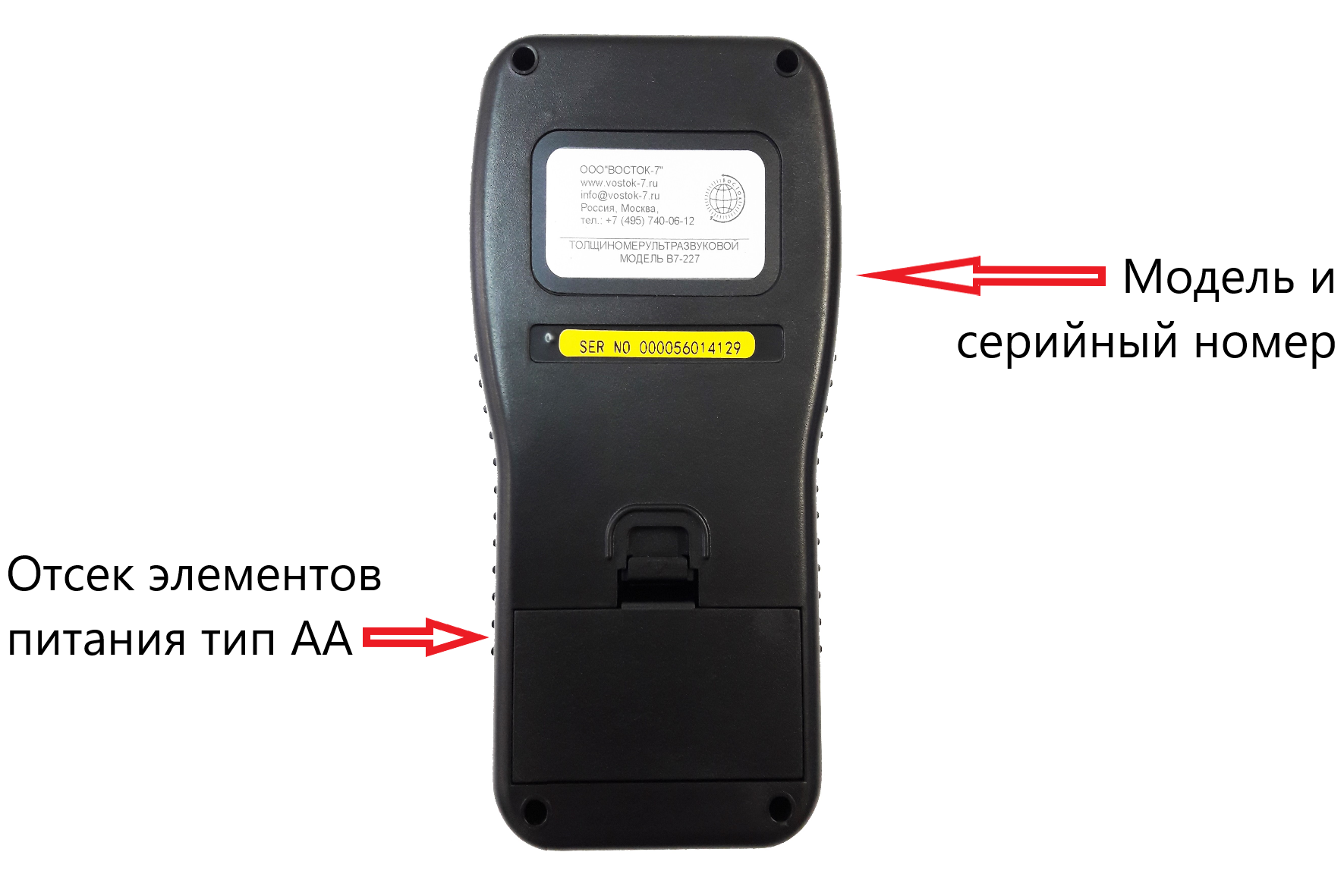

| Питание осуществляется от двух батарей типа АА напряжением, В | 3 |
| Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 200 |
| Время авто выключения прибора при отключённом ПЭП, мин | 5 |
| Гарантийный срок эксплуатации, месяц | 24 |
Габаритные размеры, мм, не более:
|
|
| Масса, г, не более | 200 |
| Температура поверхности контролируемых изделий (*высокотемпературные), °С | -10…+60 (+350…+550*) |
Условия эксплуатации:
|
от 0 до + 35 |
Типы преобразователей
| Модель | Диапазон по стали, мм | Ø контактного элемента, мм | Частота, МГц | Рабочая температура, 0С | Назначение |
| Преобразователи для стандартных измерений | |||||

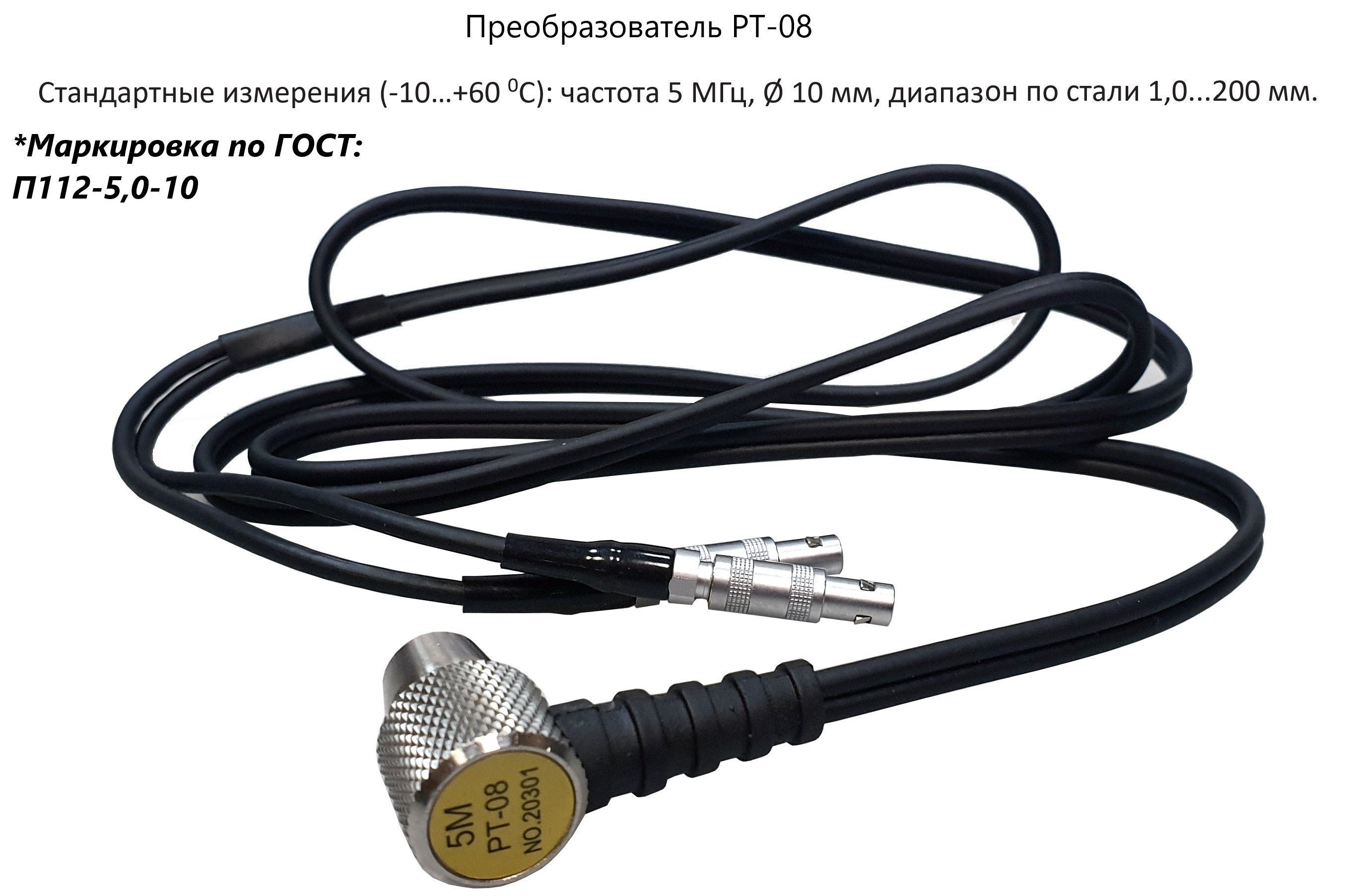

| PT-08* (П112-5,0-8) | 1…200 | 8 | 5 | -10…+70 | Входит в базовый комплект В7-227. Для стандартных измерений прямолинейных и изогнутых поверхностей. |
| TC500 (П112-5,0-5) | 0,8…60 | 5 | 5 | -10…+70 | По заказу: миниатюрный датчик для измерения в малых трубах |
| Преобразователи для малых толщин | |||||
| РТ-06* (П112-7,0-8) | 1…75 | 8 | 7 | -10…+70 | По заказу: миниатюрный датчик для измерения в малых трубах, тонкостенных труб или труб с малой кривизной стенки |
| РТ-04* (П112-10,0-4) | 0,8…10 | 4 | 10 | -10…+70 | |

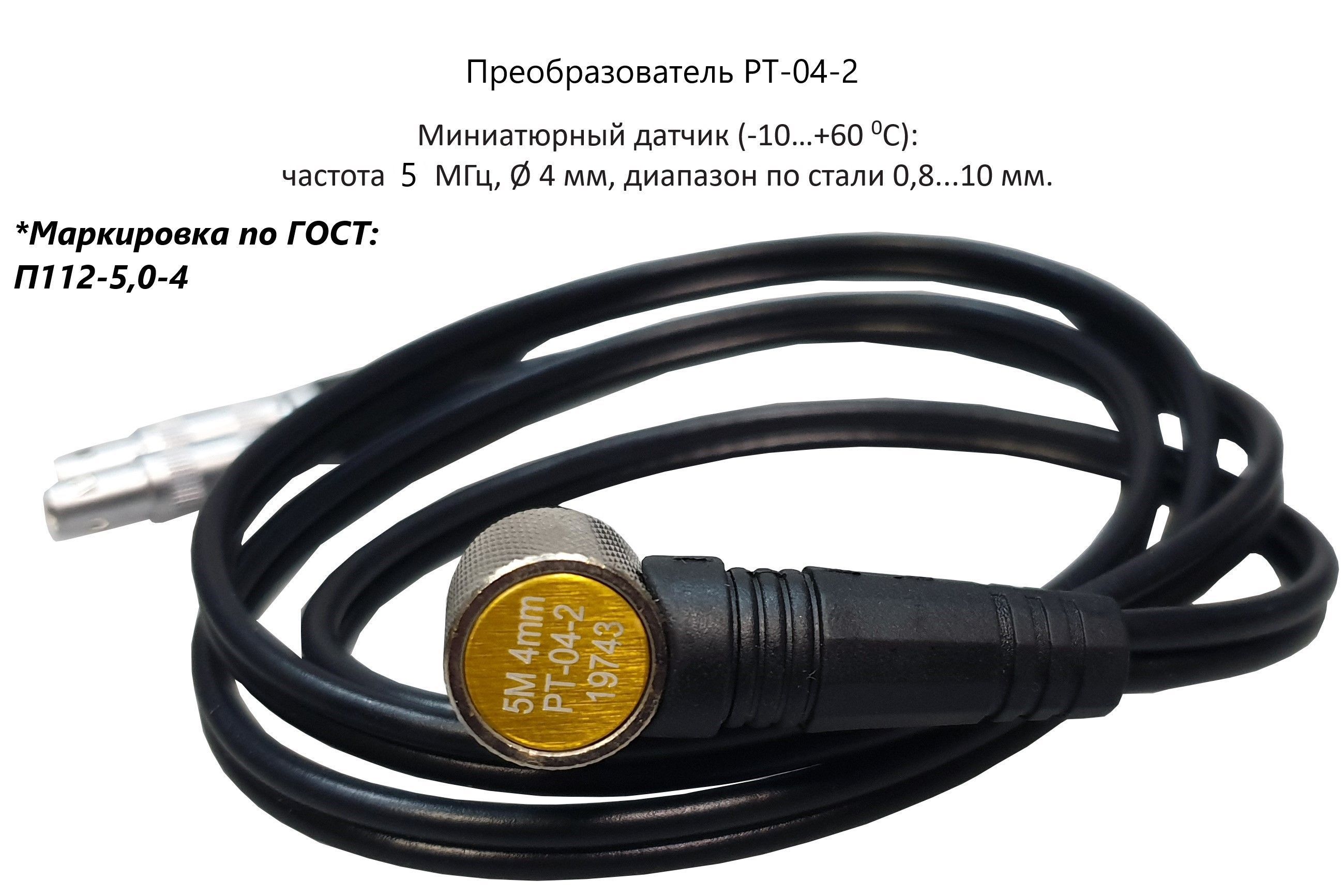

| РТ-04-2* (П112-5,0-4) | 0,8…12 | 4 | 5 | -10…+70 | |
| Преобразователи для больших толщин и материалов с большим затуханием ультразвука (в т. ч. чугуна) | |||||
| ZТ-12* (NO2) (П112-2,0-12) | 3…300 | 12 | 2 | -10…+70 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 0…300 мм. По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 3…400 мм. |
| ZT-12-2 (П112-2,0-17) | 4…508 | 17 | 2 | -10…+70 | |
| Преобразователи для высокотемпературных поверхностей | |||||
| GT-13-2* (П112-5,0-14) | 4…80 | 14 | 5 | -20…+550 | По заказу: для высокотемпературных поверхностей. |
| GT-13* (П112-5,0-14) | 4…80 | 14 | 5 | -20…+350 | |
* - типы преобразователей, на которые оформляется поверка толщиномера В7-227.

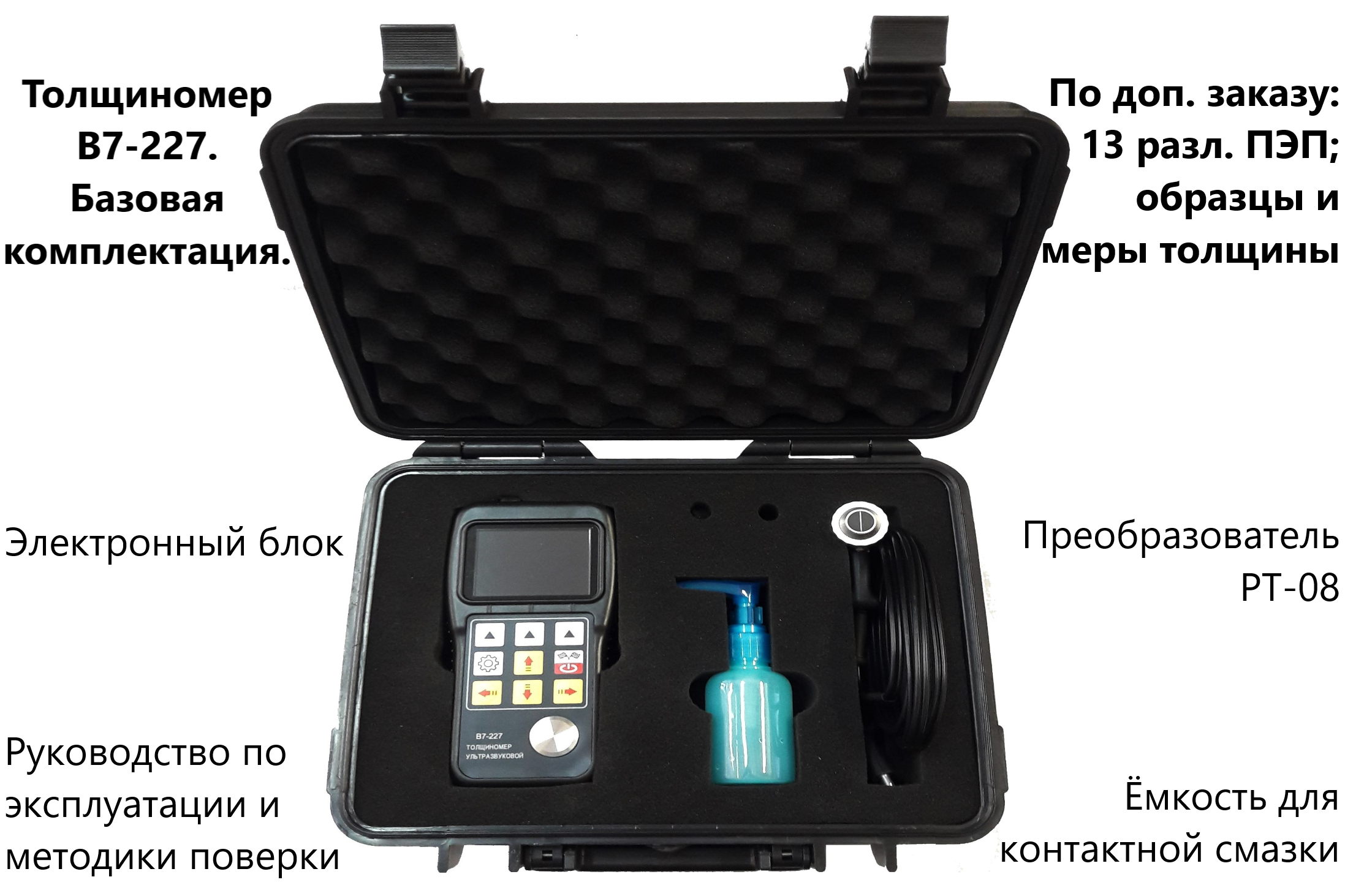

Базовая комплектация
- Блок электронный без батареек
- Преобразователь РТ-08 (для В7-227) и ТС510 (для В7-237)
- Ёмкость для контактной смазки
- Руководство по эксплуатации
- Методика поверки

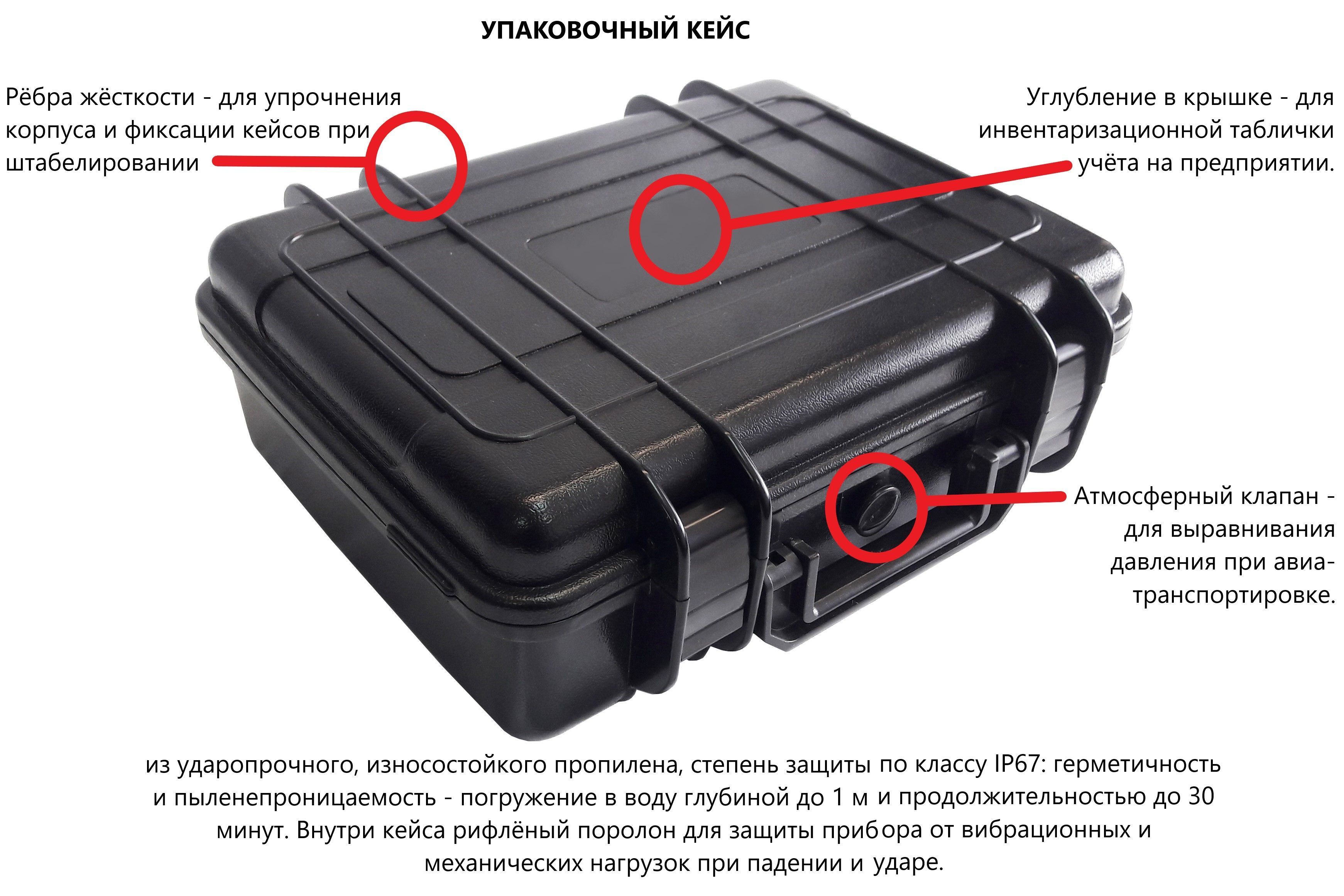

- Упаковочный кейс для хранения и переноски
Дополнительная комплектация (по заказу)
- Преобразователи 2 / 5 / 7,5 / 10 МГц различного назначения
- Калибровочные образцы / меры толщины
- Контактная смазка для обычного применения и высокотемпературная контактная смазка
