В7-225 наковальня для молотка Шмидта

В интернет-магазине КИТЕСТ вы можете купить тестовую наковальню для молотка Шмидта В7-225 от компании «Восток-7».

Применение

Тестовая наковальня используется, чтобы проверить калибровочные данные и точность показаний молотков Шмидта. Приспособление подходит для следующих склерометров:

• «Восток-7» – серии 225А (для бетона), серии 75А (для кирпичей), серии 20А (для раствора);
• Proceq SA – моделей Original Schmidt, Digi Schmidt, Silver Schmidt, Paper Schmidt и Rock Schmidt;
• «ВНИР» – модели ОМШ-1;
• других производителей: Time Group, Novotest МШ; ADA Schmidt Hammer, RGK SK-60; Beton Condtrol и т. д.

Конструкция

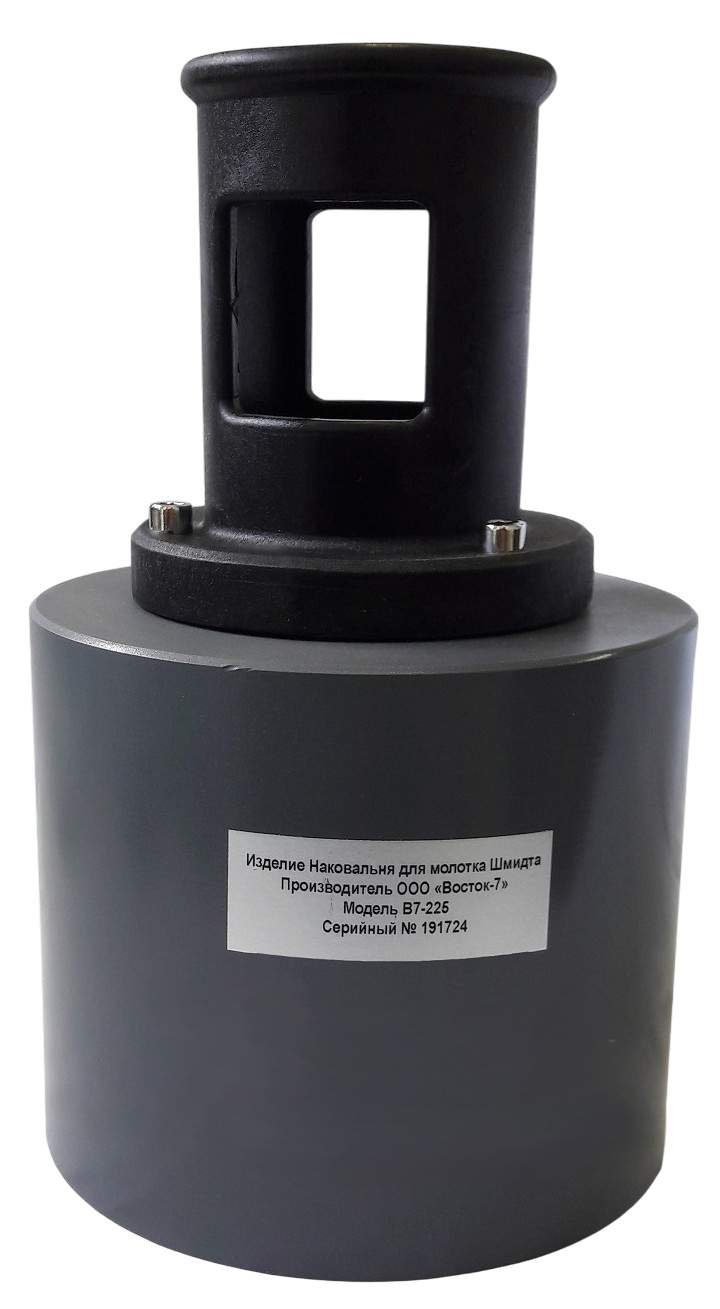

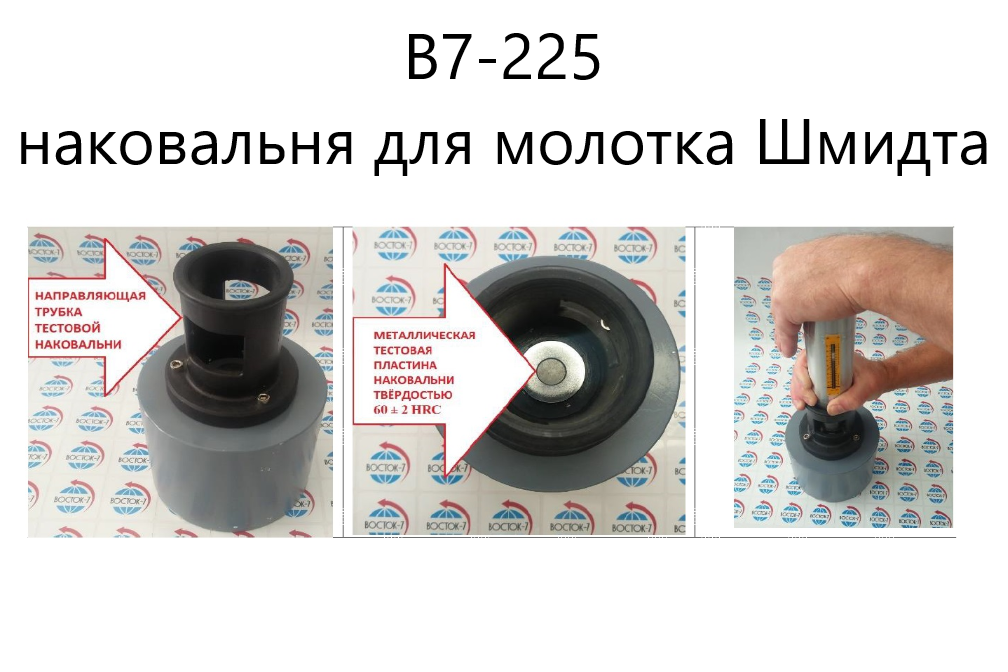

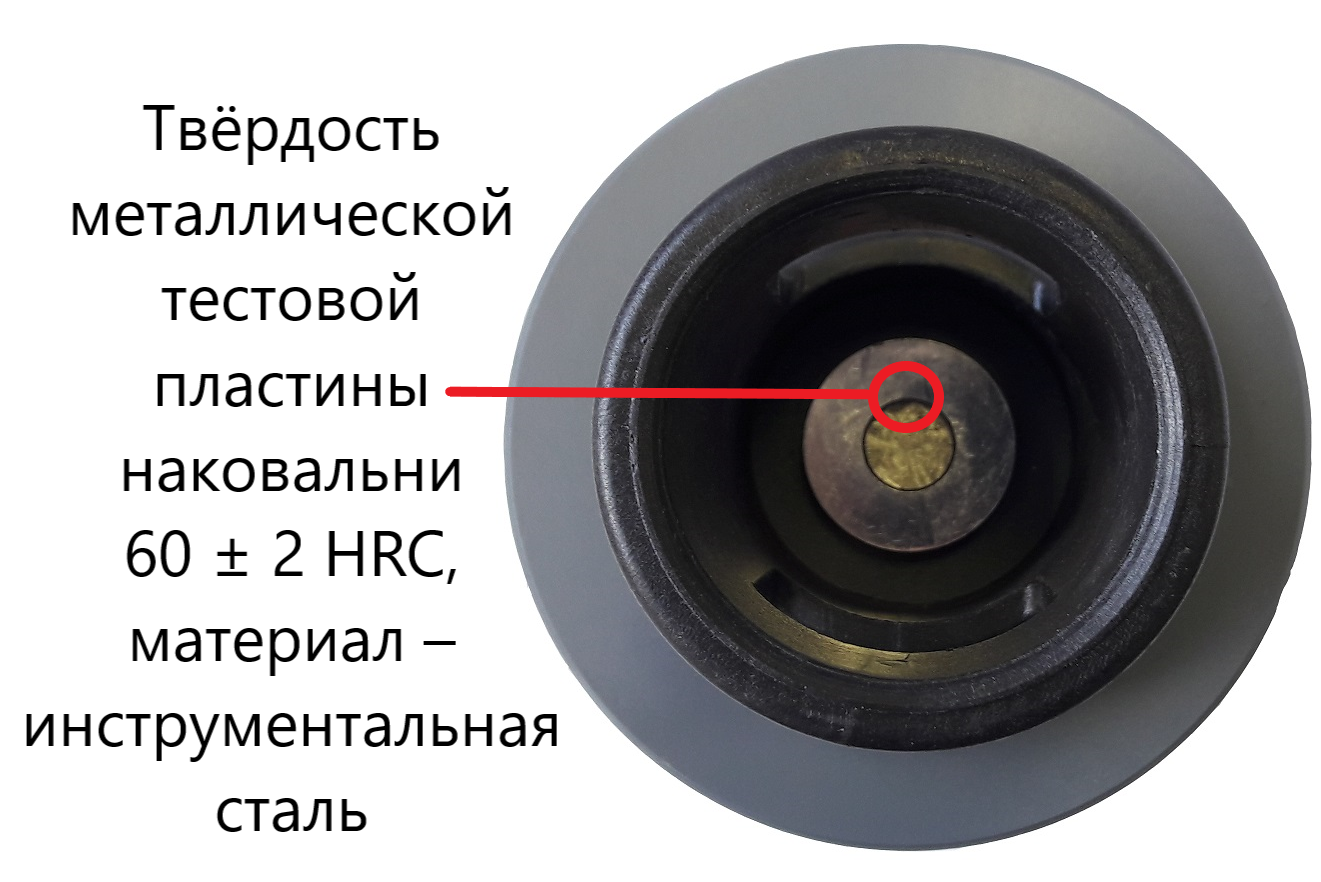

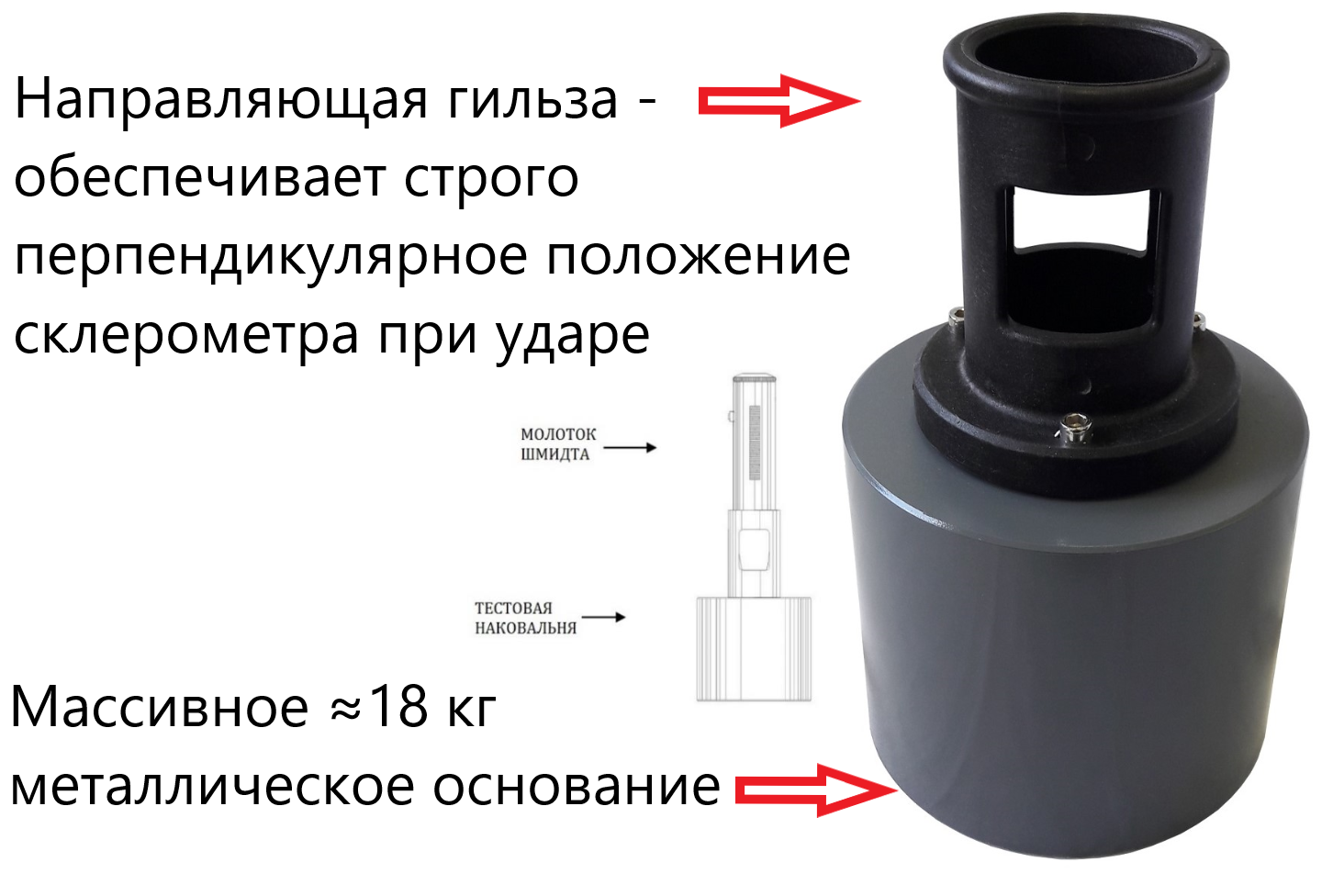

На массивном основании цилиндрической формы запрессована тестовая пластина, изготовленная из закаленной инструментальной стали. Также на нем закреплена направляющая гильза, благодаря которой склерометр при ударе находится строго под углом 90°.

Порядок проведения измерений

1. Разместите наковальню на бетонном/каменному полу или на другой массивной, жесткой и непрогибаемой поверхности.
2. Удалите частицы бетона, имеющиеся на контактной поверхности тестовой пластины наковальни и плунжера.

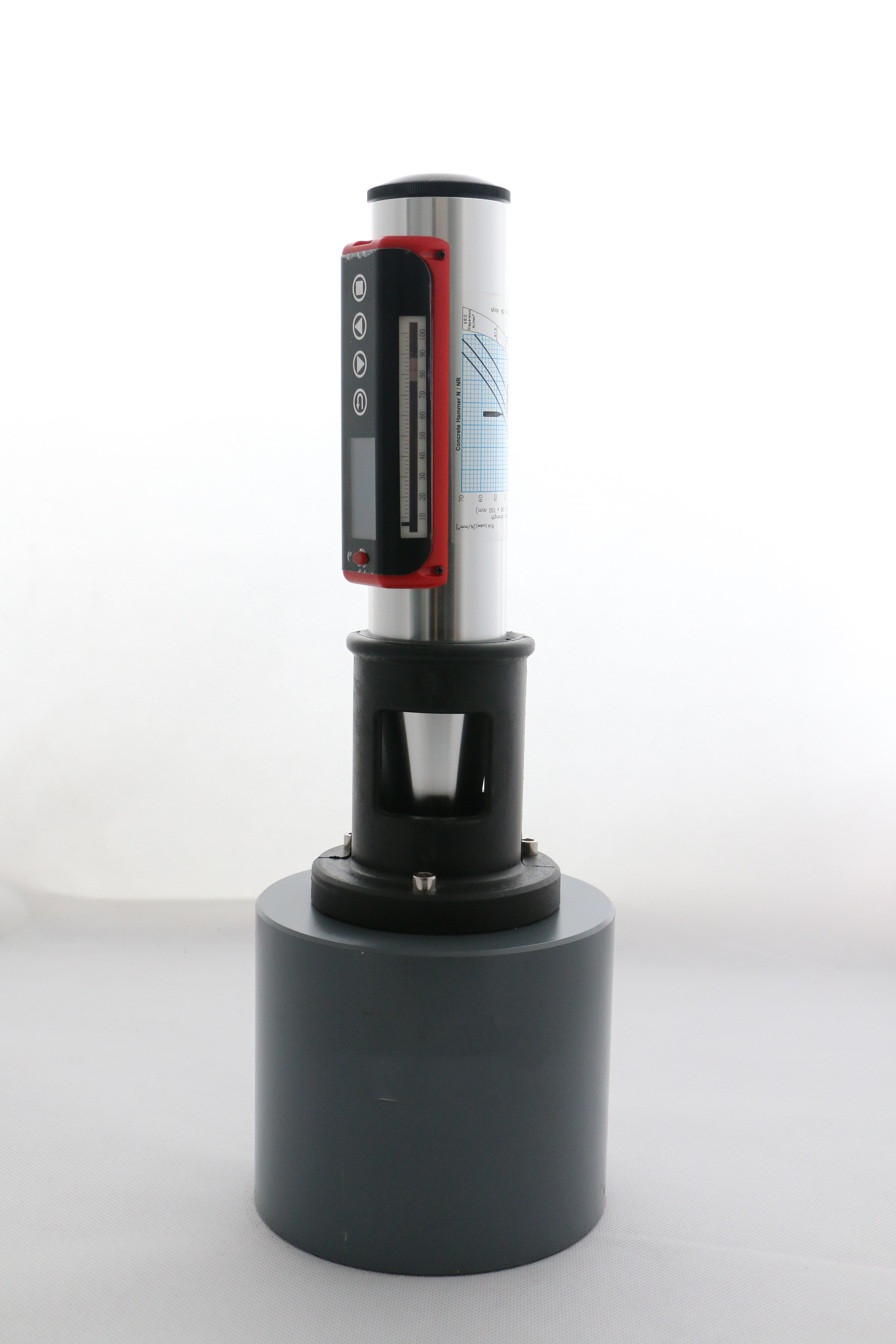

3. Установите конусную часть склерометра в направляющую трубку наковальни. Убедитесь в том, чтобы прибор находился под углом 90° относительно тестовой пластины, а ударный плунжер был прижат к центру этой пластины.
4. Прибор необходимо держать обеими руками. Одна из них должна сильно давить на заднюю крышку прибора по направлению сверху вниз, а вторая – придерживать цилиндрический корпус.
5. Сделайте порядка десяти ударов. Проверьте полученные показания с калибровочными значениями (см. технические характеристики наковальни или руководство пользователя молотка Шмидта). Если значения отскока R и Q соответствуют тестовым значениям или находятся в пределах погрешности, это означает, что склерометр исправен и не требует калибровки.

Если полученные показатели отскока крайне малы, т.е. не достигают нижнего предела референсных значений, то это может означать, что на подвижных деталях ударной системы имеются частицы пыли. В таком случае необходимо провести профилактику и очистку механической части молотка Шмидта в соответствии с инструкцией.

В случае если после техобслуживания молоток не соответствует калибровочным значениям, приведенным на тестовой наковальне, или неисправен, необходимо отправить его на ремонт и составить заключение о его изъятии из обращения.

Могут быть и другие причины низких значений отскока. Среди них:

• загрязненность или повреждения поверхности тестовой пластины;
• поврежденное направляющее отверстие на наковальне (отсутствие перпендикулярности, заклинивание ударника при ударе).

Описанный в этом параграфе порядок действий – это единственный метод проверки молотков Шмидта.

Поверка

После выпуска наковальня проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
