В7-1833 образцы шероховатости поверхности (сравнения); ГОСТ 9378-93; параметр Rz номиналы

В интернет-магазине КИТЕСТ вы можете купить образцы шероховатости поверхности В7-1833 (параметр Rz).

Назначение товара

Неразрушающий контроль поверхностей деталей из металла в процессе или по окончании их обработки.

Образцы используются для проверки изделий, изготовленных на металлорежущем оборудовании, для контроля труднодоступных поверхностей, при назначении шероховатости поверхности (выполняется конструкторами или технологами), а также в профильных образовательных учреждениях.

Образцы соответствуют ГОСТ 8.296-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм». Они используются исключительно в качестве рабочих средств измерений.

Материал и технология изготовления, свойства товара

Стандартно образцы изготавливаются из конструкционной углеродистой стали марки СТ45. Также они могут быть выполнены из чугуна, латуни, алюминия, меди.

Образцы производятся на инструментальном заводе «Калибр» (г. Москва), который их спроектировал и начал серийное производство в 1932 году. Технология изготовления соответствует ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия».

Товар выпускается в виде наборов для различных видов обработки (в скобках – буквенные обозначения):

• точение (Т);
• расточка (Р);
• строгание (С);
• шлифование периферией круга (плоское – ШП, наружное круглое – ШЦ, внутреннее – ШЦВ);
• точение торцовое (ТТ);
• фрезерование (цилиндрическое – ФЦ; торцовое – ФТ; торцовое перекрещивающееся – ФТП);
• шлифование торцовое (ШТ);
• шлифование чашеобразным кругом (ШЧ);
• полирование (плоское – ПП, цилиндрическое – ПЦ).

Образцы имеют разные номинальные значения параметра шероховатости Rz, которые были выбраны среди номинальных значений и являются справочными.

Информация о номинальном значении Rz, буквенное обозначение метода обработки и материал указываются на рабочей поверхности.

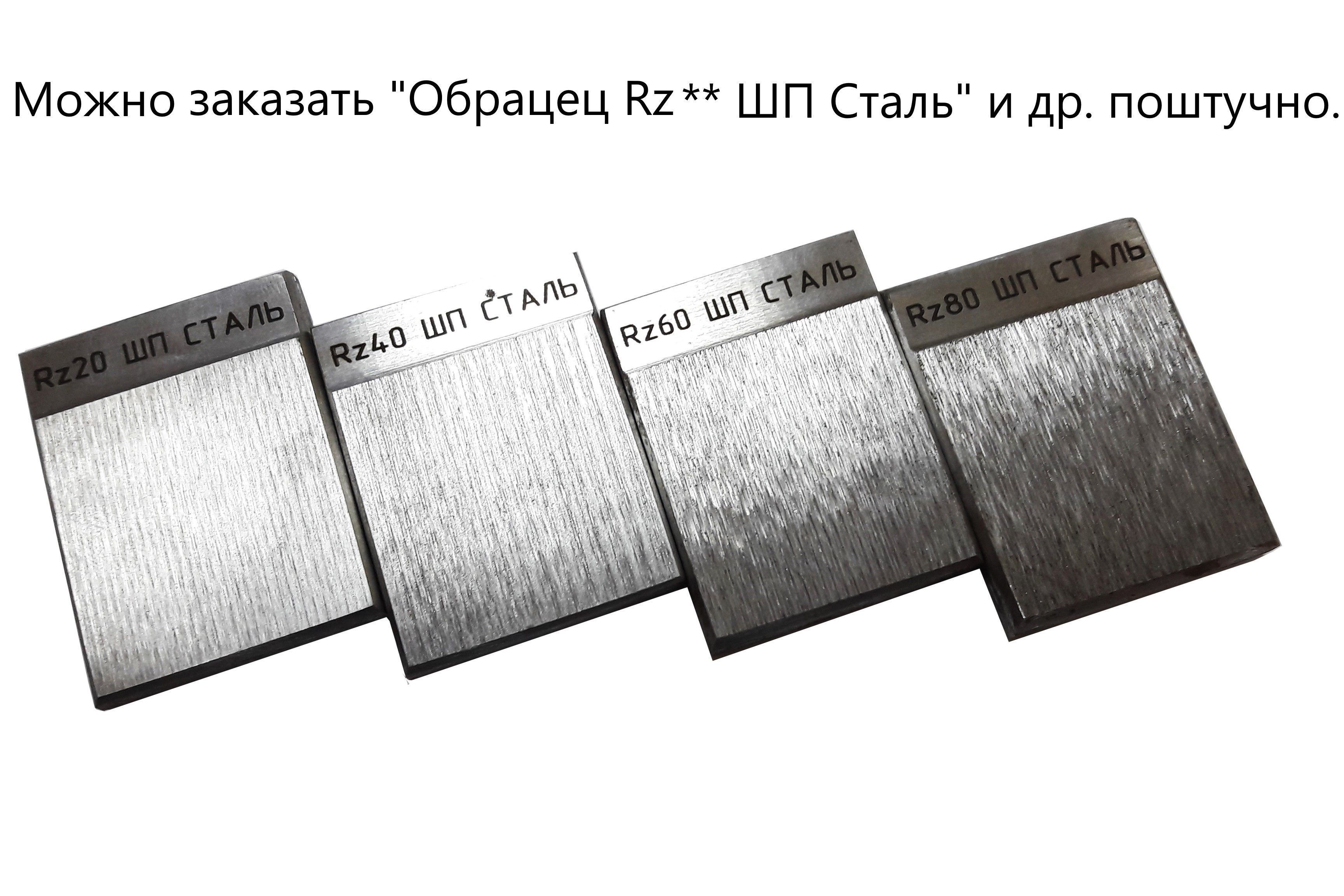

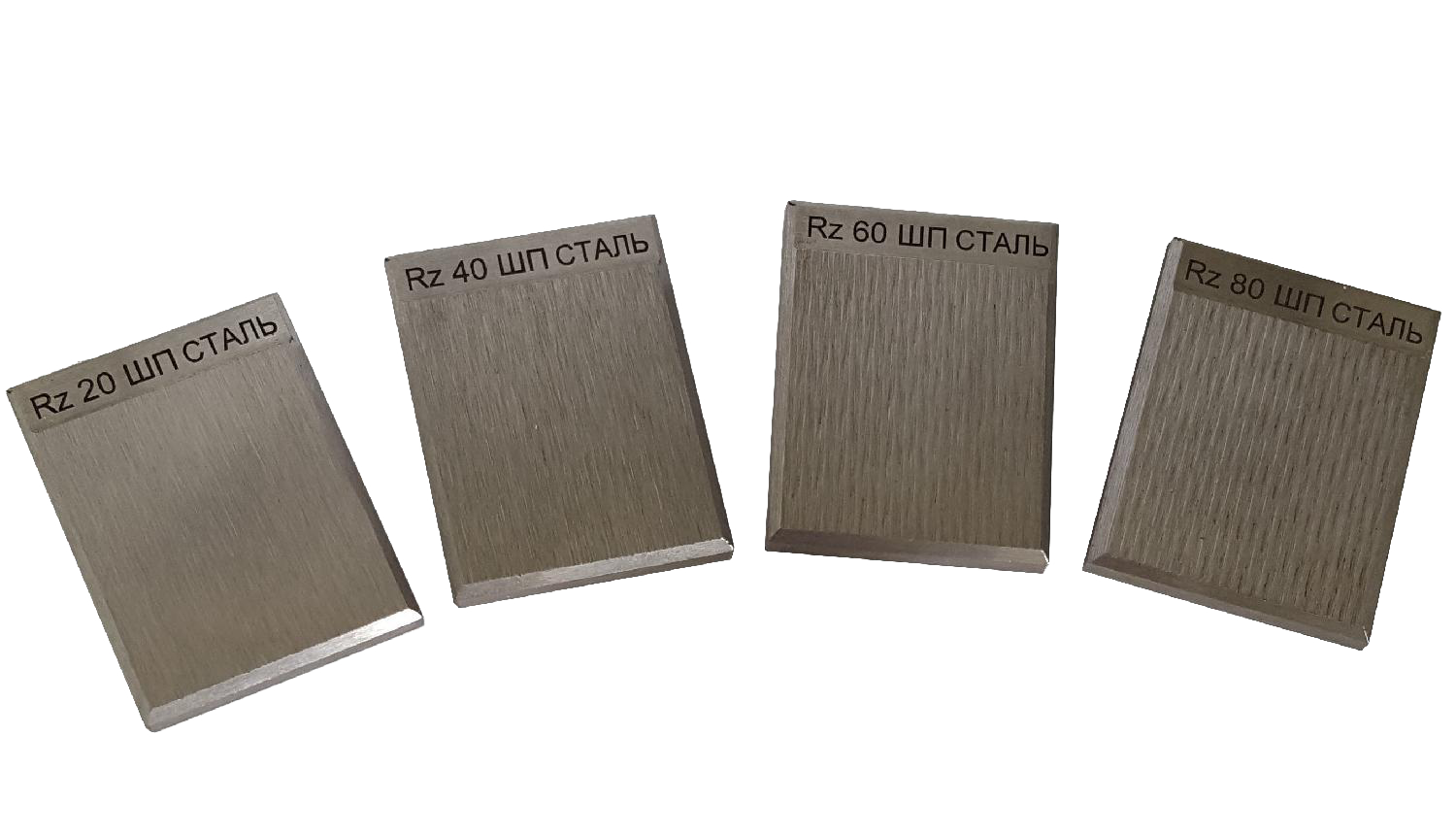

Пример обозначения образца с номинальным значением параметра Rz = 10 мкм, полученного шлифованием плоским (ШП) из стали: «Образец шероховатости Rz 10 ШП; СТАЛЬ», пример обозначения набора: «Набор ОШС-ШП Rz: 10; 20; 40; 60».

В набор входят 4 образца с разными значениями Rz. Возможна поставка комплекта из шести образцов, который включает в себя 1-2 номинальных значения Rz по выбору заказчика (примеры: 0,1/0,2/0,3 и другие). В поставку входит Свидетельство о поверке (номер в Государственном реестре средств измерений: 76029-19).

Образцы изготавливаются в течение 30 дней, поверка выполняется за 2 дня.

Порядок контроля

Для определения параметра шероховатости Ra или Rz специалист сравнивает деталь с образцом визуально, а также на ощупь – для этого он проводит по поверхности вдоль линии максимальной шероховатости ногтем, который выступает в качестве чувствительного элемента.

Обычно, эта линия располагается под углом 90° относительно следов обработки (расстояние между соседними следами характеризует параметр Sm). Для этого выбирается образец, соответствующий типу обработки и номинальному значению шероховатости поверхности (соответствует этому же параметру осматриваемой детали.

По итогам сравнения специалист делает вывод о том, соответствует ли параметр шероховатости детали номинальному значению образца, с которым проводится сравнение. Самая точная оценка возможна, когда образец и исследуемое изделие выполнены из одинакового материала и по одинаковой технологии.

Поверка

Поверка проводится каждые 2 года в соответствии с методикой РТ-МП-5412-445-2019.

Состояние в реестрах средств измерений

Видео

Наши менеджеры ответят на все интересующие вопросы о свойствах и цене образцов шероховатости поверхности В7-1833 (параметр Rz), а также помогут вам их заказать.
