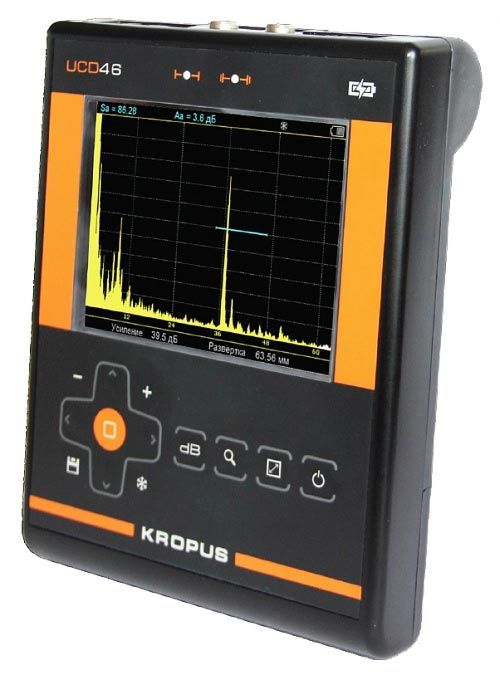

Ультразвуковые приборы: усд-46 ультразвуковой дефектоскоп портативный

Особенности универсального дефектоскопа.

К основным особенностям портативного прибора УСД-46 для определения дефектов сварных соединений относятся:

отличная видимость результатов исследований на экране с разрешением 320×240 пикселей
возможность регулирования цветовых схем и подсветки дисплея
широкий скоростной диапазон, варьирующийся в пределах от 1000м/с до 9999 м/с
возможность подключения одного из 7 контуров согласования для оптимизации работы с ультразвуковыми ПЭП сторонних производителей и расширения перечня проводимых исследований
аккумулятор литий - полимерного типа высокой мощности, обеспечивающий 12 часов стабильной работы дефектоскопа в автономном режиме
качественная оцифровка сигналов, позволяющая обеспечить высокую точность дефектоскопии сварных соединений
автоматический режим калибровки по стандартным образцам
возможность одновременного определения амплитуды и положения максимальных значений сигнала в системе координат
автоматическое появление изображения кривой по АРК при переходе в АСД режим
возможность точного измерения толщины сварочных соединений
высокая память настроек и результатов исследований
дискретность индикации толщины исследуемого объекта 0,01 мм
наличие последовательного интерфейса USB, позволяющего обеспечить качественную передачу результатов исследований на ПК
возможность замораживать, фиксировать поступающие сигналы и осуществлять последующую их обработку через определенный промежуток времени
оформление протоколов результатов исследований любого вида
Для удобства использования прибора в его комплектацию включен чехол со специальными элементами крепежа, позволяющими фиксировать прибор на руке или корпусе оператора.

При возникновении вопросов по работе дефектоскопа УСД-46 менеджеры нашей компании всегда готовы прийти на помощь и решить любые проблемы.

Технические характеристики:

Развертка
мин.: 0 - 22 мм (сталь); 0 - 7,5 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей: 1000 - 9999 м/с
Задержка: от -0,5 мкс до 994.5 мкс
Задержка в призме: 0 - 100 мкс с точностью 0,01 мкс
Демпфирование:  50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс: 50 ом / 600 Ом
Зондирующий импульс: радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты)
Частота повторений ЗИ:  до 400 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель:  широкополосный 0.5-20 МГц (-6 дБ) 4 диапазонных узкополосных фильтра
Согласование с ПЭП сторонних производителей:  7 контуров согласования с номиналами:
0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН
Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 10 точкам, регулируемая по высоте + две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)
Детектирование: положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка компенсированная, 0 - 80% высоты экрана
Зоны контроля:  две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Режимы работы АСД дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды:  в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала (AWS 1.1)
в дБ относительно кривой амплитуда-расстояние,
одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей:  цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
А-сигнал:  80 mm x 70 мм; 220 x 200точек в режиме настройки
115 х 85 мм; 320 х 240 точек в полноэкранном режиме
Память 100 настроек с А-сигналом и названием,
100 настроек типовых преобразователей;
1000 (50 файлов по 25) протоколов контроля
Интерфейс USB
Разъемы преобразователей Lemo 000
Аккумуляторы:  встроенный Li-Pol, 11В, 5А/ч
Время работы:  до 12 часов
Питание внешний блок питания 220 В AC
Диапазон рабочих температур:  от -25°C до +55°C
Размер (В x Ш x Д):  205 мм x 160 мм x 43 мм
Вес: 0,87 кг

Комплект поставки.

• Электронный блок УСД-46 со встроенным Li-Pol аккумулятором
• Блок питания сетевой 15В / 220В
• Защитный чехол с блендой и креплением на корпусе оператора
• Кабель Lemo00-Lemo00 1,5 м – 2 шт
• Преобразователь ультразвуковой П111-2,5-К12
• Преобразователь ультразвуковой П111-5-К6
• Преобразователь ультразвуковой П121-2,5-40
• Преобразователь ультразвуковой П121-5-65
• Кабель USB для связи с ПК
• Программное обеспечение на CD-диске
• Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
• Кейс для переноски.
