УДТ-40, универсальный толщиномер с А-сканом
Описание
Высокоточный ультразвуковой толщиномер, не имеющий аналогов в России, обеспечивает универсальный и высокодостоверный контроль. Возможность отображения А-скана исключает типичные ошибки, такие как удвоение показаний, обеспечивая более точные измерения толщины. При помощи В-скана можно наблюдать профиль дна изделия, что дополнительно повышает надежность контроля.
Толщиномер реализует различные методики контроля толщины, включая высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", а также измерение толщины металла под покрытиями. Возможности включают в себя ЭМА контроль и другие функции.
Присутствие встроенных контуров согласования, регулирования частоты и формы импульса возбуждения, а также трех степеней электрического демпфирования, делает возможным использование с толщиномером УДТ-40 любых ультразвуковых преобразователей с частотами от 0,5 до 15 МГц. Это расширяет область применения, включая как совмещенные, так и раздельно-совмещенные (раздельные) типы преобразователей.
Толщиномер обладает сертификатом Госстандарта России RU.C.27.003.A №43062 и зарегистрирован в Государственном реестре средств измерений под №69546-17. Он полностью допущен к применению в Российской Федерации, что подчеркивает его высокий стандарт и соответствие требованиям нормативов.
Толщиномер реализует различные методики контроля толщины, включая высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", а также измерение толщины металла под покрытиями. Возможности включают в себя ЭМА контроль и другие функции.
Присутствие встроенных контуров согласования, регулирования частоты и формы импульса возбуждения, а также трех степеней электрического демпфирования, делает возможным использование с толщиномером УДТ-40 любых ультразвуковых преобразователей с частотами от 0,5 до 15 МГц. Это расширяет область применения, включая как совмещенные, так и раздельно-совмещенные (раздельные) типы преобразователей.
Толщиномер обладает сертификатом Госстандарта России RU.C.27.003.A №43062 и зарегистрирован в Государственном реестре средств измерений под №69546-17. Он полностью допущен к применению в Российской Федерации, что подчеркивает его высокий стандарт и соответствие требованиям нормативов.
Исключительная точность измерений при использовании метода "переход через ноль", наличие двух независимых стробов и инновационного низкошумящего приемника предоставляют уникальную возможность проведения прецизионных измерений. Технология позволяет использовать совмещенные преобразователи в режиме "эхо-эхо" даже при наличии различных покрытий, обеспечивая непревзойденную точность и надежность в измерительных процессах.

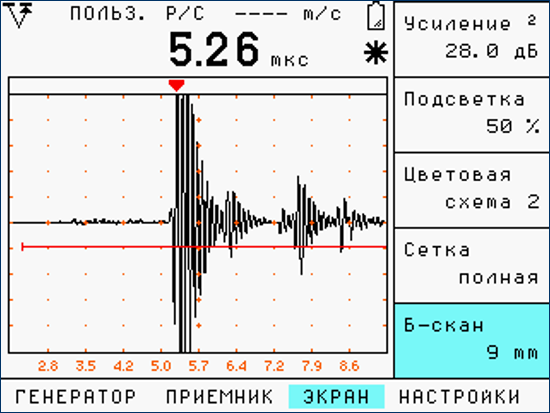

В процессе настройки предоставляется полный набор опций для регулировки, охватывающий усиление приемного тракта, автоматическую регулировку усиления (АРУ), переменную рабочую частоту (ВРЧ), параметры генератора и приемника, а также калибровку задержки в призме, определение скорости в материале и прочие параметры, обеспечивая максимальную гибкость и точность в настройке оборудования.
Инновационная конструкция этого устройства открывает возможность использования широкого спектра пользовательских преобразователей, независимо от их производителя. Это освобождает пользователя от ограничений, связанных с привязкой к ограниченному ассортименту преобразователей от единого производителя. Теперь вы вправе выбирать между различными преобразователями, имеющимися в вашей лаборатории или доступными на рынке, что значительно расширяет возможности использования данного толщиномера. Просто подсоедините необходимый преобразователь, уточните в устройстве образцы толщины вашего материала и проведите быструю калибровку, устраняя все особенности V-образности. В пользовательском режиме вы получаете полный контроль, включая выбор частоты преобразователя, регулировку мощности генератора и других ключевых параметров, обеспечивая индивидуальную настройку под ваши уникальные потребности.

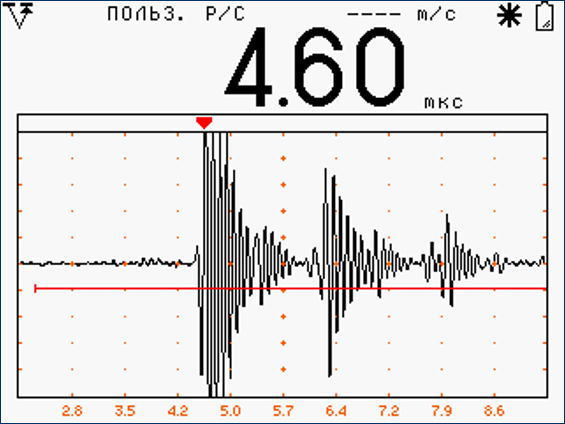

Эксклюзивный полноэкранный режим с функцией А-скана обеспечивает возможность очистки экрана от избыточной информации, делая этот технологически передовой прибор максимально простым в использовании. Превращая его из сложного технического устройства в интуитивно понятное средство контроля, которое прекрасно видно на расстоянии в цеху.

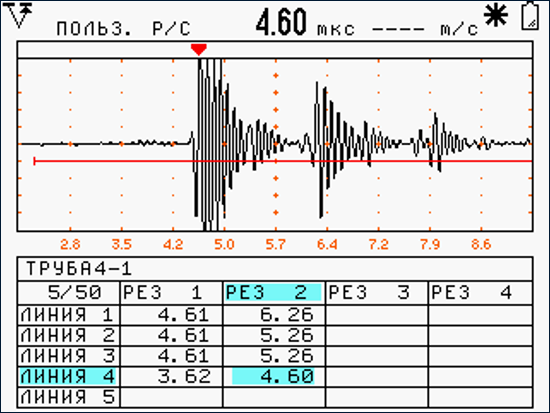

В уникальном режиме "ТАБЛИЦА" пользователь получает возможность формировать индивидуальные табличные матрицы для эффективного контроля крупногабаритных типовых изделий, учитывая контрольные точки разметки. Полученные результаты можно легко передать на персональный компьютер для последующего проведения статистического анализа.

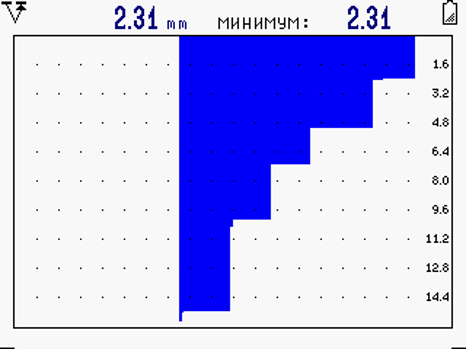

В уникальном режиме Б-скана представлен реальный профиль дна изделия с постоянным отслеживанием минимальных сигналов на протяжении всей операции сканирования. Эта функциональность позволяет проводить быстрые сканирования обширных площадей, акцентируя внимание лишь на сигналах, указывающих на превышение установленных оператором пределов допустимой толщины.

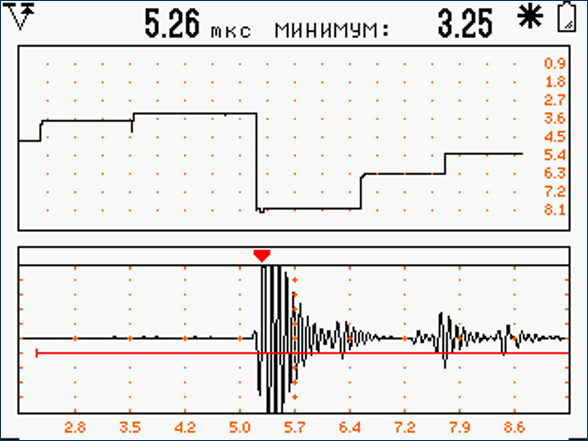

В интегрированном режиме экрана, где одновременно видны А-скан и Б-скан, раскрываются все преимущества обширного дисплея, предоставляя максимальную удобство в визуализации информации.
Особенности
- Развертка экрана: впечатляющий диапазон от 4 до 400 мм (при использовании стали).
- Дисплей: качественный цветной TFT с разрешением 320 x 240, обеспечивающий четкую и яркую визуализацию.
- Усилитель: широкополосный, охватывающий диапазон 0.5 - 15 МГц, гарантируя высокую эффективность в различных сценариях.
- Гибкость подключения: возможность подключения любых УЗ и ЭМА преобразователей, обеспечивающая универсальность в применении.
- Диапазон регулировки усиления: впечатляющие 110 дБ, позволяющие точно настраивать уровень сигнала.
- Расширенные режимы сканирования: включая А-скан, В-скан (для профиля дна изделия), фиксацию минимальной толщины и возможность "заморозки" А-сигнала.
- Коррекция V-образности р/с преобразователей, обеспечивая точность измерений.
- Множество режимов измерения: возможность проведения измерений по одному сигналу или между двумя сигналами.
- Точность индикации толщины: 0.001, 0.01 или 0.1, гарантируя высокую точность измерений.
- Удобная память конфигураций: сохранение всех параметров прибора и преобразователя для быстрого доступа и перенастройки.
- Эффективное управление результатами: хранение результатов с возможностью просмотра на экране, обеспечивая удобство и доступность данных.
- Современный интерфейс - USB, обеспечивающий удобный и быстрый обмен данными.
- Надежное питание: встроенный Li-Pol аккумулятор или внешний блок питания, обеспечивающие не менее 12 часов беспрерывной работы.
- Удивительная легкость: всего 870 грамм, обеспечивая удобство и портативность в использовании
Технические характеристики
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля)
0,3 -400мм
Развертка
мин.:0-4мм
макс.:0-400мм (сталь)
Дискретность показаний
0.01
Допустимая толщина покрытия между датчиком и поверхностью объекта контроля
до 2 мм (с ЭМА преобразователем), до 20мм в режиме "эхо"-"эхо"
Погрешность измерения толщины
0,01 мм
Диапазон настройки скорости распространения УЗ колебаний
1000 ... 9999 м/с
0,3 -400мм
Развертка
мин.:0-4мм
макс.:0-400мм (сталь)
Дискретность показаний
0.01
Допустимая толщина покрытия между датчиком и поверхностью объекта контроля
до 2 мм (с ЭМА преобразователем), до 20мм в режиме "эхо"-"эхо"
Погрешность измерения толщины
0,01 мм
Диапазон настройки скорости распространения УЗ колебаний
1000 ... 9999 м/с
