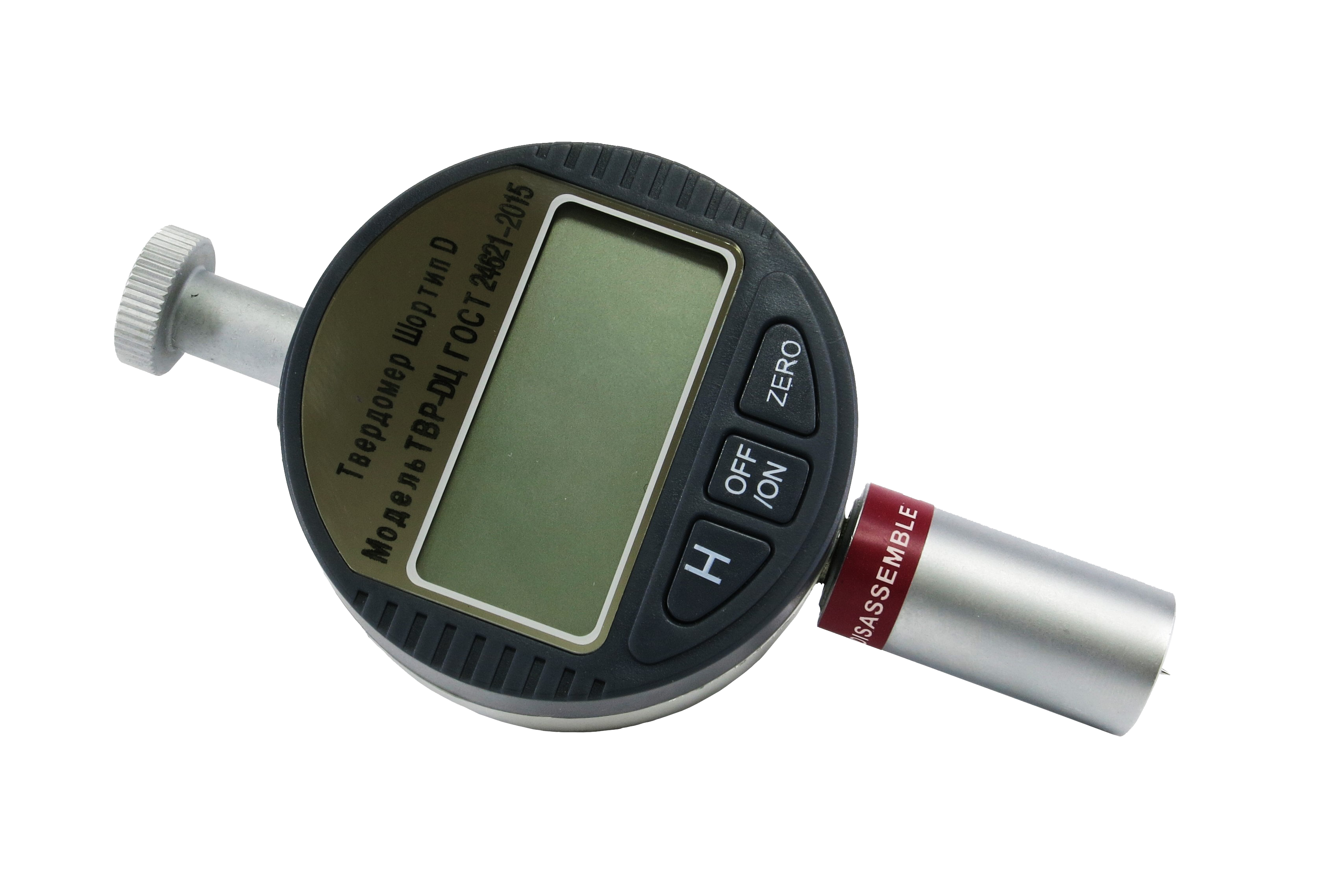

Дюрометр
Диапазон твердости: 20 … 90 HD
Погрешность: ±1
Толщина изделия: от 4 мм

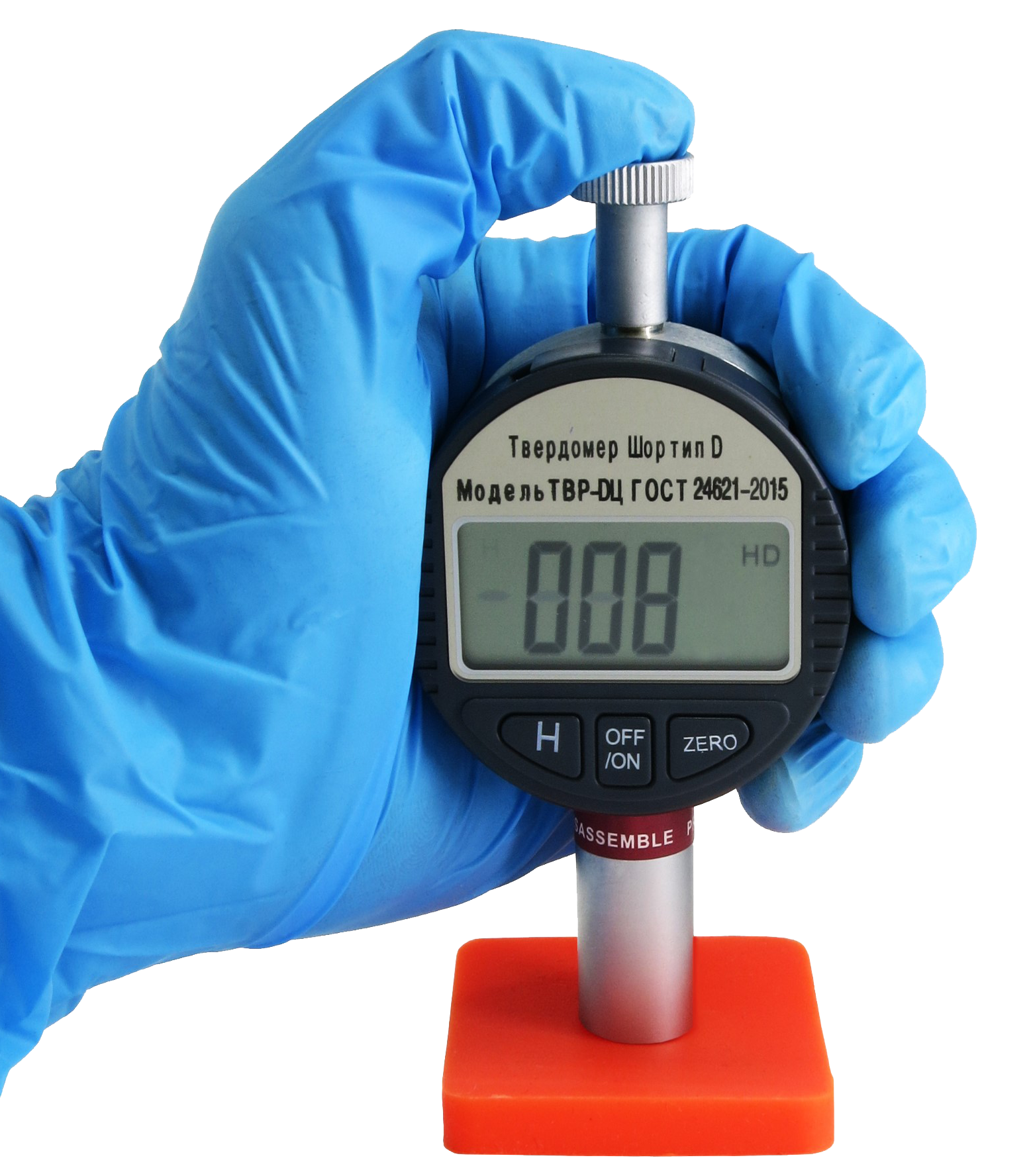

В интернет-магазине КИТЕСТ вы можете купить твердомер ТВР-DЦ от компании «Восток-7» – старейшего в России производителя приборов данного типа.
Оборудование предназначено для определения твердости низкомодульных материалов методом вдавливания по шкале Шора D. Неразрушающий контроль с помощью твердомера ТВР-DЦ и его механизированной модификации ТВР-DЦМ выполняется в лабораториях или непосредственно в производственных цехах.
Приборы используются при входном контроле сырья, при контроле готовых изделий производителем и конечным потребителем.
Ближайший аналог данного твердомера – модель «Прибор настольный ИТ 5079», который производился в СССР фирмой «Точприбор», потом его преемником – фирмой ЗИП. Прибор был снят с производства в 2016 году.
Особенности
- Дополнительная буксируемая стрелка-фиксатор позволяет измерять обратную деформацию (эластичность) полимерных материалов, а также фиксировать результаты при мгновенных измерениях.
- Благодаря удлиненной гильзе корпуса, с помощью этого прибора можно измерять твердость более высокой точностью, чем твердомеры с короткой гильзой или без нее.

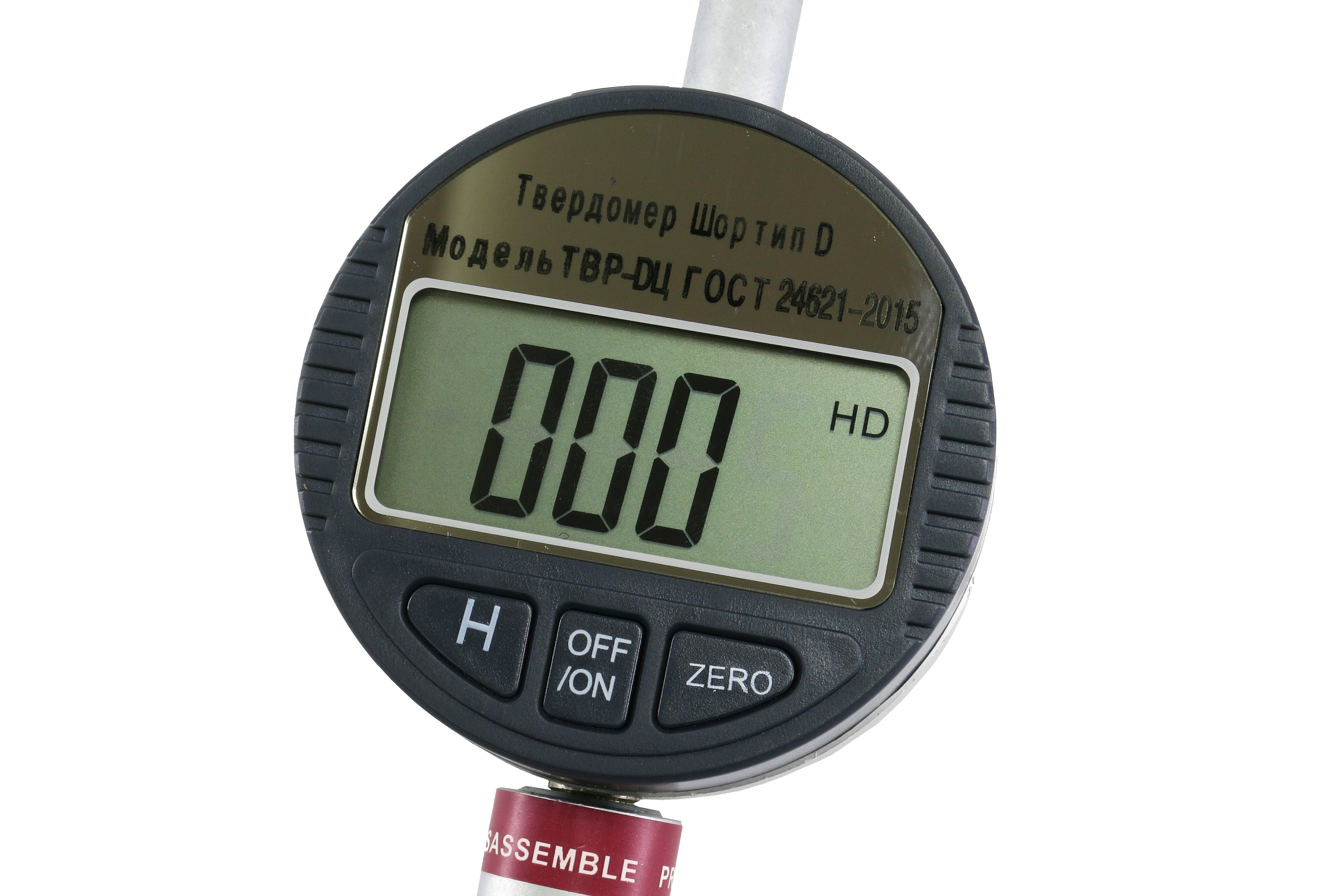

- Результат измерения остается на циферблате до сброса.
Измеряемые материалы
- По ГОСТ 263-75: резина
- По ГОСТ 24621-2015 (ISO 868-2003): мягкие пластмассы, мягкие полиуретаны, эластомер, ПВХ, силикон, продукты из натурального каучука, неопрен, смола, полиэстер, кожа, полиграфические валки и др.
Конструкция и принцип действия

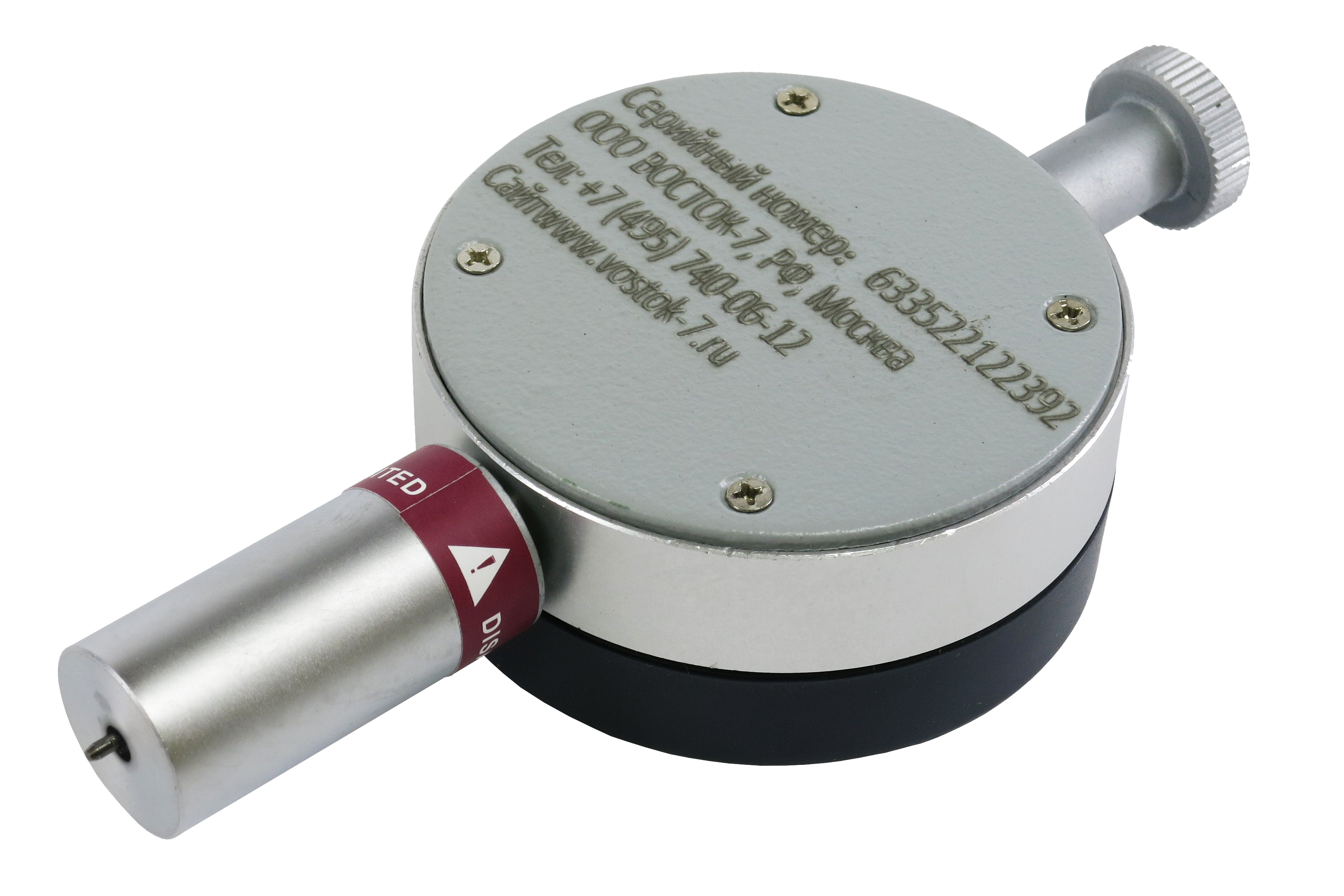

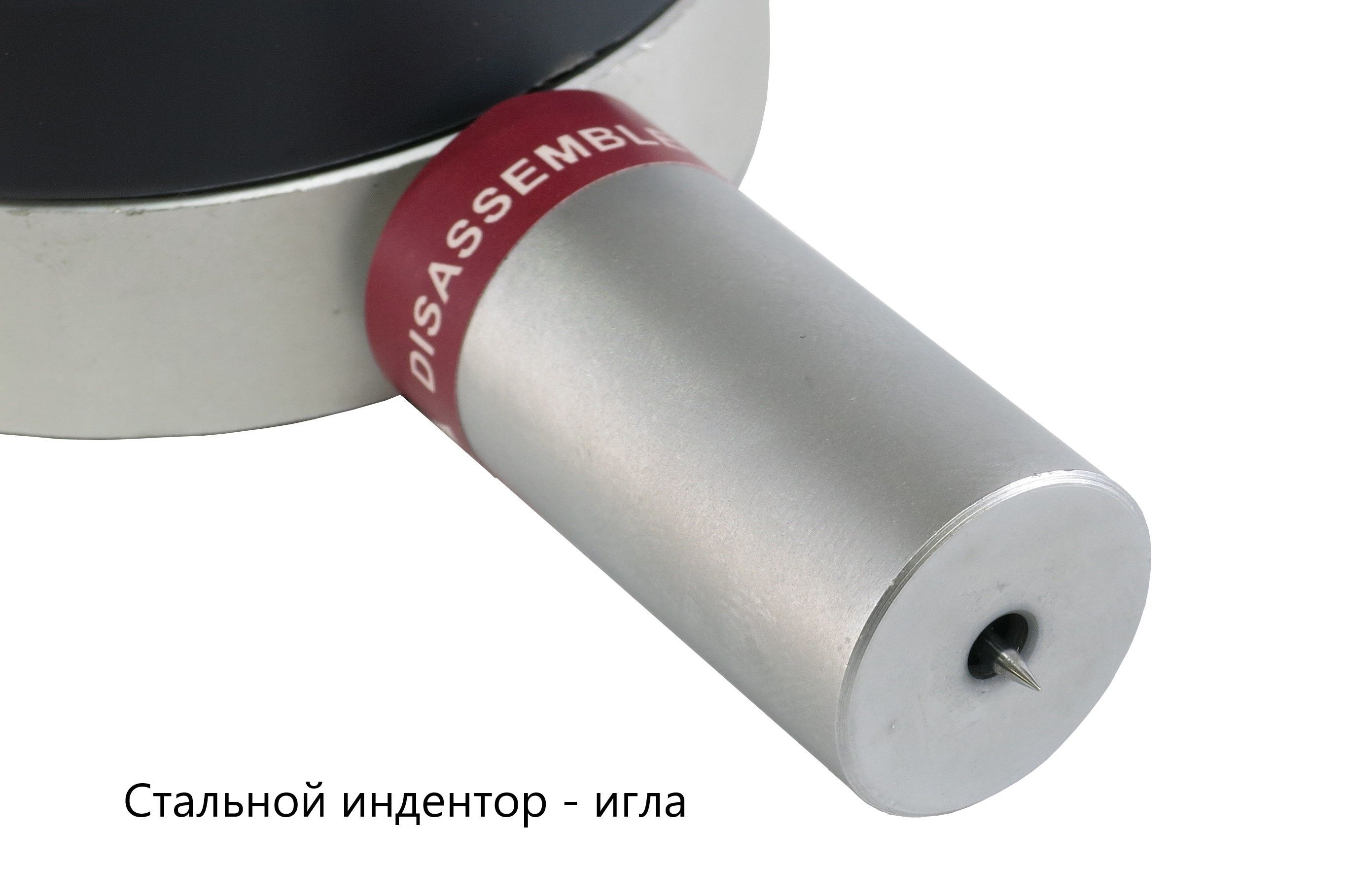

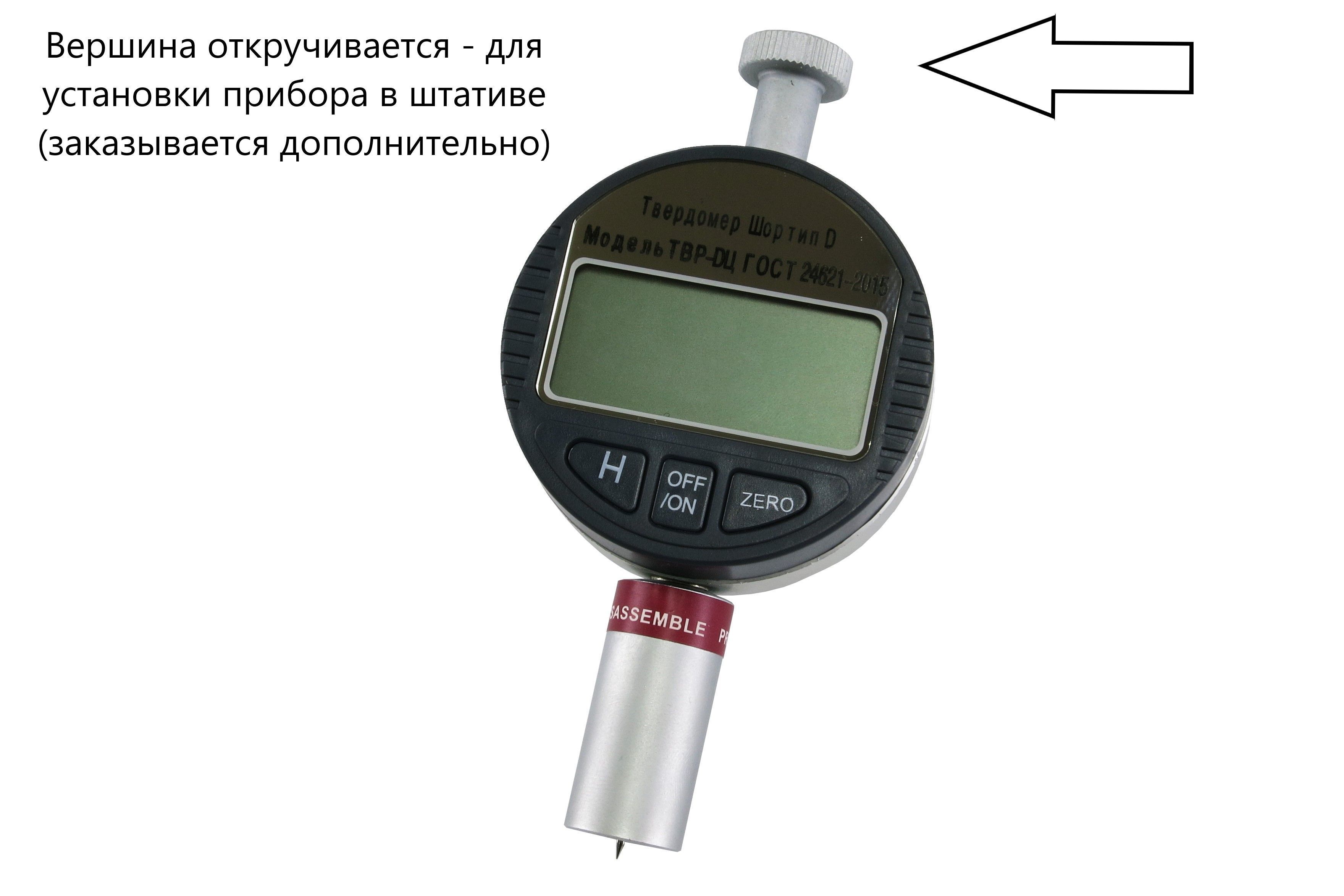

Дюрометр состоит из корпуса, внутри которого имеются механизмы измерения силы и деформации. Внизу корпуса находится ножка прибора, из которой выступает стальной индентор. Наверху корпуса имеется вершина – она используется для нажатия на прибор при работе в ручном режиме (модель ТВР-DЦ), а также для закрепления на штативе (модификация ТВР-DЦМ) для равномерной подачи нагрузки.

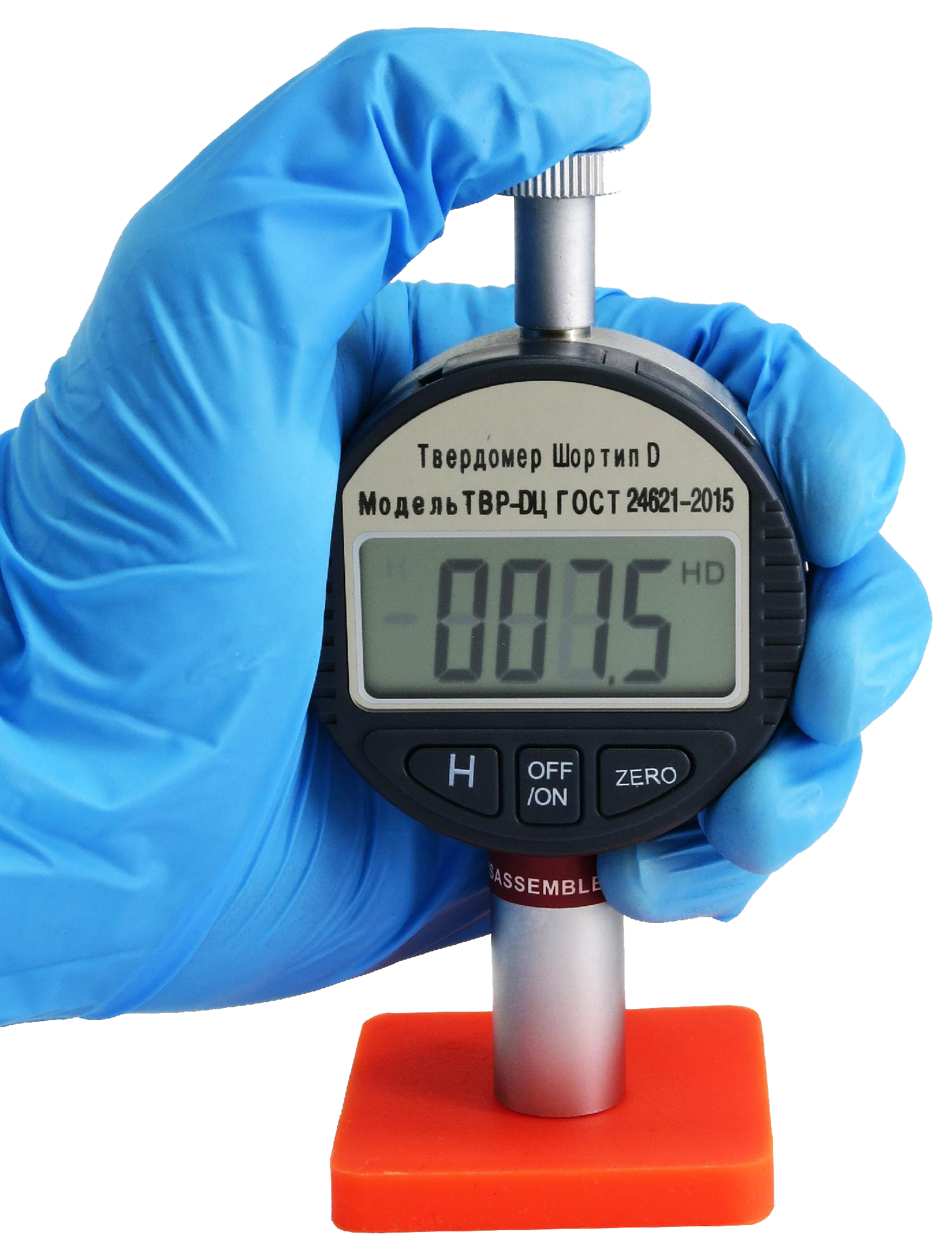

Твердомер устанавливается на поверхность исследуемого объекта. Во время нажатия на его вершину индентор направляется внутрь корпуса. Усилие сопротивления поверхности передаются через рейку к зубчатой передаче стрелки-индикатора. Она, в свою очередь, вращается на угол, соответствующий единицам по Шору.
Когда происходит полный контакт измерительной площадки (ножки прибора) с образцом, стальной индентор дюрометра вводится в измеряемую поверхность. Твердость определяется степенью перемещения индентора по шкале:
- меньшее внедрение – материал более твердый;
- большее внедрение – материал менее твердый.
Согласно российским стандартам (ГОСТ), существует два вида твердомеров по Шору в зависимости от принципа нагружения:
- Ручные (переносные). Для подачи нагрузки оператор нажимает рукой на корпус устройства.
Преимущества. Оперативность, возможность измерения в любом положении, может использоваться как в цехах и лабораториях, так и во время полевых работ.
Недостатки. На точность данных существенно влияют навыки оператора, а также тремор руки во время работы. Обеспечить одинаковую силу и продолжительность нагружения при серийных измерениях по ГОСТ сложно даже мужчине с хорошей физической подготовкой.
Результаты, полученные приборами данного типа, рекомендуется использовать в качестве первичных.
- Механические (стационарные). Твердомеры устанавливаются на штативе. Для нагружения используется механизм и нормированные гири.
Плюсы. Повышенная точность и повторяемость результатов, отсутствие погрешностей, характерных для ручного нагружения.
Минусы. Низкая производительность в сравнении с ручными твердомерами, возможность использования только в цехах или лабораториях.
Результаты, полученные приборами данного типа, рекомендуется использовать в качестве финальных.
Компания «Восток-7» производит универсальные ручные твердомеры, которые с помощью штатива можно превратить в механические.
Штатив обеспечивает точную и стабильную подачу нагрузки на измеряемую поверхность в соответствии с российскими и зарубежными стандартами. Это дает максимальную точность и повторяемость результатов. Он незаменим для серийных лабораторных исследований при высоких требованиях к точности данных.
Штатив можно докупить позже, когда у пользователя появится потребность в улучшении точности и повторяемости измерений.
Поверка
Прибор не внесен в Государственный реестр средств измерений, поэтому его поверка не проводится.
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене ТВР-DЦ твердомера (дюрометра) Шора тип D с цифровым индикатором, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
МОДИФИКАЦИИ ТВР-А, ТВР-D |
|
|
Диапазон показаний при цене деления шкалы равной 1 (типы А и D) |
0 … 100 |
|
Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А) |
10 … 90 HA |
|
Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D) |
20 … 90 HD |
|
Погрешность, не более (шкалы А и D) |
±1 |
|
Диапазон температур, °С: Рабочий диапазон при эксплуатации При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
|
Относительная влажность воздуха |
30 %…80 % |
|
Толщина контролируемого изделия, не менее: |
4 мм |
|
Минимальное расстояние между: Соседними точками измерений (отпечатками) Соседними точками измерений для пористых материалов Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 9 мм |
|
Диаметр опорной поверхности твердомера |
16 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
12 мм |
|
Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений) |
100.000 |
|
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5±0,01 мм |
|
Усилие нагружения: Твердомер тип А Твердомер тип D |
9,8 Н 50 Н |
|
Предварительная и предельная нагрузки Твердомер тип А Твердомер тип D |
0,55 N … 8,064 N 0 … 44,5 N |
|
Масса твердомера В корпусе компакт В корпусе универсал |
0,13 кг 0,19 кг |
|
Габаритные размеры твердомера (В*Ш*Г) |
109*60*26 мм |
|
Масса упаковочного футляра с твердомером |
0,3 кг |
|
Габаритные размеры упаковочного футляра (В*Ш*Г) |
41*150*114 мм |
|
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
|
Толщина/высота контролируемого изделия, не более: |
60 мм |
|
Диаметр предметного столика для размещения контролируемого изделия: |
Ø 100 мм |
|
Усилие нагружения груза-гири: Штативы для твердомеров ТВР-А Штативы для твердомеров ТВР-D |
9,8 Н 50 Н |
|
Масса штатива в сборе без твердомера: Штатив для твердомеров ТВР-А Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
|
Габаритные размеры (В*Ш*Г): |
220х120х160 |
|
МОДИФИКАЦИИ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ |
|
|
Гарантийный срок эксплуатации твердомера (дюрометра) |
1 год |
|
Ресурс (наработка) твердомера, не менее |
7 лет |
Комплектация
|
Наименование |
Кол-во, шт. |
|
Твердомер (типа А или D), в т.ч. батарейка (тип LR44) для цифровых моделей |
1 |
|

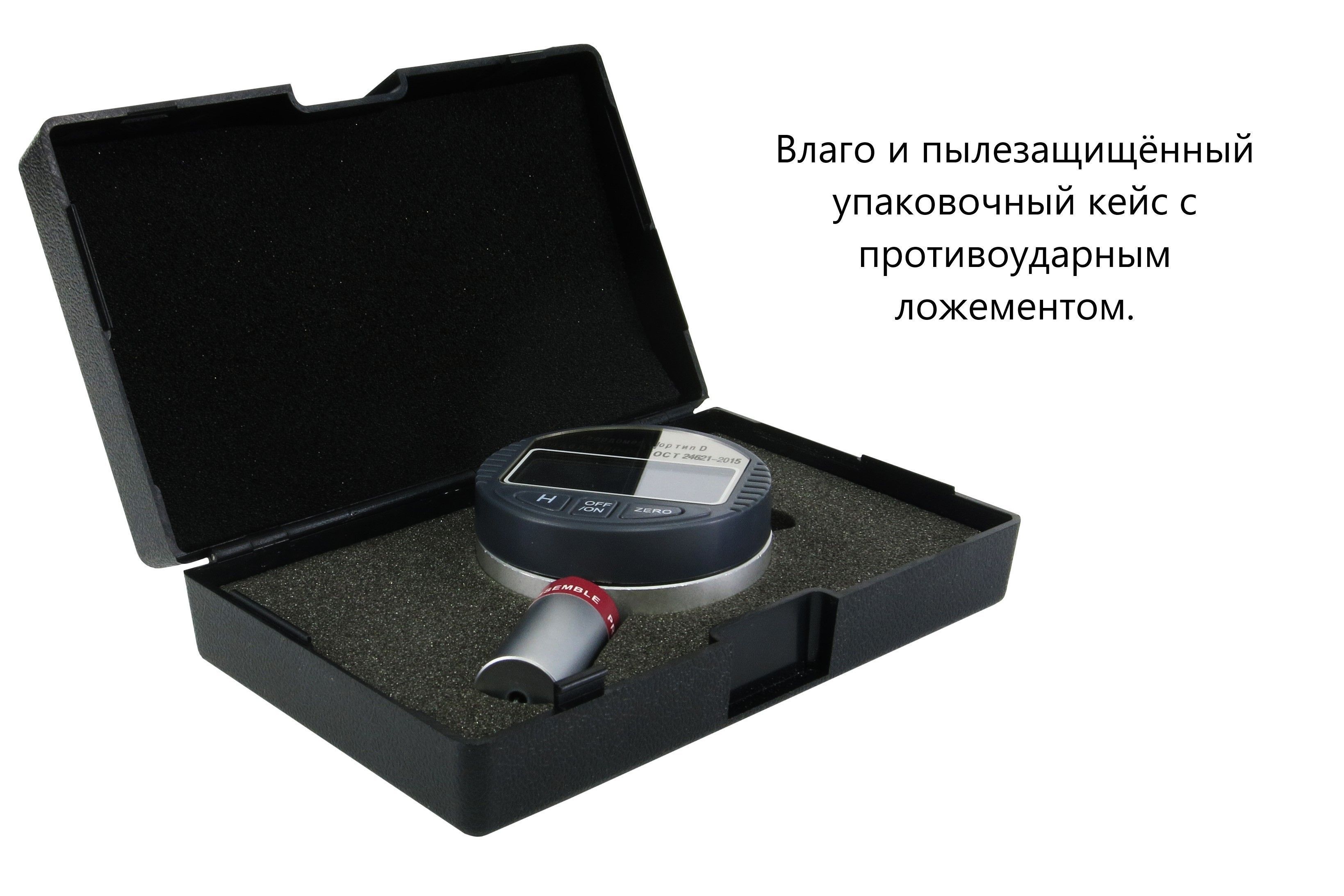

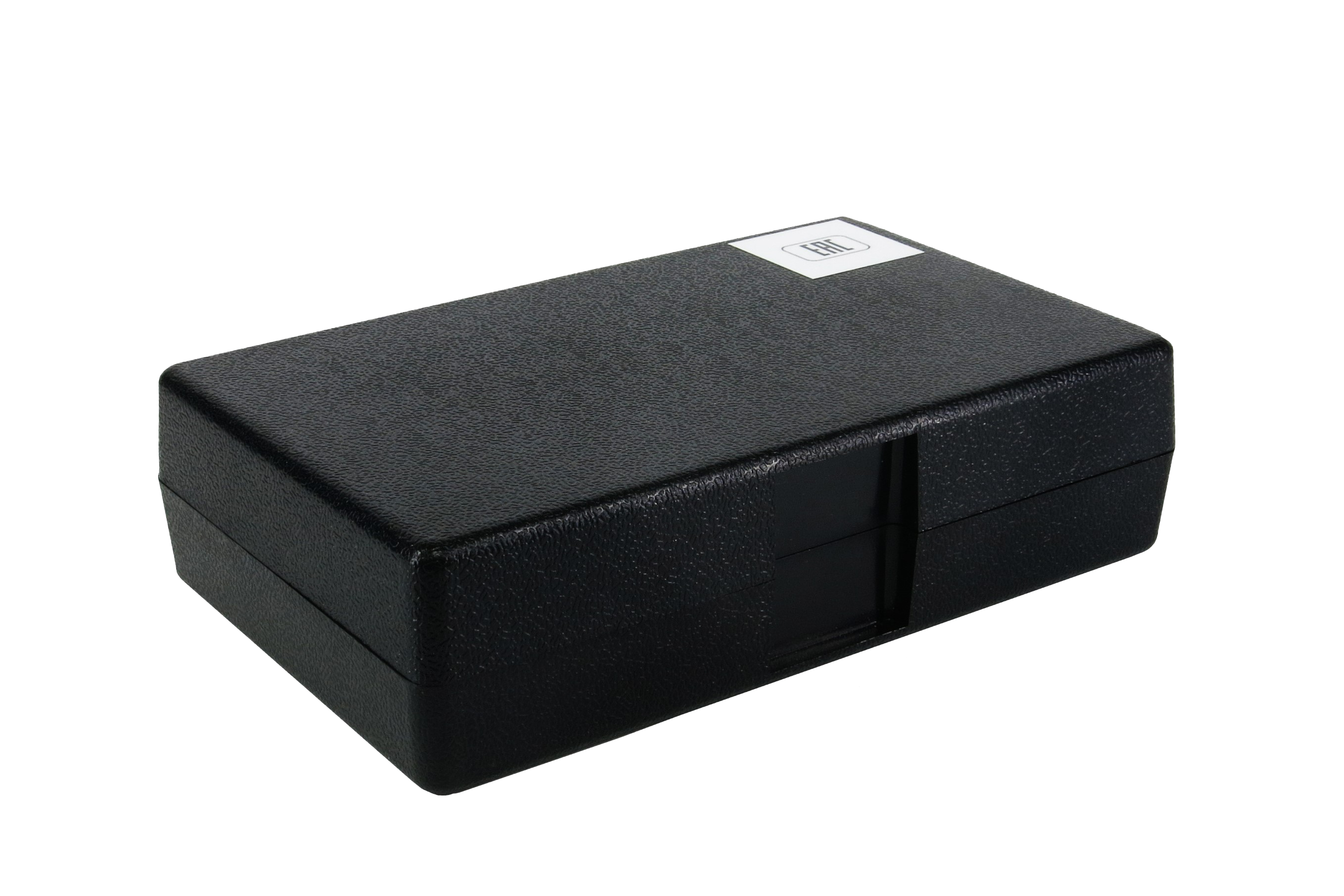

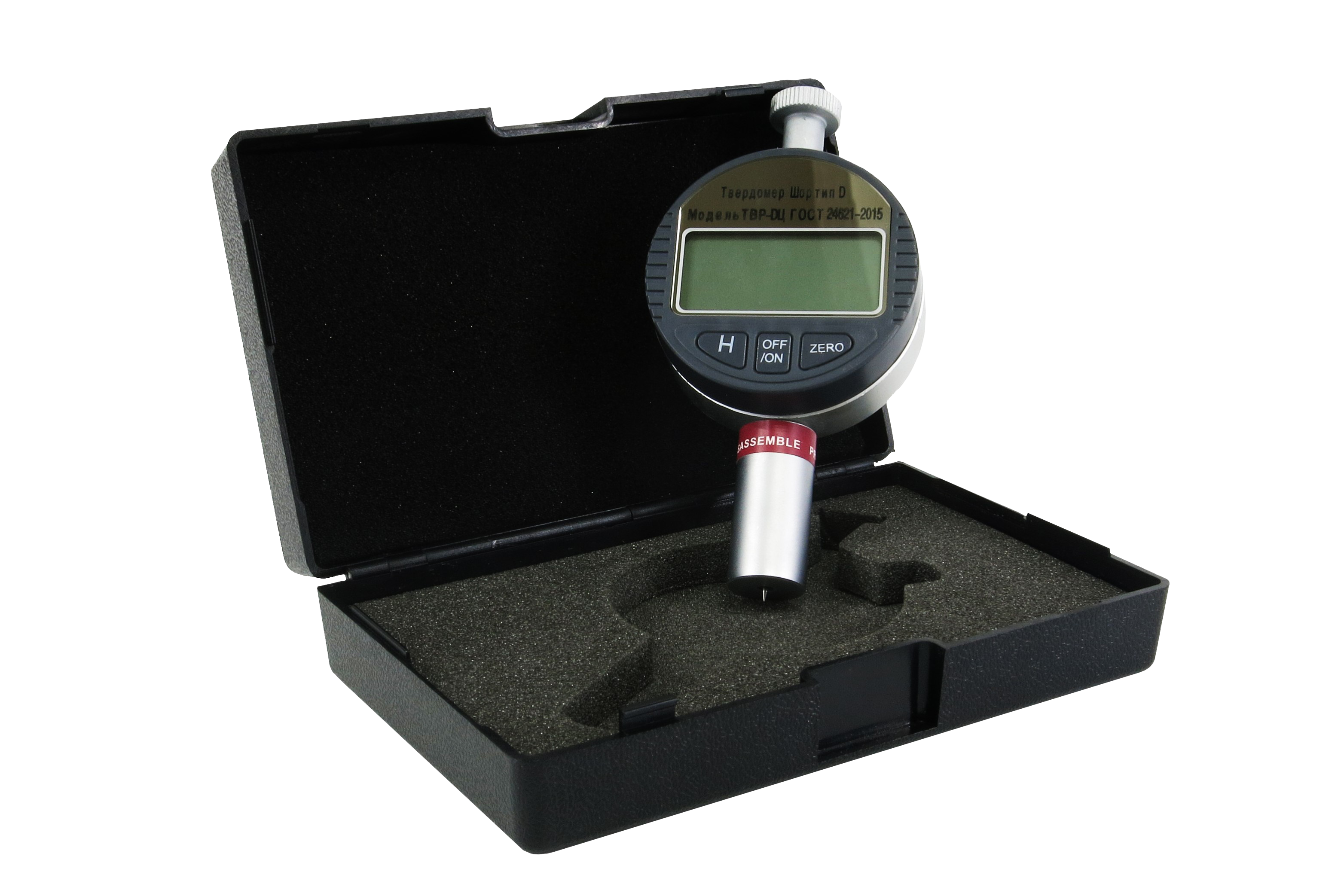

Упаковочный футляр |
1 |
|
Паспорт c отметкой о калибровке твердомера при выпуске из производства |
1 |
|
Комплект мер твёрдости по шкале Шора (тип А или тип D) |
По заказу |
|
Штатив испытательный для равномерного механического нагружения твердомера |
По заказу |
