Контроль покрытий и изоляции: толщиномеры индикаторные mitutoyo серий 7 и 547

Индикаторный механический толщиномер
Диапазон измерений: 0 – 20 мм
Погрешность: ±0,005 – ±0,022 мм
Максимальная глубина измерений: 20 – 120 мм

Подробности

В связи с изменением курса волют, стоимость может незначительно меняться.

В интернет-магазине КИТЕСТ вы можете купить механические толщиномеры из модельного ряда Mitutoyo 7 и Mitutoyo 547.

Конструкция

Mitutoyo серии 7 – для оперативного измерения толщины

Приборы состоят из корпуса, тормоза (арретира), измерительного стержня с наконечником, а также круглого индикатора с аналоговой шкалой, на которой нулевое значение устанавливается вращением.

При замере толщины линейные перемещения измерителя преобразуются с помощью рычажно-зубчатой передачи в угловое передвижение стрелки по шкале.

Mitutoyo серии 547 – для измерения толщины стенок труб

Приборы состоят из корпуса, тормоза (арретира), измерительного стержня с наконечником, а также цифрового индикатора с ЖК-экраном и кнопками управления.

Модификации

Серия 7

С дисковыми керамическими наконечниками

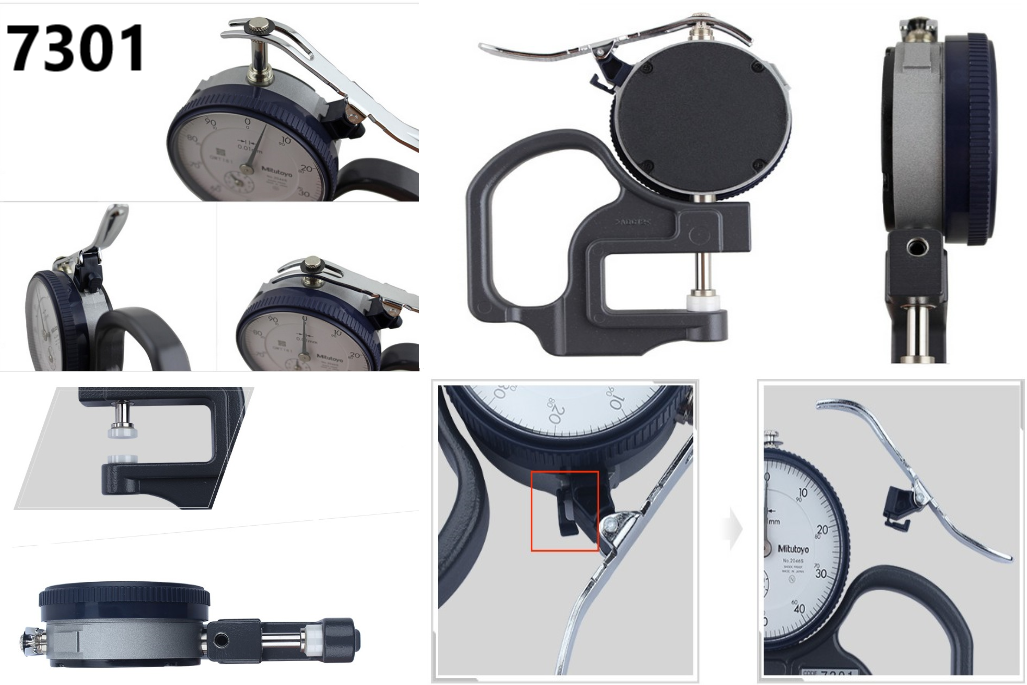

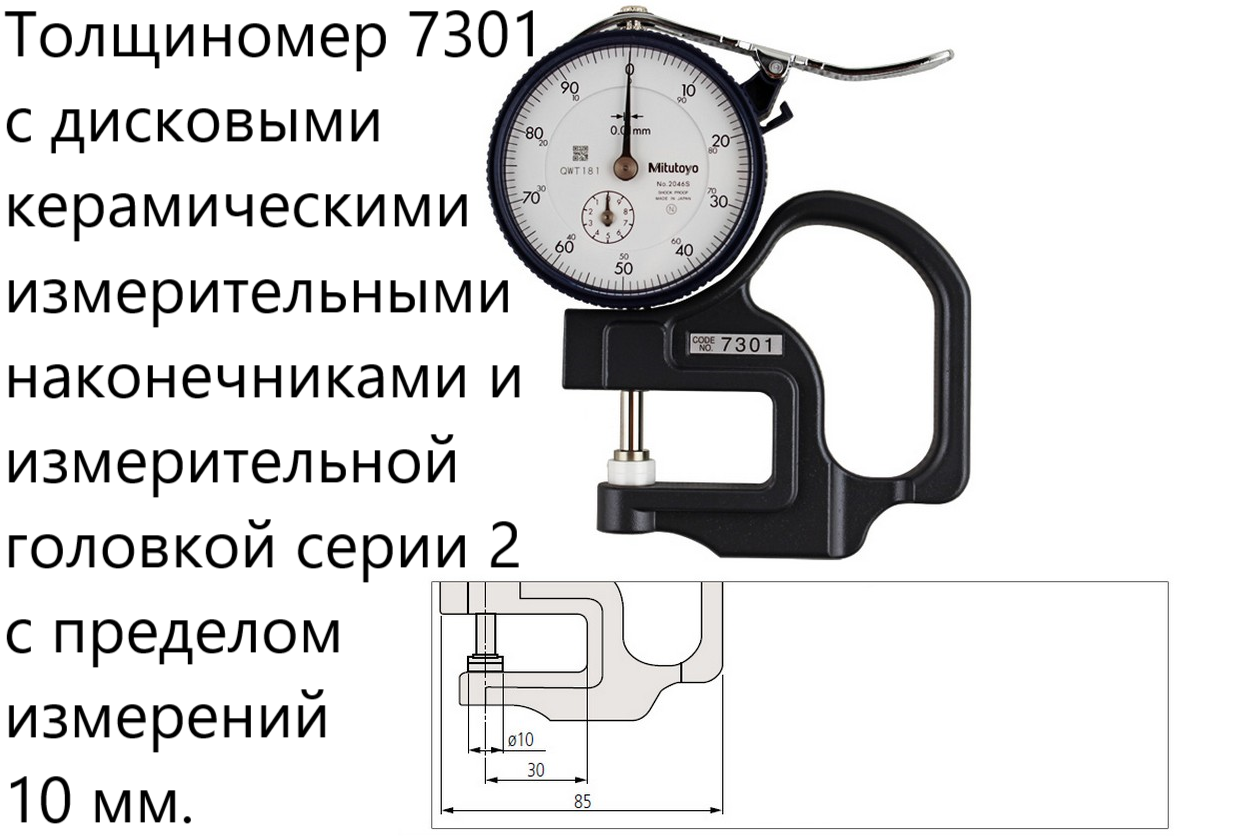

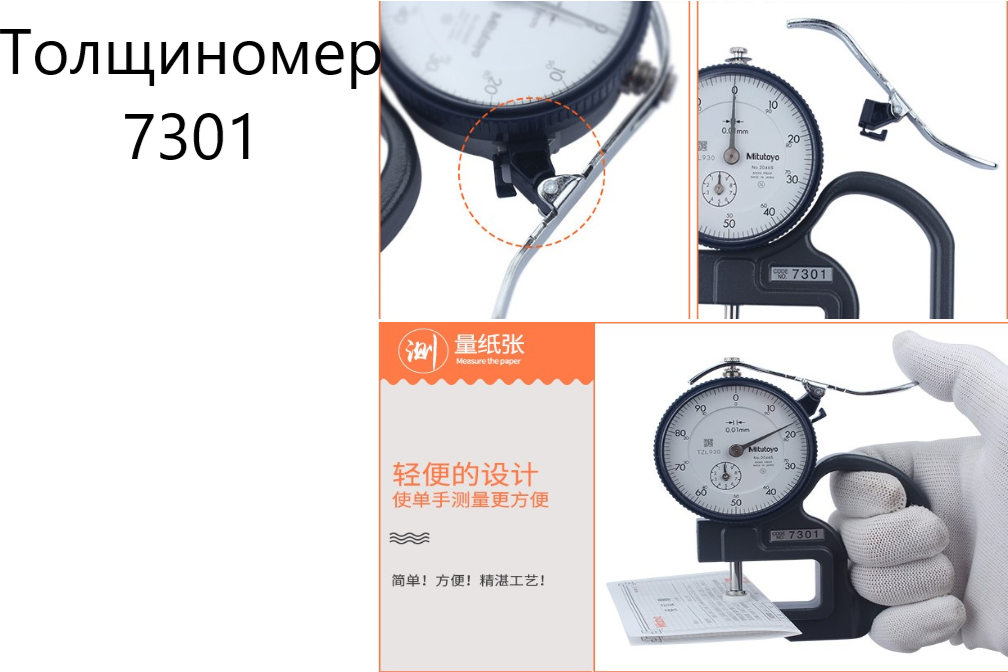

7301 – с дисковыми керамическими измерительными наконечниками и измерительной головкой серии 2 с пределом измерений 10 мм

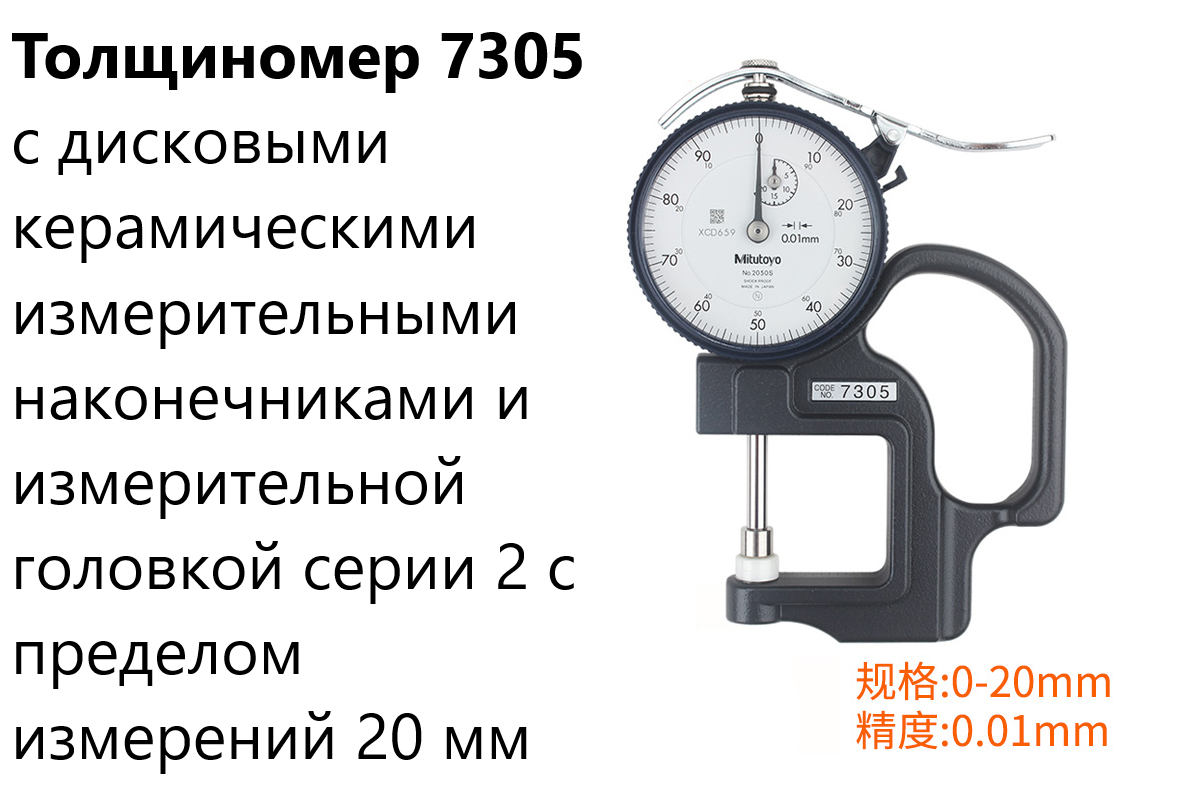

7305 – с дисковыми керамическими измерительными наконечниками и измерительной головкой серии 2 с пределом измерений 20 мм

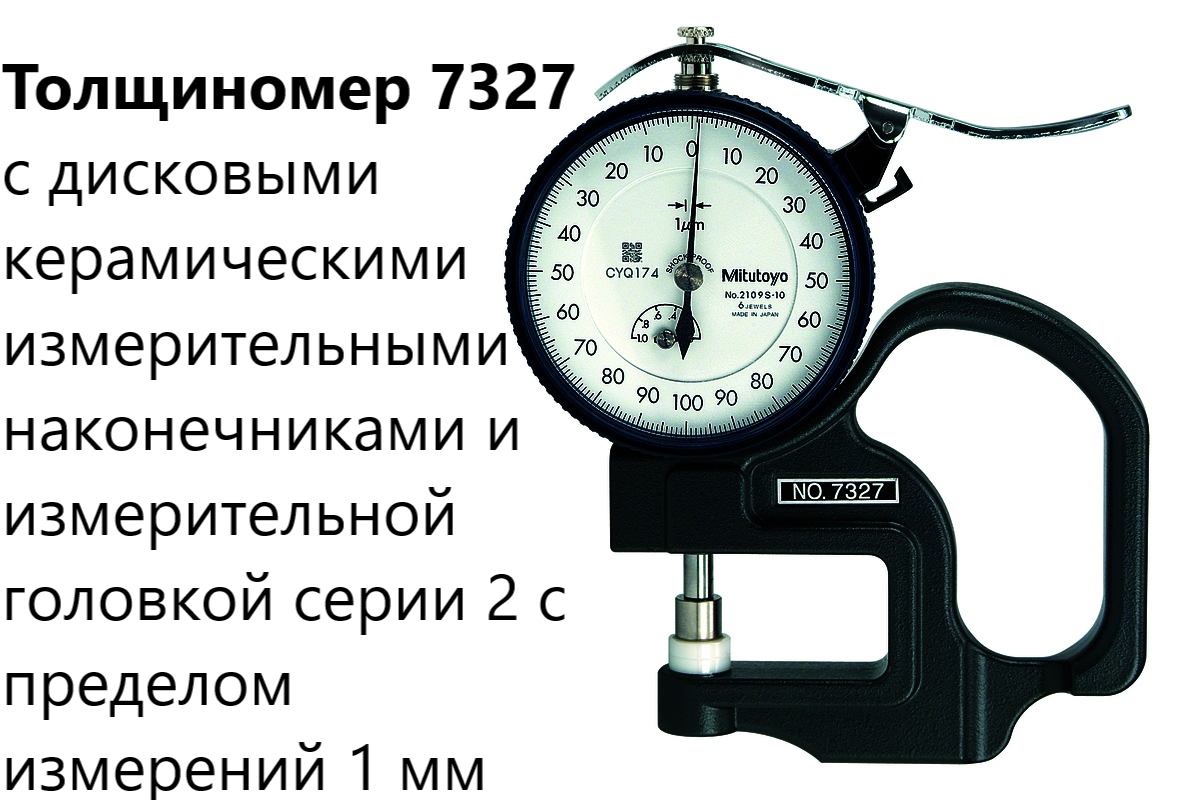

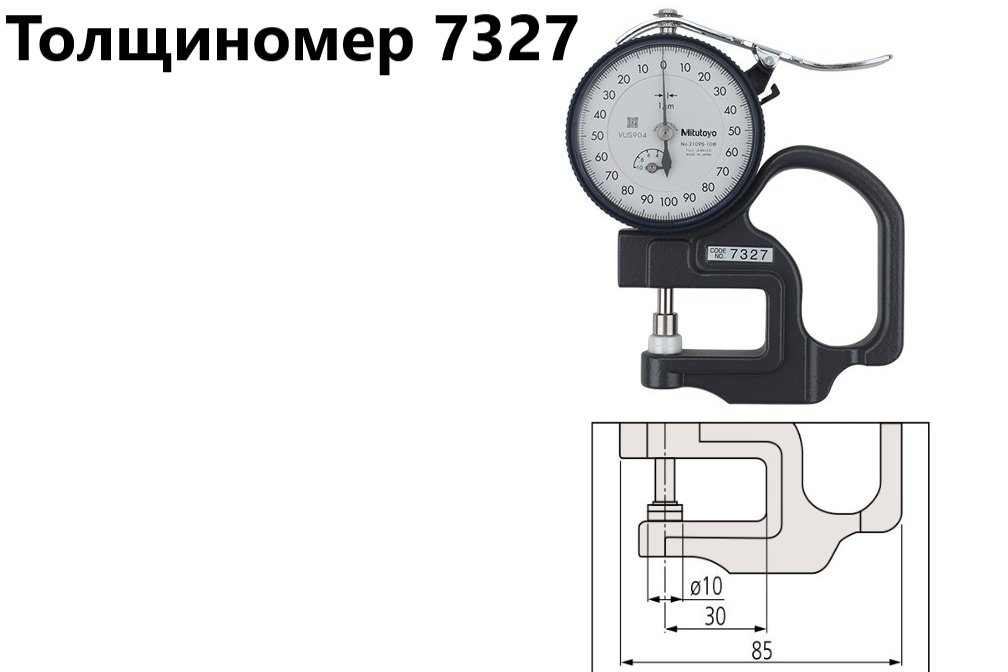

7327 – с дисковыми керамическими измерительными наконечниками и измерительной головкой серии 2 с пределом измерений 1 мм

С регулируемой пяткой

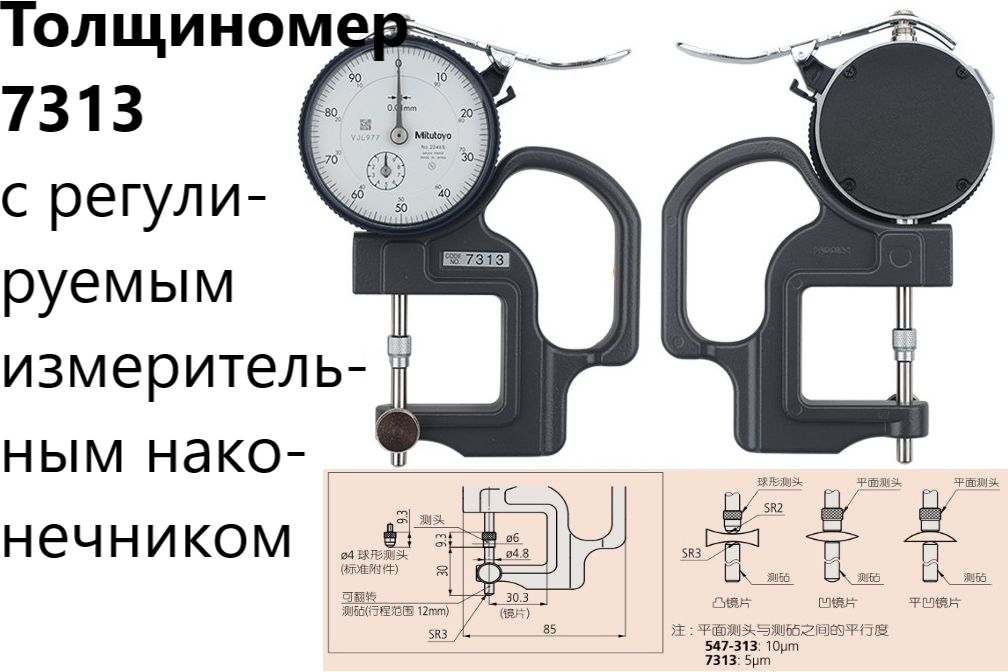

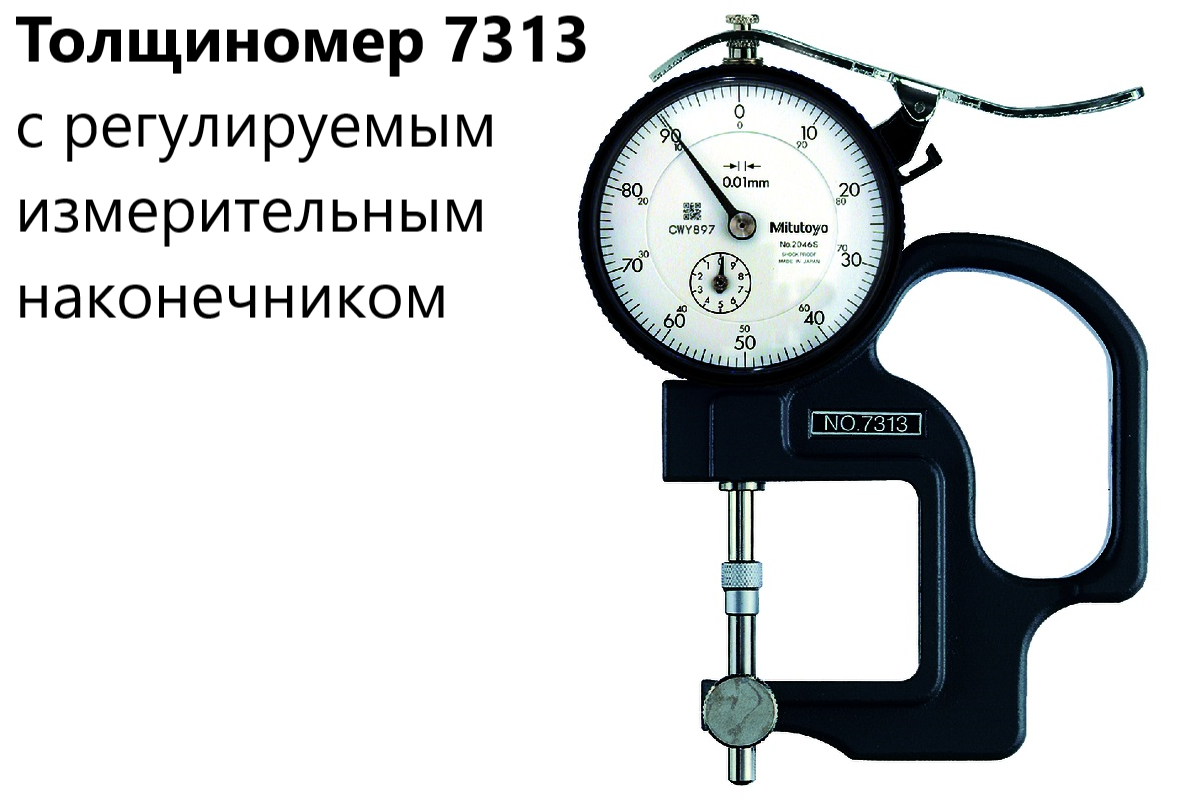

7313 – с регулируемым измерительным наконечником

С измерительным наконечником с острой кромкой

7315 – с ножевидными измерительными наконечниками

С дисковыми керамическими наконечниками и большими диаметрами измеряемых деталей

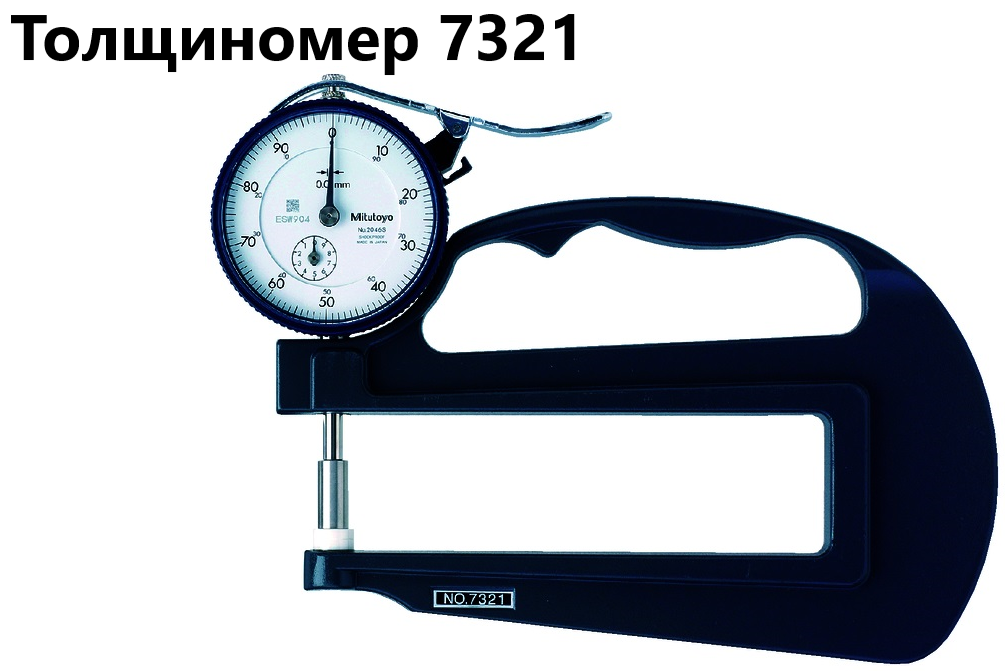

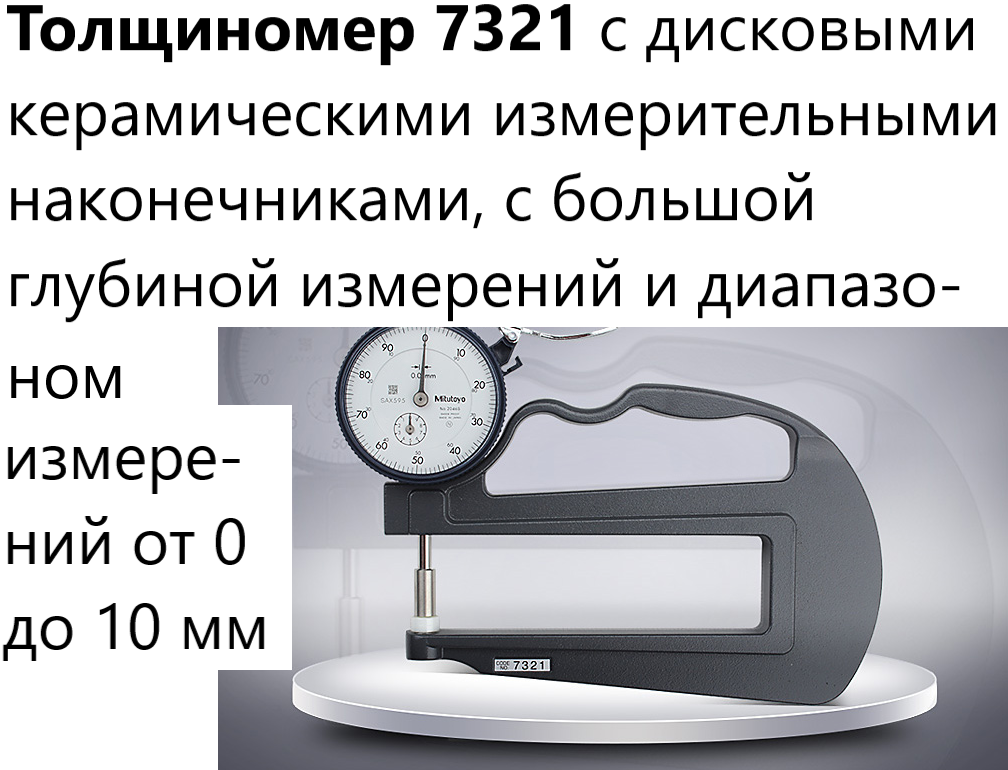

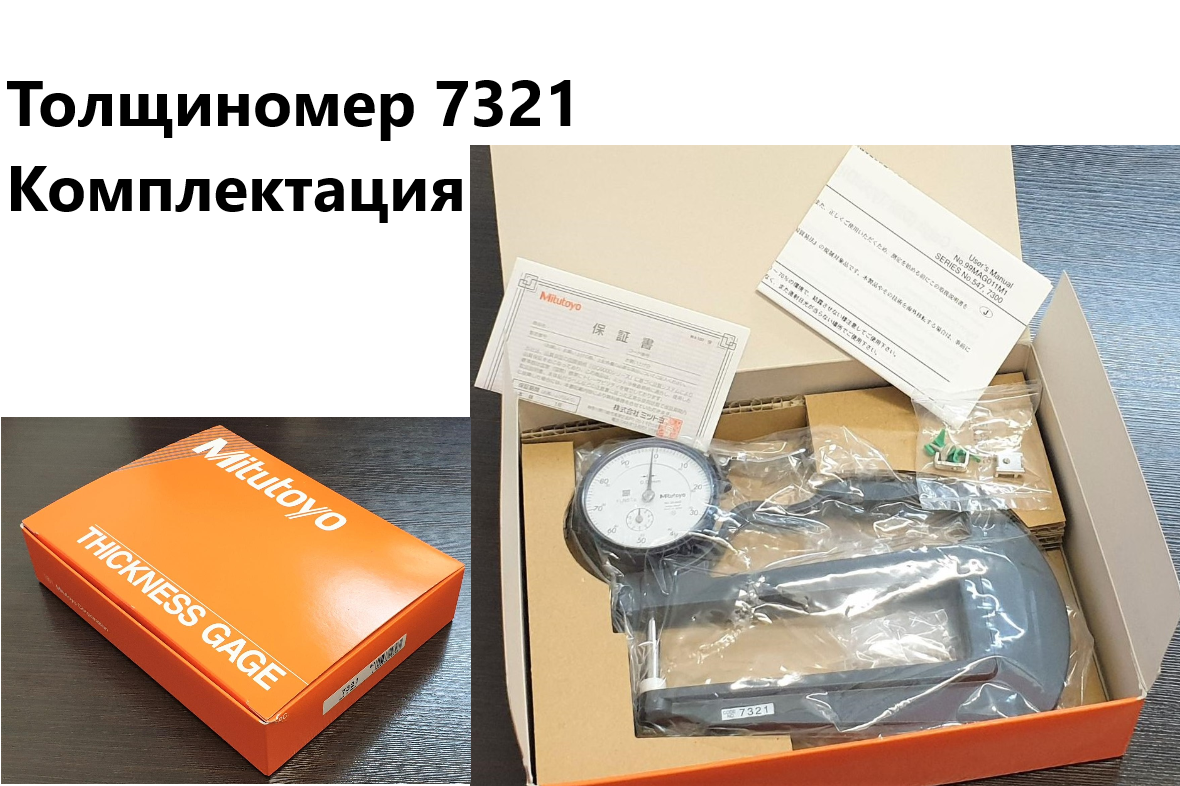

7321 – с дисковыми керамическими измерительными наконечниками, с большой глубиной измерений и диапазоном измерений от 0 до 10 мм

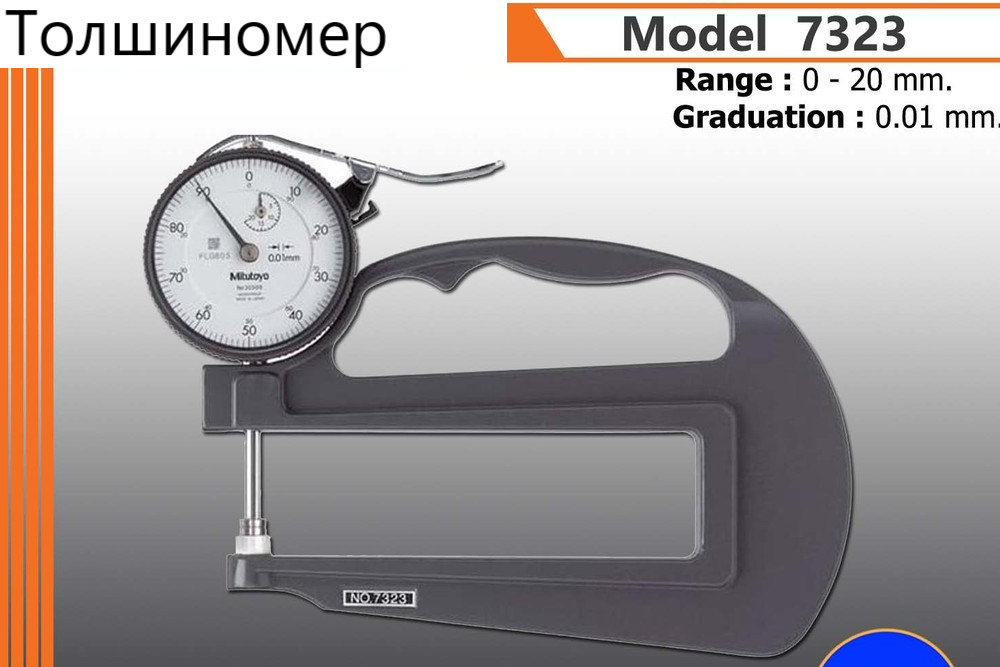

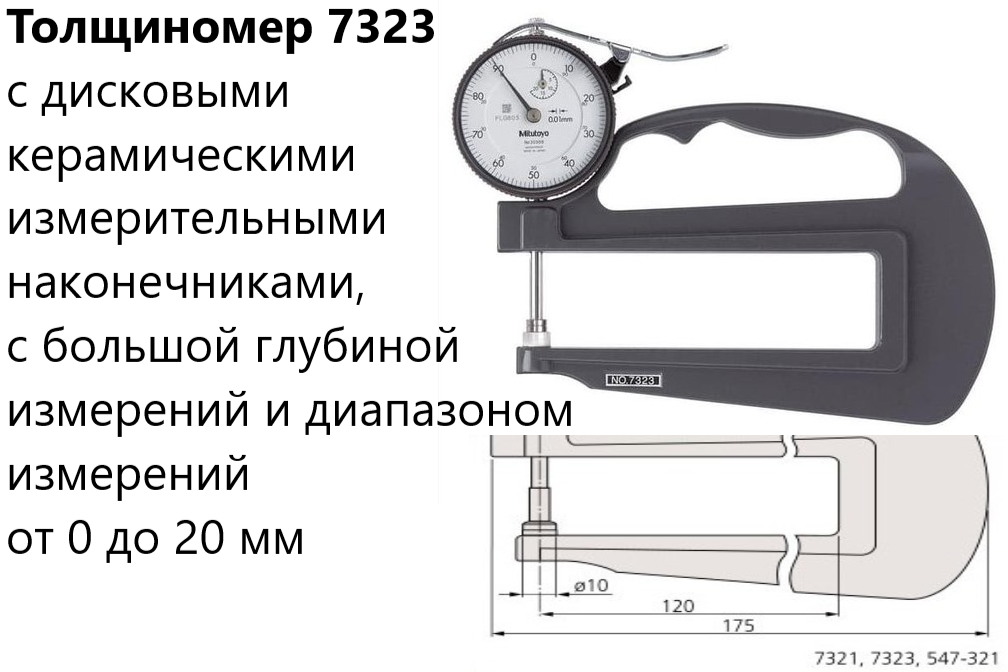

7323 – с дисковыми керамическими измерительными наконечниками, с большой глубиной измерений и диапазоном измерений от 0 до 20 мм

Для измерения толщины стенок труб с минимальным внутренним диаметром 3,5 мм

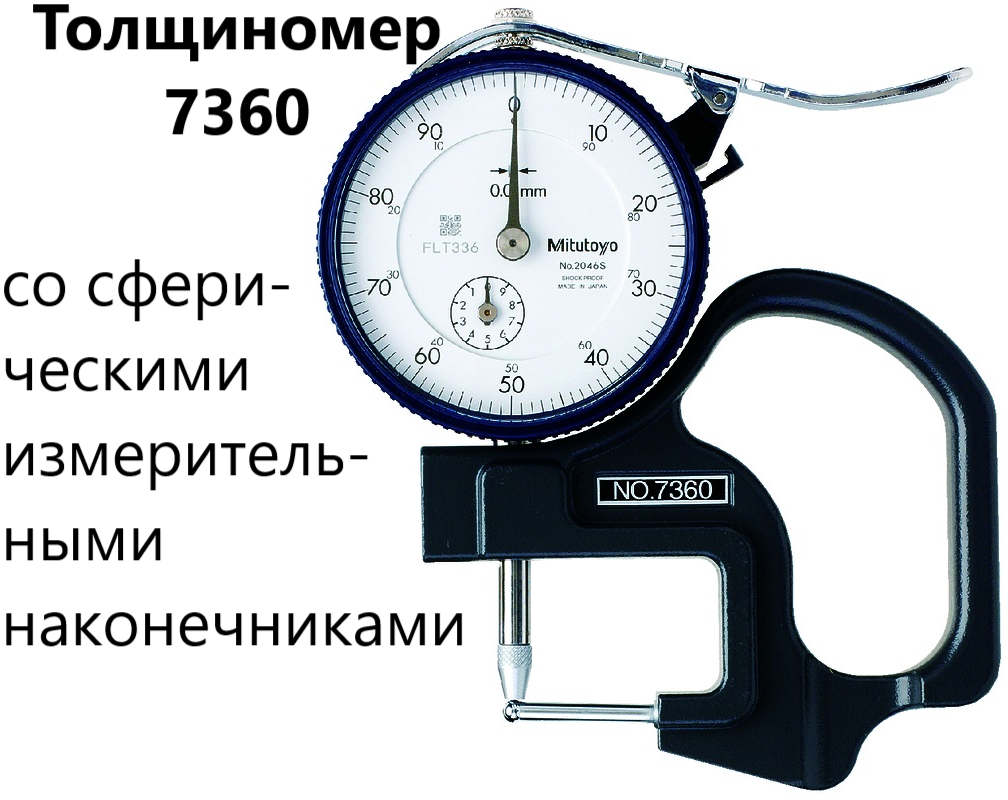

7360 – со сферическими измерительными наконечниками

Серия 547

С индикатором ID-C № 543-400BS

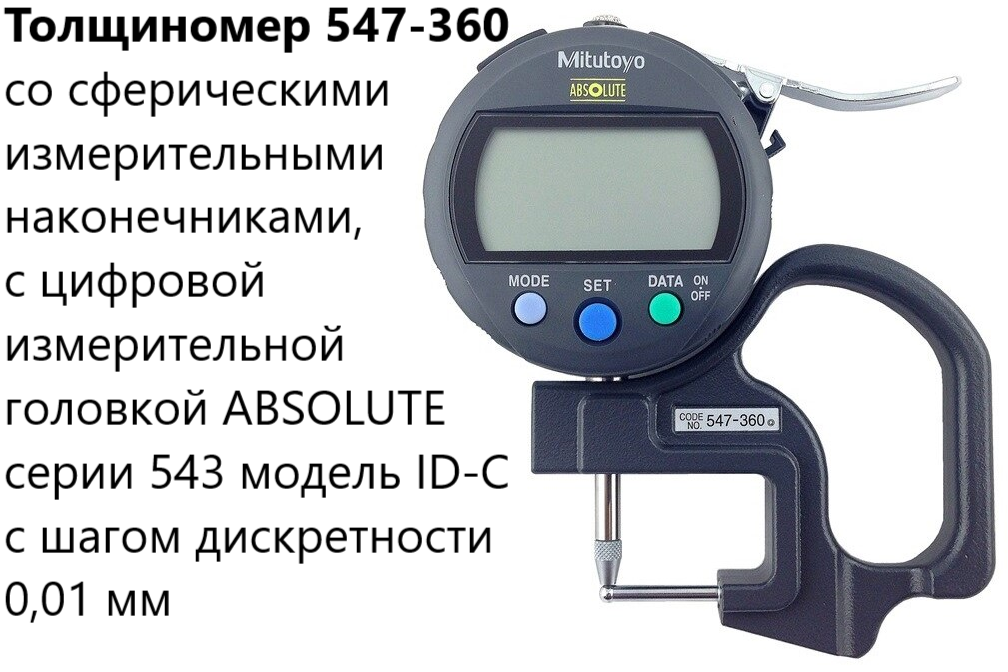

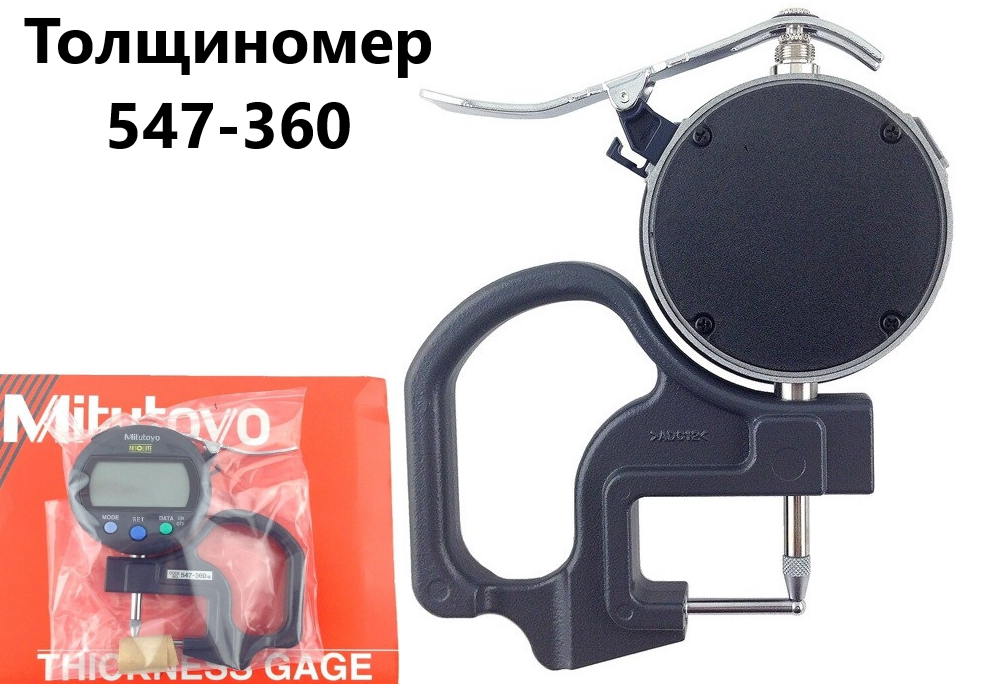

547-360 – со сферическими измерительными наконечниками, с цифровой измерительной головкой ABSOLUTE серии 543 модель ID-C с шагом дискретности 0,01 мм

С индикатором ID-C № 543-400BS

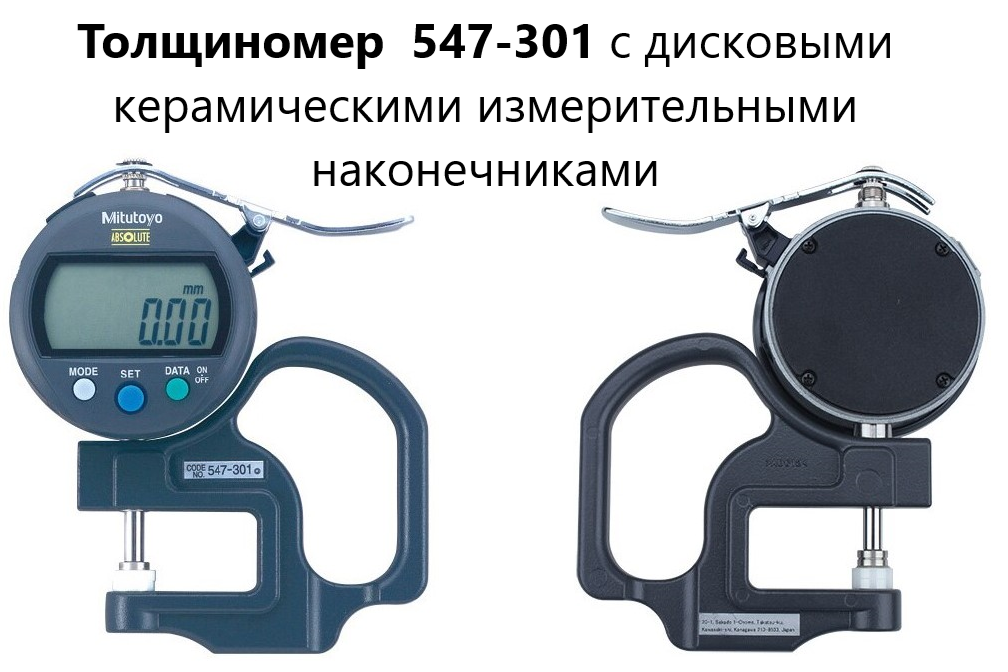

547-301 – с дисковыми керамическими измерительными наконечниками

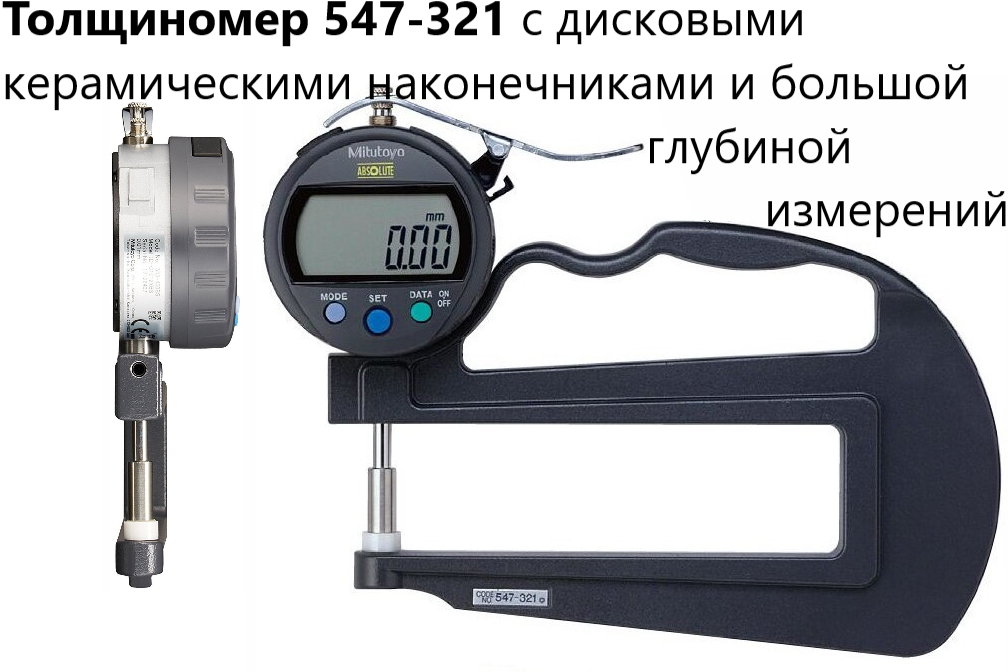

547-321 – с дисковыми керамическими наконечниками и большой глубиной измерений

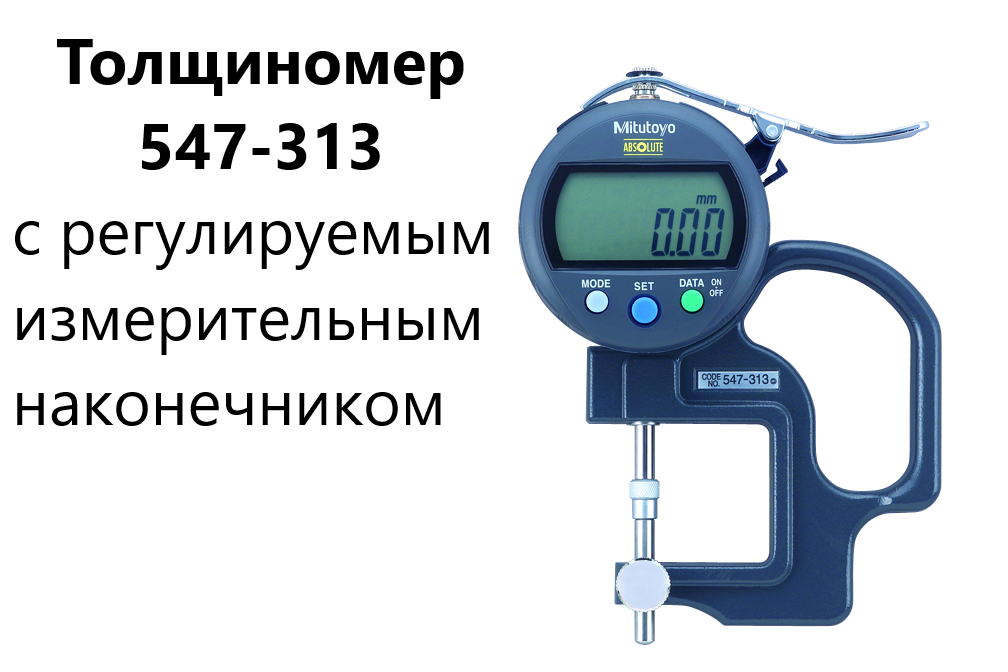

547-313 – с регулируемым измерительным наконечником

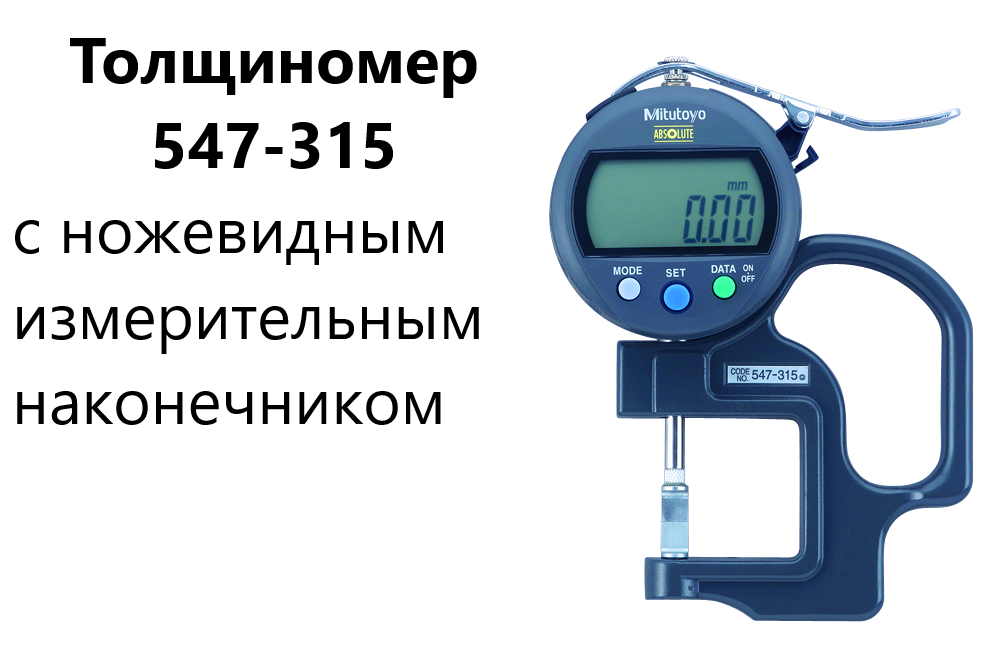

547-315 – с ножевидным стальным измерительным наконечником

С индикатором ID-C № 543-390BS

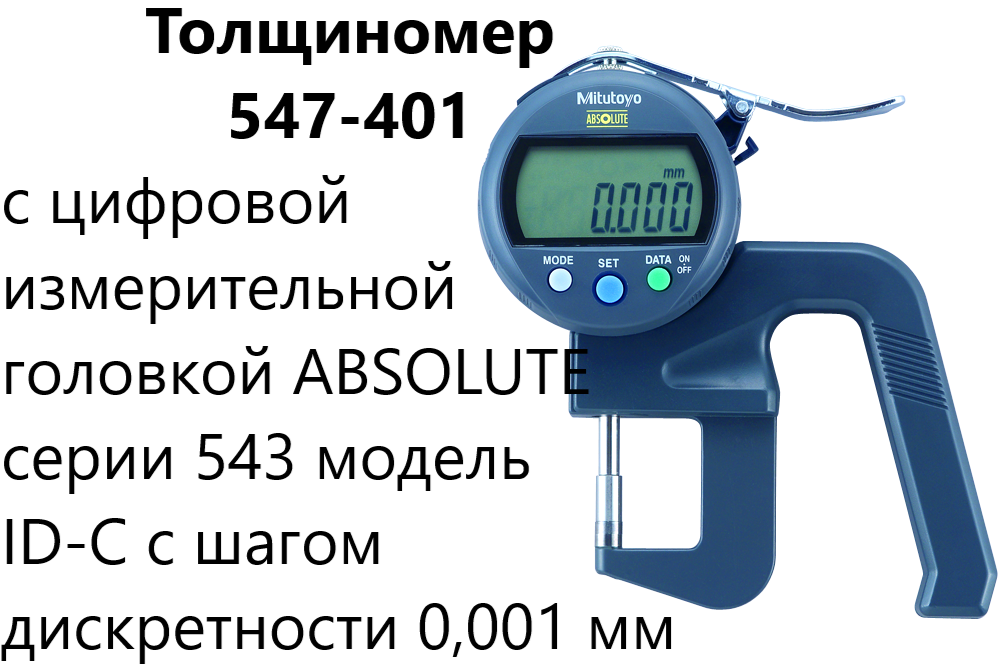

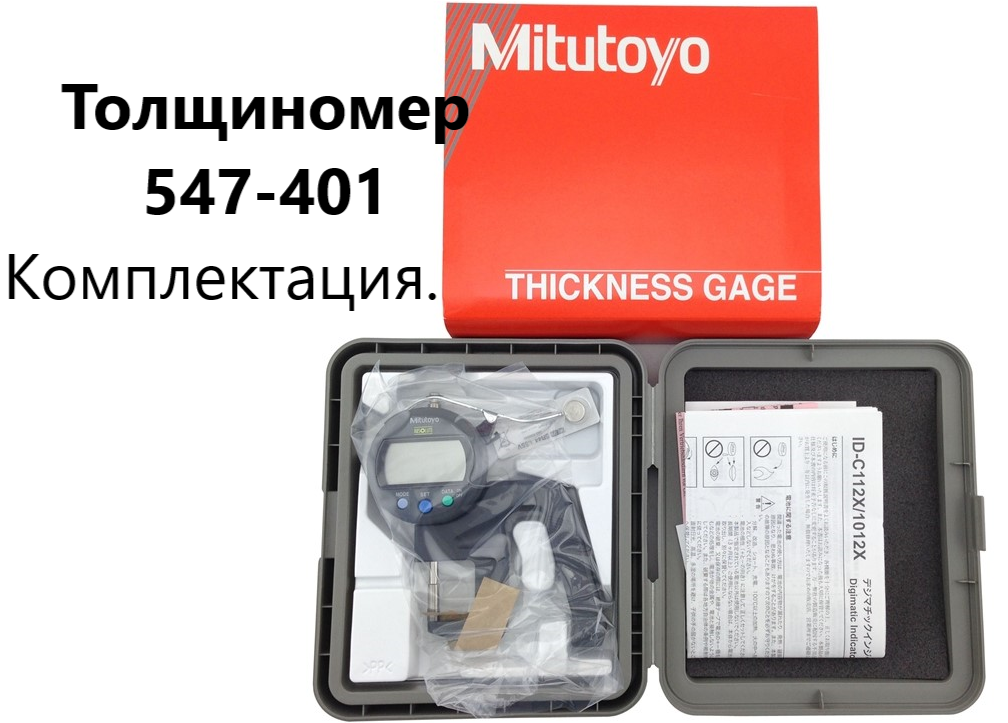

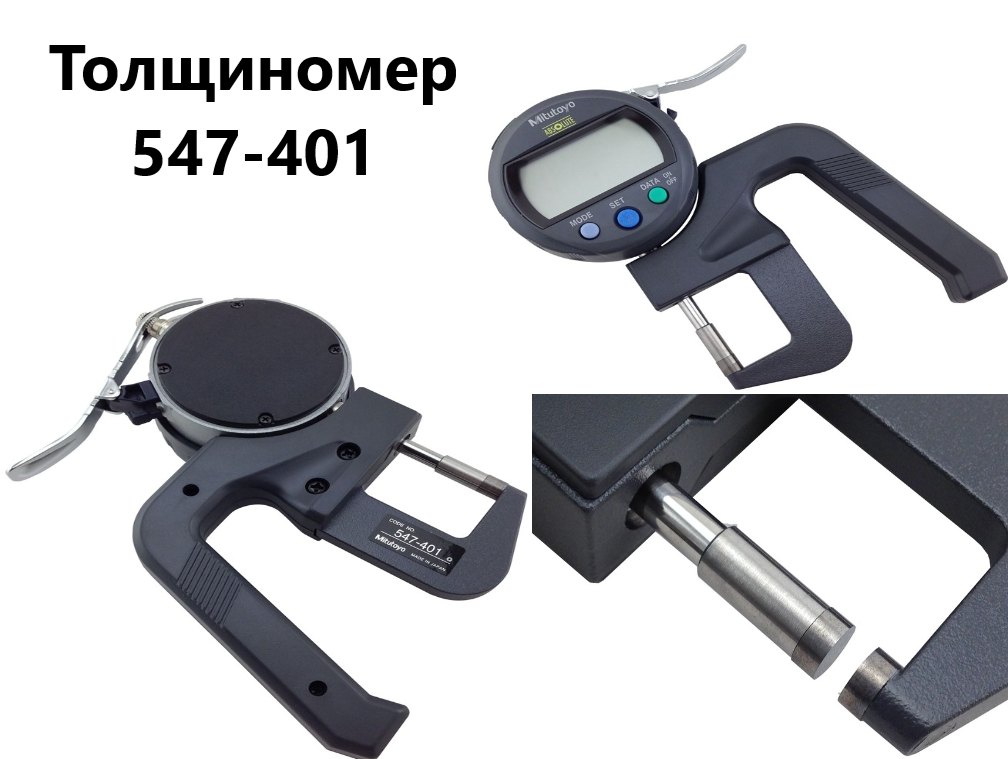

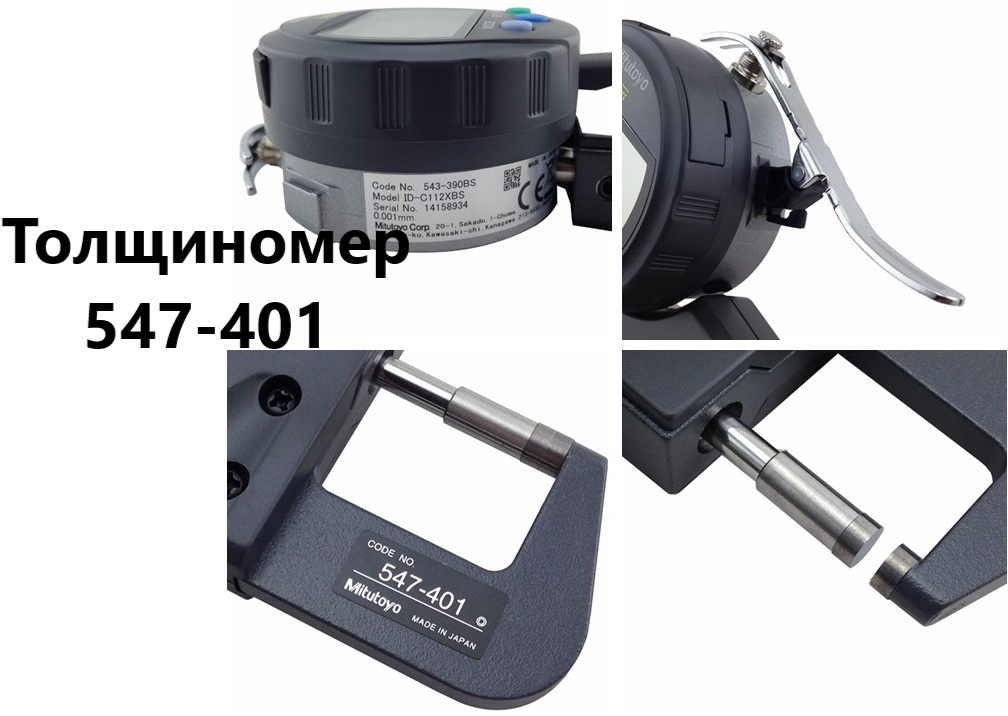

547-401 – с цифровой измерительной головкой ABSOLUTE серии 543 модель ID-C с шагом дискретности 0,001 мм (для измерения плёнок, бумаги и т.д.)

Измеряемые материалы

Информация о поверке

Методика поверки проводится в соответствии с документом МП 32062-14 «Толщиномеры серий 7, 547. Методика поверки», который был принят 22 апреля 2014 года Всероссийским научно-исследовательским институтом метрологической службы.

Основным средством поверки являются концевые плоскопараллельные меры длины 4 разряда (ГОСТ Р 8.763-2011).

Область применения в сфере государственного регулирования обеспечения единства измерений –оценка соответствия продукции и различных объектов обязательным требованиям, установленным законодательством Российской Федерации.

Состояние в реестрах средств измерений

Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	32062-20

С параметрами механических толщиномеров Mitutoyo 7 и Mitutoyo 547 вы можете ознакомиться в разделе «Технические характеристики». Наши специалисты ответят на все интересующие вопросы о свойствах и цене приборов, а также помогут вам их заказать.

Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.

Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.

Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.

Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.

Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.

Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.

Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:

Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.

Дисковые керамические наконечники

№	Диапазон изм-й (мм)	Цена деления	Погрешность	Индикатор №	Макс. глубина измерений	Измерительное усилие (Н)	Масса (г)
7327	0-1	0,001 мм	±0,005 мм	2109SB-10	30 мм	≤ 1,5	225
7301	0-10	0,01 мм	±0,015 мм	2046SB	30 мм	≤ 1,4	205
7305	0-20	0,01 мм	±0,020 мм	2050SB	30 мм	≤ 2,0	220

Регулируемая пятка

№	Диапазон изм-й (мм)	Цена деления	Погрешность	Индикатор №	Макс. глубина изме‐ рений	Измерительное усилие (Н)	Масса (г)
7313	0-10	0,01 мм	±0,015 мм	2046SB	30 мм	≤ 1,4	215

Измерительный наконечник с острой кромкой

№	Диапазон изм-й (мм)	Цена деления	Погрешность	Индикатор №	Макс. глубина измерений	Измерительное усилие (Н)	Масса (г)
7315	0-10	0,01 мм	±0,015 мм	2046SB	30 мм	≤ 1,4	220

Дисковые керамические наконечники и большой диаметр измеряемой детали

№	Диапазон изм-й (мм)	Цена деления	Погрешность	Индикатор №	Макс. глубина измерений	Измерительное усилие (Н)	Масса (г)
7321	0-10	0,01 мм	±0,015 мм	2046SB	120 мм	≤ 1,4	355
7323	0-20	0,01 мм	±0,022 мм	2050SB	120 мм	≤ 2,0	355

Для толщины стенок труб - мин. внутр. диаметр 3,5 мм

№	Диапазон изм-й (мм)	Цена деления	Погрешность	Индикатор №	Макс. глубина измерений	Измерительное усилие (Н)	Масса (г)
7360	0-10	0,01 мм	±0,015 мм	2046SB	20 мм	≤ 1,4	200

С индикатором ID-C № 543-400BS

№	Диапазон изм-й (мм)	Разрешение	Индикатор №	Макс. измеряемая глубина (мм)	Масса (г)
547-360	0-10	0,01 мм	543-400BS (ID-C)	20	240

С индикатором ID-C № 543-400BS

№	Диапазон изм-й (мм)	Разрешение	Макс. измеряемая глубина (мм)		Масса (г)
547-301	0-10	0,01 мм	30	Дисковые керамические наконечники	255
547-321	0-10	0,01 мм	120	Дисковые керамические наконечники и большой диаметр измеряемой детали	425
547-313	0-10	0,01 мм	30	Регулируемая измерительная пятка	275
547-315	0-10	0,01 мм	30	Ножевидный стальной наконечник	270

№	Диапазон изм-й (мм)	Разрешение	Индикатор №	Макс. измеряемая глубина (мм)	Масса (г)
547-401	0-12	0,01 мм/0,001 мм	543-390BS (ID-C)	21	290

Отклонение от параллельности плоских измерительных поверхностей толщиномеров

Серия	Диапазон измерений, мм	Отклонение от параллельности плоских измерительных поверхностей, мкм
7	от 0 до 1	≤ 5
	от 0 до 10	≤ 5
	от 0 до 20	≤ 5
547	от 0 до 10	≤ 10
547	от 0 до 12	≤ 3
