Прямой совмещенный УЗ-преобразователь
Частота: 5 / 10 МГц
Пьезоэлемент: Ø6 / Ø10 мм
Рабочая поверхность: Ø7 / Ø11 / Ø14 мм
В интернет-магазине КИТЕСТ вы можете купить прямые совмещенные преобразователи SENDAST П111 ПРД и SENDAST П111 ПРТ. Эти инновационные датчики имеют несъемную линию задержки (призму) из специализированного износостойкого полимера, устойчивого к температурам до +250 °С.
Эти модели сочетают лучшие характеристики преобразователей серий П111 и П112 и подходят для дефектоскопии, толщинометрии и контроля разнообразных объектов.
| Свойство | Тип П111-ПРД | Тип П111 | Тип П112 |
| Дефектоскопия малых толщин | да | нет | да |
| Контроль на малых диаметрах | да | нет | да |
| Непрерывное сканирование по объекту | да | да | нет |
| Высокая термостойкость | да | нет | да |
| Высокая износостойкость | да | да | нет |
| Зависимость амплитуды от расстояния | моно направленная | моно направленная | разно направленная |
| Нелинейная V-коррекция | нет | нет | есть |
| Регистрация повторных отражений | высокая | низкая | низкая |
| Искажения в повторных отражениях | нет | есть | есть |
| Чувствительность к положению вокруг оси | нет | нет | есть |
| Чувствительность к шумам в зазоре | пониженная | стандартная | стандартная |
Особенности
- Минимальная мертвая зона – позволяет выявлять дефекты и расслоения на очень малой глубине (от 0,5 мм).
- Отсутствие v-коррекции – гарантирует равномерность измерений по всему диапазону.
- Свободное сканирование – отсутствие акустического экрана позволяет проводить сканирование практически любых поверхностей путем перемещения датчика.
- Призма из полимера – износостойкая, устойчивая к высоким температурам (до +250 °С). Ее можно притирать под различные диаметры и формы, включая сферические поверхности.
- Короткий по времени сигнал – обеспечивает высокое качество контроля.
- Призматическое окно – позволяет проводить контроль по стали на глубину до 40 мм.
- Гибкость применения – преобразователи SENDAST П111 ПРД и SENDAST П111 ПРТ подходят для контроля:
- сварных швов между трубами и частями из листового металла;
- наплавок;
- композитных материалов из двух и более металлов;
- прутков и сферических объектов;
- наплавок баббита в подшипниках (толщинометрия и определение расслоений);
- поиска расслоений в металлических листах (включая титан);
- для дефектоскопии на малых глубинах (до 0,5 мм под поверхностью);
- для толщинометрии тонкостенных металлических и пластиковых изделий.
Различия моделей

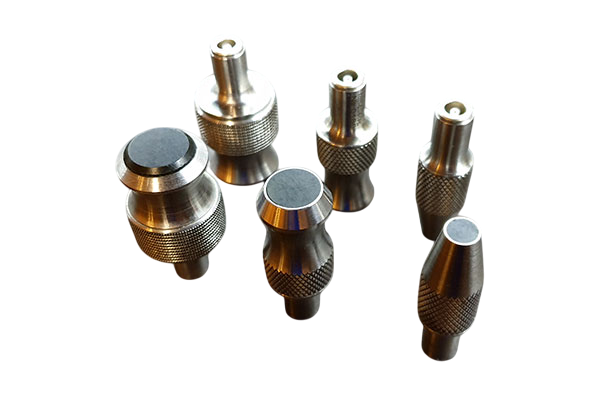

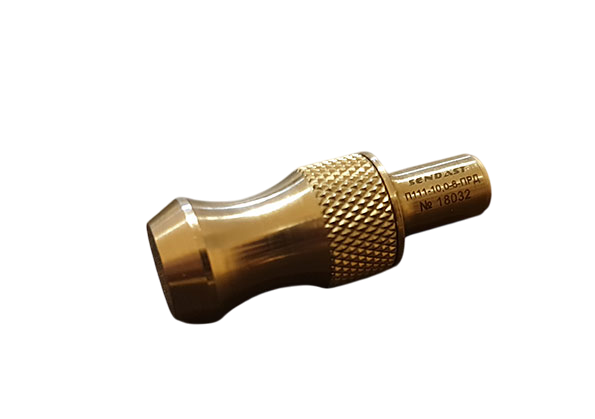

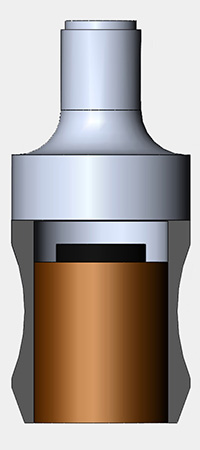

- SENDAST П111 ПРД. Диаметр контактной площадки – 11 или 14 мм. Оптимален для дефектоскопии металлов и пластика, может использоваться для толщинометрии толстых труб и листовых объектов (см. левую и среднюю конструкции на иллюстрации ниже).

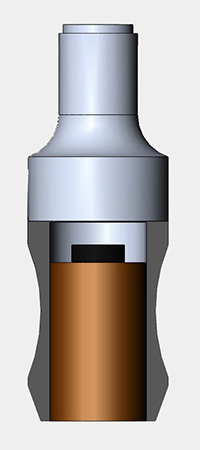

- SENDAST П111 ПРТ. Диаметр контактной площадки – 6 мм. Предназначен преимущественно для толщинометрии металлов и пластика, подходит для дефектоскопии. (см. правую конструкцию на иллюстрации ниже).

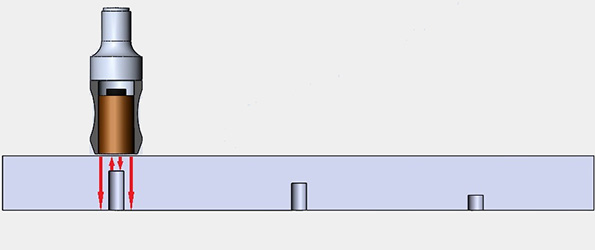

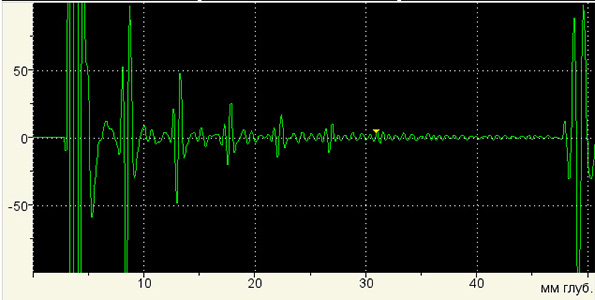

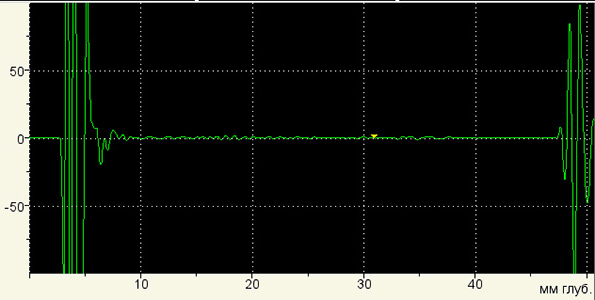

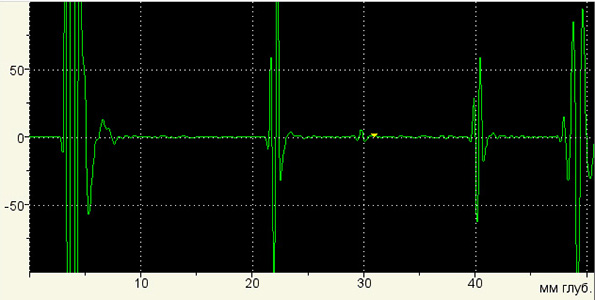

Экран дефектоскопа, когда преобразователь находится в воздухе. Изображены только опорные (оборотные) сигналы от призмы ПЭП

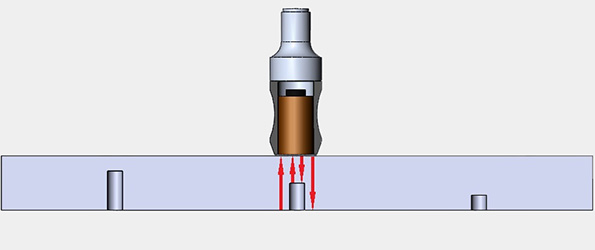

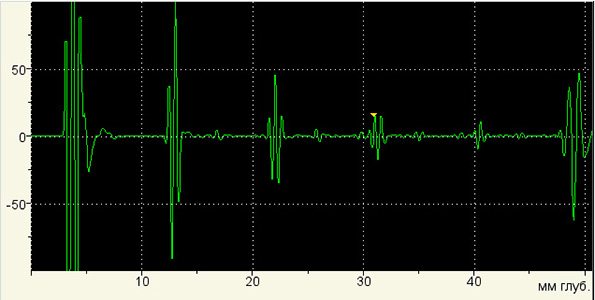

Преобразователь находится на бездефектной зоне образца. Помимо опорных сигналов от призмы, отображается сигнал от донной поверхности образца и его второе отражение.

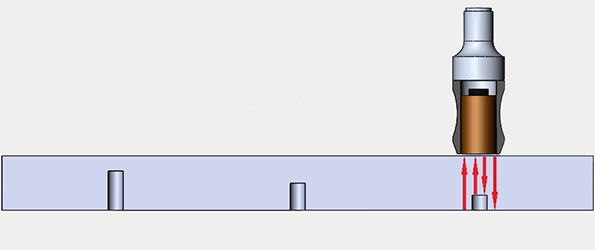

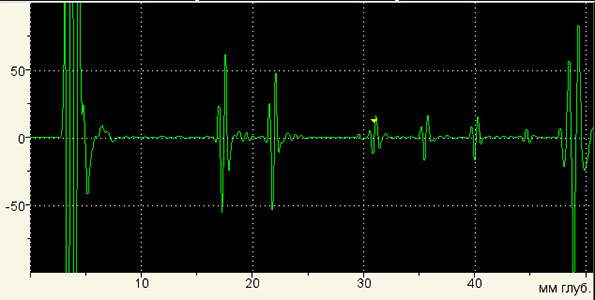

Преобразователь над отражателем на половине толщины образца. Виден сигнал от отражателя, и его переотражение "слившееся" с сигналом от донной поверхности.
Видео
Полная номенклатура доступных преобразователей SENDAST П111 ПРД/ПРТ представлена во вкладке «Технические характеристики».
Закажите в интернет-магазине КИТЕСТ прямые совмещенные преобразователи с линией задержки SENDAST П111 ПРД/ПРТ от компании НДТ-КЛАБ. Наши специалисты ответят на все интересующие вопросы о свойствах товара, помогут подобрать подходящий вариант под ваши задачи и используемое оборудование, а также предоставят полную информацию о цене и сроках поставки.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| НОМЕНКЛАТУРА | ЧАСТОТА, МГц | ДИАМЕТР РАБОЧЕЙ ПОВЕРХНОСТИ, мм | ДИАМЕТР ПЬЕЗОЭЛЕМЕНТА, мм | ДИАПАЗОН ТОЛЩИН, мм |
| П111-5,0-6 ПРТ SENDAST | 5 | 7 | 6 | 1,5-40 |
| П111-10,0-6 ПРТ SENDAST | 10 | 7 | 6 | 0,5-40 |
| П111-10,0-6 ПРД SENDAST | 10 | 11 | 6 | 1-40 |
| П111-5,0-6 ПРД SENDAST | 5 | 11 | 6 | 1,5-40 |
| П111-5,0-10 ПРД SENDAST | 5 | 14 | 10 | 2-40 |
