Пленка рентгеновская
Чувствительность: 60 – 400 / 600 – 1200 рентген-1
Формат: 30x40 см
Коэффициент контрастности: 3,3 / 4,3
В интернет-магазине КИТЕСТ вы можете купить рентгеновскую пленку Agfa F8 NIF.
Особенности
- Высокая чувствительность
- Мелкая зернистость
- Поверхность пленок подавляет блики и переотражения, а также имеет защиту от статического электричества
- Фотослой остается невредимым при упаковке, извлечении, проведении рентгеновской съемки и обработке
- Поддержка ручной и автоматической обработки (на роликовых проявочных аппаратах)

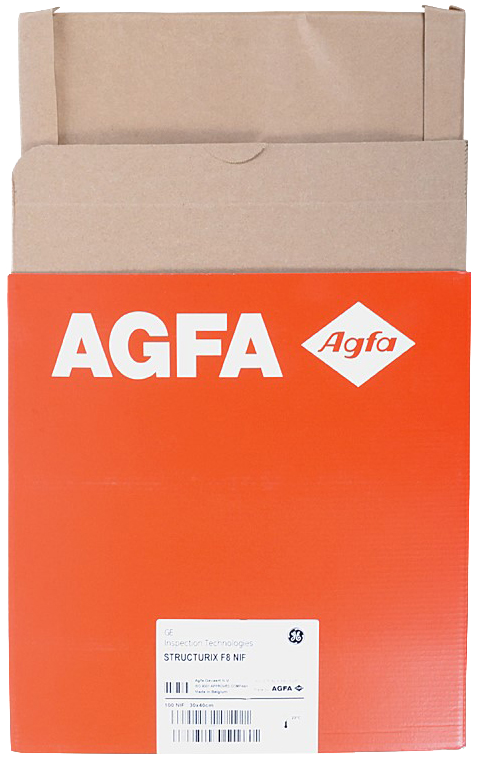

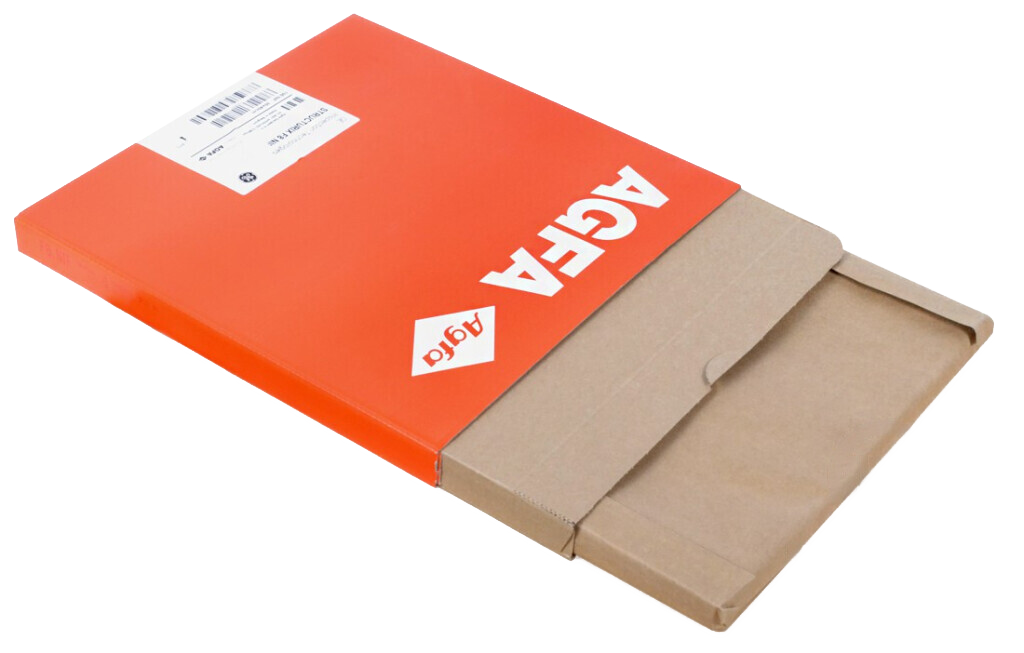

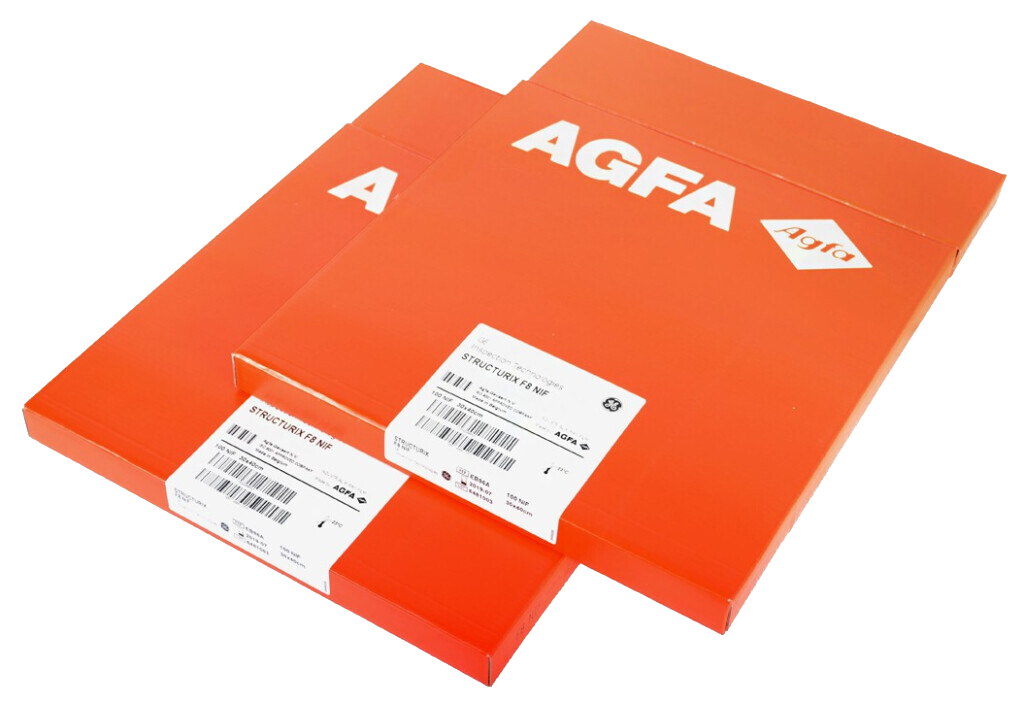

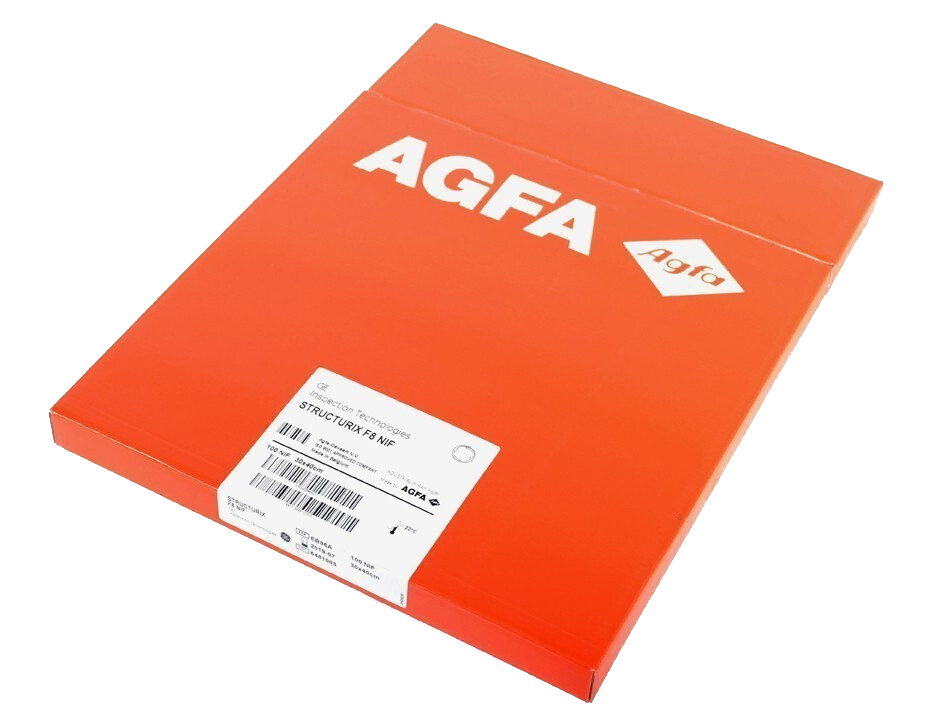

- Товар поставляется в упаковке NIF. Пленки находятся в конверте, который препятствует проникновению света, и не имеют бумажных прокладок. Конверт помещается в картонную коробку. Количество пленок в одной упаковке – 100 штук
Применение
Рентгеновская пленка предназначена для использования с металлофлюоресцентными (Agfa RCF) или флюоресцентными (Agfa NDT 1200) усиливающими экранами, которые обеспечивают хорошее разрешение и контрастность снимков.
Применение усиливающих экранов необходимо для неразрушающего контроля толстых объектов при минимальной экспозиции. Примеры: бетонные сооружения, массивные металлоконструкции, технологические трубопроводы, выявление коррозии и эрозии.
Подробно о предназначении усиливающих экранов можно узнать в таблице ниже:
|
Agfa F8 + RCF |
Agfa F8 + NDT 1200 |
|
|
Чувствительность и скорость проявления пленки F8 – самая высокая среди рентгеновских пленок от Agfa. Также по этим показателям она превосходит аналоги. Это позволяет использовать пленку Agfa F8 для дефектоскопии сварных швов трубопроводов.
Пленка Agfa F8 используется для проведения исследований с помощью импульсных или микрофокусных рентгенографических аппаратов, а также рентгеновских микроскопов. Конкретная модель выбирается исходя из характеристик исследуемого объекта, требований к габаритам и весу устройства, финансовых возможностей пользователя.
Дополнительная информация
- Пленку можно использовать как в полном формате (30x40 см), так и вырезать из нее листы в соответствии с размером исследуемого объекта.
- Подготовку пленки к съемке необходимо выполнять в темноте.
- При перевозке не трясите упаковку с пленками – это позволит избежать накопления статического электричества.
- Рекомендуется использовать усиливающие экраны, произведенные компанией Agfa. Использование экранов других производителей может ухудшить качество рентгеновских снимков.
Наши специалисты ответят на все интересующие вопросы о характеристиках и цене рентгеновской пленки Agfa F8 NIF, а также помогут вам ее заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Чувствительность |
От 60,0 до 400,0 рентген-1 с экранами RCF От 600,0 до 1 200,0 рентген-1 с экранами NDT 1200 |
|
| Средний коэффициент контрастности |
4,3 с экранами RCF 3,3 с экранами NDT 1200 |
|
| Соответствие стандартам | ISO 11699-1, EN ISO 11699-2, ASTM E 1815 | |
| Условия освещения при обработке | Неактиничное освещение, λ>520 нм, оливково-зелёный светофильтр (Agfa G7), красный светофильтр (Agfa R1) или светодиодное освещение λ=590/660 нм | |
| Условия хранения | На ребре, вдали от химикатов, места проведения просвечивания и источников излучения | |
| – температура | От +4,4 до +23,8 °С, без резких перепадов | |
| – относительная влажность воздуха | 30 – 50 %, без резких перепадов | |
| – освещение | Следует избегать яркого освещения и воздействия прямых солнечных лучей | |
| – радиоактивный фон | <90 nGy/h | |
| Меры предосторожности | Следует избегать воздействия высоких температур. При низких температурах не происходит изменений сенситометрических параметров, однако открывать упаковку следует только после её отогревания. Это предотвратит образование конденсата на фотослое и склеивание листов плёнки. | |
| Тип упаковки | NIF: светонепроницаемый конверт без бумажных прокладок | |
| Формат | 30×40 см | |
| Количество листов в упаковке | 100 шт. | |
| Масса одной упаковки | 4 кг | |

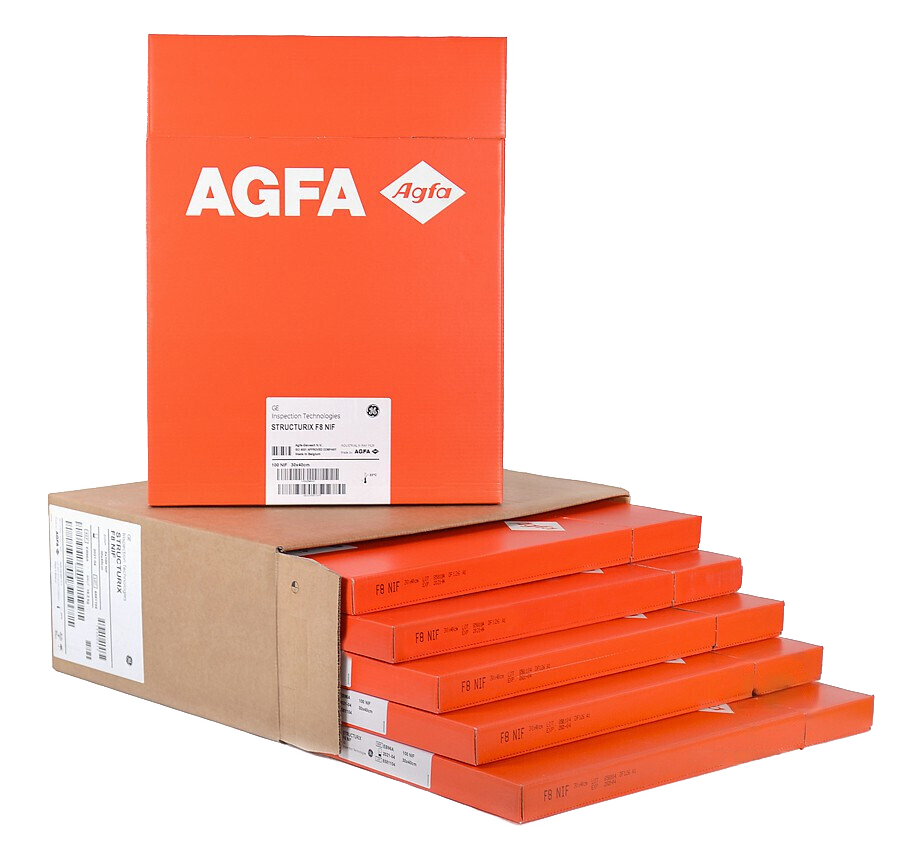

| Количество упаковок в коробке | 5 шт. | |
| Габариты коробки | 43,8×17,9×35,7 см | |
| Масса коробки | 20,3 кг | |
Диапазон толщин по реестру ПАО «Газпром»
Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 регламентирована радиационная толщина для данной отрасли с применением плёнки Agfa F8 в направлении просвечивания с металлофлюоресцентными экранами.
При контроле рентгеновскими аппаратами постоянного действия для классов чувствительности 1, 2, 3 по ГОСТ 7512 — от 4 до 70 мм по стали. При контроле рентгеновскими аппаратами импульсного действия для классов чувствительности 2, 3 по ГОСТ 7512 — от 10 до 50 мм по стали.
Сравнительные характеристики

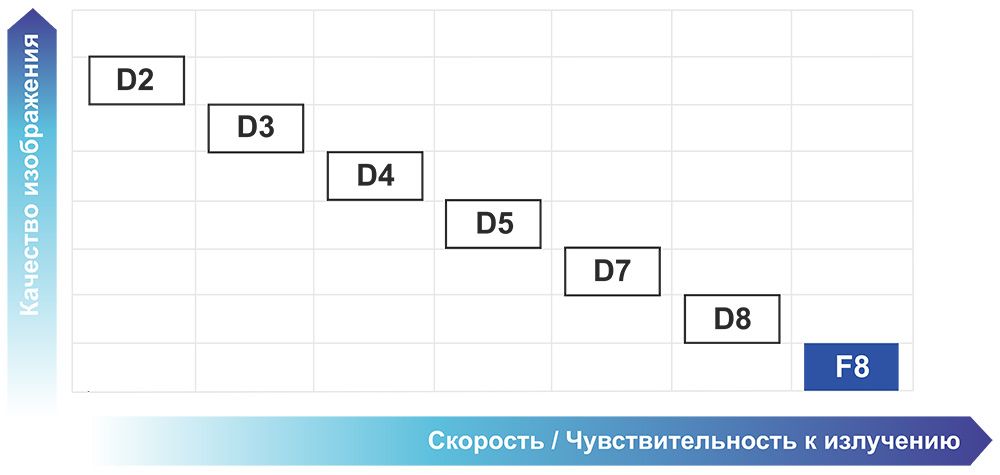

В линейке Agfa плёнка F8 обладает самой высокой чувствительностью к излучению и скоростью проявления. Среди аналогов она показывает лучшие результаты на 1-2 элемента стандартного эталона и индикатора качества изображения IQI.
Это даёт возможность выявлять такие опасные дефекты сварных швов, как трещины и непровары с малым раскрытием. Своевременное обнаружение несплошностей обеспечивает безаварийность работы трубопроводов.
Относительные экспозиционные факторы
В таблице приведены относительные экспозиционные факторы двух видов рентгеновской плёнки Agfa. Значения показывают, как изменится время экспозиции Agfa F8 относительно времени экспозиции Agfa D7 при достижении той же оптической плотности. Указаны коэффициенты, полученные с использованием различных источников ионизирующего излучения. При этом время экспозиции плёнки Agfa D7 принято за единицу (1.000).
| Тип ионизирующего излучения | Усиливающие экраны | Плёнка Agfa Structurix F8 | Плёнка Agfa Structurix D7 |
| Рентгеновское излучение 100 кВ | NDT 1200 | 0.010 | – |
| RCF | 0.030 | – | |
| без экранов | – | 1.000 | |
| Рентгеновское излучение 300 кВ | NDT 1200 + Pb | 0.008 | – |
| RCF | 0.022 | – | |
| Pb | – | 1.000 | |
| Гамма-излучение Ir 192 | NDT 1200 + Pb | 0.007 | – |
| RCF | 0.035 | – | |
| Pb | – | 1.000 | |
| Гамма-излучение Co 60 | NDT 1200 + Pb | 0.006 | – |
| RCF | 0.040 | – | |
| Pb | – | 1.000 |
Сравнение сенситометрических параметров плёнок Agfa F8 и Agfa D8
Относительный коэффициент экспозиции в системе контроля с металлофлюоресцентными экранами зависит от значений температуры, энергии излучения и времени экспозиции.
Плёнка Agfa Structurix F8 обеспечивает высокую скорость контроля и хороший контраст изображений на снимках. Когда требуется повышенная чёткость изображения, рекомендуется использовать плёнку Agfa D8 со свинцовыми экранами.

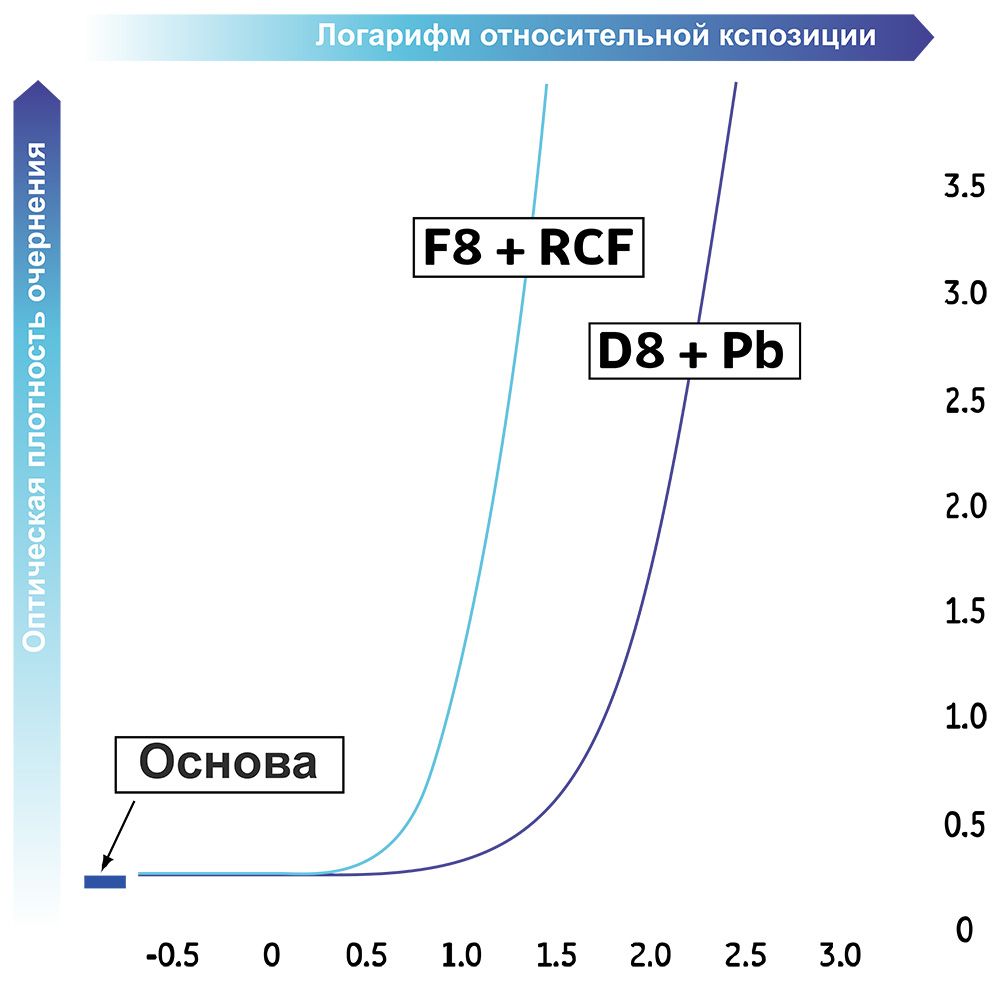

На графике показана зависимость оптической плотности почернения снимка от логарифма относительной экспозиции.
