Профилометр TMR360
Арт. 002122
Профилометр
Измеряемые параметры: 12 шт.
Фильтр: RC, PC-RC, GAUSS, D-P
Допускаемая основная погрешность: ≤ ± 10 %
Характеристики
Цена в карточке
—
194764 ₽
В связи с изменением курса волют, стоимость может незначительно меняться.
Профилометр TMR360
Арт. 002122
В интернет-магазине КИТЕСТ вы можете купить профилометр шероховатости TMR360.

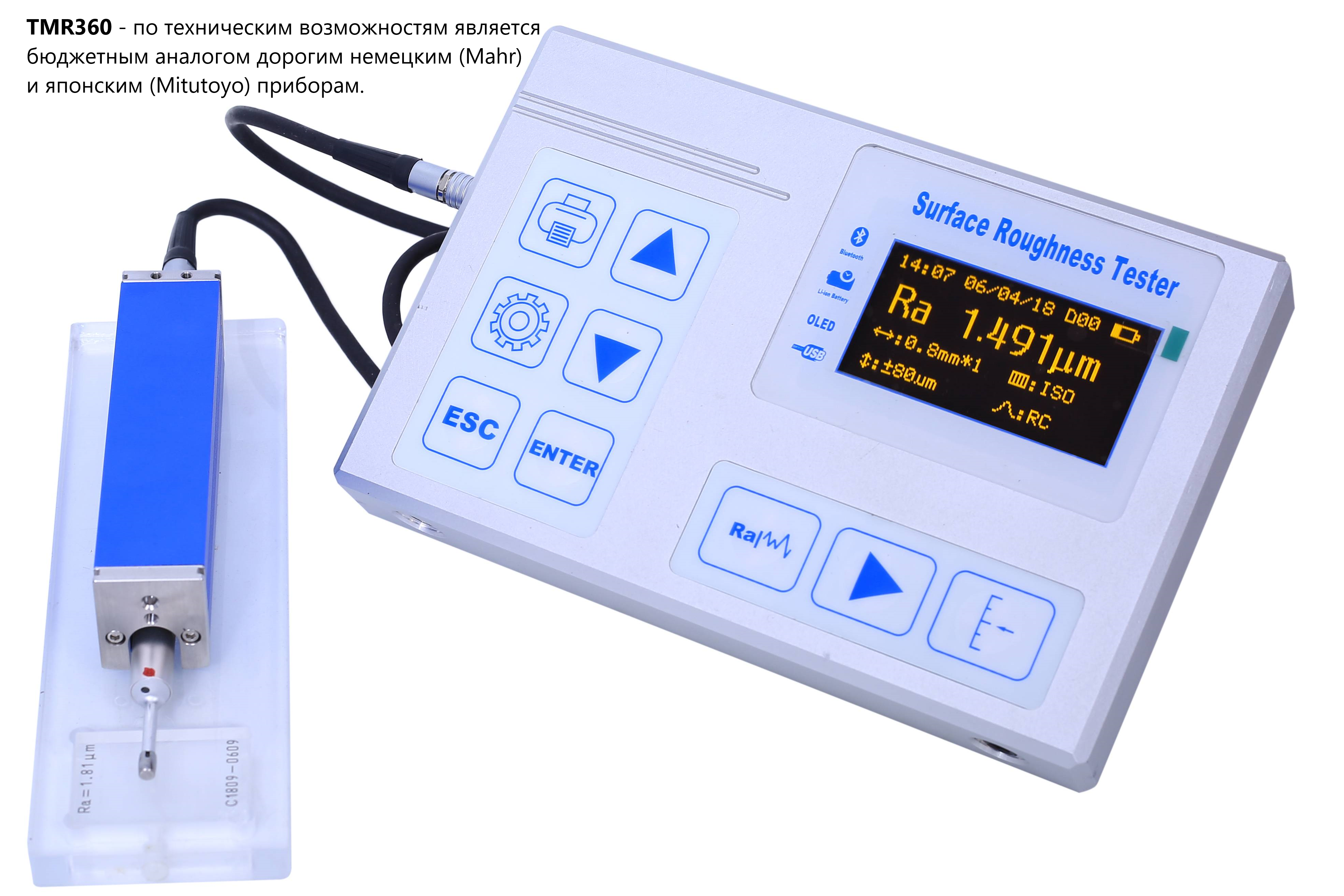

Прибор является более доступным и бюджетным решением для измерения шероховатости, чем аналоги зарубежных производителей – MarSurf PS 10/M 300/M 400 (фирма Mahr, Германия); Mitutoyo SJ-210/SJ-310/SJ-41 (фирма Mitutoyo, Япония); Time Group TR3220/TR3221 (фирма Time Group, Китай).
Обращаем ваше внимание на то, что профилометр TMR360 не внесен в Государственный реестр средств измерений.

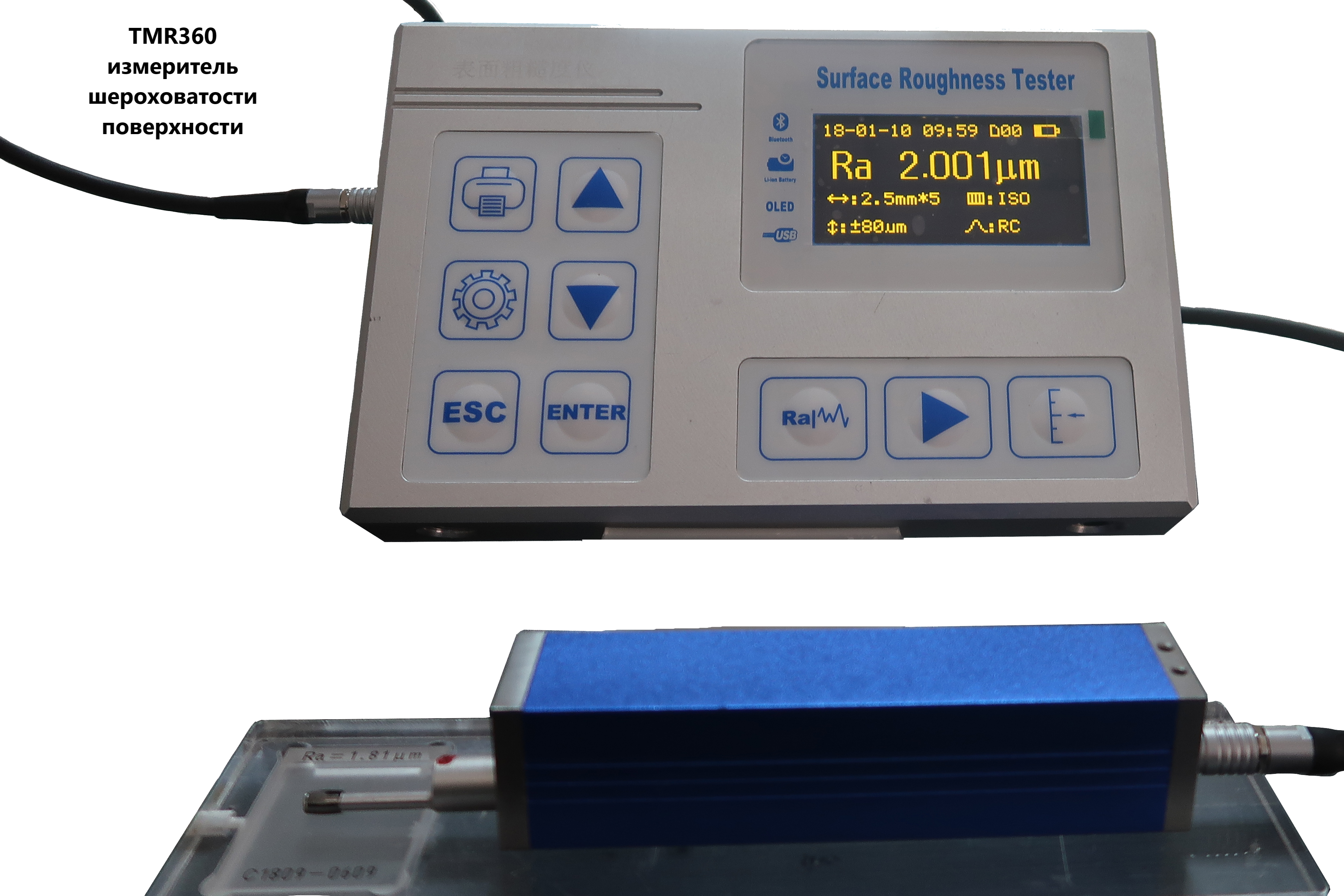

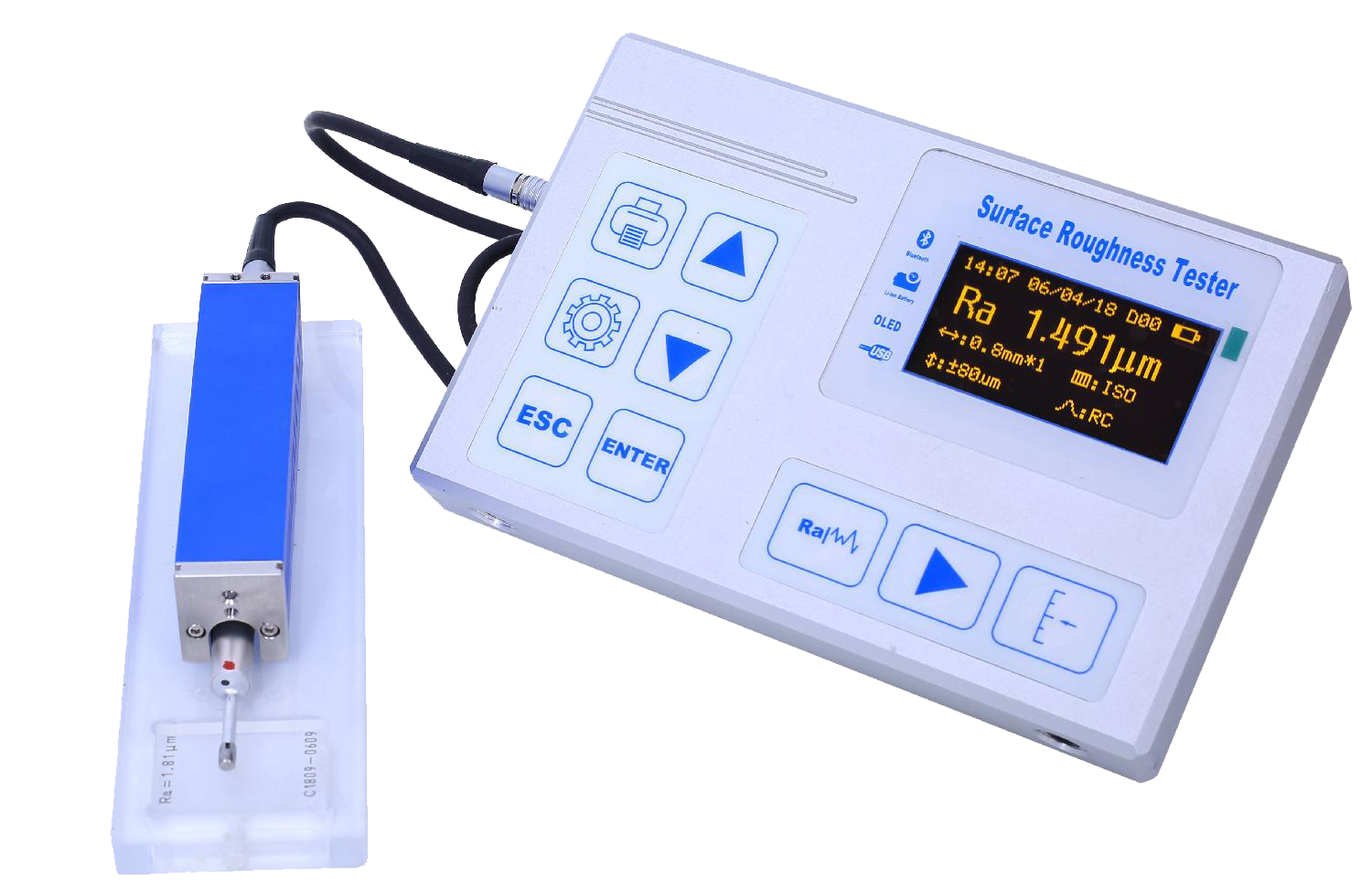

Конструкция
Процессорный блок
Включает в себя OLED-экран для отображения данных и графиков, клавиши управления, оперативную и вычислительную память, порты RS232 и USB для отправки данных на ПК, разъем для подключения зарядного устройства.
Внутрь встроена литий-ионный аккумулятор высокой емкости. Его заряда хватает на 20 часов безостановочной работы. Функция автоотключения позволяет сэкономить энергию. Аккумулятор не имеет обратимой потери емкости при несоблюдении рекомендованного режима зарядки (т.н. эффекта памяти).
Предусмотрено четыре метода фильтрации: RC, PC-RC, GAUSS, D-P. Язык встроенного меню – английский.
Блок с измерительным преобразователем и приводом
Данная часть представляет собой привод стандартного типа, предназначенный для продольного трассирования.
Применение
Прибор предназначен для замера 12 параметров шероховатости:
|
Ra Rz Ry Rq Rt Rp |
Rv R3z Rmax RSk RSm Rmr |
Аксессуары и опции
|
Штативы Обеспечивают более точное позиционирование прибора и иглы датчика над объектом измерения, а также гибкость и стабильность. Это позволяет значительно повысить точность измерений, особенно при работе с изделиями сложной формы и малых габаритов.
|
|
|
Измерительный штатив ТА1420 с магнитным основанием Магнит позволяет присоединить его к любой железной поверхности. Сгибающиеся колени штатива дают возможность разместить закрепленный прибор в различных положениях (в том числе вертикально) относительно измеряемого изделия. |
|
|

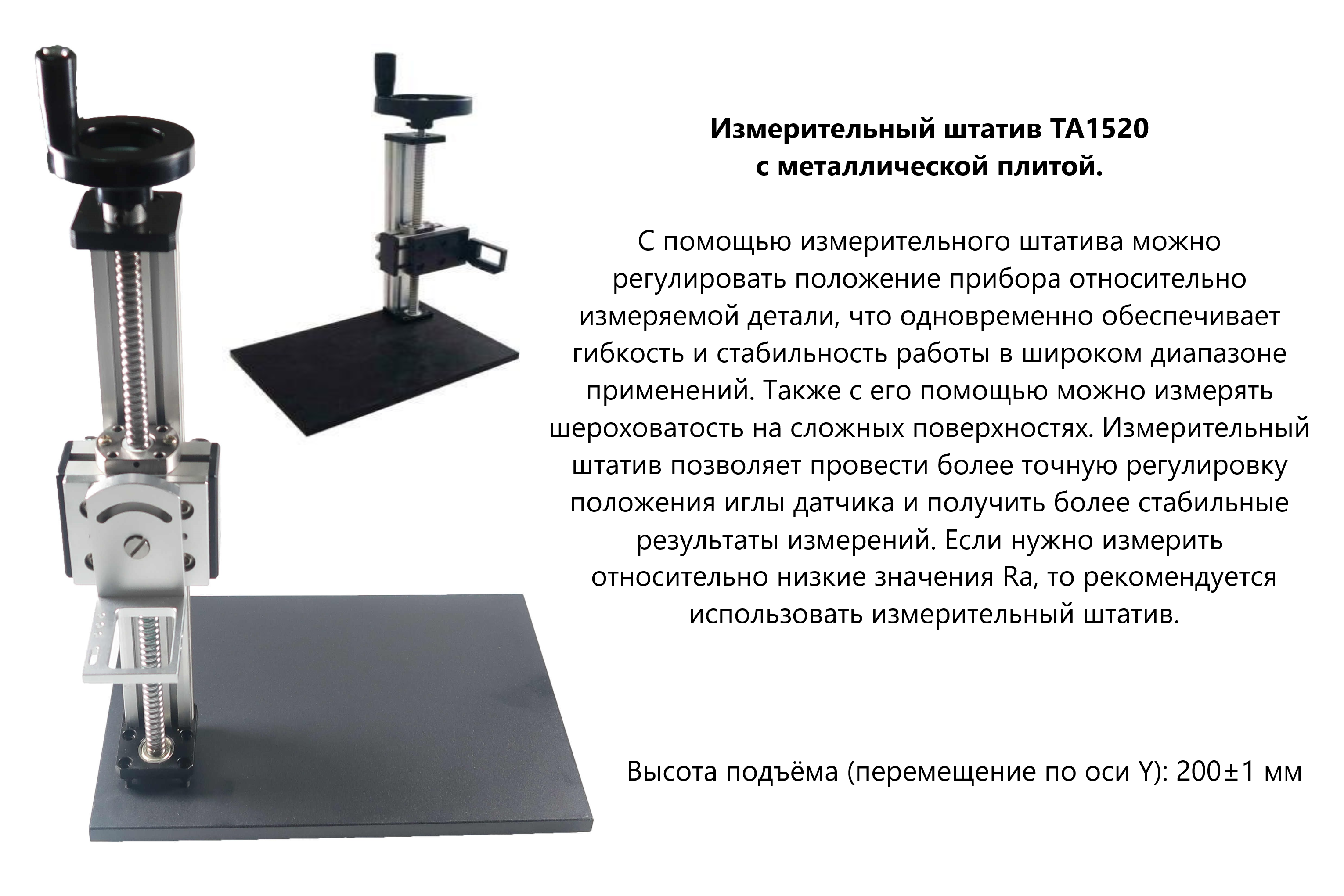

Измерительный штатив ТА1520 с металлической плитой Позволяет настраивать положение прибора относительно изделия, обеспечивает гибкость и стабильность работы, позволяет замерять шероховатость изделий с поверхностями сложной формы. Высота подъема составляет 200 мм. Рекомендуется для измерения относительно малых значений параметра Rа. |
|
|
Измерительный штатив ТА1620 с мраморной плитой Платформа выполнена из гладкого мрамора – материала, который отличается низкой чувствительностью к вибрациям, износостойкостью и долговечностью. Поскольку в нем отсутствует внутреннее напряжение, он более устойчив к деформациям из-за перепадов температур. V-образная выемка позволяет надежно зафиксировать маленькие предметы и объекты цилиндрической формы – они не скатятся во время измерения. На этом штативе можно измерять шероховатость сложных поверхностей, а также использовать для относительно низких значений Rа. Характеристики - Высота подъёма (перемещение по оси Y): 300±1 мм - Ошибка гистерезиса (запаздывание): <1/6 оборота маховика - Плоскостность плиты по ГОСТ 10905-86: класс 00 - Размеры штатива ТА1620 В*Ш*Г: 400х250х70 мм - Масса 24 кг |

|

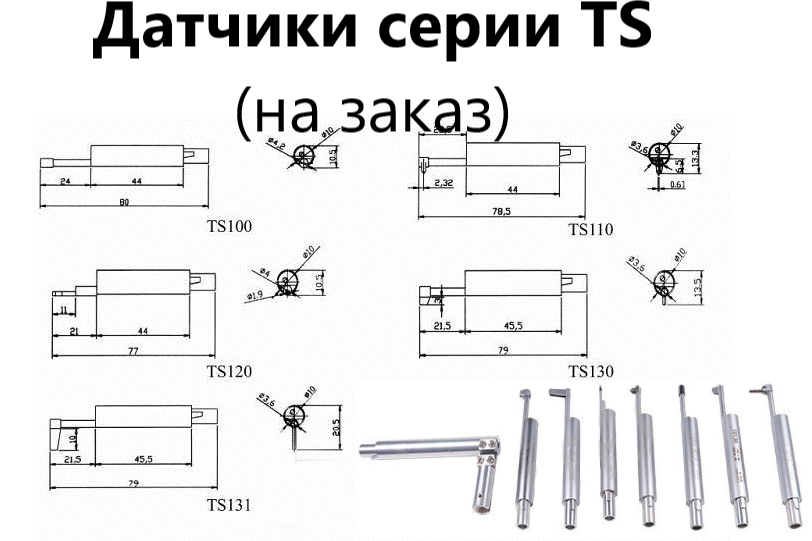

| Стержни и датчики | |
|
Удлинительный стержень TS55 Стержень длиной 55 мм увеличивает глубину вхождения датчика в деталь или в глубокое отверстие. |

|
|
Прямоугольный стержень TS90 Меняет угол и направление установки датчика на 90°. Применяется для работы со специфическими канавками, пазами и углублениями. |
|
|

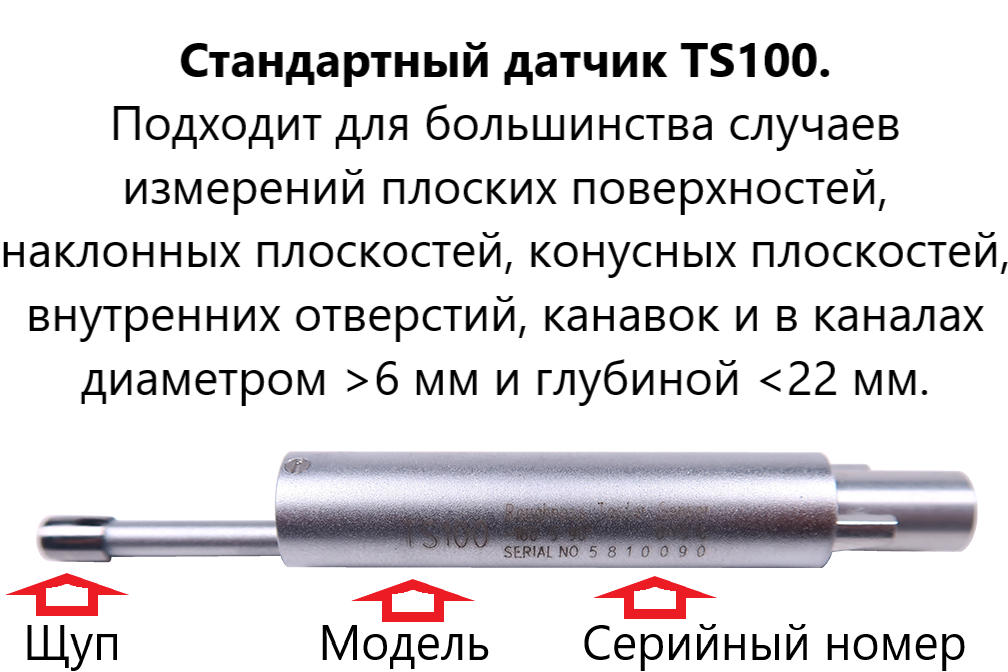

Стандартный датчик TS100 (включен в базовую комплектацию профилометра) Подходит для большинства измерений плоских поверхностей, наклонных и конусных плоскостей, внутренних отверстий, канавок, бороздок и т. д. Имеет алмазную иглу, которая также подходит для коленчатых валов и каналов диаметром более 6 мм и глубиной менее 22 мм. |
  |
|
Датчик для криволинейной поверхности TS110 С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, а также на плоских поверхностях. В основном датчик для криволинейной поверхности используется при измерении гладких цилиндрических поверхностей с радиусом ≥3 мм, а также сферических и других поверхностей большего радиуса. Чем больше радиус кривизны и более гладкая поверхность – тем более точным будет результат измерения. Для измерения шероховатости на криволинейных поверхностях и в каналах диаметром >8 мм и глубиной <20 мм. Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620. |

|
|
Датчик для малых отверстий TS120 Позволяет замерять шероховатость в отверстиях диаметром более 2 мм и глубиной менее 9 мм, на внутренних поверхностях цилиндрической и плоской форм. |
|
|
Датчик для глубоких отверстий TS130 Позволяет замерять шероховатость в отверстиях диаметром более 2 мм и глубиной менее 20 мм. Измеряемый диапазон 400 мкм, радиус иглы 5 мкм, угл иглы 90 гр., нагрузка на иглу 4 mN. |
|
|
Датчик для глубоких пазов, канавок, бороздок и уступов TS131 Позволяет замерять шероховатость в уступах менее 10 мм, углублений шириной более 3 мм, а также в глубоких пазах, канавках, бороздках. Для наибольшей эффективности лучше воспользоваться штативом TA1520 или ТА1620. |

|
|
Датчик для криволинейной поверхности TS140 Позволяет замерять шероховатость выпуклых и вогнутых поверхностей. измеряемый диапазон - 200 мкм, радиус иглы 5 мкм, угл иглы 90 гр., нагрузка на иглу 4 mN. |
|
|

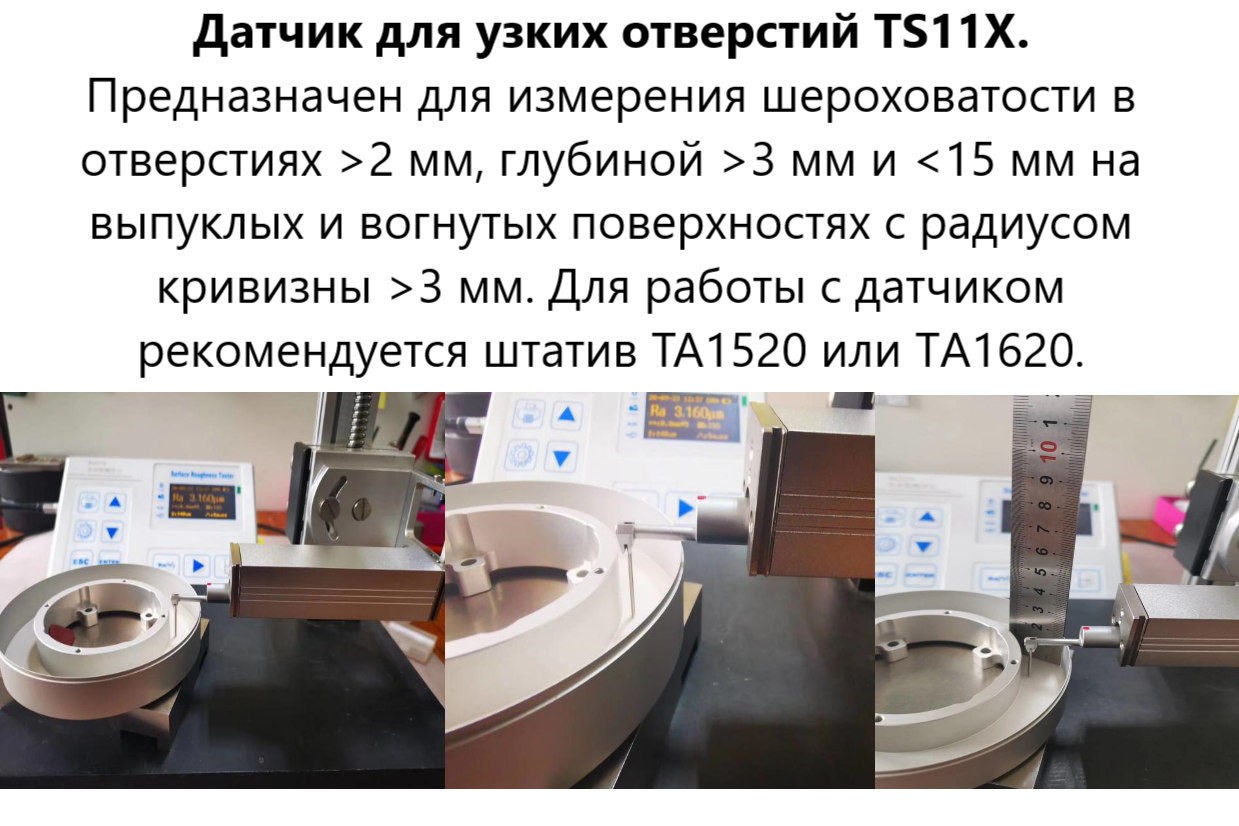

Датчик для узких отверстий TS11X Позволяет замерять шероховатость поверхностей отверстий более 2 мм, глубиной более 3 мм и менее 15 мм на выпуклых и вогнутых поверхностях с радиусом кривизны менее 3 мм. Для наибольшей эффективности лучше воспользоваться штативом TA1520 или ТА1620.
|
|
| Прочее | |
|
Мини-принтер Позволяет распечатать результаты и графики, полученные в результате измерений. Подключается к USB-порту, расположенном на задней части профилометра. Для принтера необходима бумага, упакованная в картриджи (цена – 700₽ за упаковку из 10 штук). Дополнительно в комплект может быть включена программа для анализа результатов, а также функция отправки данных на ПК с помощью USB‑кабеля. |

|
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене профилометра для измерения шероховатости TMR360, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Наименование | Параметр | |
| Измеряемые параметры шероховатости | Ra, Rz, Ry, Rq, Rt, Rp, Rv, R3z, Rmax, RSk, RSm, Rmr | |
| Диапазон измерения | Rа, Rq: 0,005-16 мкм | |
| Rz, R3z, Ry, Rt, Rp, Rm: 0,02-160 мкм | ||
| Sk: 0-100% | ||
| S, Sm: 1 мм | ||
| tp: 0-100% | ||
| Разрешение | 0,01 мкм | |
| Max длина оценки | 19 мм / 0,748 inch | |
| Базовая длина / Диапазон измерений (автоматический) | 0,25 мм, 0,8 мм, 2,5 мм / ±20μm, ±40μm, ±80μm, | |
| Длина оценки | 0,25; 0,8; 2,5 мм опция, 1L-5L | |
| Соответствие стандартам | ISO, DIN, ANSI, JIS, FCC, CE | |
| Методы фильтрации | RC, PC-RC, GAUSS, D-P, | |
| Допускаемая основная погрешность | ≤ ± 10 % | |
| Повторяемость (разброс) результатов измерений | <6% | |
| Тип датчика | Пьезокристалл | |
| Радиус кончика иглы алмазной датчика | 5 мкм | |
| Тип питания | Перезаряжаемая литий-ионная батарея | |
| Рабочая температура | 0 °C...+40 °C | |
| Вес | 440 г | |
| Размеры | 119 × 47 × 65 мм | |
Комплектация
| Базовая комплектация | Кол-во |
| Процессорный блок | 1 шт. |
| Блок с измерительным преобразователем и приводом | 1 шт. |
| Мера шероховатости Ra и установочная рамка с выемкой для размещения в ней меры шероховатости | 1 шт. |
| Зарядное устройство с USB-кабелем | 1 шт. |
| Руководство по эксплуатации (Engl) | 1 шт. |
| Упаковочный кейс для хранения и переноски | 1 шт. |
| Дополнительная комплектация (по заказу) | |
| Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика | На заказ |
| Установочная рамка с выемкой для размещения в ней меры шероховатости | На заказ |
| Измерительный штатив ТА1420 с магнитным основанием | На заказ |
| Измерительный штатив ТА1520 с металлической плитой | На заказ |
| Измерительный штатив ТА1620 с мраморной плитой | На заказ |
| Удлинительный стержень TS55 | На заказ |
| Прямоугольный стержень TS90 | На заказ |
| Стандартный датчик TS100 | На заказ |
| Датчик для криволинейной поверхности TS110. | На заказ |
| Датчик для малых отверстий TS120 | На заказ |
| Датчик для глубоких отверстий TS130 | На заказ |
| Датчик для глубоких пазов, канавок, бороздок и уступов TS131 | На заказ |
| Датчик для криволинейной поверхности TS140 | На заказ |
| Датчик для узких отверстий TS11X | На заказ |
| Мини-принтер | На заказ |
