Профилометр
Измеряемые параметры: Ra, Rz, Rq, Rt
Фильтр: RC
Допуск. погрешность измерения пар. Ra: 10%
В интернет-магазине КИТЕСТ вы можете купить профилометр шероховатости ИШП-110.
Применение
Прибор предназначен для замера четырех параметров шероховатости:
- среднего арифметического отклонения профиля (Ra);
- выборки из 10 точек для вычисления высоты неровности (Rz);
- среднее квадратическое отклонение профиля (Rq);
- высоту неровности (Rt).
ИШП-110 используется для измерения и оценки текстуры плоских поверхностей валов, цилиндров и других изделий. Их сечение в замеряемой плоскости должно представлять собой прямую линию (например, образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа).
Измеряемые изделия могут быть изготовлены как из металлов, так и из неметаллических материалов.
Прибор соответствует международным стандартам (ISO, DIN, ANSI, JIS). Он применяется для оценки шероховатости поверхности деталей, обработанных машинным способом, расчёта и индикации соответствующих параметров по определенным условиям измерения.
Принцип действия
Прибор размещается на измеряемой поверхности. Снизу находится датчик – измерительный щуп с алмазной иглой на конце. Оператор проводит ощупывание неровностей исследуемой поверхности, перемещая по ней датчик с одинаковой скоростью.
Возникающие перемещения и колебания щупа преобразуются в соответствующие изменения электрического напряжения. Далее происходит обработка этих сигналов с помощью микропроцессора. Готовые данные выводятся на встроенный OLED-экран. Результаты приводятся в двух истемах измерений: метрической (микрометры) и английской (микродюймы).
Проведение измерений возможно при температуре от -20 до +50 градусов Цельсия.
Конструктивные особенности

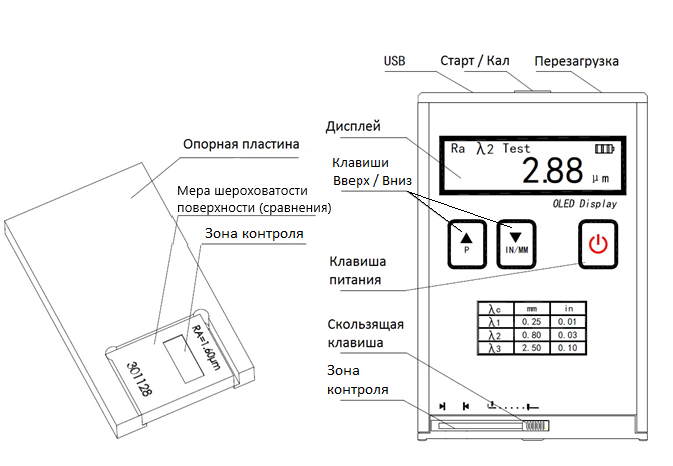

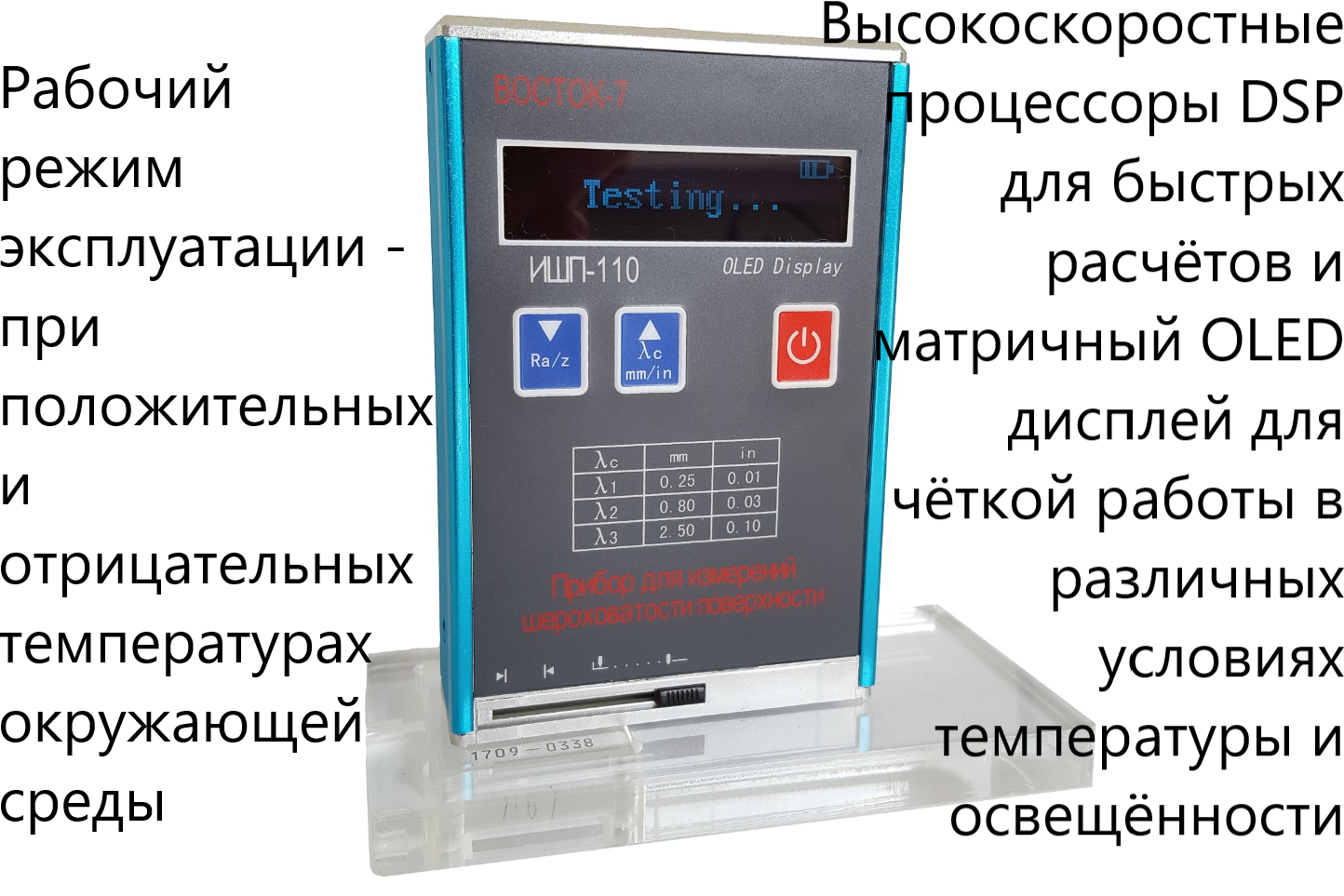

- Профилометр оснащен быстродействующим процессором DSP, благодаря которому обработка результатов занимает всего несколько секунд.

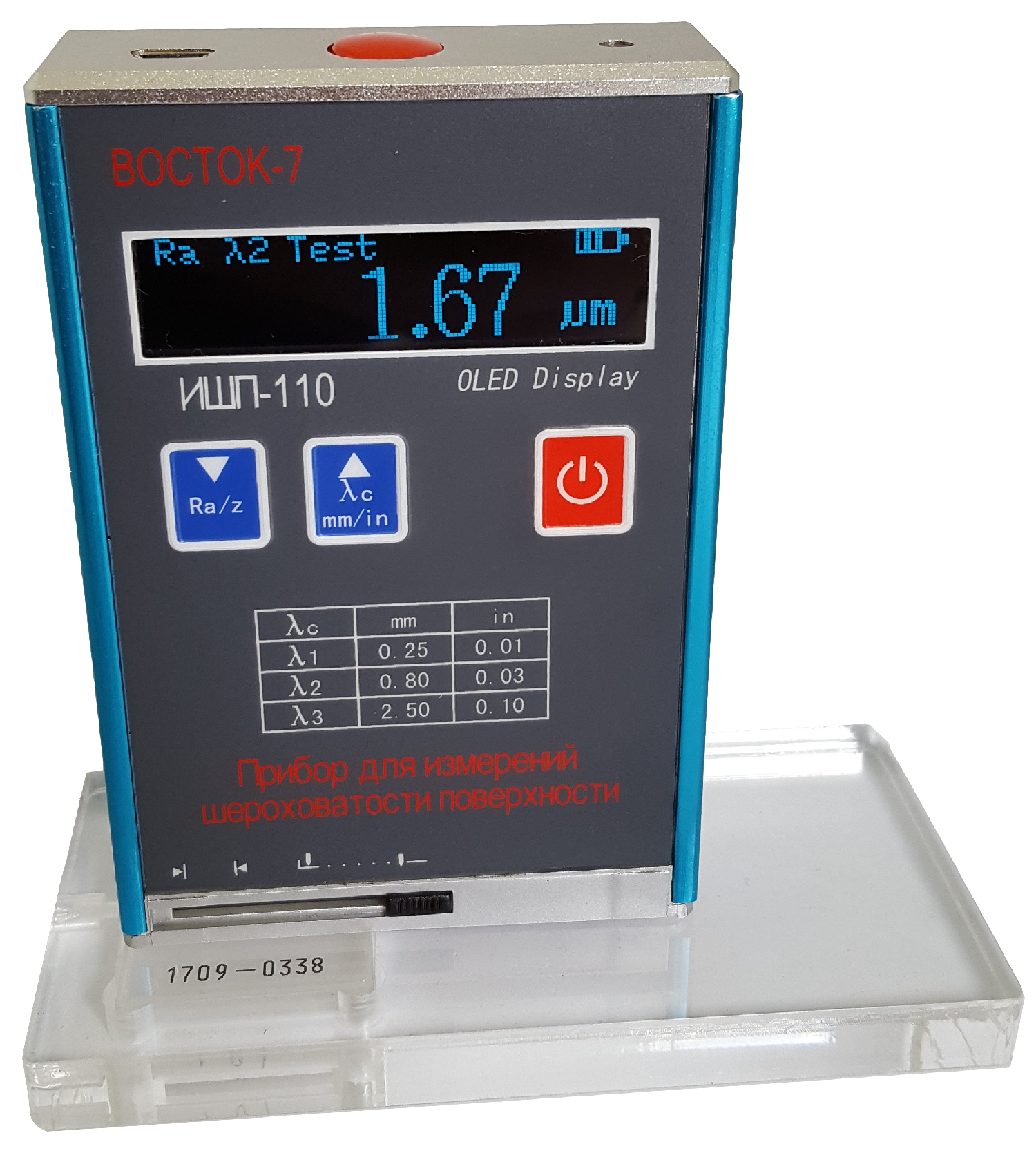

- Матричный дисплей позволяет работать при разных температурах и освещённости.

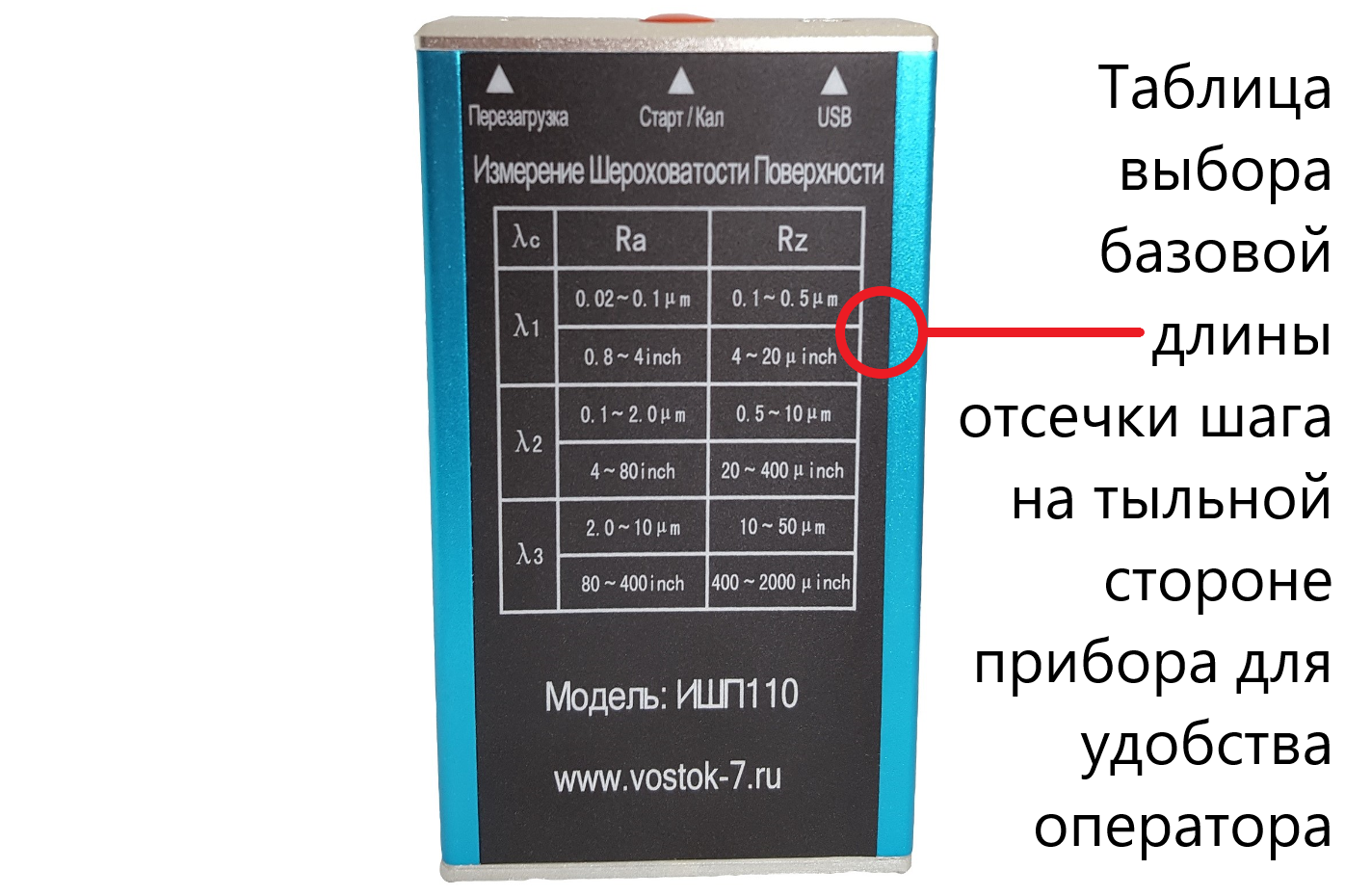

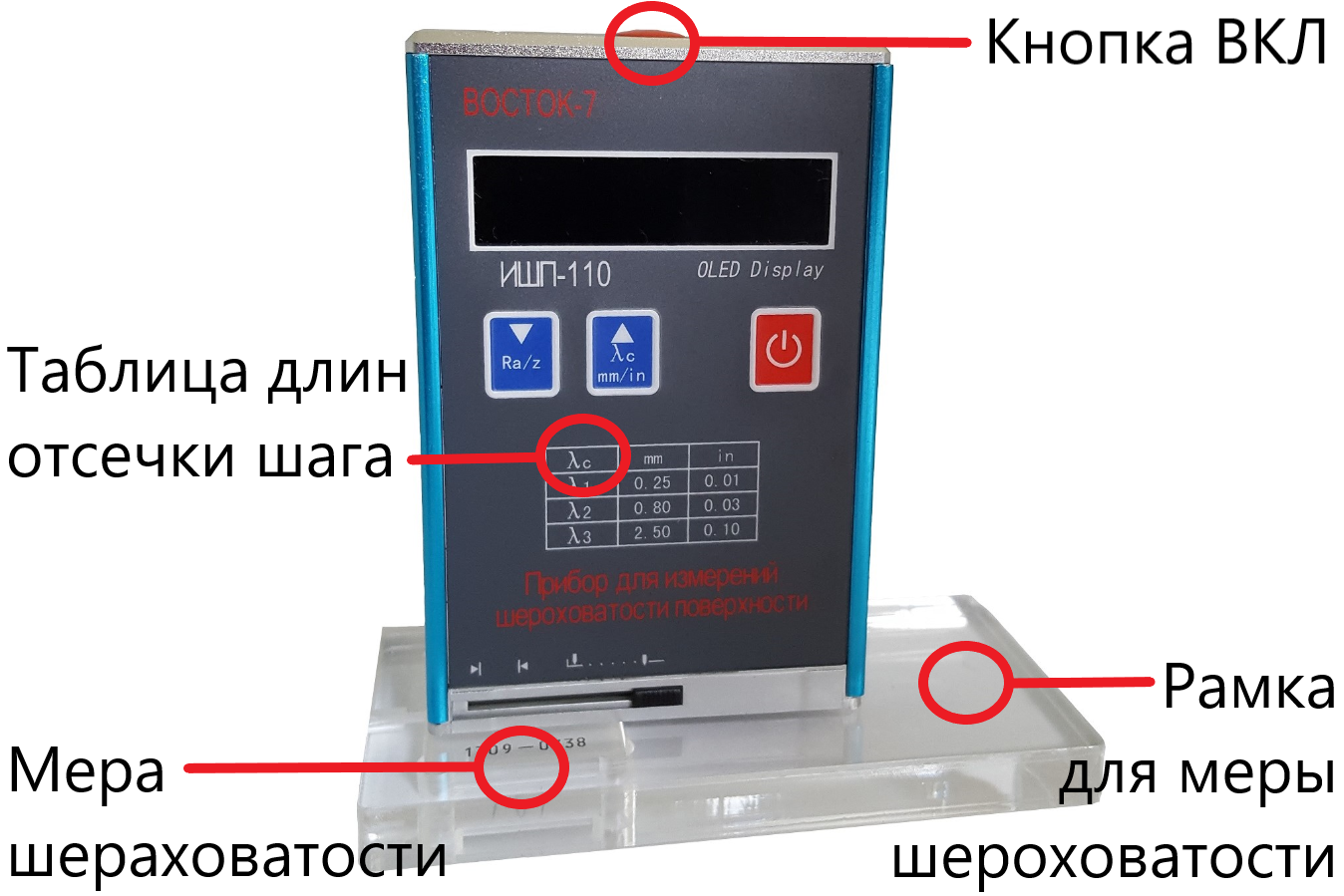

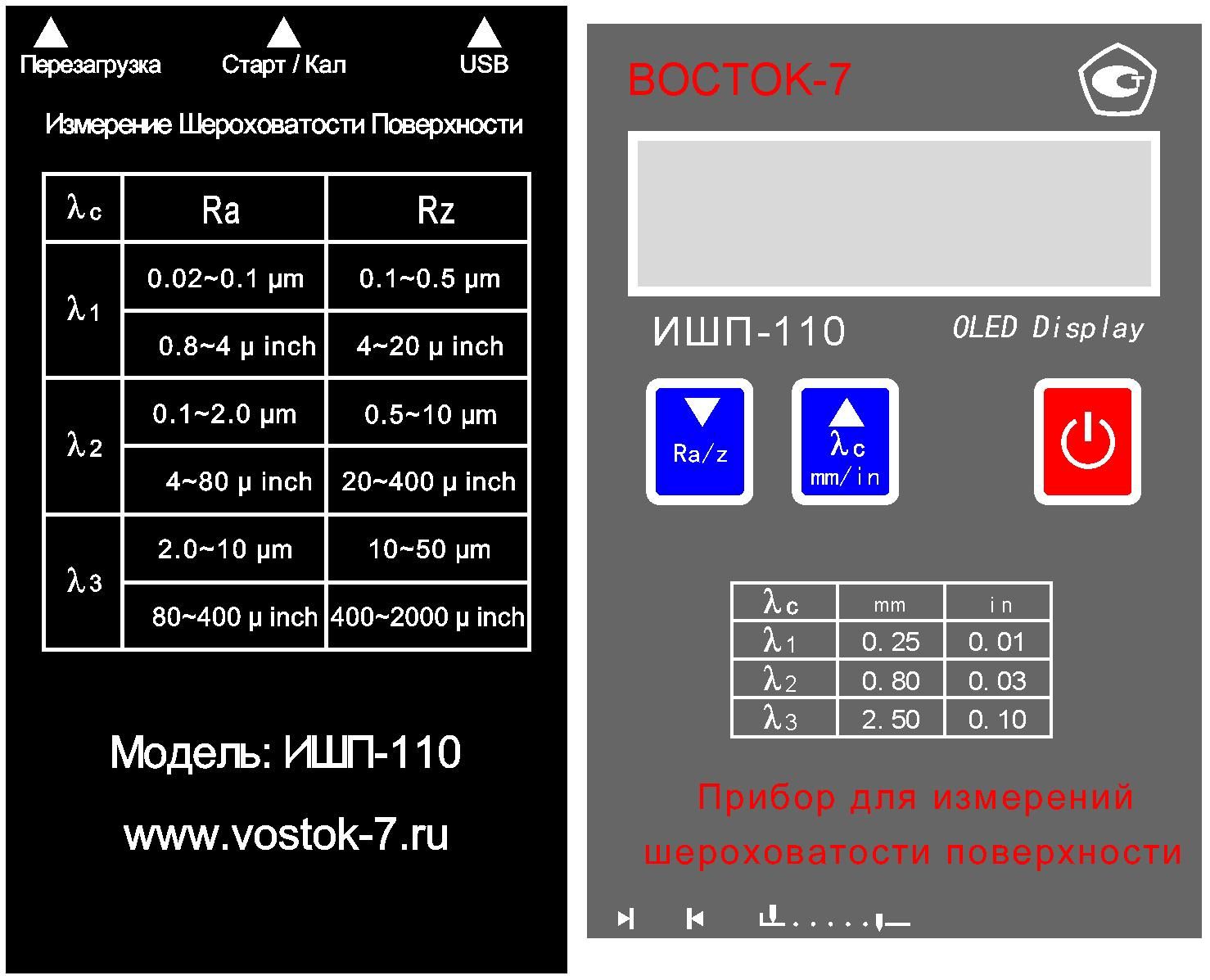

- На задней стороне устройства нанесена таблица выбора базовой длины отсечки шага, которая делает облегчает работу оператора.

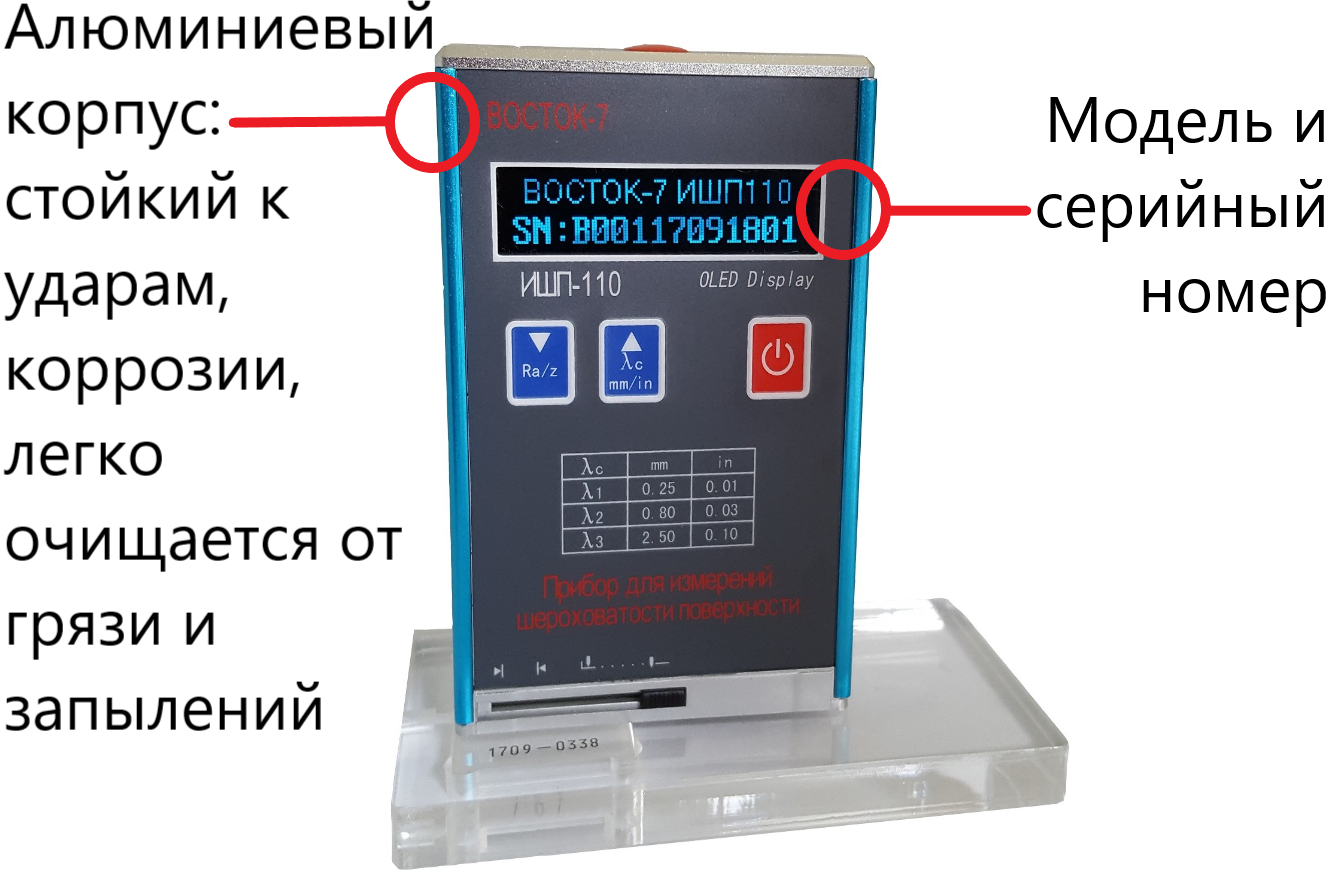

- Прибор имеет моноблочную конструкцию – электроника и датчик размещены в алюминиевом корпусе. Поэтому прибор имеет компактные габариты и весит всего около 200 грамм. Он устойчив к ударам, воздействию коррозии, а также легко очищается от пыли и грязи.

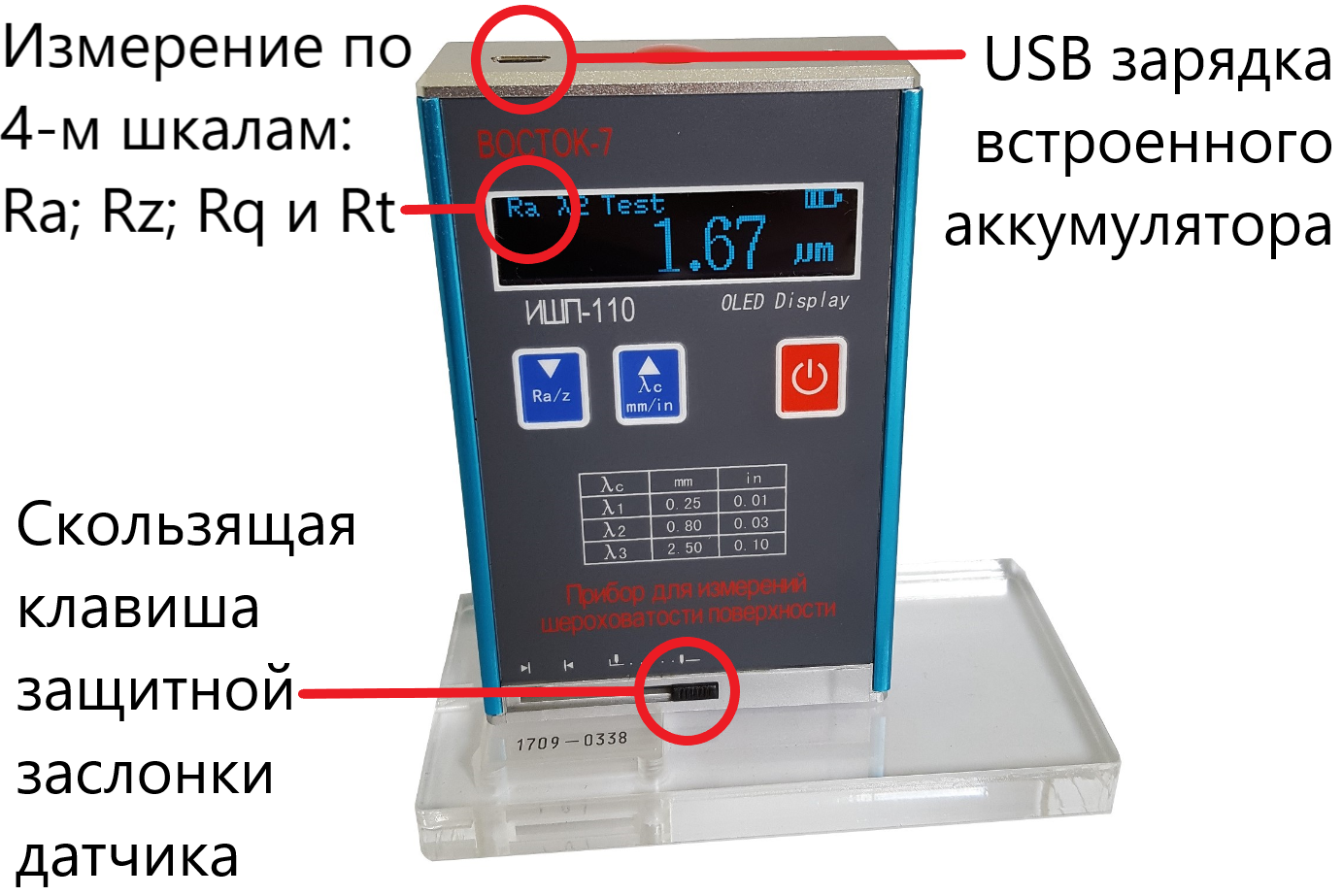

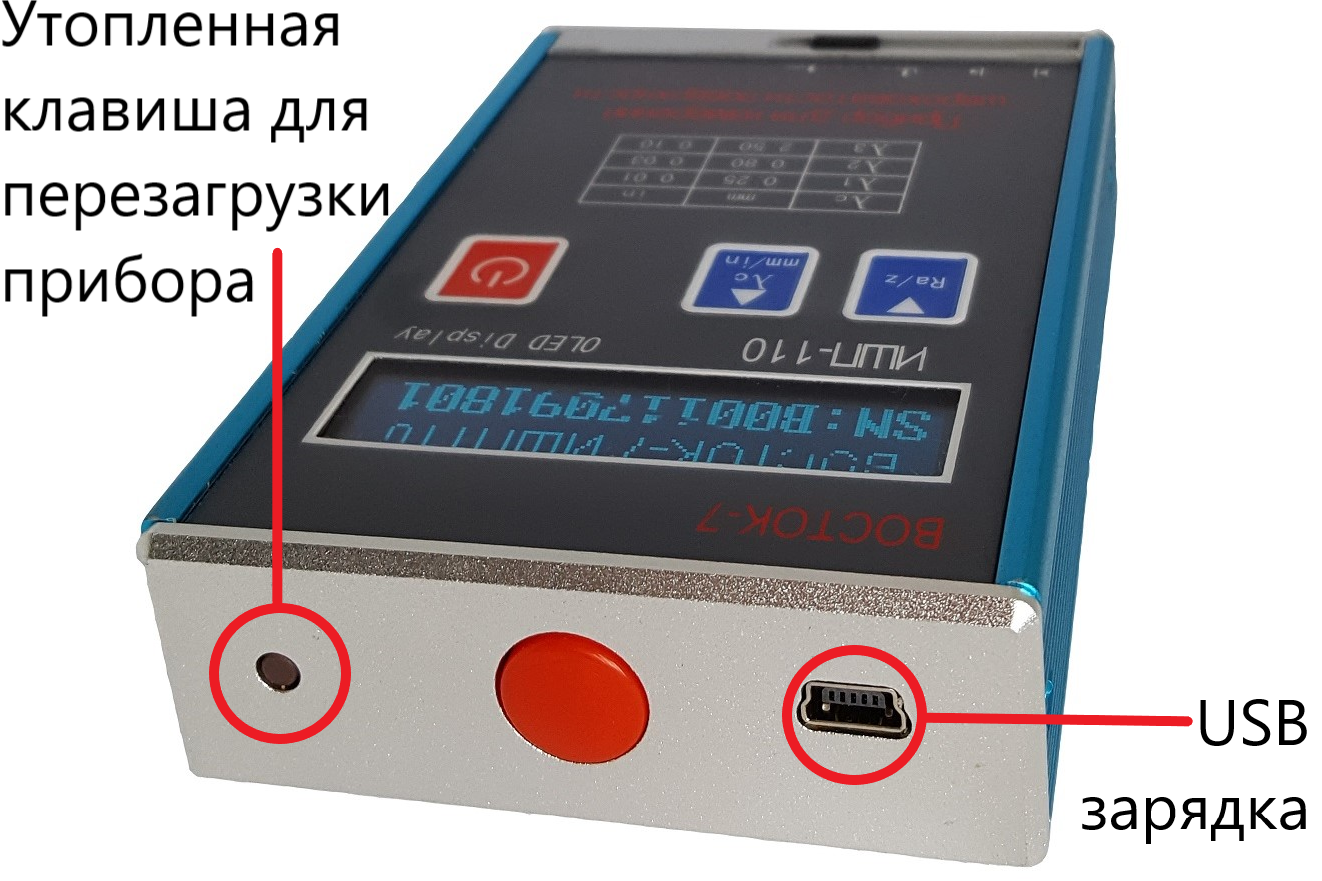

- Для питания используется встроенный литий-ионный аккумулятор, одного заряда которого хватает на 13 часов работы.
- Помимо ручного, предусмотрено автоматическое выключение после 10 минут простоя.

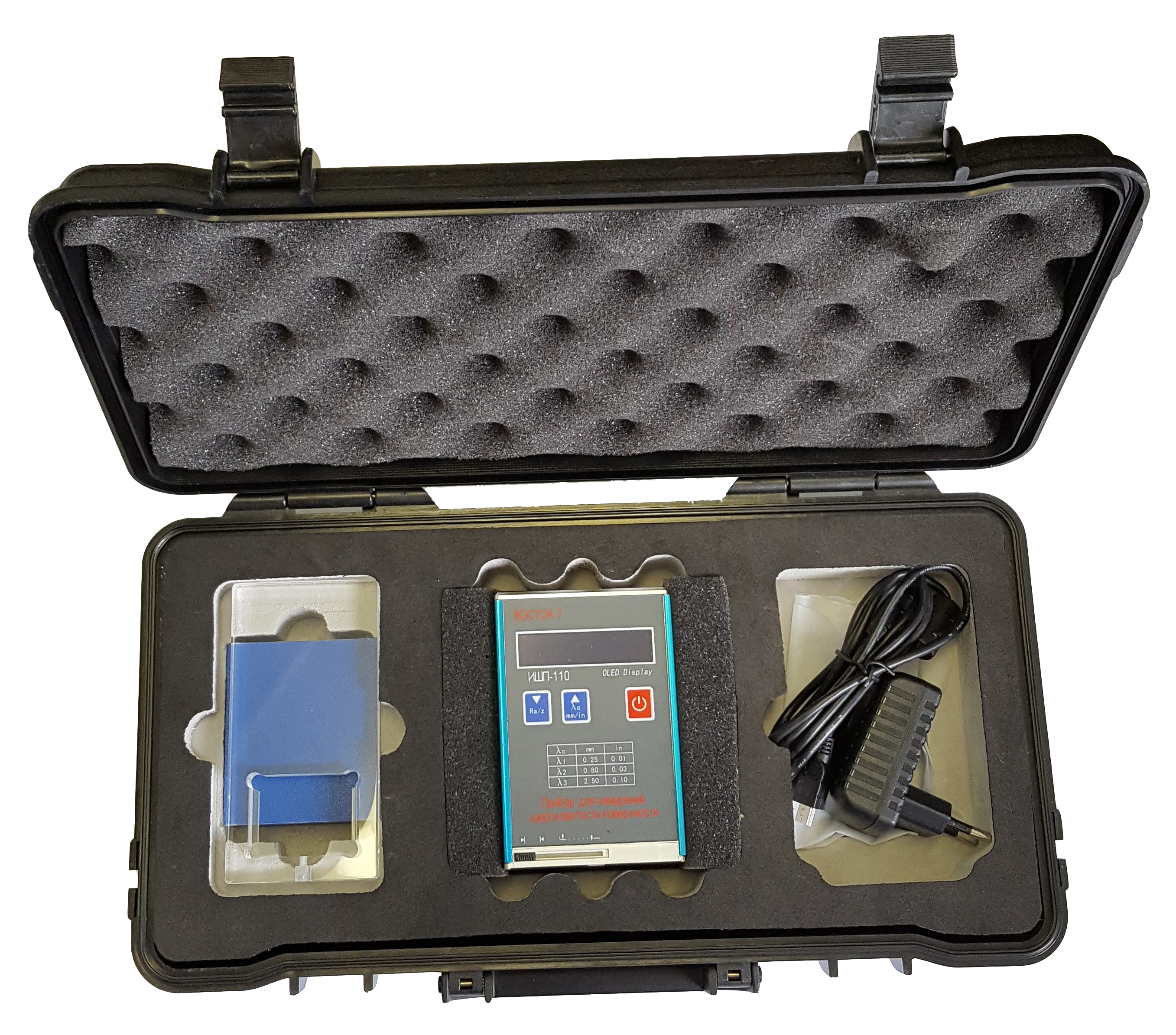

- В комплект входят установочные меры шероховатости для калибровки прибора перед началом работы.
Видео
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | № 76028-19 |
| Российская Федерация, АО "РЖД" | № МТ 005.2020 |
| Республика Беларусь, Госстандарт | РБ 03 01 7714 20 |
| Республика Казахстан, КазИнМетр | KZ.02.03.00404-2020/76028-19 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии ЕАЭС | RU Д-RU.РА04.В.65622/24 |
