Твердомер
Методы и шкалы: Виккерс, Кнуп, Беркович
Диапазон нагрузки: от 0,0196 до 4,9 Н
Тип нагружения: ручное

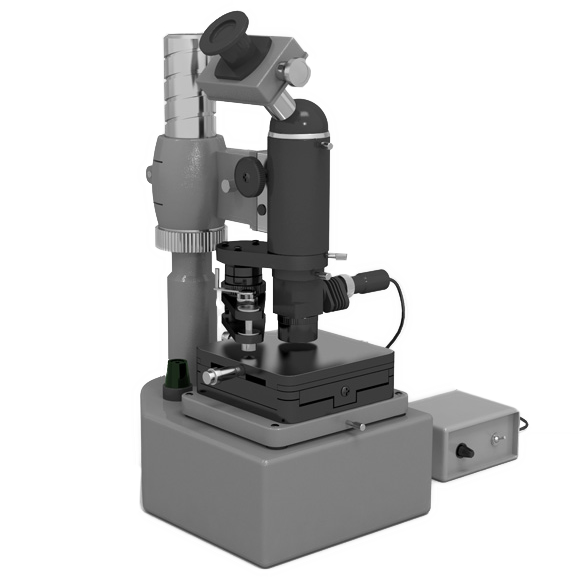

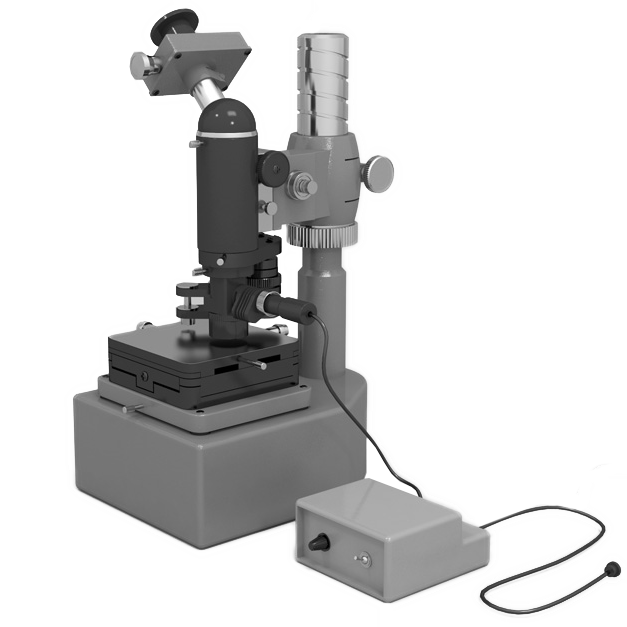

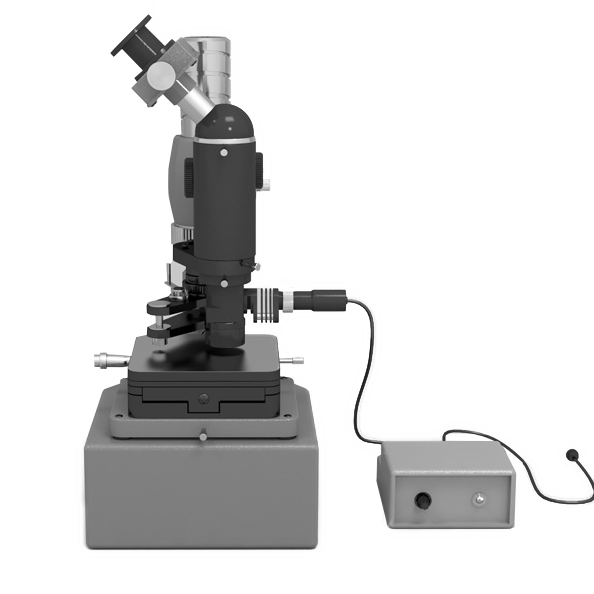

В интернет-магазине КИТЕСТ вы можете купить микротвердомер ПМТ-3М, выпущенный после 1996 года акционерным обществом «ЛОМО».
Особенности
- Расширенные возможности применения за счет использования дополнительных сменных инденторов:
– четырехгранная пирамида Кнупа с ромбическим основанием позволяет измерять микротвердость тонких поверхностных слоев и особо хрупких материалов;
– трехгранная пирамида Берковича предназначена для измерения микротвердости особо твердых тел.
- Приложение нагрузки осуществляется оператором вручную.
- С помощью микроскопа можно рассмотреть исследуемый объект в светлом и темном поле.
- Калибровка осуществляется с помощью мер моделей 375-525HV0,1 и 200-300HV0,1 (приобретаются дополнительно).
- К заказу доступен широкий ассортимент гирь класса точности M
- Трансформатор встроен в основание твердомера, что делает его конструкцию более компактной.
Назначение
Определение микротвердости изделий из непрозрачных материалов – сплавов, стекла, керамики и минералов.
Принцип действия
В базовой версии прибора измерение выполняется путем вдавливания в испытуемый материал алмазного наконечника Виккерса в виде четырехгранной пирамиды с квадратным основанием. Он обеспечивает геометрическое и механическое подобие отпечатков по мере углубления индентора под действием нагрузки.
В расширенной комплектации используются наконечники Кнупа или Берковича.
Для просмотра изображения необходимо освещение по методам светлого и темного поля, а также поляризованный свет.
Итоговый показатель микротвердости определяется исходя из измеренной величины отпечатков (длина и диагональ). Для этого используется винтовой окулярный микрометр МОВ-1-16х (базовая комплектация, внесен в Государственный реестр средств измерений) или фотоэлектрический окулярный микрометр с автообработкой данных ФОМ-2-16х (дополнительная комплектация).
Микрометр ФОМ-2-16х повышает точность измерений в 2 раза и производительность работы в 15 раз.
Равномерное освещение и контрастность изображения обеспечиваются светодиодом белого свечения. Он характеризуется малым напряжением, отсутствием нагрева и повышенных пусковых напряжений. В нем нет хрупких элементов, что обеспечивает высокую надежность и безопасность.
Модификации (по дополнительному заказу)
- с устройством ФОМ-1-16 (окулярным микрометром);
- с цифровой камерой и компьютерным ПО для измерения размеров отпечатков микротвердости (в данной комплектации окуляр снимается, следовательно, возможности смотреть через оптику не будет).
Важная информация
Срок действия Свидетельства об утверждении типа № 12852-91 истек в конце 1996 года, поэтому поверке подлежат микротвердомеры ПМТ-3М, выпущенные до этого времени.
Данная модель выпускается и сегодня, однако для экземпляров, выпущенных после 1996 года, оформление Свидетельства о поверке невозможно, и может быть выдано только Свидетельство о калибровке.
АО «ЛОМО» не планирует в ближайшее время продлевать Свидетельство об утверждении типа микротвердомера модификации ПМТ-3М. Интернет-магазин КИТЕСТ продает прибор текущего года выпуска, имеющий Свидетельство о калибровке.
Алмазные наконечники прошли тестирование на соответствие требованиям в 2023 году в Центральной испытательной лаборатории АО «ЛОМО» и имеют документы, рекомендующие их к использованию в микротвердомерах моделей ПМТ-3, ПМТ-3М, ПМТ-3М1 и ПМТ-5.
Товар является восстановленным изделием!
Аналоги
- «ЗИП» (г. Иваново), «Точприбор Северо-Запад» (г. Санкт-Петербург): ТВМ-5215А, ТВМ-5215АС
- «Метротест» (г. Нефтекамск): ИТВ-1-А, ИТВ-1-АМ
- Time Group, (КНР): HVS-1000
- LTF S.p.A / GALILEO, (Италия): Isoscan CNO 3
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене микротвердомера ПМТ-3М (после 1996 г.в.), а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
Увеличение микроскопа, крат |
130, 500, 800 |
|
Диапазон нагрузки, Н (КГС) |
от 0,0196 до 4,9 (от 0,002 до 0,500) |
|
Управление нагрузками |
ручное |
|
Визуальная насадка |
монокулярная |
|
Угол наклона окулярного тубуса, град |
45 |
|
Увеличение насадки, крат |
1 |
|
Винтовой окулярный микрометр (МОВ-1-16) увеличение, крат |
16 |
|
Освещение падающим светом |
по методам светлого и темного поля |
|
Тип коррекции объективов |
планапохромат |
|

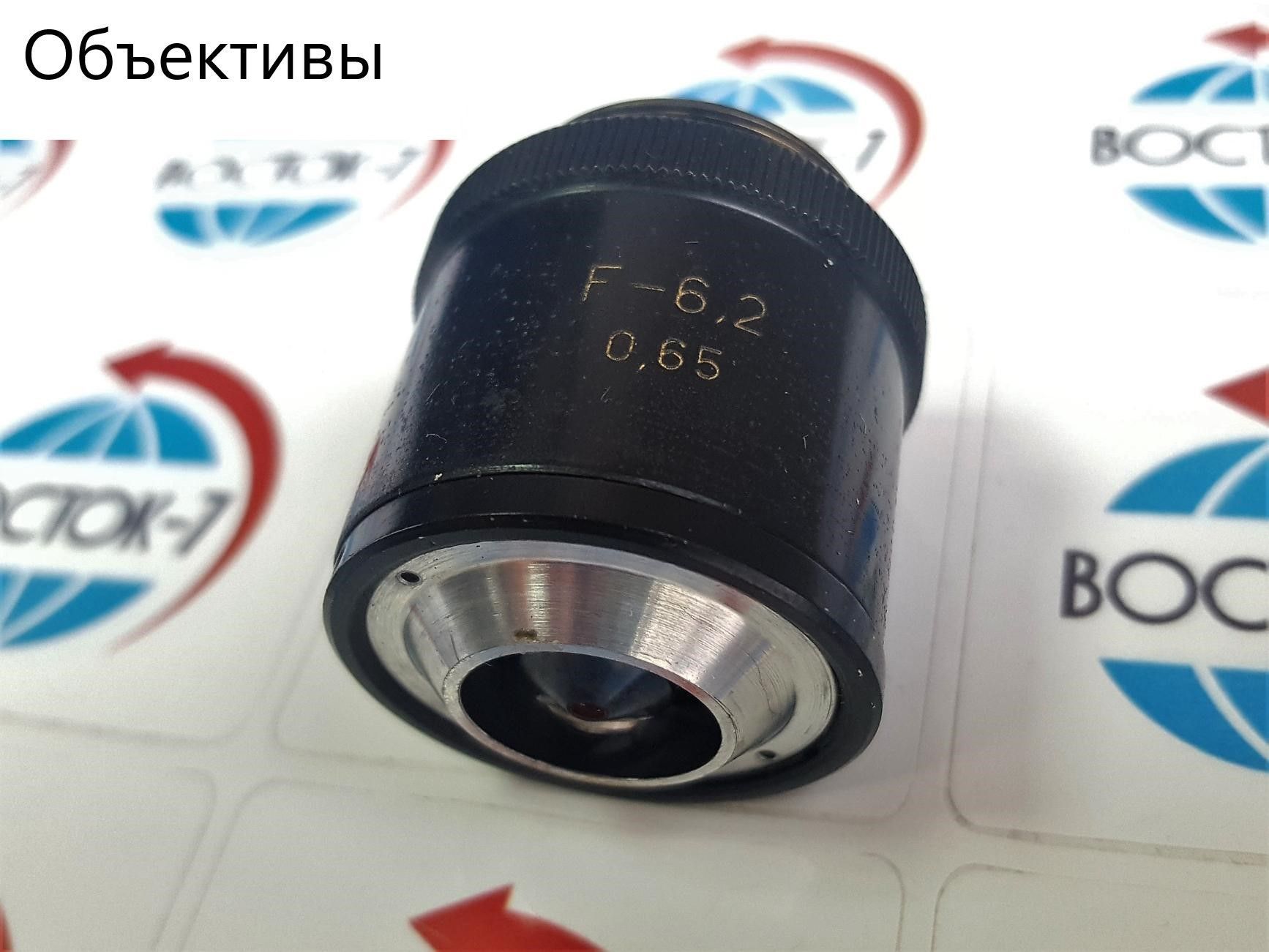

Объективы |
планапохромат F= 4мм А 0,85 эпипланапохромат F = 25мм А 0,17 эпипланапохромат F=6,3мм А 0,60 |
|
Предметный столик, габаритные размеры, мм |
113 х 113 |
|
Диапазон перемещения предметного столика, мм |
0 - 10 в двух взаимно перпендикулярных направлениях |
|
Цена деления шкал барабанчиков микрометрических винтов столика, мм |
0,01 |
|
Источник света |
Светодиод белого свечения |
|

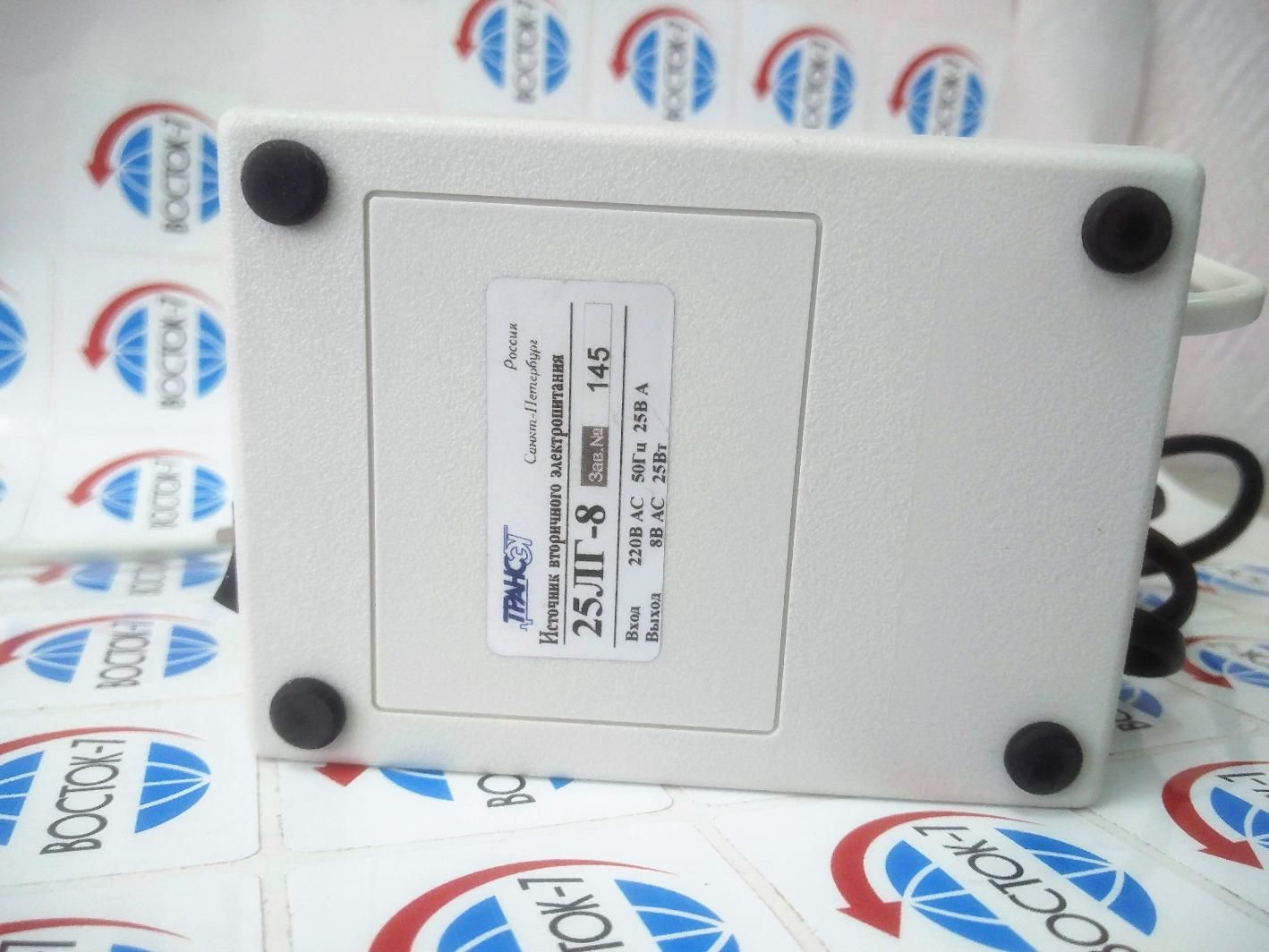

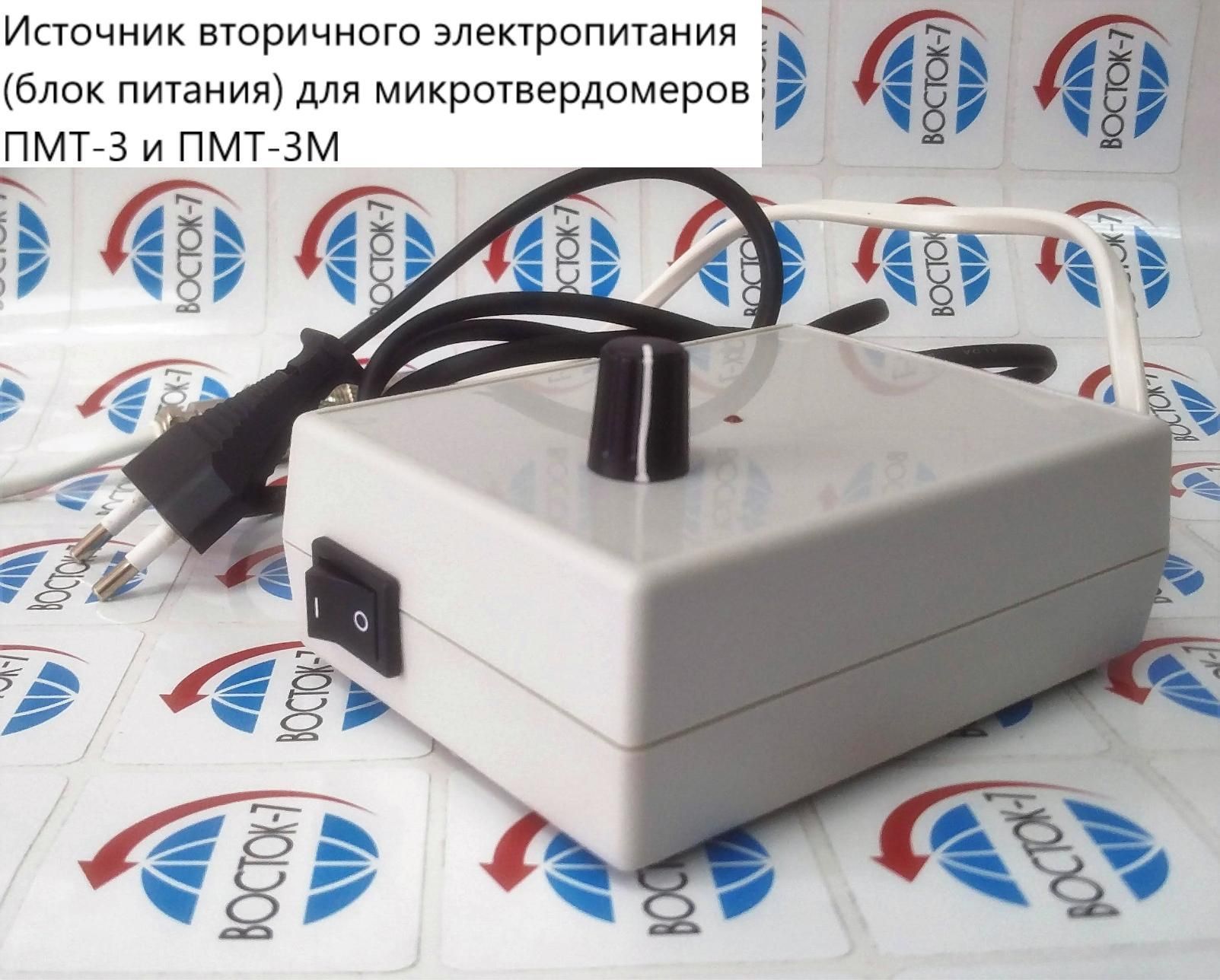

Источник питания |
Сеть переменного тока напряжением 220 В, частотой 50Гц, блок питания встроен в основание |
|
Габаритные размеры, не более, мм |
270х290х470 |
|
Масса, не более, кг |
22 |
