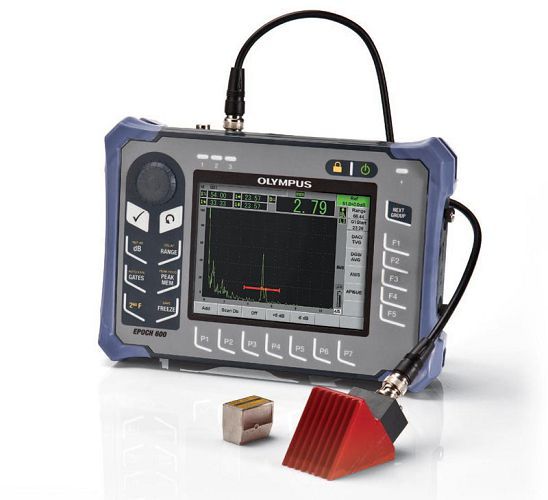

Ультразвуковые приборы: olympus epoch 600 ультразвуковой дефектоскоп

Особенности.

• Устройство полностью отвечает всем требованиям стандарта EN12668-1
• оборудован генератором волн с прямоугольным фронтом PerfectSquare™
• аппарат имеет новый программный модуль Weld Overly
• оснащен цифровым приемником с большим интервалом оптических плотностей
• имеет систему цифровой фильтрации (8 позиций) для более качественного соотношения Сигнал-Шум
• в устройстве реализована частота следования импульсов в 2 кГц, что гарантирует оперативность исследований
• предусмотрена ручка или навигационная панель для регулировки конфигурационных параметров
• имеет широкоформатный хорошо читаемый(даже в самых плохих условиях освещенности) VGA-дисплей прекрасно отображает все функциональные позиции и параметры
• для устройства подходят стандартные li-ion аккумуляторы с большим циклом заряда или батареи типа АА
• обладает функцией построения динамической кривой DAC/TVG и DGS/AVG
• предусмотрена карта памяти большим объемом в 2 ГБ MicroSD
• USB-порт для выгрузки результатов сканирований на ПК и прямого вывода на печать
• имеет ударопрочный корпус и прорезиненные накладки.

Технические характеристики:

Габаритные размеры (Ш х В х Г): 236 мм х 167 мм х 70 мм
Масса: 1,68 кг с литий-ионным аккумулятором
Клавиатура: Английская, международная, японская, китайская
Языки: Английский, испанский, французский, немецкий, японский, китайский
Разъемы для датчиков: BNC или LEMO № 1
Хранение данных: 50 000 идентификационных номеров во внутренней памяти, на съемной карте памяти MicroSD на 2 ГБ (стандартное оборудование)
Тип аккумулятора: Один стандартный литий-ионный аккумулятор
Время работы от аккумулятора: От 12 до 13 часов (литий-ионный аккумулятор), 3 часа (щелочные батарейки)
Требования к электропитанию: Сеть переменного тока: 100-120 В перем. тока, 200-240 В перем. тока, 50-60 Гц
Тип дисплея: Прозрачно-отражающий цветной жидкокристаллический дисплей VGA (640 x 480 пикселей) с частотой обновления 60 Гц
Размеры дисплея (Ш х В, диаг.): 117 мм x 89 мм, 146 мм
Импульсный генератор: Регулируемая прямоугольная волна
Электрические параметры: 100, 200, 300 или 400 В
ЧПИ: От 10 до 20 00 Гц с шагом 10 Гц
Ширина импульса: Регулируется от 25 до 5 000 нс (0,1 МГц) с использованием технологии PerfectSquare™
Демпфирование: 50, 100, 200, 400 Ом
Усиление: От 0 до 110 дБ
Максимальный входной сигнал: 20 В (размах)
Входной импеданс приемника: 400 Ом ±5%
Ширина полосы частот приемника: От 0,2 до 26,5 МГц при -3 дБ
Настойки цифрового фильтра: Восемь цифровых фильтров в стандартной конфигурации (0,2-10 МГц; 2,0-21,5 МГц; 8,0-26,5 МГц; 0,5-4 МГц; 0,2-1,2 МГц; 1,5-8,5 МГц; 5-15 МГц; DC - 10 МГц)
Выпрямитель: Полноволновой, РЧ, полуволновой положительный или отрицательный
Линейность системы: По горизонтали: ±0,2% FSW
Линейность по вертикали: 0,25% FSH, точность усилителя ±1 дБ
Отсечение: 0-80% FSH с визуальным предупреждением
Измерение амплитуды: От 0 до 110% полной высоты экрана при разрешении 0,25%
Скорость измерений: Соответствует PRF во всех режимах
Автоматическая калибровка: Скорость, нулевое смещение прямого луча (первый донный или эхо-эхо), угол излучения (путь прохождения звукового сигнала или глубина)
Режимы испытаний: Импульсный эхо-сигнал, двойная или сквозная передача
Единицы измерения: Миллиметры, дюймы, микросекунды
Диапазон: От 1 до 10 160 мм
Скорость: От 635 до 15 240 м/с
Нулевое смещение: От 0 до 750 мкс
Отображение задержки: От -59 до 25 400 мм
Угол преломления: От 0 до 85° с шагом 0,1°
Окна измерений: 2 полностью независимых окна для измерений амплитуды и TOF
Начало окна: Изменяется по всему отображаемому диапазону
Ширина окна: Изменяется от начала окна до конца отображаемого диапазона
Высота окна: Изменяется в пределах от 2 до 95% полной высоты экрана
Аварийная сигнализация: Положительный и отрицательный порог, минимальная глубина (окно 1 и 2)
Место расположения дисплея измерений: 5 возможных мест (ручной или автоматический выбор)
Окно 1 Толщина, путь распространения звукового сигнала, проекция, глубина, амплитуда, время прохождения сигнала, минимальная/максимальная глубина, минимальная/максимальная амплитуда
Окно 2 Такое же, как Окно 1
Эхо-эхо: Стандартное окно 2 - окно 1
Другие измерения: Выброс (дБ) для DGS/AVG, ERS (эквивалентный размер отражателя) для DGS/AVG, AWS D1.1/D1.5 (D), значение отсечения
DAC/TVG Стандартный
Точки DAC:До 50 точек, динамический диапазон 110 дБ
Коррекция на кривизну поверхности: Стандартные поправки OD или «брус» для измерений с помощью луча под углом

Комплект поставки.

• Цифровой ультразвуковой измеритель толщины EPOCH 600, питание от сети или аккумулятора
• Зарядное устройство/адаптер для работы от сети переменного тока (100 В перем. тока, 115 В перем. тока, 230 В перем. тока, 50 или 60 Гц)
• Литий-ионный аккумулятор
• Лоток для щелочных батарей
• Сумка для транспортировки
• Базовое руководство по эксплуатации
• Инструкция по началу работы
• Полное руководство пользователя (на компакт-диске)
