Образцы шероховатости
Материал: сталь СТ45
Способ обработки: точение
Параметр Ra: 0,4-20 (в ассортименте)
В интернет-магазине КИТЕСТ вы можете купить образцы шероховатости ОШС-Т параметр Ra.
Назначение товара
Неразрушающий контроль поверхностей деталей из металла в процессе или по окончании их обработки.
Образцы используются для проверки изделий, изготовленных на металлорежущем оборудовании, для контроля труднодоступных поверхностей, при назначении шероховатости поверхности (выполняется конструкторами или технологами), а также в профильных образовательных учреждениях.
Образцы соответствуют ГОСТ 8.296-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм». Они используются исключительно в качестве рабочих средств измерений.
Материал и технология изготовления, свойства товара
Стандартно образцы изготавливаются из конструкционной углеродистой стали марки СТ45. Также они могут быть выполнены из чугуна, латуни, алюминия, меди.
Образцы производятся на инструментальном заводе «Калибр» (г. Москва), который их спроектировал и начал серийное производство в 1932 году. Технология изготовления соответствует ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия».

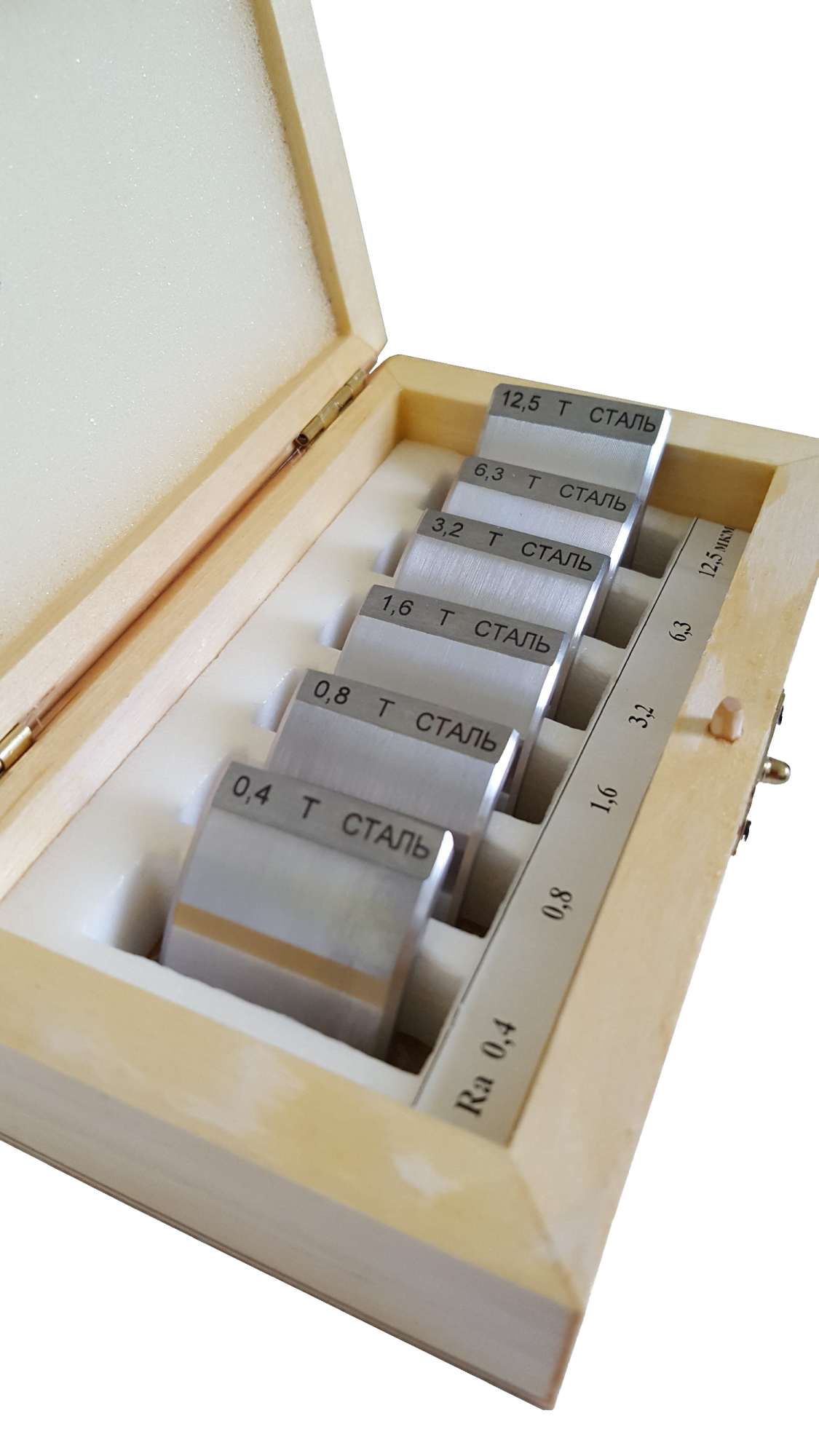

Товар выпускается в виде наборов для различных видов обработки (в скобках – буквенные обозначения):
- точение (Т);
- расточка (Р);
- строгание (С);
- шлифование периферией круга (плоское – ШП, наружное круглое – ШЦ, внутреннее – ШЦВ);
- точение торцовое (ТТ);
- фрезерование (цилиндрическое – ФЦ; торцовое – ФТ; торцовое перекрещивающееся – ФТП);
- шлифование торцовое (ШТ);
- шлифование чашеобразным кругом (ШЧ);
- полирование (плоское – ПП, цилиндрическое – ПЦ).
Образцы имеют разные номинальные значения параметра шероховатости Ra, которые были выбраны среди номинальных значений. Возможна дополнительная оценка других параметров поверхности образцов – Rz, Rmax, Sm, S и т. д. Эти данные не нормируются (носят справочный характер).
Информация о номинальном значении Ra, буквенное обозначение метода обработки и материал указываются на рабочей поверхности.
Пример обозначения образца с номинальным значением параметра Rz = 10 мкм, полученного шлифованием плоским (ШП) из стали: «Образец шероховатости Rz 10 ШП; СТАЛЬ», пример обозначения набора: «Набор ОШС-ШП Rz: 10; 20; 40; 60».
В набор входят 6 образцов с разными значениями Ra. Возможна поставка комплекта из шести образцов, который включает в себя 1-2 номинальных значения Ra по выбору заказчика (примеры: 0,1/0,2/0,3 и другие). В поставку входит Свидетельство о поверке (номер в Государственном реестре средств измерений: 76029-19).
Образцы изготавливаются в течение 30 дней, поверка выполняется за 2 дня.
Порядок контроля
Для определения параметра шероховатости Ra или Rz специалист сравнивает деталь с образцом визуально, а также на ощупь – для этого он проводит по поверхности вдоль линии максимальной шероховатости ногтем, который выступает в качестве чувствительного элемента.
Обычно, эта линия располагается под углом 90° относительно следов обработки (расстояние между соседними следами характеризует параметр Sm). Для этого выбирается образец, соответствующий типу обработки и номинальному значению шероховатости поверхности (соответствует этому же параметру осматриваемой детали.
По итогам сравнения специалист делает вывод о том, соответствует ли параметр шероховатости детали номинальному значению образца, с которым проводится сравнение. Самая точная оценка возможна, когда образец и исследуемое изделие выполнены из одинакового материала и по одинаковой технологии.
Поверка
Поверка проводится каждые 2 года в соответствии с методикой РТ-МП-5412-445-2019.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 76029-19 |
| Российская Федерация, АО "РЖД" | МТ 004.2020 |
| Республика Беларусь, Госстандарт | РБ 03 01 7713 20 |
| Республика Казахстан, КазИнМетр | KZ.02.03.00436-202076029-19 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене образцов шероховатости поверхности ОШС-Т параметр Ra, а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Воспроизводимые образцами способы механической обработки:
|
Способ обработки |
Форма образца |
Условное обозначение способа обработки |
|
Точение |
Цилиндрическая выпуклая |
Т |
|
Расточка |
Цилиндрическая вогнутая |
Р |
|
Фрезерование цилиндрическое |
Плоская |
ФЦ |
|
Шлифование периферией круга |
Плоская, Цилиндрическая выпуклая Цилиндрическая вогнутая |
ШП ШЦ ШЦВ |
|
Точение торцовое |
Плоская |
ТТ |
|
Фрезерование торцовое |
Плоская |
ФТ |
|
Примечание: Расположение неровностей – прямолинейное. Образцы шероховатости характеризуют особенности только воспроизводимого способа обработки. По умолчанию образцы шероховатости поверхности (сравнения) изготавливаются из СТ45: сталь конструкционная углеродистая качественная. |
||
Условия эксплуатации: температура окружающей среды -20…+40 0 С, влажность ≤98%. Масса одного образца ≤0,05 кг, размеры ≥30*20*5 мм, средний срок службы 5 лет.
Отклонение среднего значения параметра шероховатости от номинального не превышает (-17…+12) %.
Среднее квадратичное отклонение от среднего значения параметра шероховатости не превышает 9% для образцов ШП, ШЦ, ШЦВ, ФЦ, и ФТ; 4% для Т, ТТ, и Р.
Ряды номинальных значений образцов в наборах ОШС по параметру шероховатости Ra, доступные для выбора заказчиком, мкм:
|
ШП |
ШЦ |
ШЦВ |
Т |
ТТ |
Р |
ФТ |
ФЦ |
|
|
0,1; 0,2; 0,4; 0,8; 1,6; 3,2 (с поверкой) 0,16; 0,32; 0,63; 1,25; 2,5; 5 (с калибровкой)
|
0,4; 0,8; 1,6; 3,2; 6,3; 12,5 (с поверкой) 0,63; 1,25; 2,5; 5; 10; 20 (с калибровкой)
|
|||||||
Пример заказа:
Просим выставить счёт на следующие позиции:
- ОШС-ШП Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 - 3 комплекта.
- ОШС-ФТ Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 - 1 комплект.
- ОШС-ТТ Ra 0,8 - 1 комплект из 6 шт. образцов.
Комплектация
|
Наименование |
Обозначение |
Количество |
|
Образцы |
модификации В7-1833 |
По заказу |
|
Футляр |
- |
1 шт. |
|
Паспорт |
В7-1833.0.00.0.00ПС |
1 шт. |
|
Методика поверки |
РТ-МП-5412-445-2019 |
1 экз. |
|
Свидетельство о поверке |
- |
1 шт. |
