Объект-микрометры
Длина основной шкалы: 1,0000 – 10,000
Цена деления: 0,01 – 0,1
Погрешность: ±0,0001 – ±0,001
В интернет-магазине КИТЕСТ вы можете купить объект-микрометры, изготовленные в Советском Союзе предприятием «Ленинградское оптико-механическое объединение» (ЛОМО). В ассортименте доступны как изделия с хранения, так и восстановленные.
Назначение
Объект-микрометры (сокращенно – ОМ) используются для:
- определения увеличения линейного поля зрения микроскопов, проекторов, цены деления окулярных шкал и сеток;
- измерения линейных размеров микрообъектов и выполнения иных расчётов, основанных на измерении и обработке линейных размеров в поле зрения оптического микроскопа в проходящем и отраженном свете, темном поле, фазовом контрасте, люминесценции, поляризации и при иных видах исследований.
При работе с цифровыми микроскопами объект-микрометры необходимы для калибровки системы визуализации и документирования.
Объект-микрометры делятся на три типа: для отраженного света (ОМО), для проходящего (ОМП) и универсальные (ОМ-У).
Внешний вид

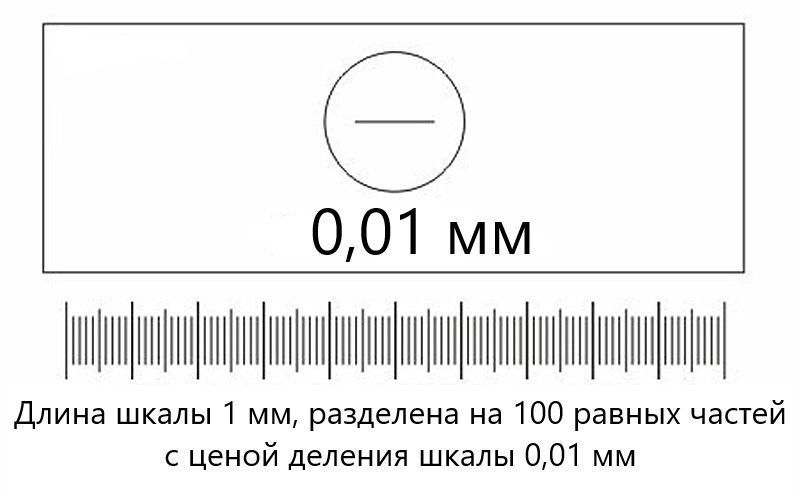

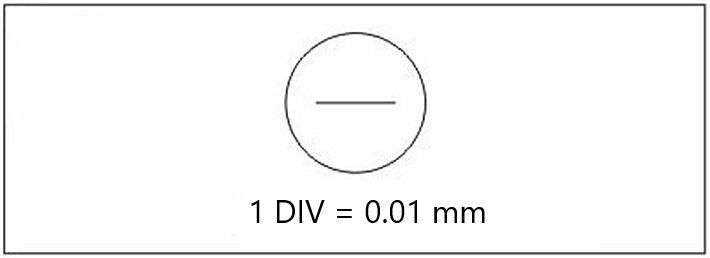

Объект-микрометр – это пластина прямоугольной формы длиной 1 мм, изготовленная из стекла или металла. В центре нанесена шкала (по технологии фотолитографии) двух типов: позитив (для проходящего света) или негатив (для отраженного света). Цена одного деления – 0,01 мм (10 мкм). По обеим сторонам относительно основной шкалы возможно нанесение до четырех штрихов с одинаковым шагом.
Как использовать объект-микрометр
Объект-микрометры используются для определения длины путем наложения изображения шкалы на объект измерения.

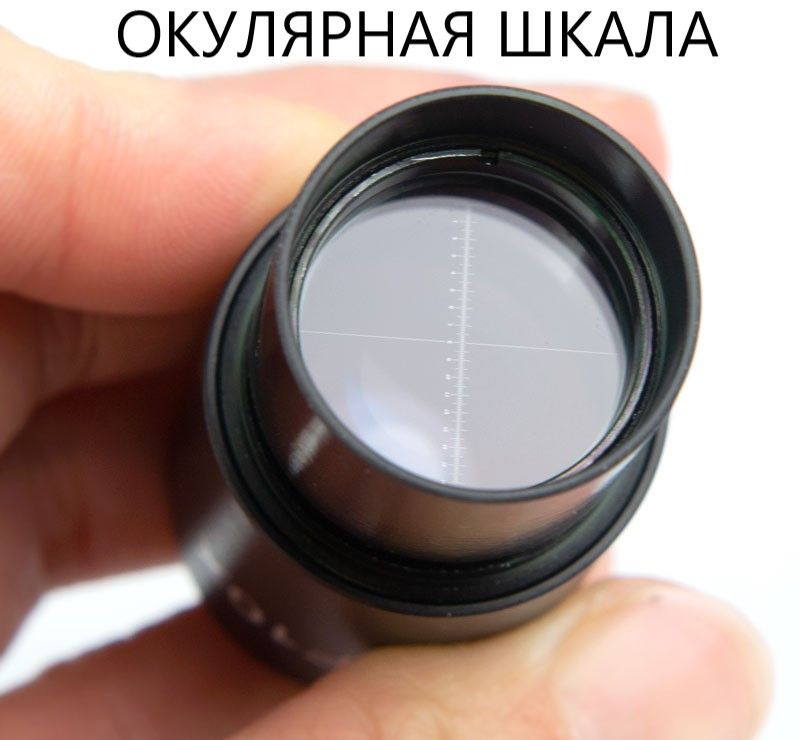

С помощью окуляр-микрометра в микроскопах проводятся измерения размеров зерен, глубины цементованного и азотированного слоев и прочих параметров.
На увеличительные способности микроскопа влияют характеристики окуляра и объектива. Следовательно, цена деления окуляра со шкалой определяется типом объектива, с помощью которого проводится изучение изделия в окуляре. Для каждой пары объектива и окуляра необходимо определить цену деления шкалы окуляра. Чем меньше цена деления шкалы окуляра, тем больше увеличение объектива.
Чтобы определить цену деления шкалы:
- активируйте микроскоп;
- проверьте наличие окуляра со шкалой в приборе;

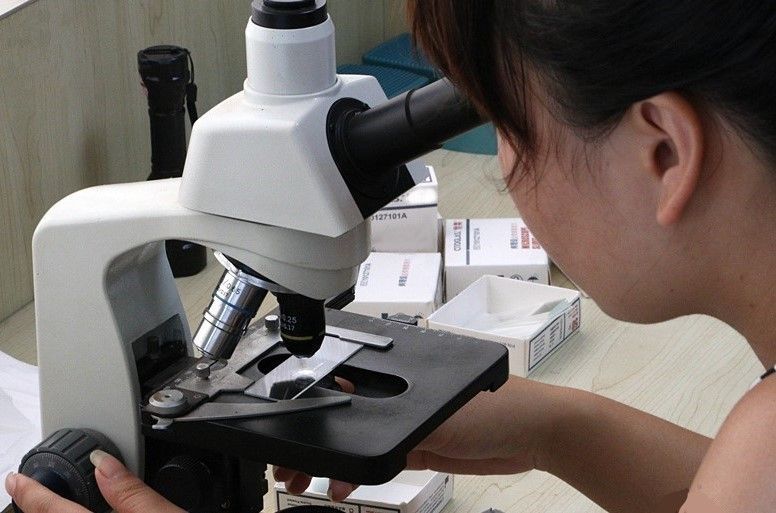

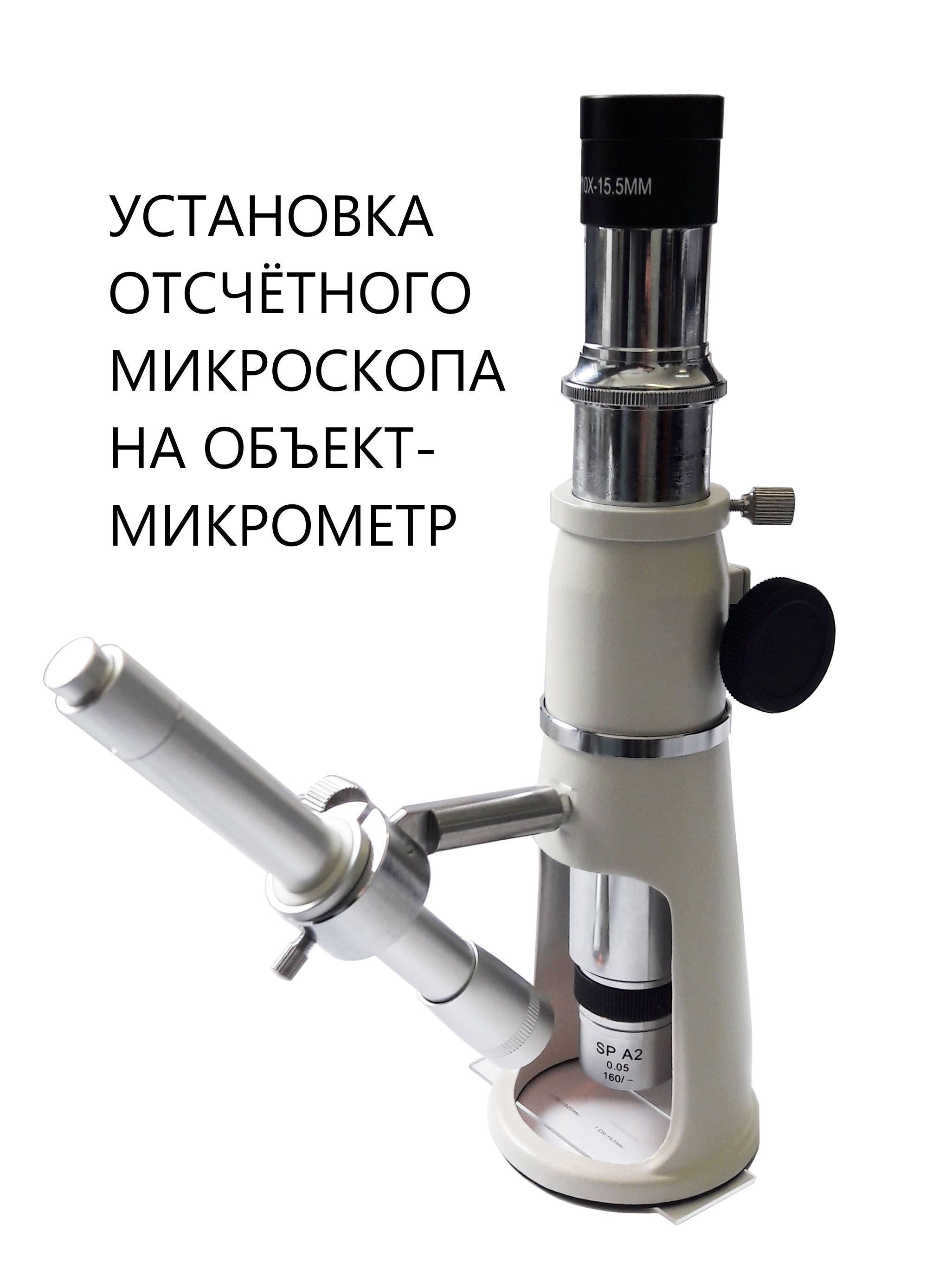

- разместите объект-микрометр на предметном столике микроскопа, затем добейтесь резкого изображения его шкалы, вращая ручки на микроскопе;
- перемещая предметный столик прибора и вращая окуляр в тубусе, совместите изображения шкалы ОМ и окуляра;
- посчитайте количество делений объект-микрометра, которые укладываются в число делений шкалы окуляра, когда крайние выбранные риски полностью совпадают;
- чтобы определить цену деления окулярной шкалы, необходимо воспользоваться формулой: L = (NS)/n
где L— цена деления окуляр-микрометра;
N — число делений объект-микрометра;
S — цена одного деления объект-микрометра (согласно маркировке на объект-микрометре и в сертификате калибровки);
n — число делений окуляр-микрометра, совпадающих с числом делений объект-микрометра.

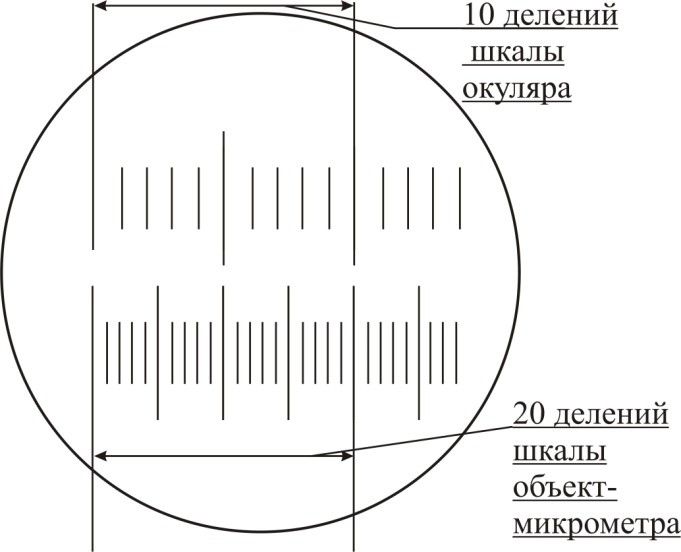

Определение цены деления шкалы окуляра
Ассортимент объект-микрометров
Доступные модификации
| Номер в госреестре | Наименование СИ | Производитель | Выпуск |
| 78033-20 (Россия) | ОМ-У | ООО "Альтами", г. С-Петербург | Изготавливаются с 2020 г. |
| 590-63 (СССР-Россия) | ОМО | ОАО "ЛОМО", г. С-Петербург | Прекращён в 1990-х гг. |
| ОМП | |||
|
28962-16 (Россия) KZ.02.03.07645-2017/28962-16 (Казахстан) |
ОМ-0 | АО "НПП "Эталон", г. Омск | Изготавливаются с 2016 г. |
| ОМ-П | |||
| не внесены | 0,01-ОМП | Amittary, КНР | Изготавливаются |
| 0,01-0,1-ОМП |
Внешний вид

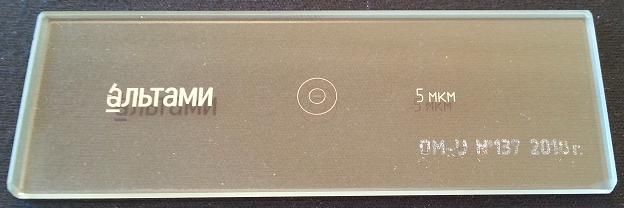

 ОМ-У |

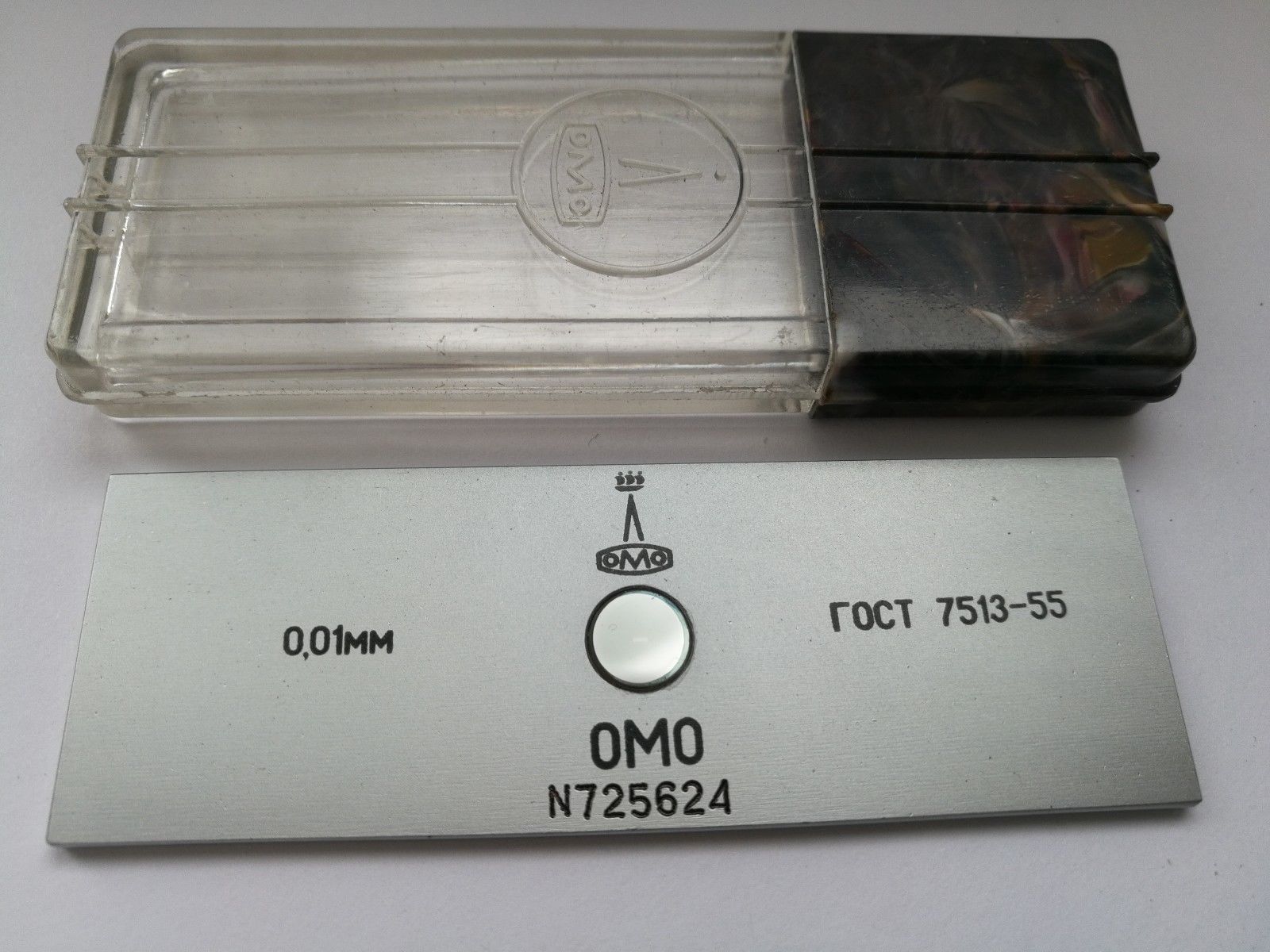

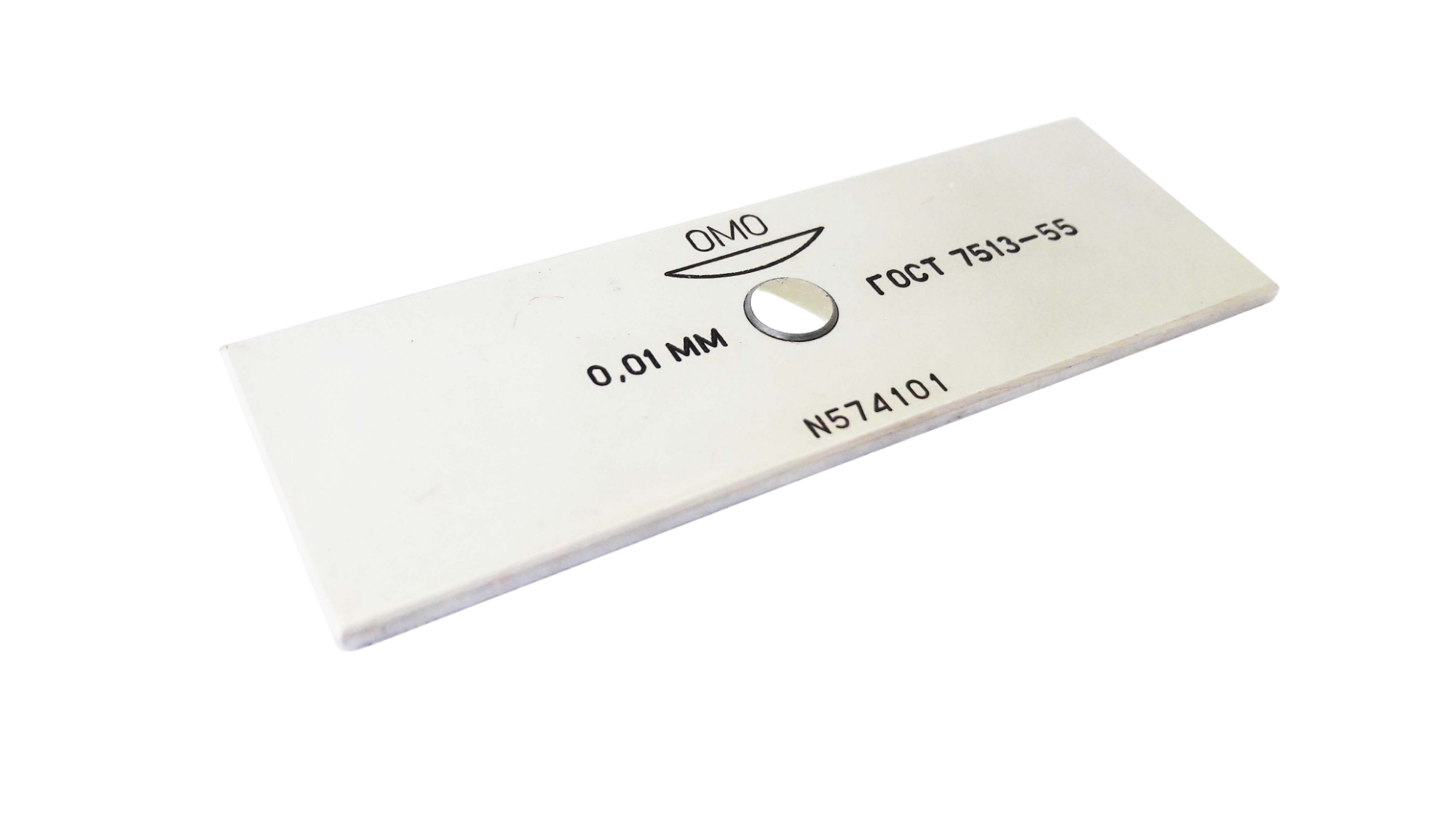

 ОМО |

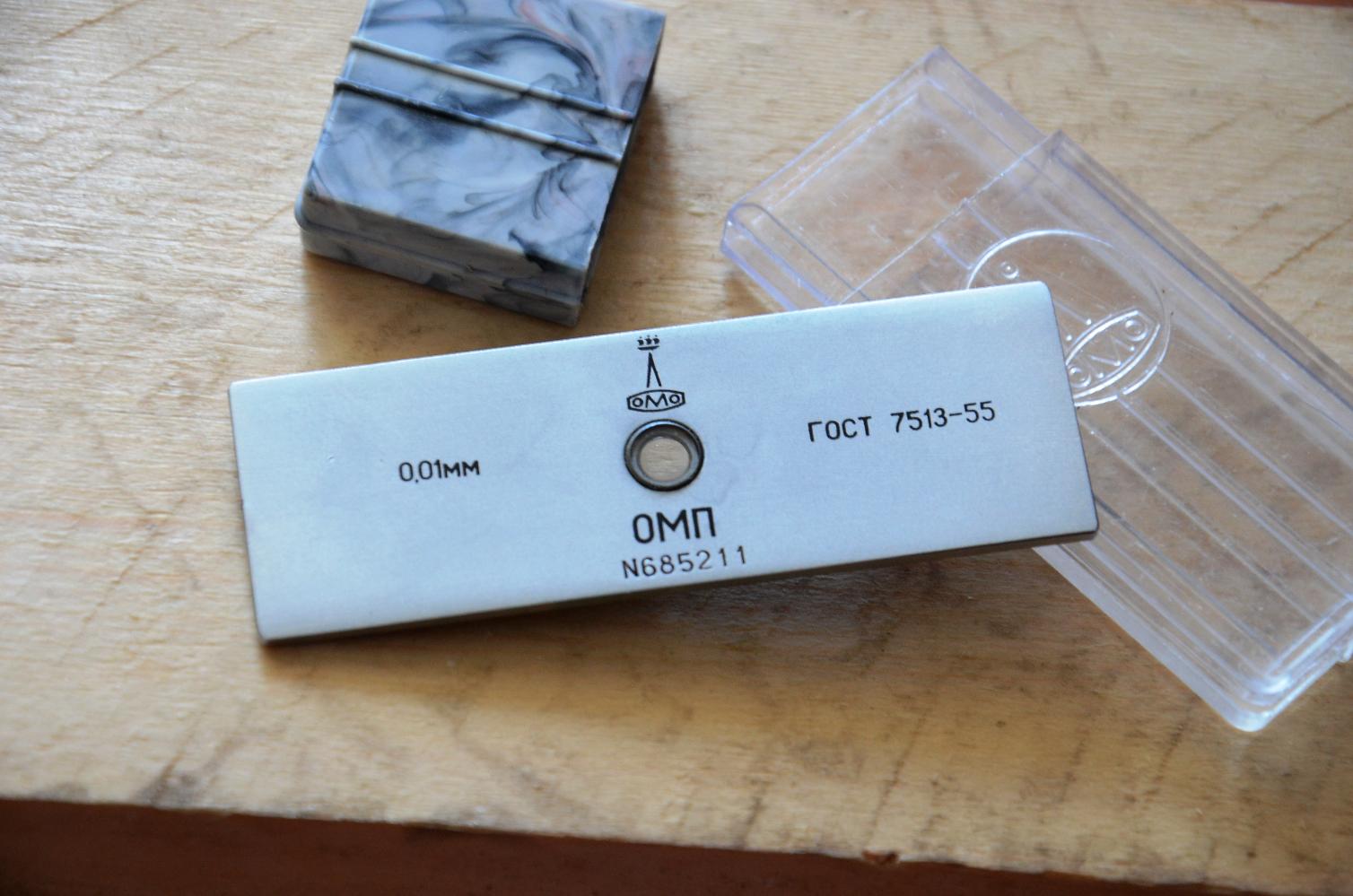

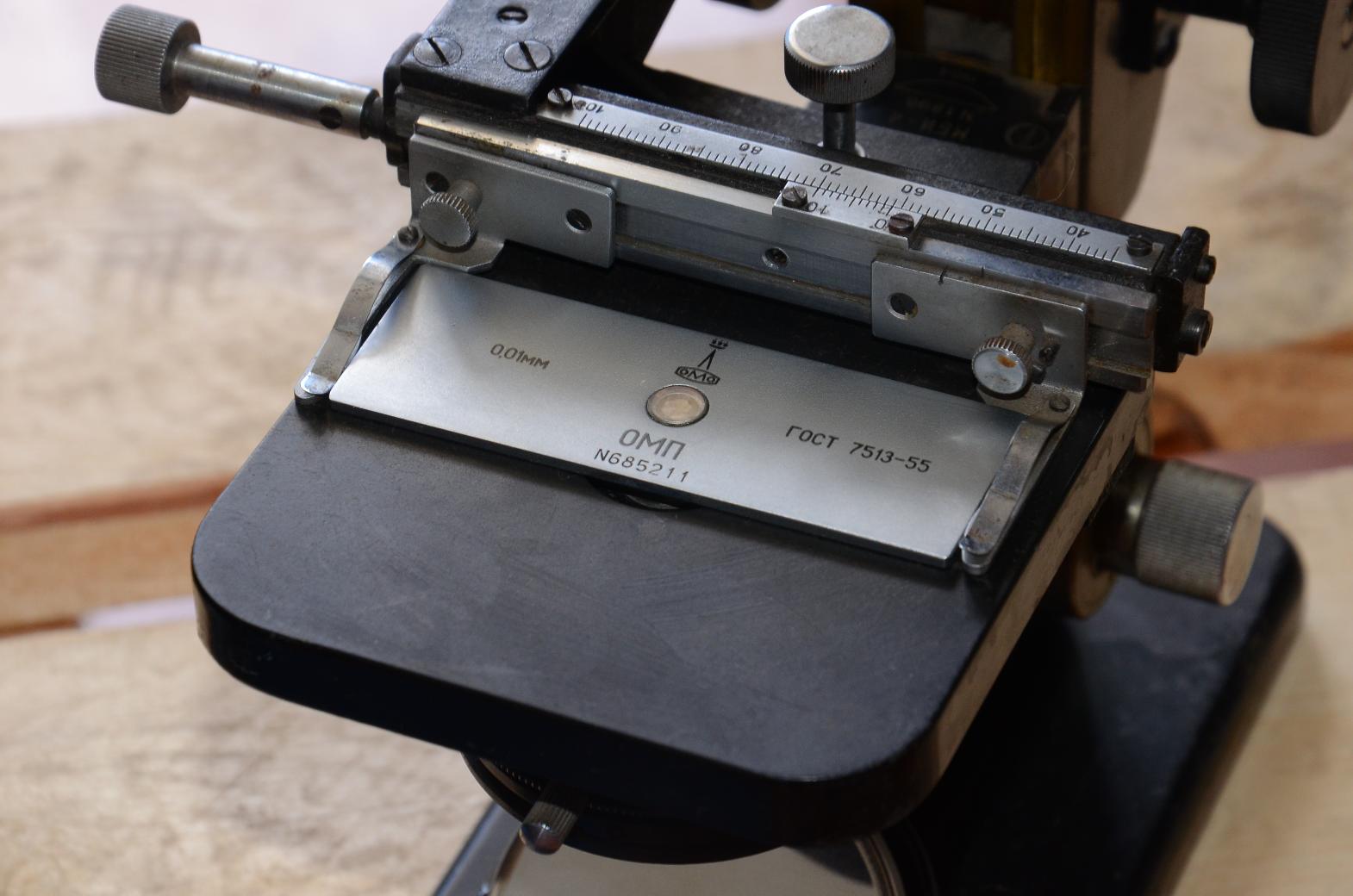

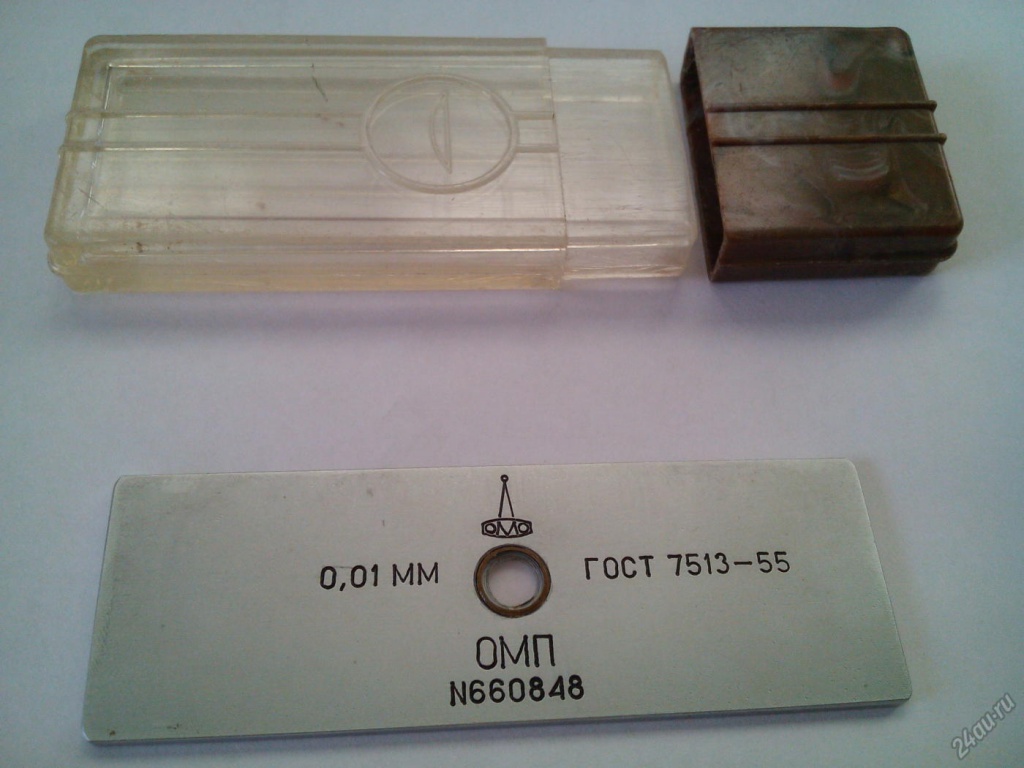

 ОМП |

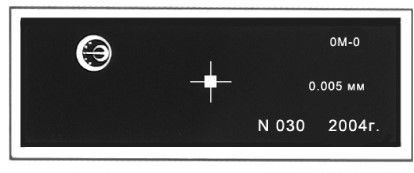

 ОМ-О |
 ОМ-П |

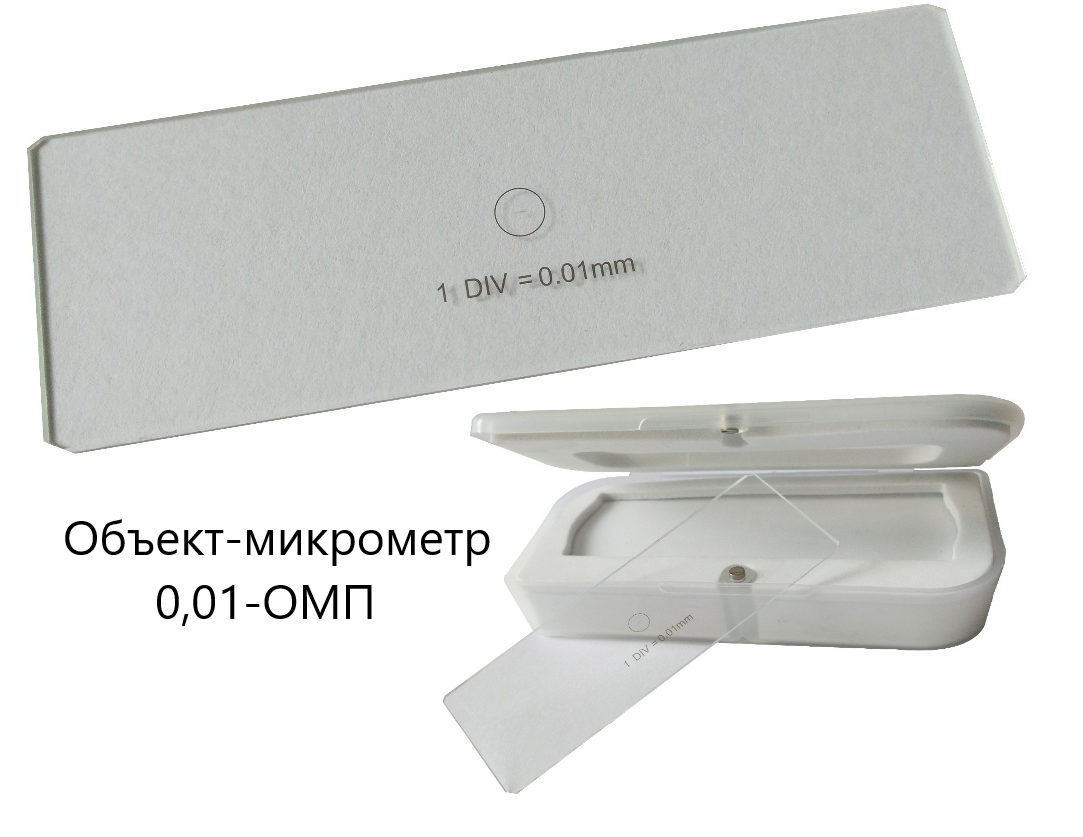

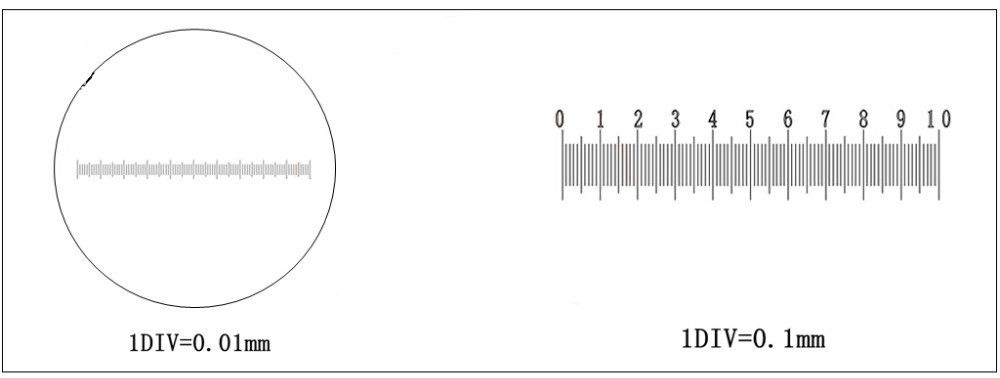

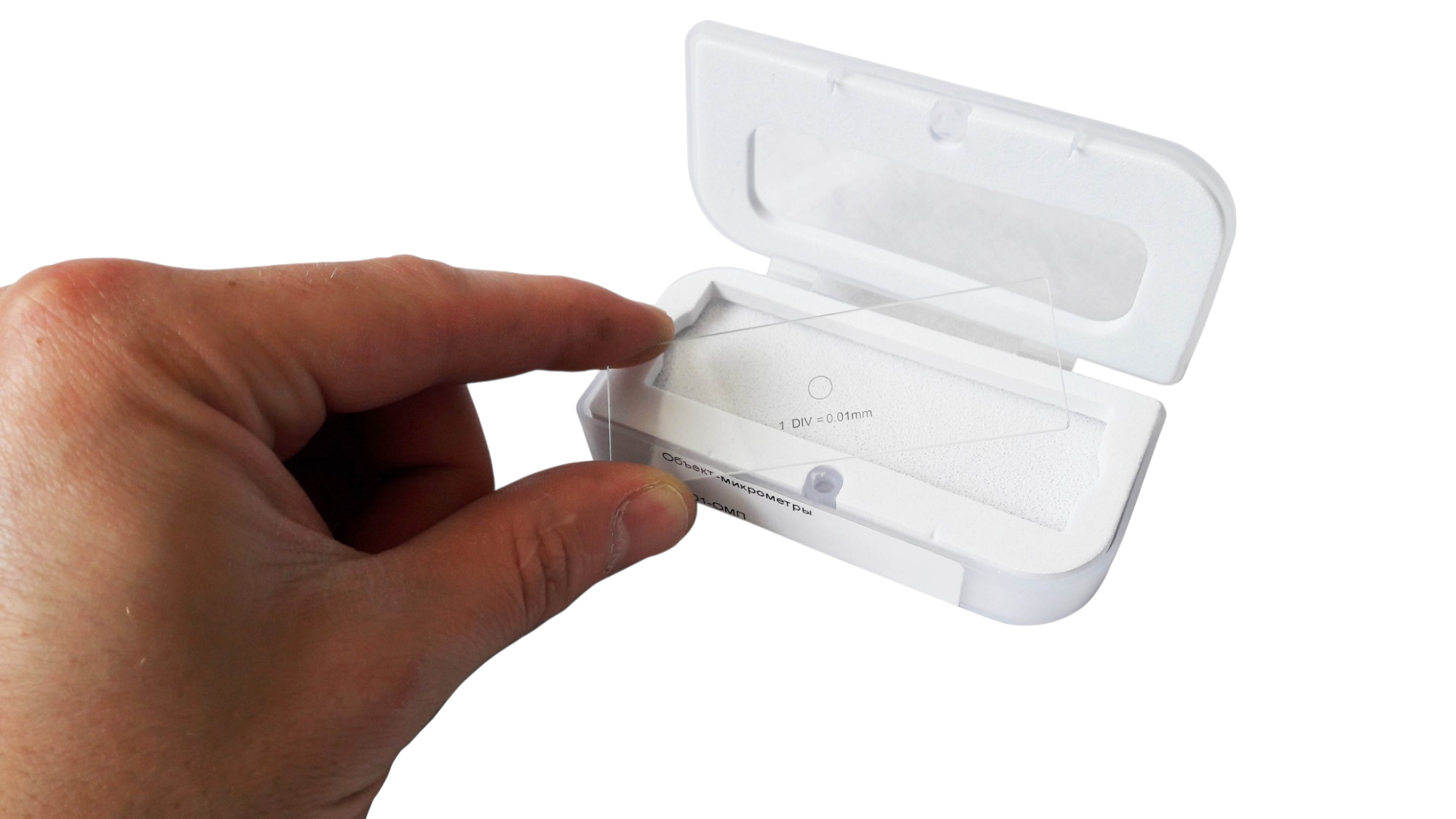

 0,01-ОМП |

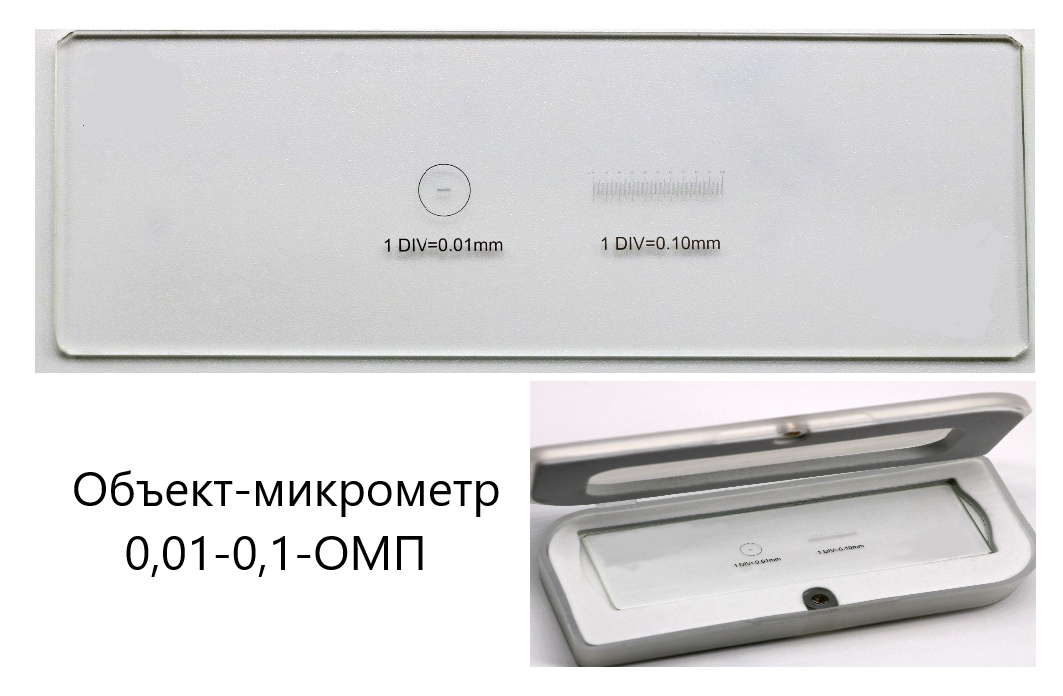

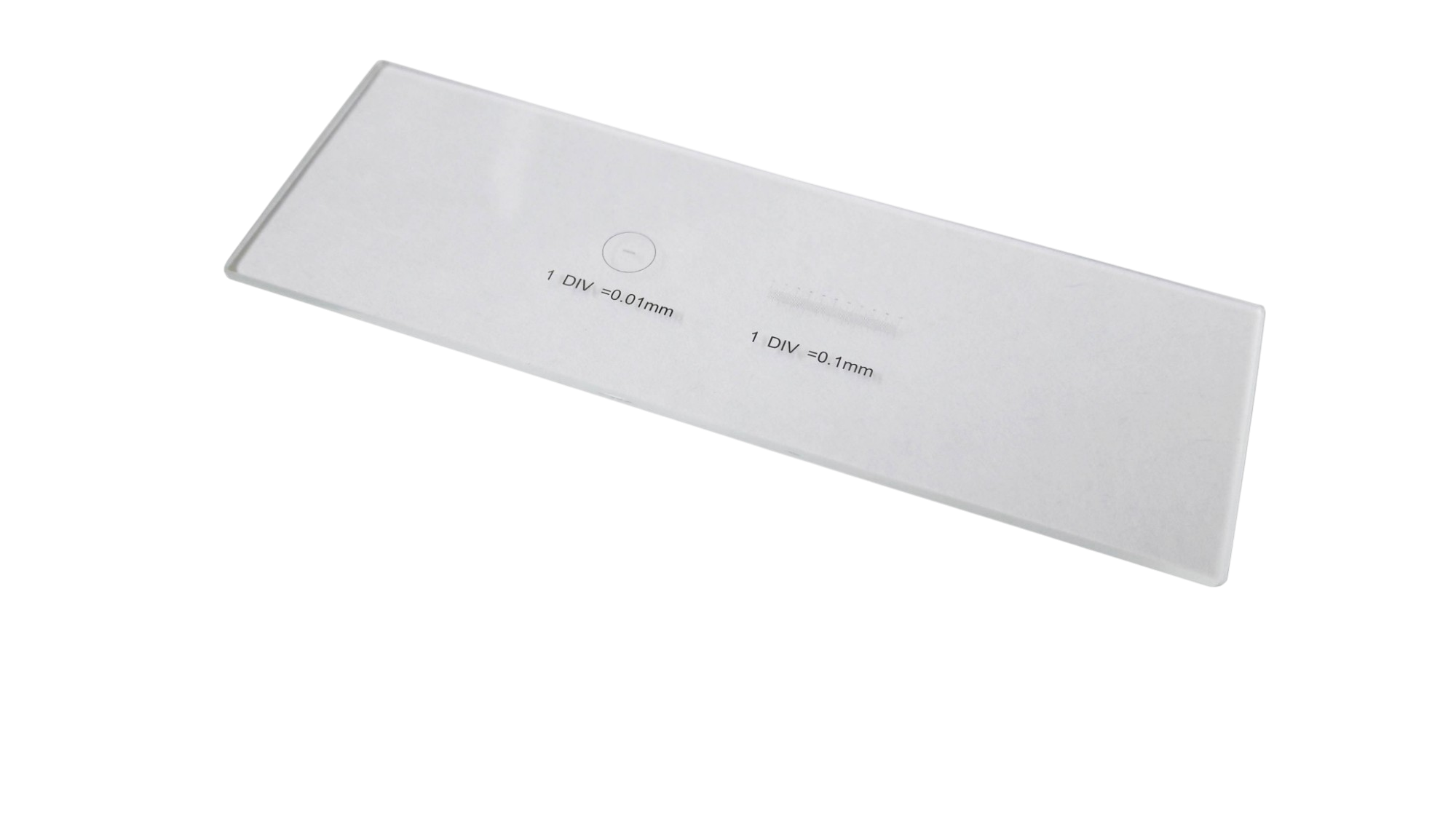

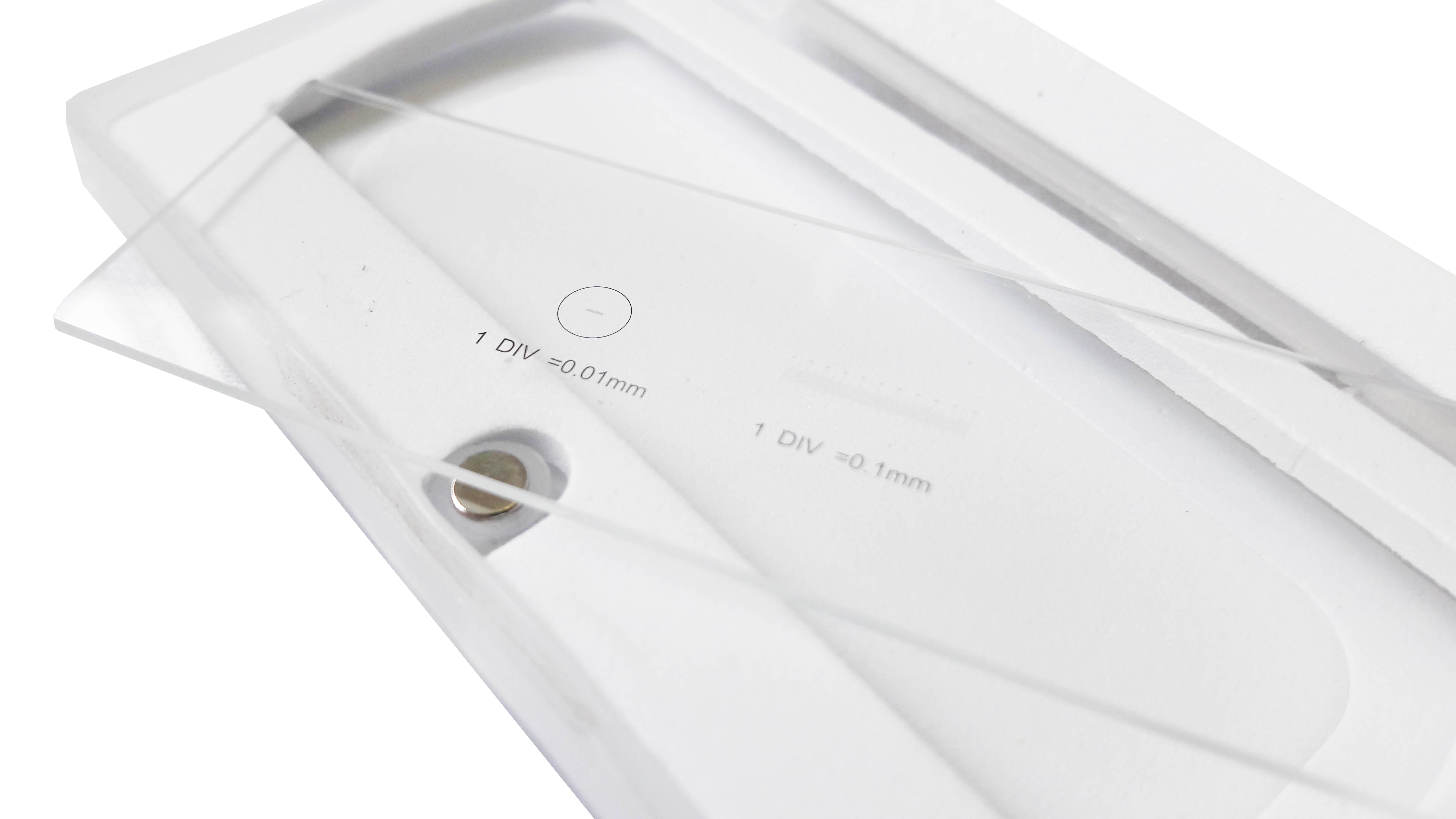

 0,01-0,1-ОМП |
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт |
590-50 ; 590-63 ; 28962-05 ; 28962-16 ; 78033-20 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | KZ.02.03.07645-2017/28962-16 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |

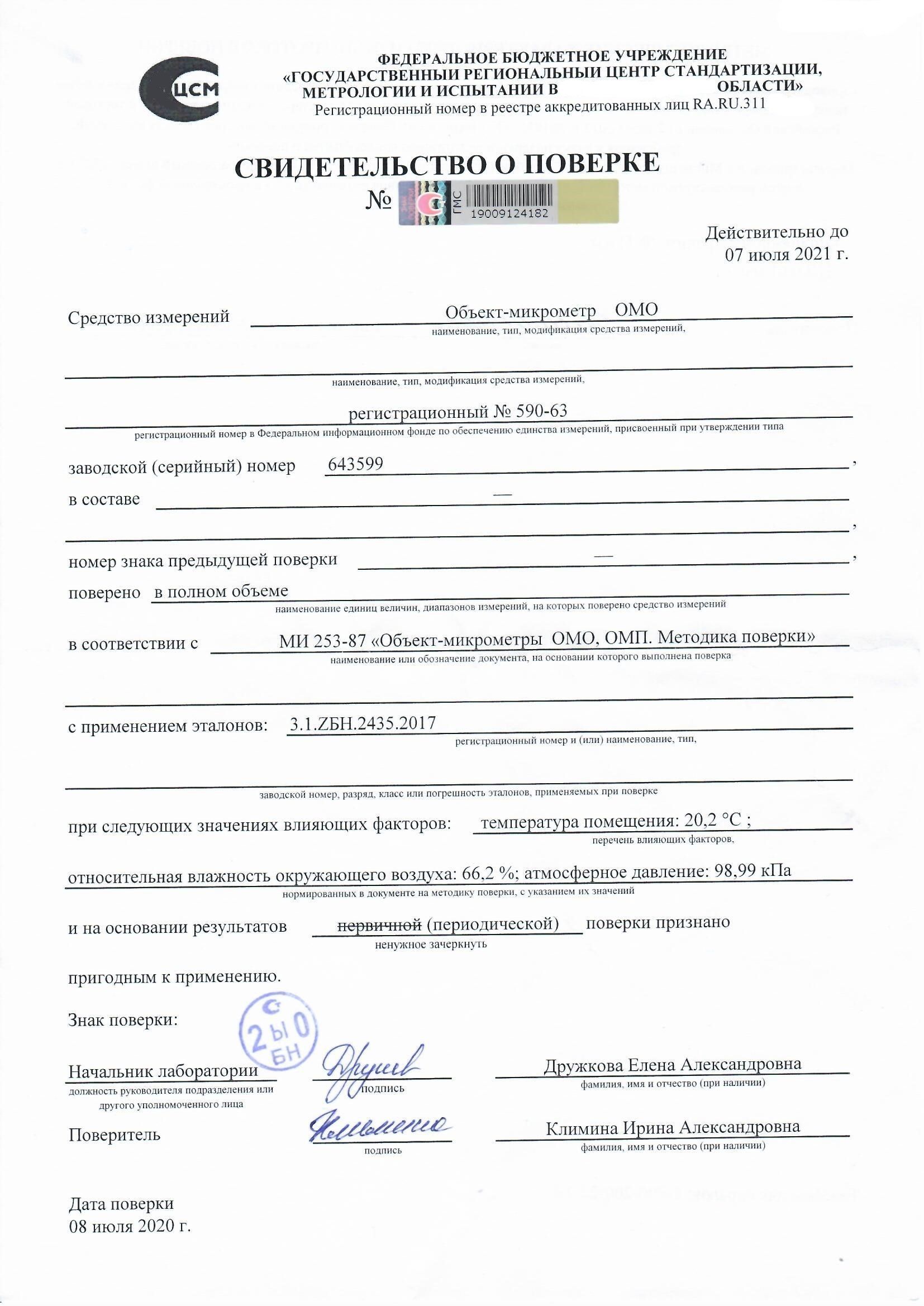

Поверка
Перед отправкой покупателю изделия проходят первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой объект-микрометров, а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики объект-микрометров российского производства – г.р.с.и. 28962-26 и (г.р.с.и. 590-63)
|
Наименование характеристики |
Значение |
|
Длина основной шкалы, мм |
1,0000±0,0005 (1,000±0,003) |
| Цена деления, мм |
0,01 |
|
Количество интервалов основной шкалы |
200 |
|
Расстояние между серединами соседних штрихов первых 10 делений шкалы, мм |
0,0050±0,0003 (0,100±0,001) |
|
Пределы допускаемой абсолютной погрешности, мм |
±0,0001 (±0,001) |
|
Ширина штрихов шкалы, мм |
0,0020±0,0005 (0,0015±0,001) |
|
Габаритные размеры (без футляра), мм, не более |
80х30х3 |
|
Масса (без футляра), кг, не более |
0,035 |
|
Средний срок службы, лет, не менее |
6 |
|
Условия эксплуатации по категории УХЛ 4.2 ГОСТ 15150-69 со следующими уточнениями: |
|
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- верхнее значение относительной влажности при 25 °С, % |
80 |
Метрологические и технические характеристики объект-микрометров китайского производства
|
Наименование характеристики |
Значение |
||
|
Модификация |
0,01-ОМП |
0,01-0,1-ОМП |
|
|
Шкала |
0,01 |
0,01 |
0,1 |
|
Длина основной шкалы, мм |
1,0000±0,0005 |
10,000±0,005 |
|
|
Цена деления, мм |
0,01 (=10 мкм) |
0,1 (=100 мкм) |
|
|
Количество делений в шкале, шт. |
100 |
10 |
|
|
Пределы допускаемой абсолютной погрешности, мм |
±0,0001 |
±0,001 |
|
|
Ширина штрихов шкалы, мм |
0,003±0,0005 |
0,03±0,005 |
|
|
Габаритные размеры, без футляра, не более, мм |
75*25*1 |
||
|
Масса (без футляра), кг, не более |
0,03 |
||
|
Средний срок службы, лет, не менее |
7 |
||
|
Условия эксплуатации по категории УХЛ 4.2 ГОСТ 15150-69 со следующими уточнениями: |
|||
|
- температура окружающей среды, °С |
+15…+35 |
||
|
- верхнее значение отн. влажности при 25 °С, % |
80 |
||
Комплектация
|
Наименование |
Количество |
|
Объект-микрометр |
1 шт. |
|

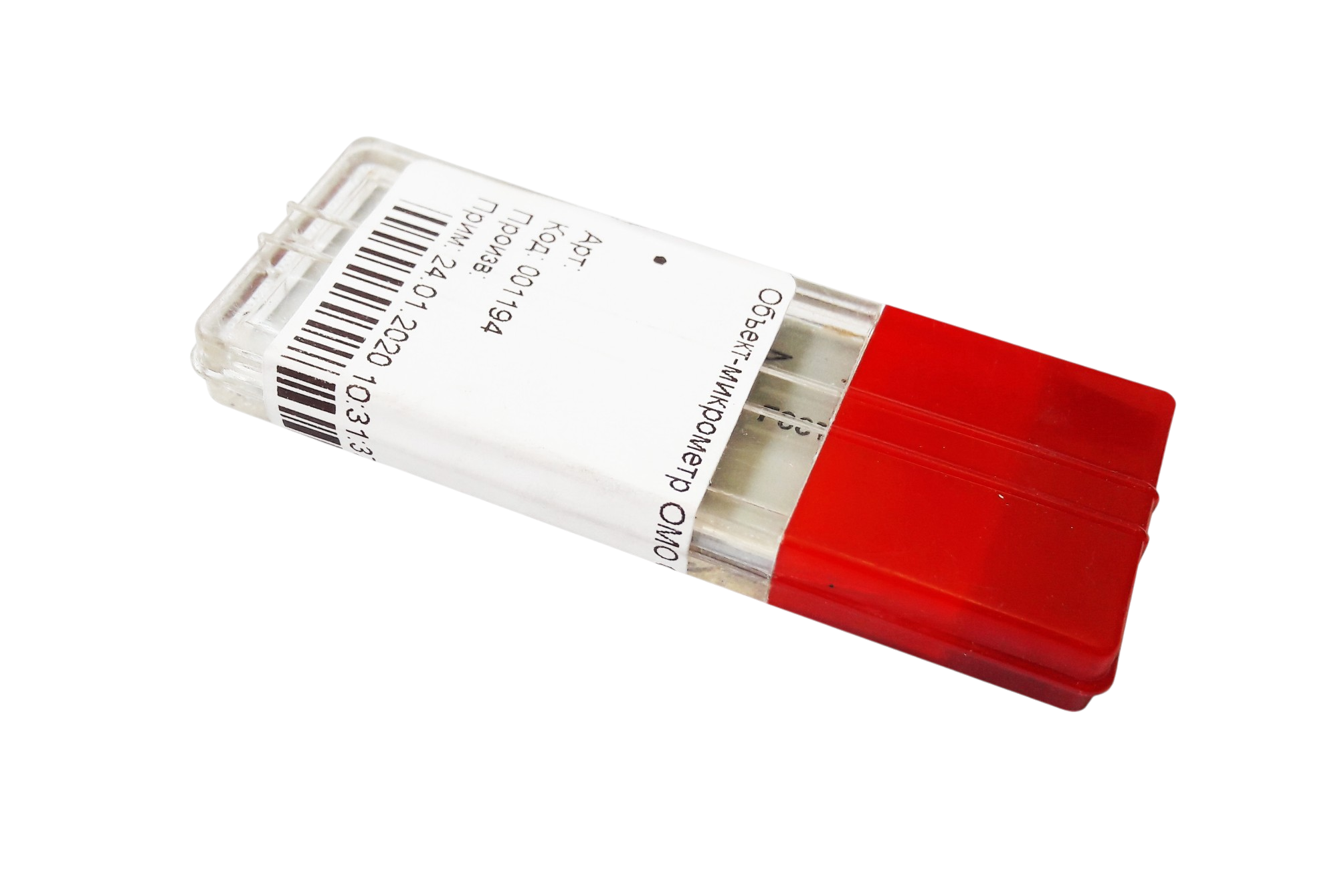

Футляр |
1 шт. |
|
Упаковка |
1 шт. |
|
Паспорт (при наличии) |
1 экз. |
|
Методика поверки (доступна для скачивания в разделе "Документация") |
1 экз. |
| Свидетельство о поверке (по запросу) |
1 экз. |
