Меры твердости
Шкала: Роквелл
Нагрузка: 60 – 150 кгс
Размеры: 60x40x6(10) мм
В интернет-магазине КИТЕСТ вы можете купить меры твердости по Роквеллу серии МТР.

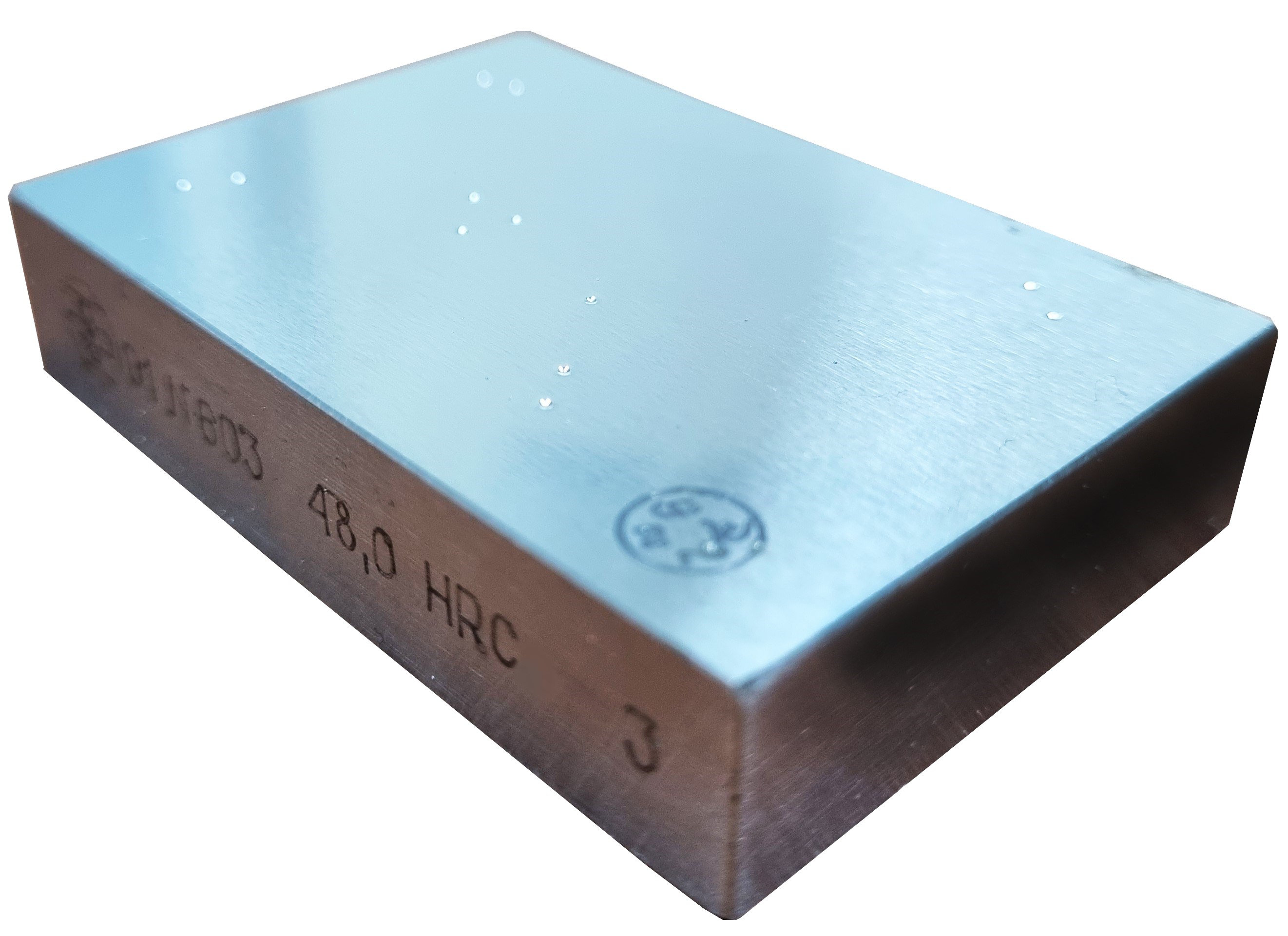

Изделия представляют собой прямоугольные плитки с одной рабочей стороной, предназначенные для поверки твердомеров по Роквеллу.
Эталонные меры сделаны из углеродистой стали, соответствующей ГОСТ 1435-99 «Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия».
Варианты поставки

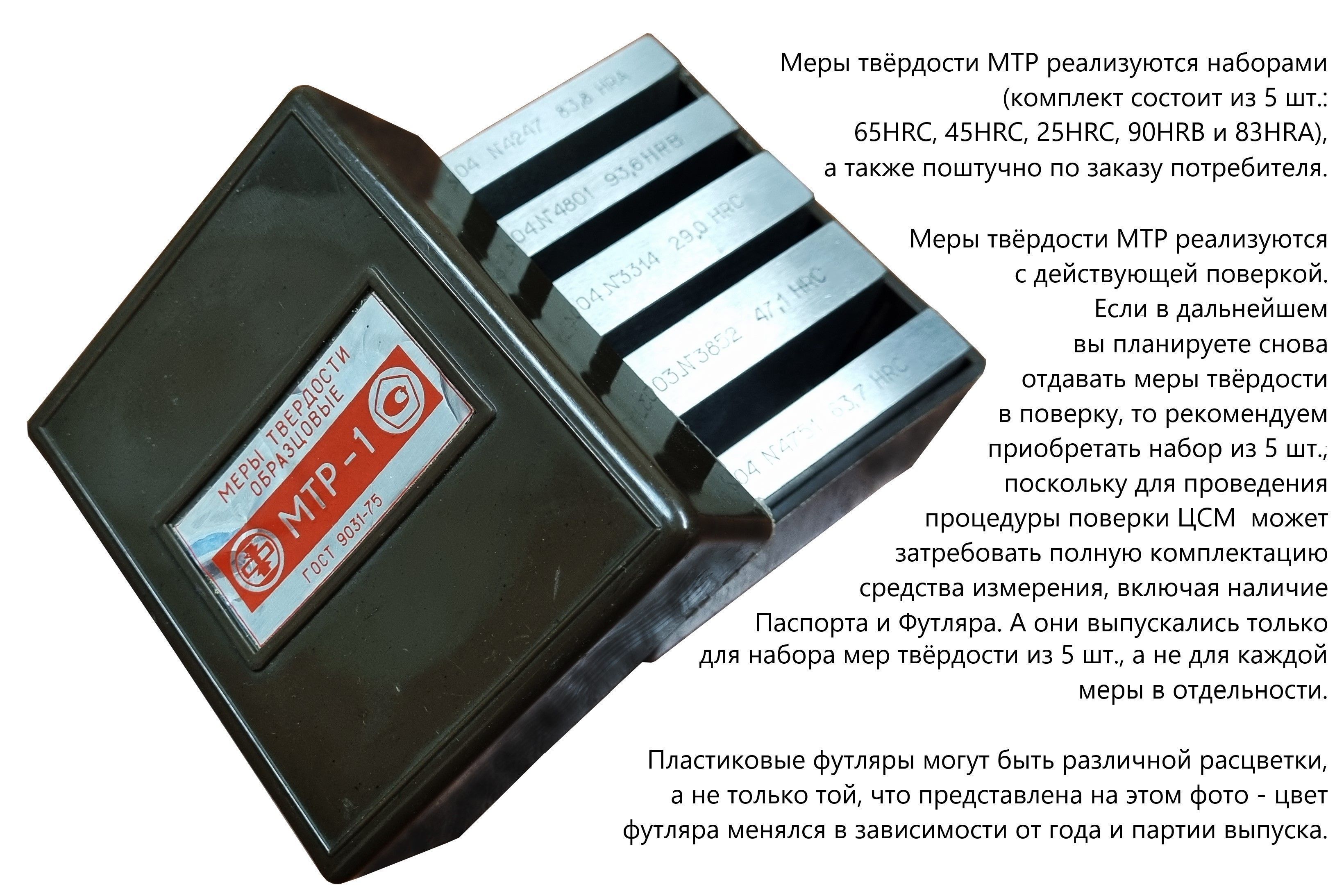

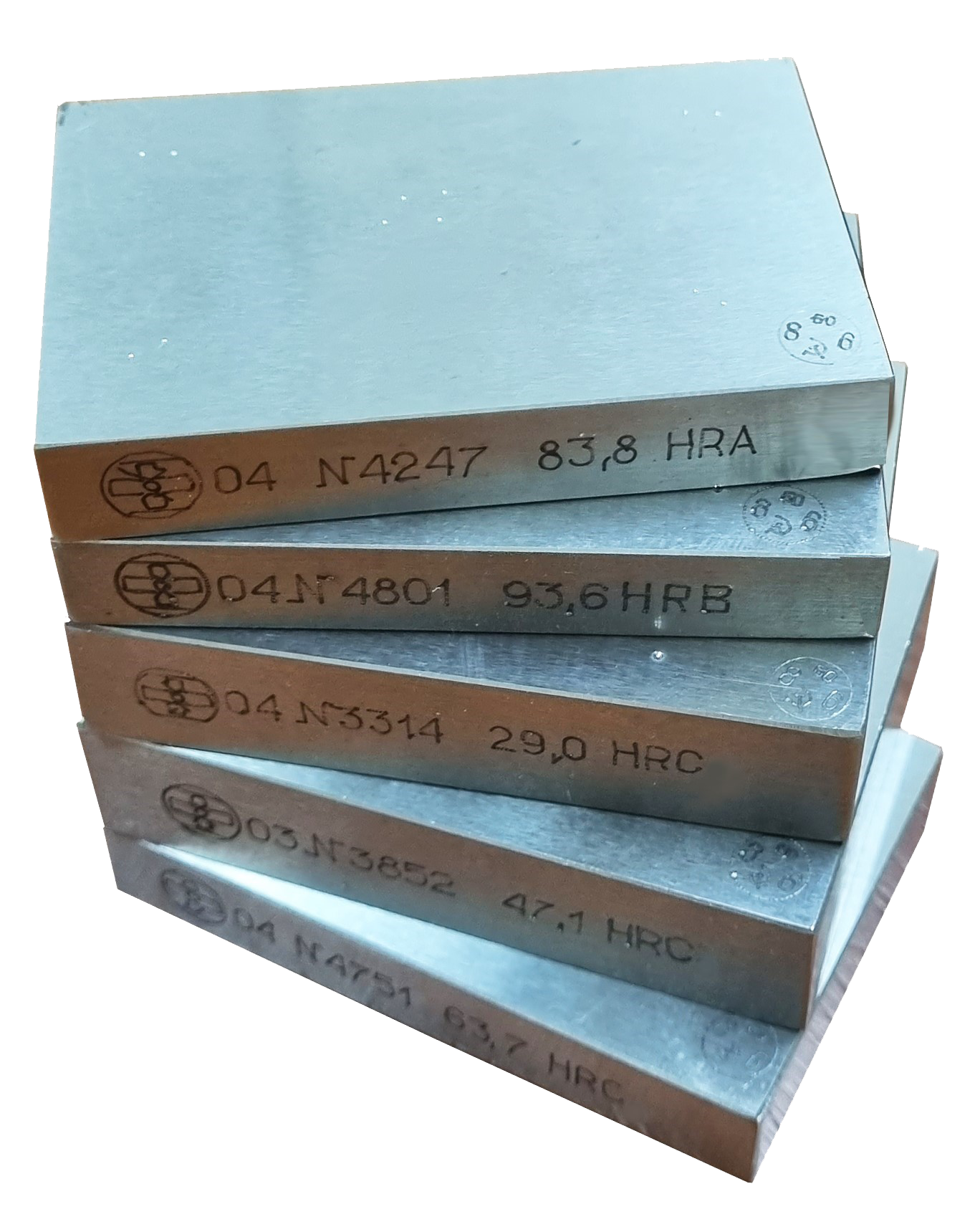

Эталонные меры твердости МТР могут поставляться как поштучно, так и в виде комплектов, включающих в себя следующие пластины:
- 83±3 HRA
- 90±10 HRB
- 25±5 HRC
- 45±5 HRC
- 65±5 HRC
Поверка

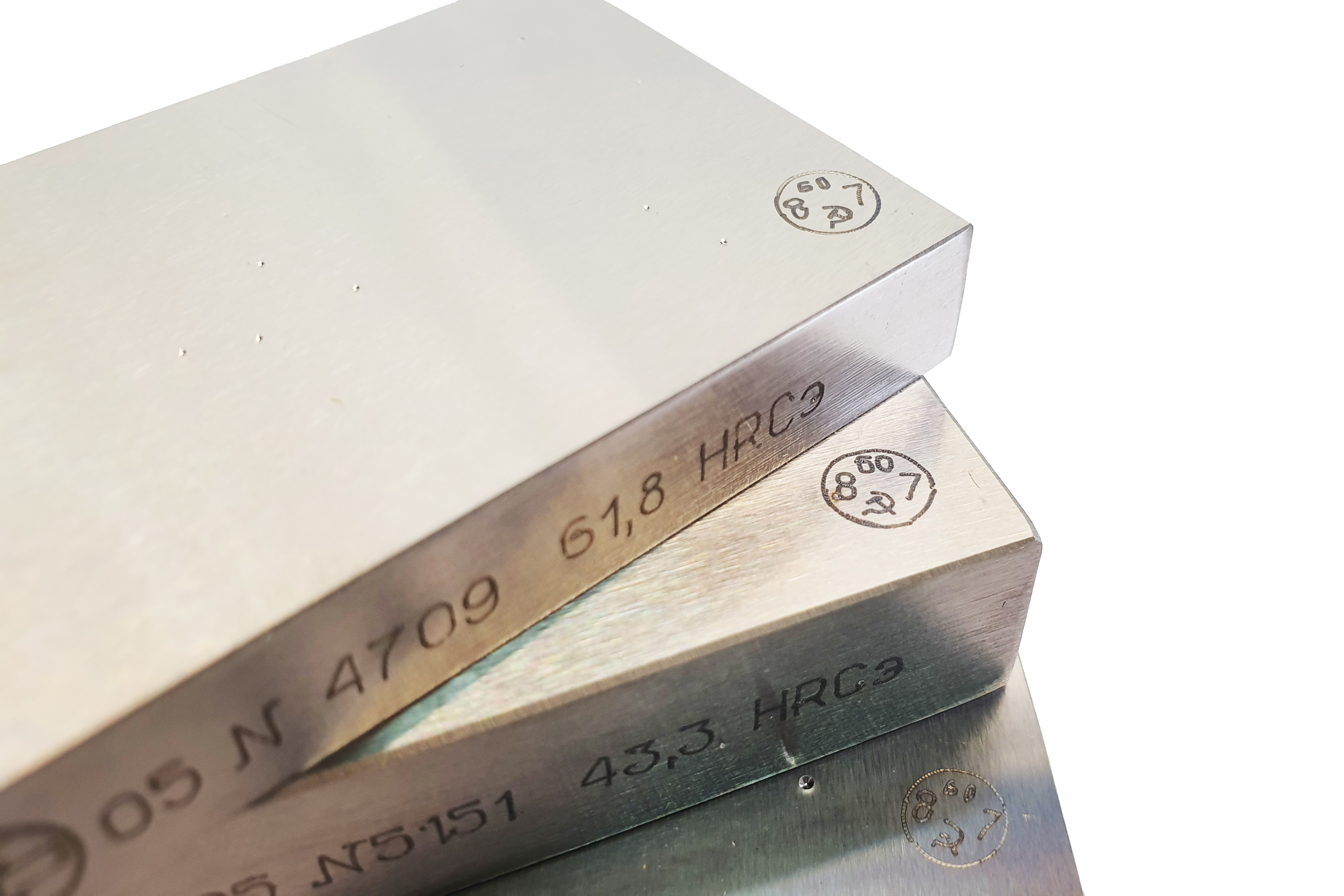

После выпуска эталонная мера проходит первичную проверку – об этом свидетельствует наличие на рабочей стороне клейма ФБУ «Ивановский ЦСМ» и не менее 5 отпечатков. Данные о поверке направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты ее выполнения.
Поверку необходимо проводить каждые 2 года.
Для проведения дальнейших поверок рекомендуется закупать эталонные меры комплектами. Это связано с тем, что для выполнения данной процедуры поверитель может запросить полную комплектацию вместе с футляром и техническим паспортом.
Наиболее распространенные вопросы
- Каков срок службы эталонных мер?
- Обычно рабочая сторона мер низкого диапазона (мягких мер) изнашивается в течение одного месяца эксплуатации (особенно при частых измерениях). Иногда меры могут прослужить до двух лет, однако в большинстве случаев изношенная поверхность не будет обеспечивать необходимой точности калибровки.
- При заказе меры 45 HRС пришла мера 41,7 HRС. Почему это произошло?
- Эталонные меры предназначены для калибровки твердомеров, а не для измерения твердости деталей. Предлагаемые нами меры имеют значения, соответствующие российским (ГОСТ 9031-75) и международным (ISO, ASTM) стандартам. При заказе выбирайте те меры, значения которого ближе всего подходят к значениям твердости измеряемого вами изделия.
- Каково необходимое расстояние между отпечатками?
- ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» в пункте 4.6 предписывает: «Расстояние между центрами двух соседних отпечатков должно быть не менее четырёх диаметров отпечатка (но не менее 2 мм). Расстояние от центра отпечатка до края образца должно быть не менее 2,5 диаметра отпечатка (но не менее 1 мм)».
Таким образом, возможное число отпечатков на эталоне определяется габаритами рабочей поверхности меры, диаметром шарика в наконечнике (для шкалы HRB) и прилагаемой нагрузкой.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 1054-56, 1054-65, 1054-91 и 1054-08 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | РБ 03 03 7174 1 9 |
| Республика Казахстан, КазИнМетр | KZ.02.03.04234-2011/1054-08 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене МТР мер твердости Роквелла, а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики мер
|
Мера |
Шкалы твёрдости |
Нагрузка, кгс (Н) |
Диапазон значений твёрдости |
Размах значений чисел твёрдости, не более |
Габаритные размеры, мм |
||
| длина | ширина |
высота, не менее |
|||||
| МТР |
HRA |
60 (589) |
83±3 |
0,6 |
60±1 |
40±1 |
6 |
| МТР |
HRB |
100 (981) |
90±10 |
1,2 |
|||
| МТР |
HRC |
150 (1471) |
25±5 |
1,1 |
10 |
||
| МТР |
HRC |
150 (1471) |
45±5 |
0,8 |
|||
| МТР |
HRC |
150 (1471) |
65±5 |
0,5 |
6 |
||
Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Мера твёрдости МТР |
1 шт. |
модификация в соответствии с заказом |
|

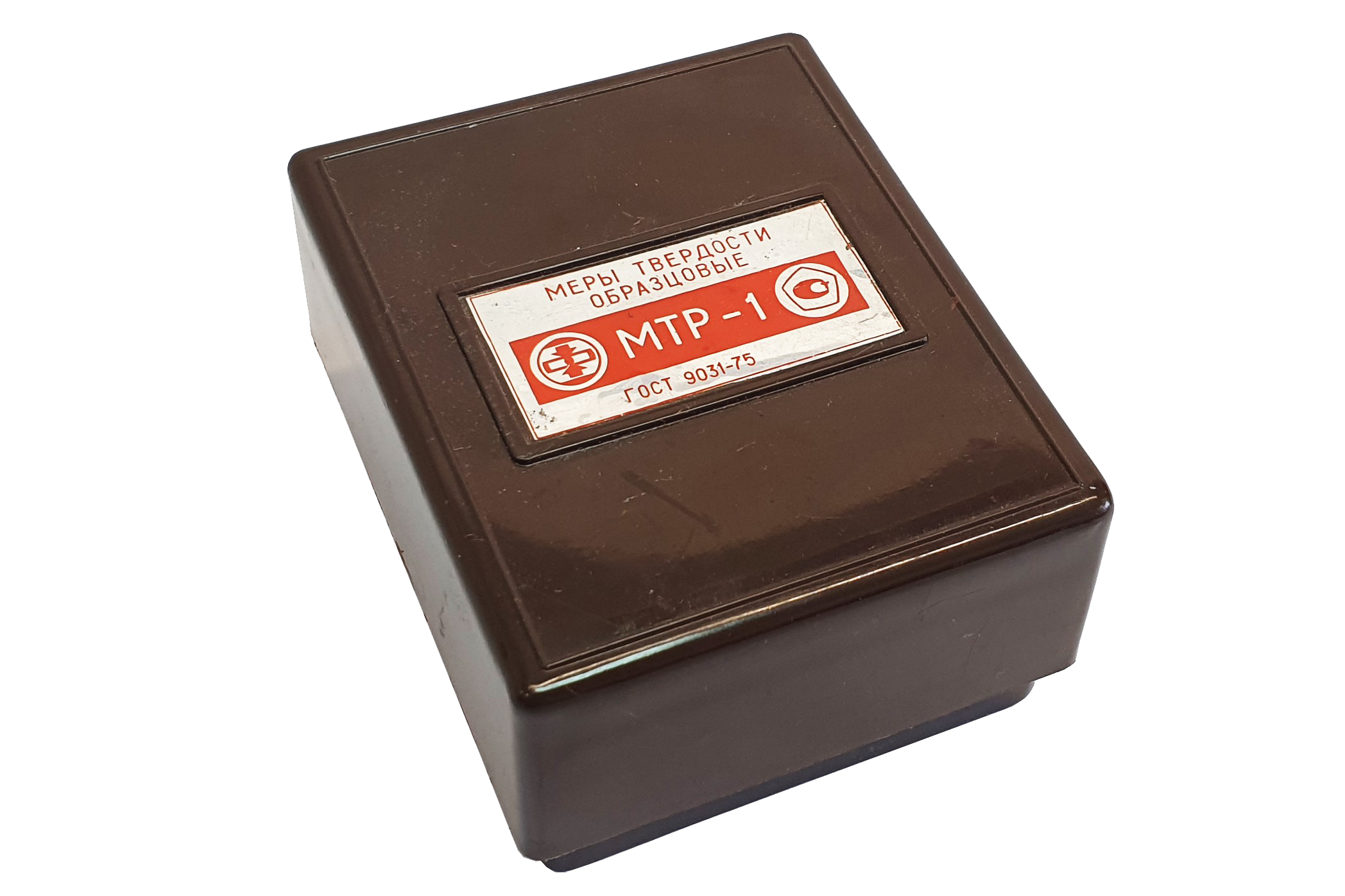

Футляр |
1 шт. |
* |
|

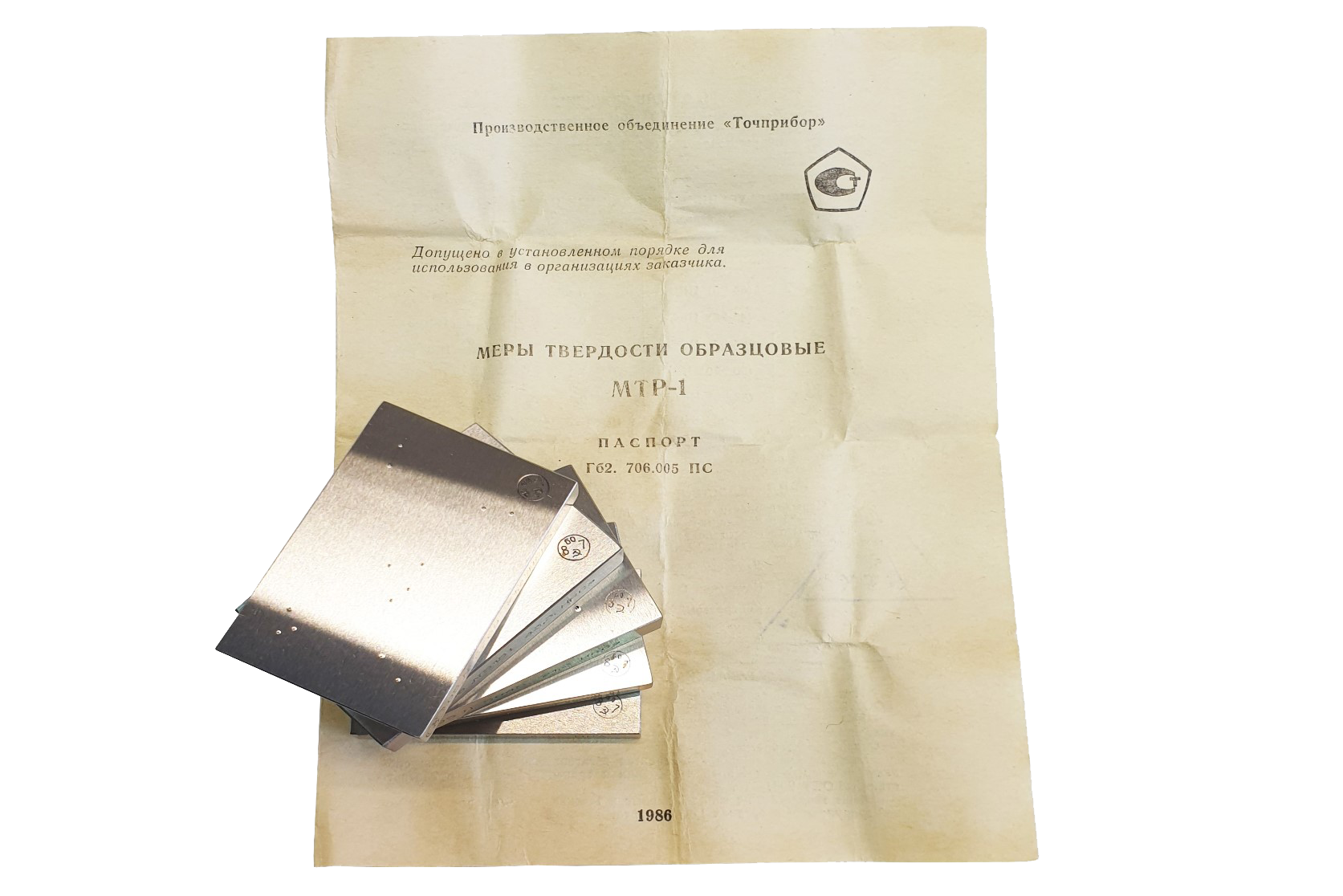

Паспорт |
1 экз. |
* |
| *только при заказе комплекта мер твёрдости Роквелла МТР из 5 шт. | ||

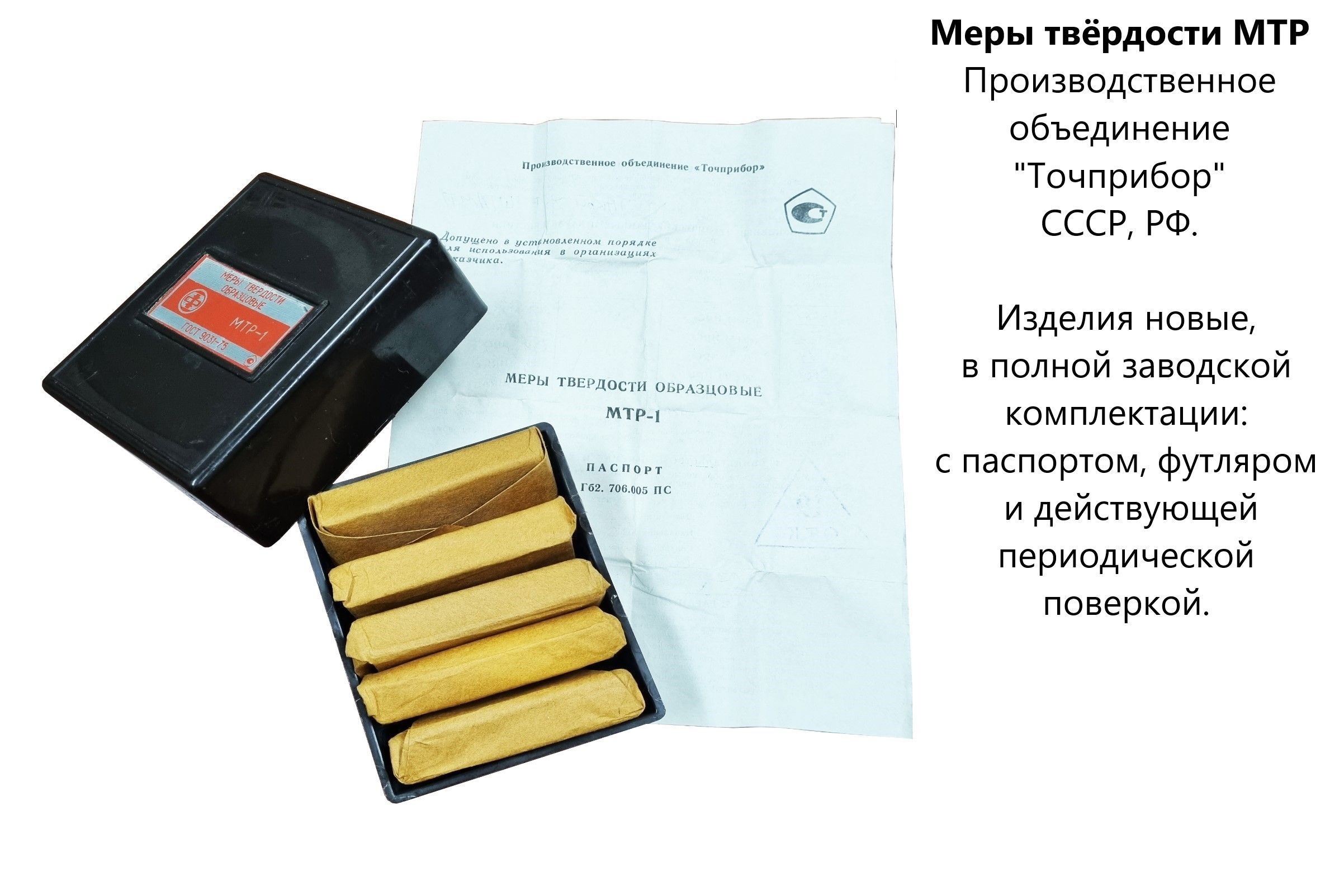

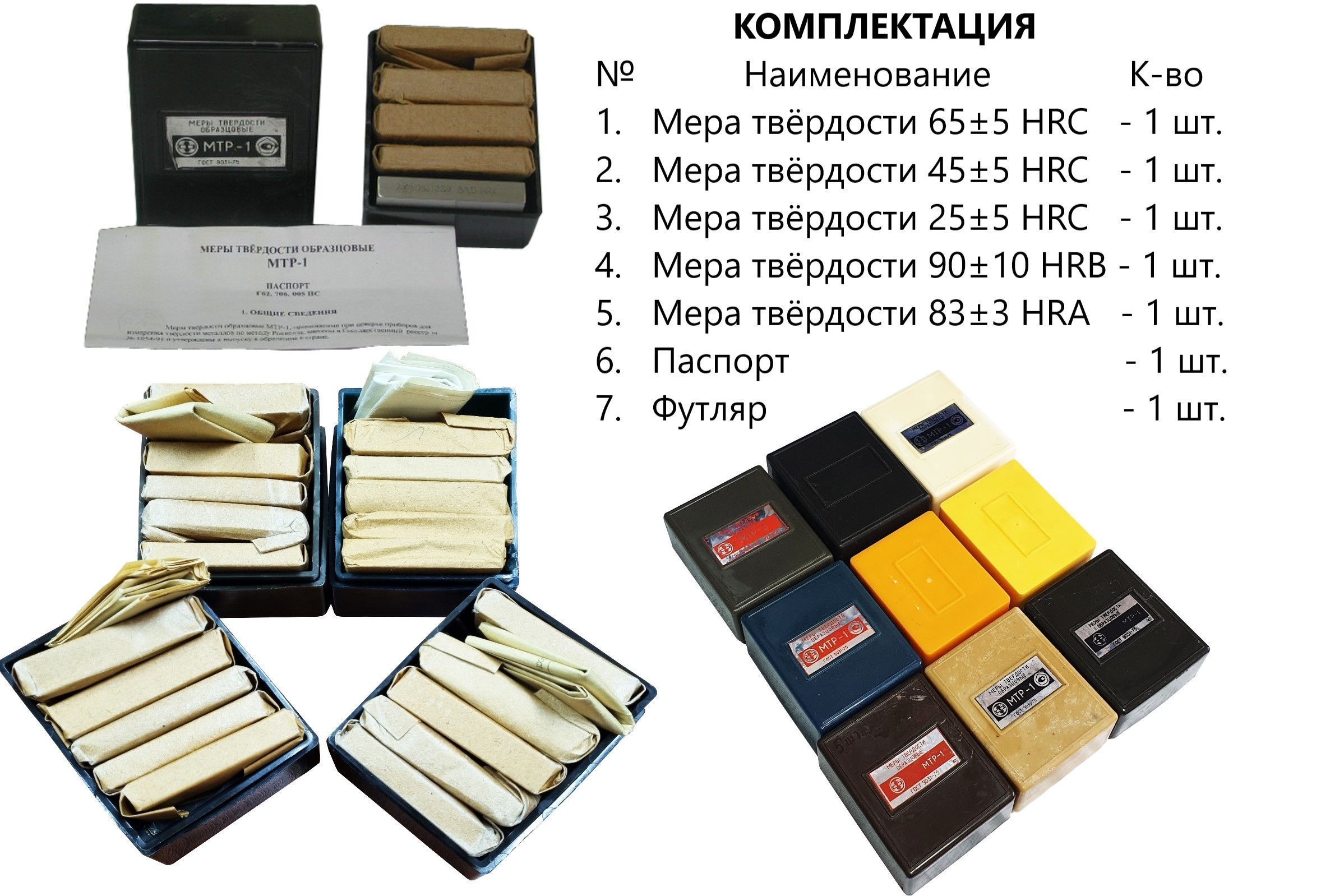

Комплект мер твёрдости Роквелла МТР из 5 шт.
|
Наименование |
Количество |
Шкала твёрдости |
Нагрузка, кгс |
|
83±3 HRA |
1 шт. |
А |
60 |
|
90±10 HRB |
1 шт. |
В |
100 |
|
25±5 HRC |
1 шт. |
С |
150 |
|
45±5 HRC |
1 шт. |
||
|
65±5 HRC |
1 шт. |
||
|
Футляр |
1 шт. |
- |
|
|
Паспорт |
1 экз. |
- |
|

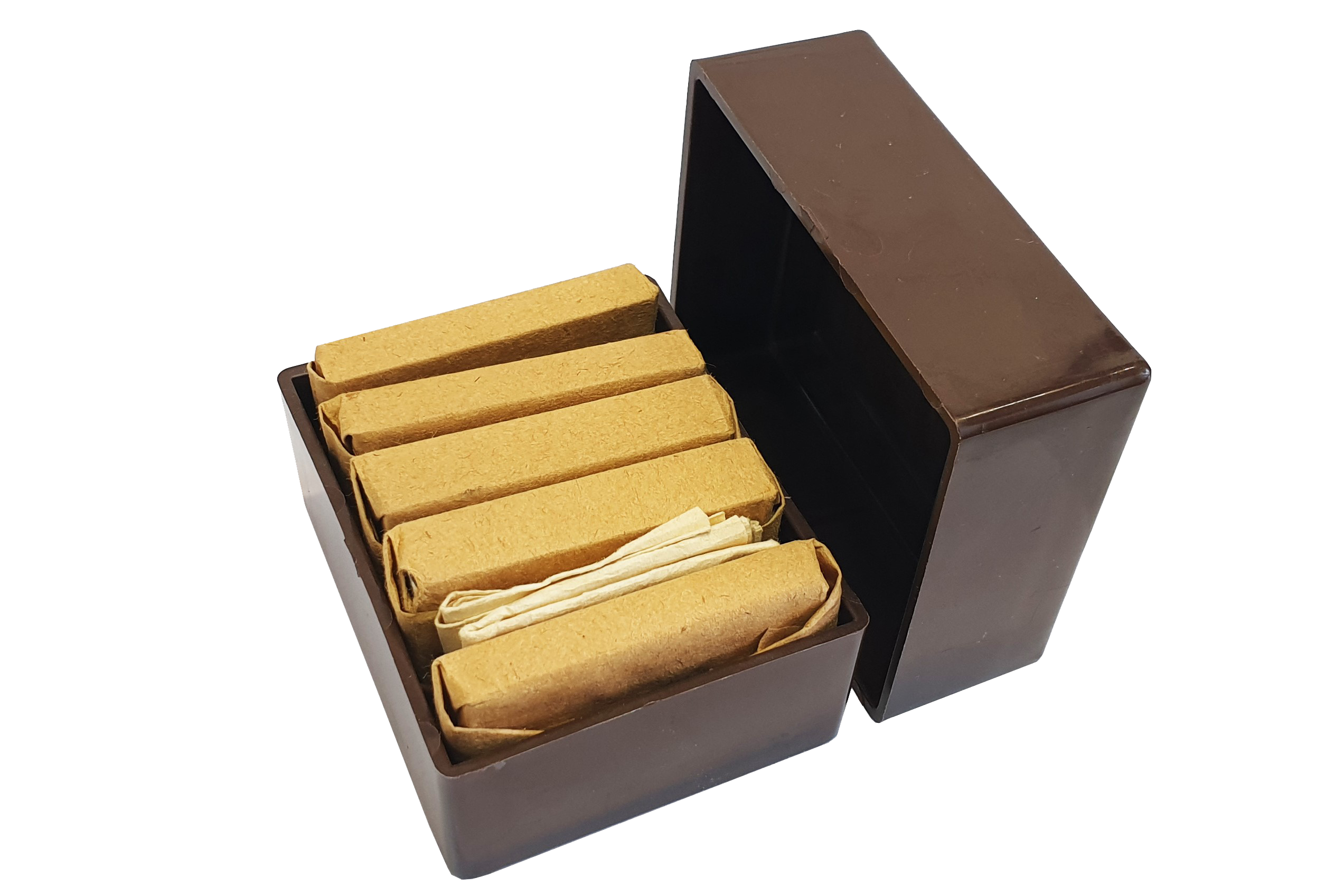

Каждая мера твёрдости промаслена и упакована в крафт-бумагу. Меры твёрдости подвергнуты консервации в масляном составе по группе I ГОСТ 9.014. Срок консервации не менее 2 лет.
Хранение и транспортировка всеми видами транспорта по группе условий хранения Л ГОСТ 15150. Повреждение защитного футляра во время транспортировки допускается и не подлежит гарантийной замене, однако повреждение самой меры твёрдости, особенно её рабочей поверхности является основанием для гарантийной замены изделия.
Воздух в помещении не должен содержать примеси агрессивных газов.
