Меры твердости
Шкала: Бринелль
Нагрузка: 1000 – 3000 кгс
Размеры: 120x75x12-16 мм
В интернет-магазине КИТЕСТ вы можете купить меры твердости по Бринеллю серии МТБ.

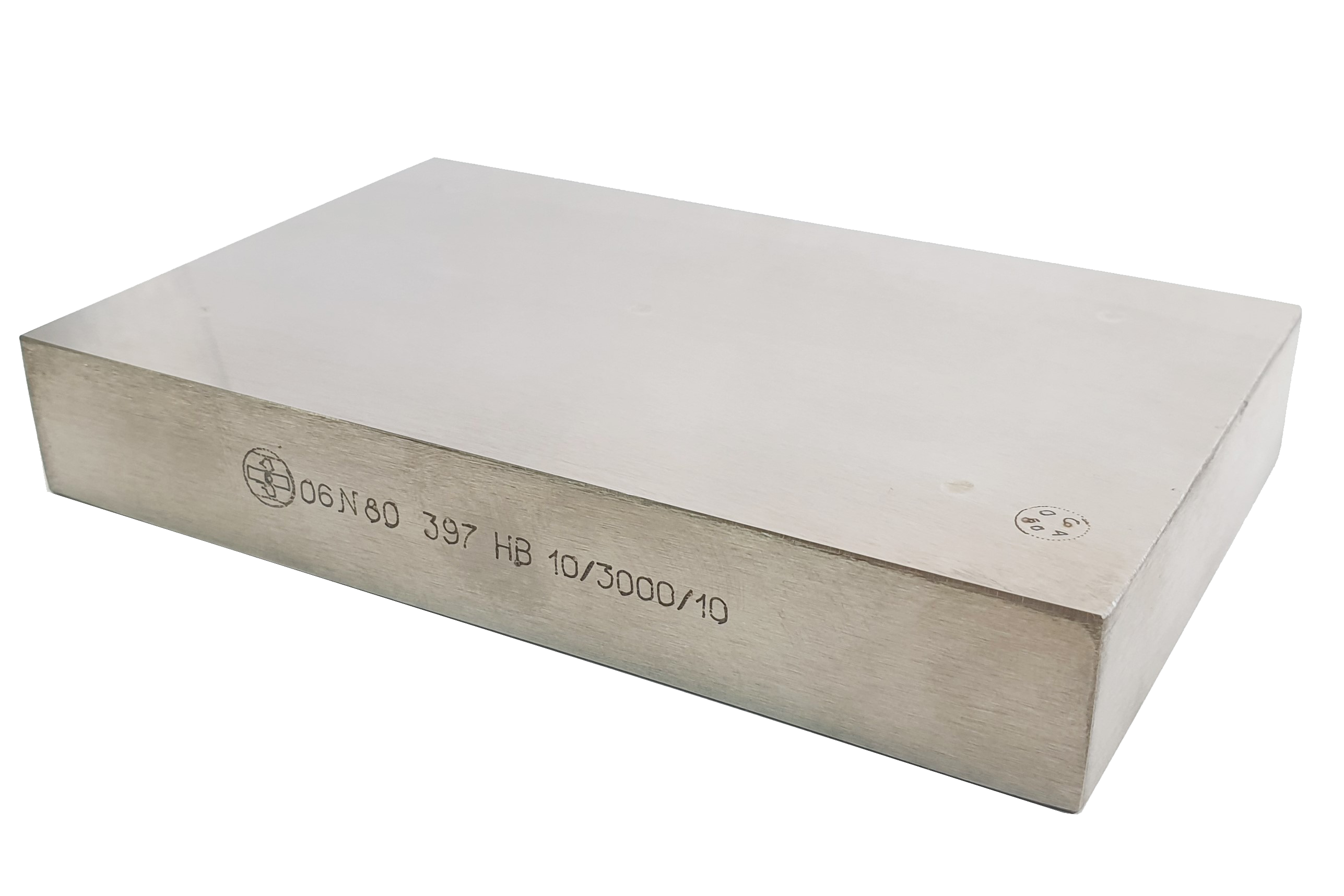

Изделия представляют собой прямоугольные плитки с одной рабочей стороной, предназначенные для поверки твердомеров по Бринеллю.
Эталонные меры сделаны из углеродистой стали, соответствующей ГОСТ 1435-99 «Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия».
Варианты поставки

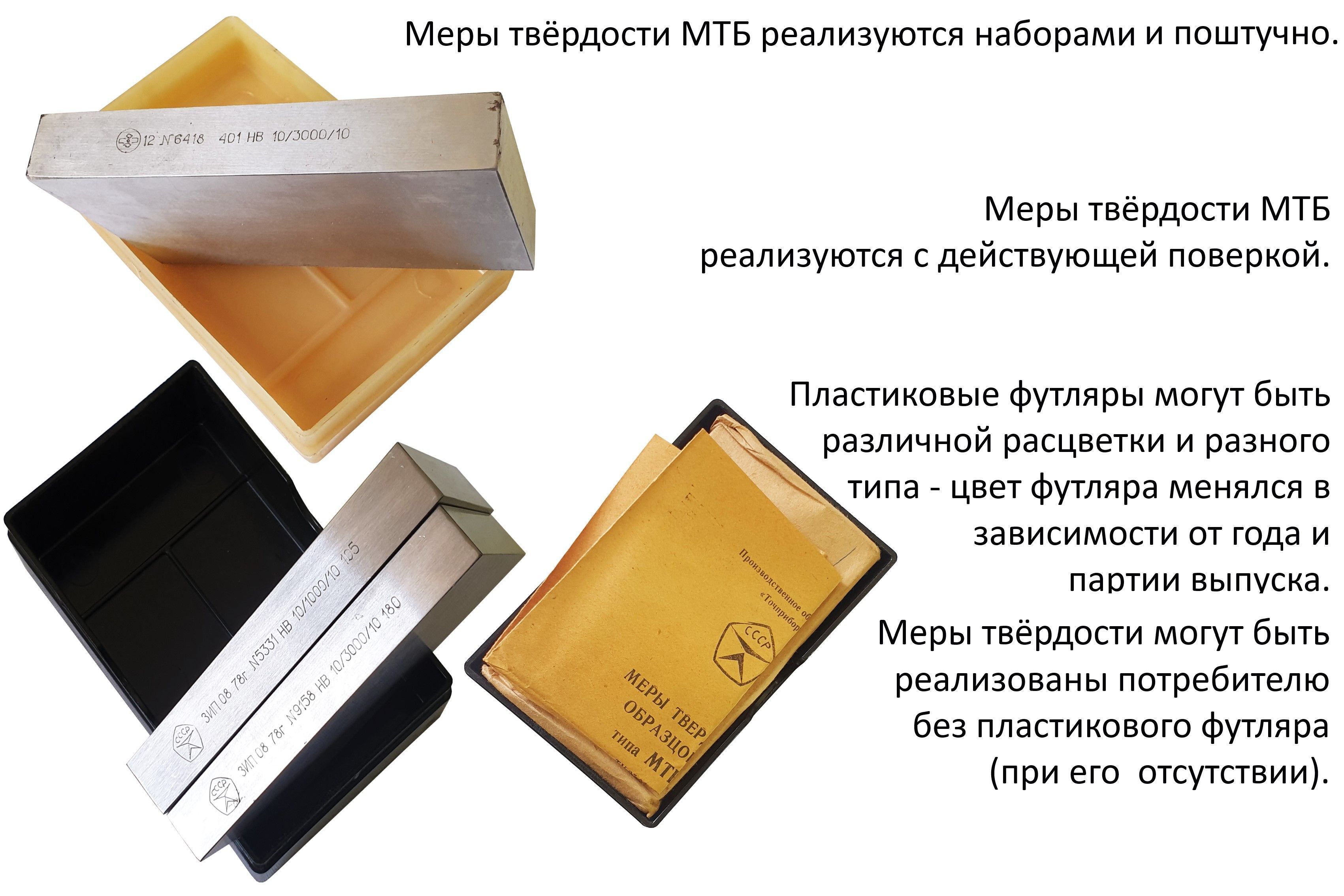

Эталонные меры твердости МТБ могут поставляться как поштучно, так и в виде комплектов, включающих в себя следующие пластины:
- 100±25 HB
- 200±50 HB
- 400±50 HB
Поверка

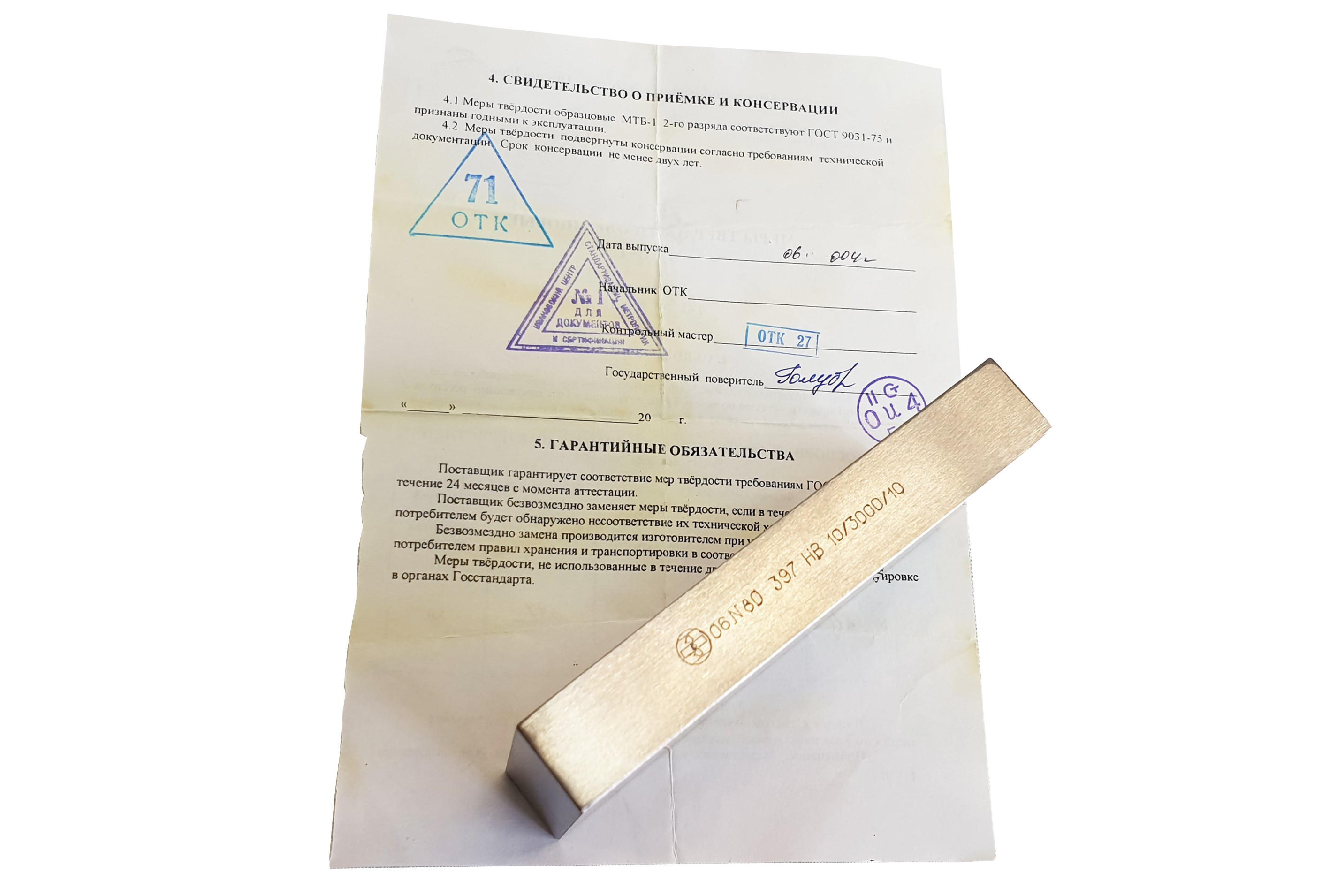

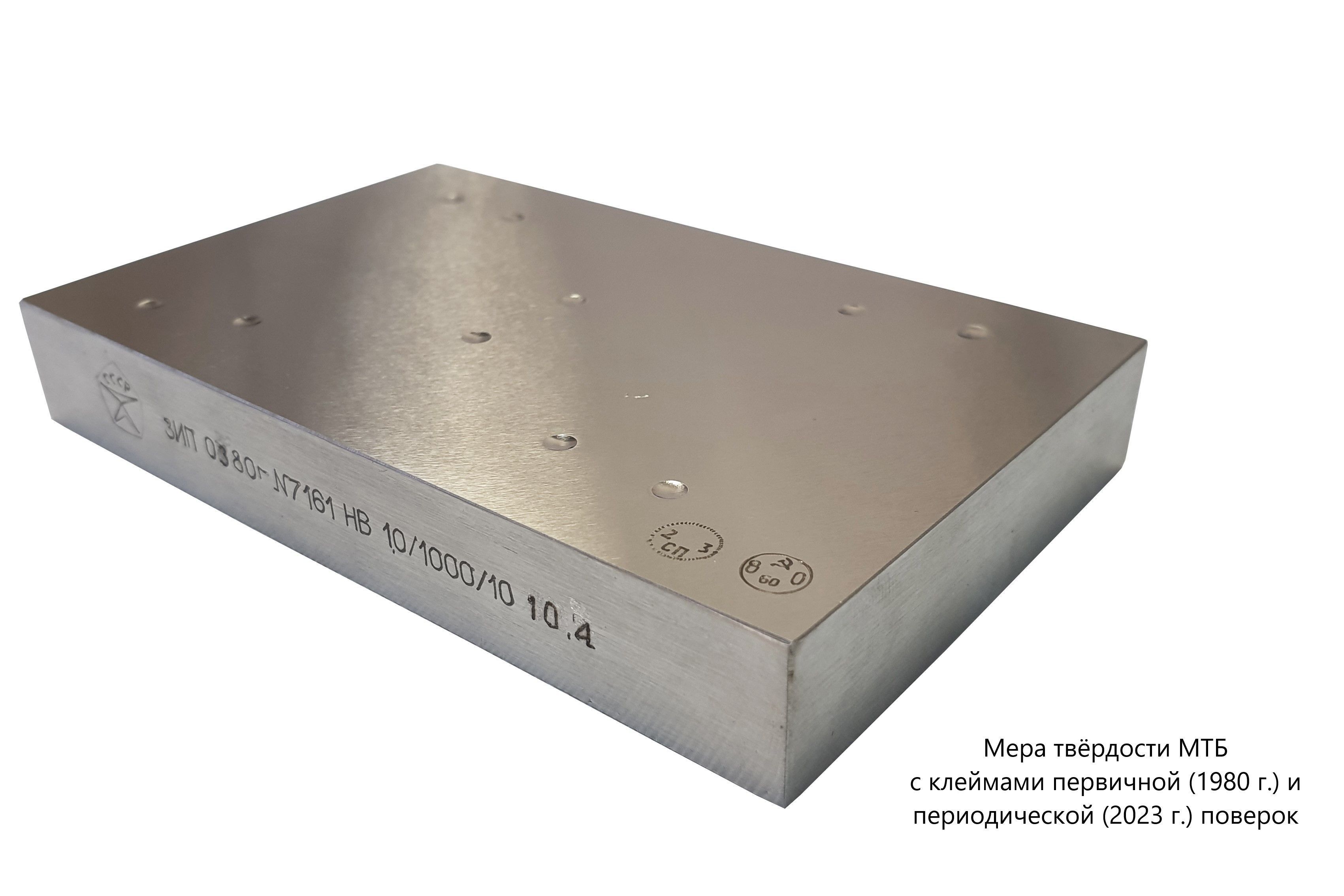

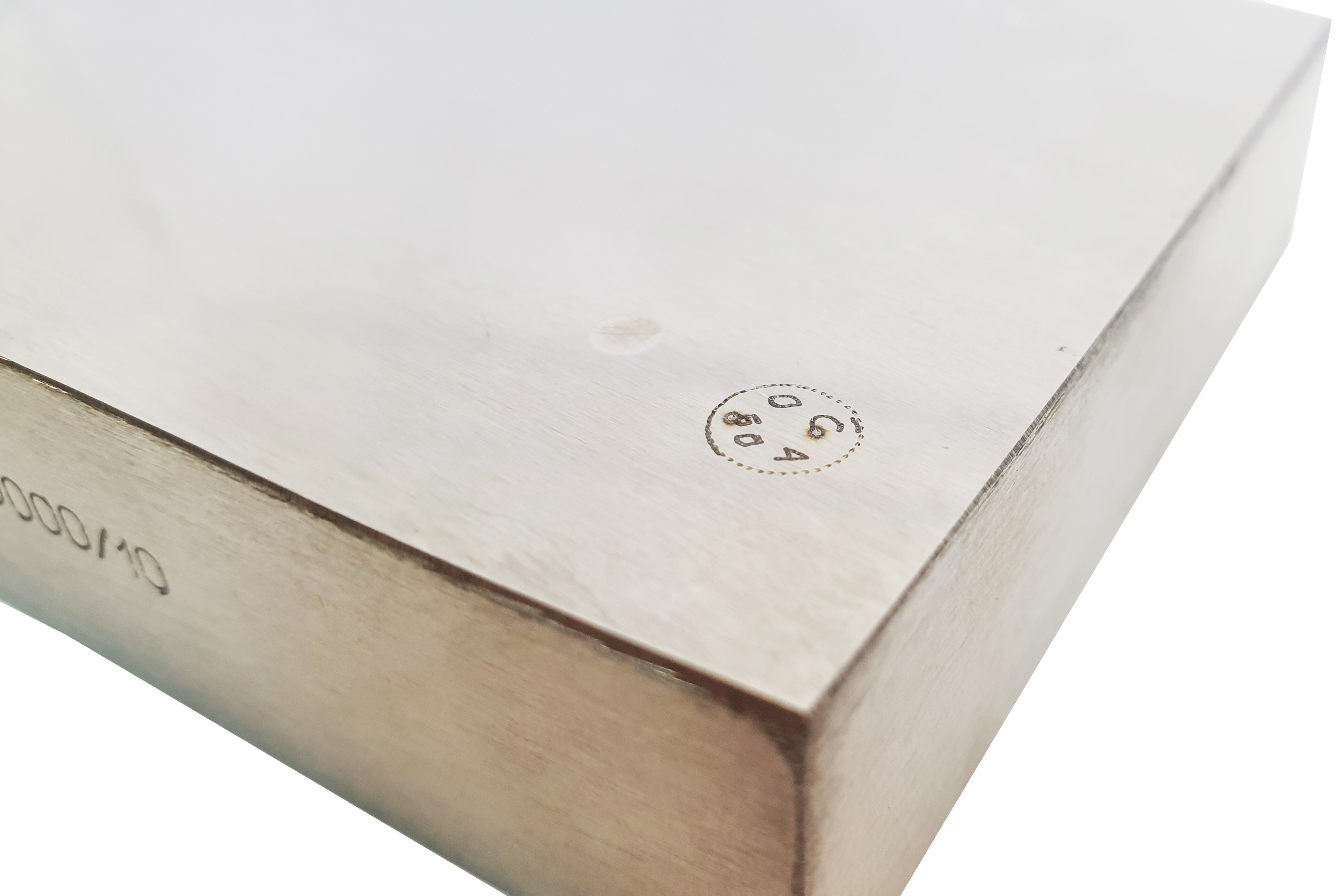

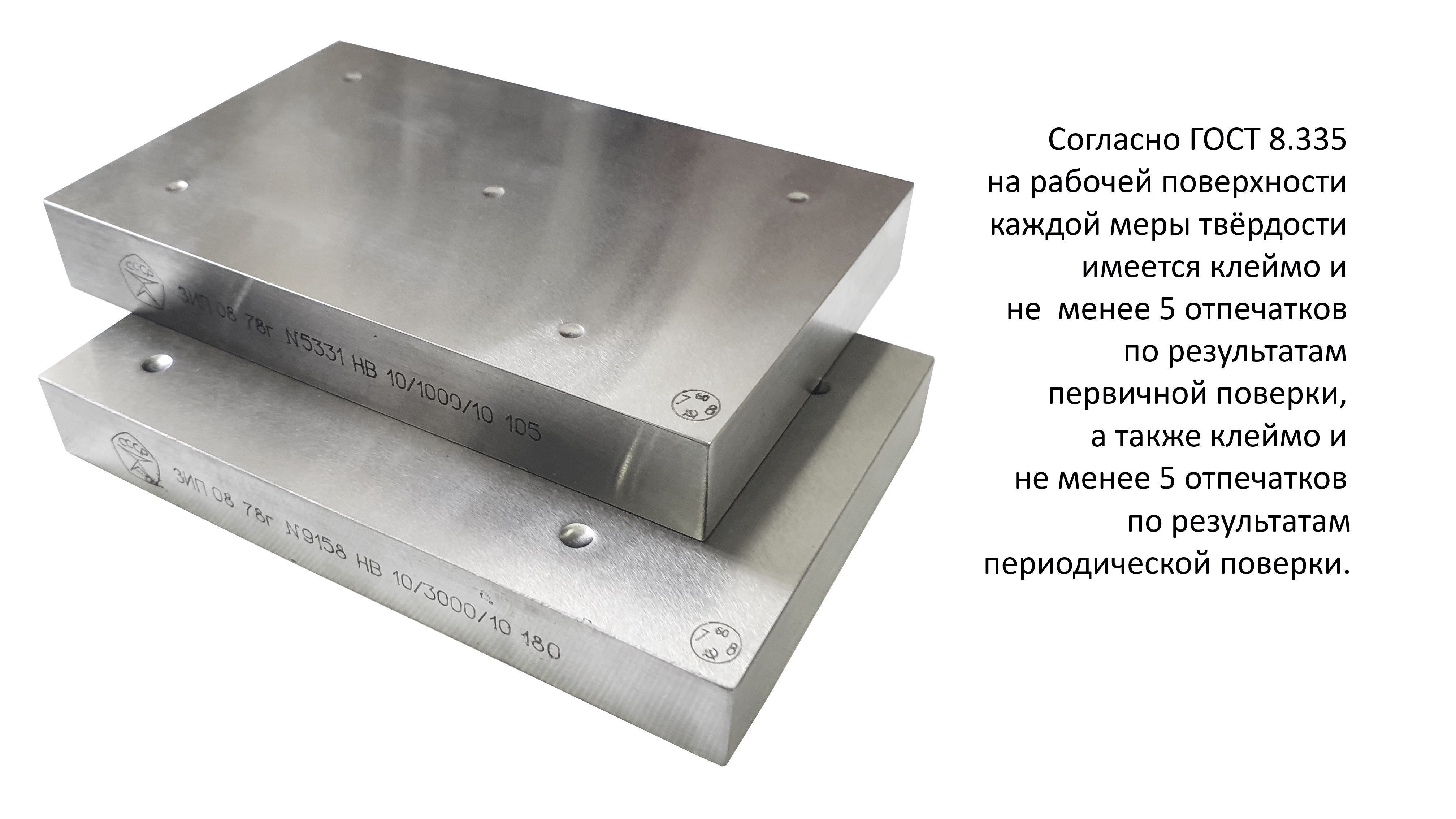

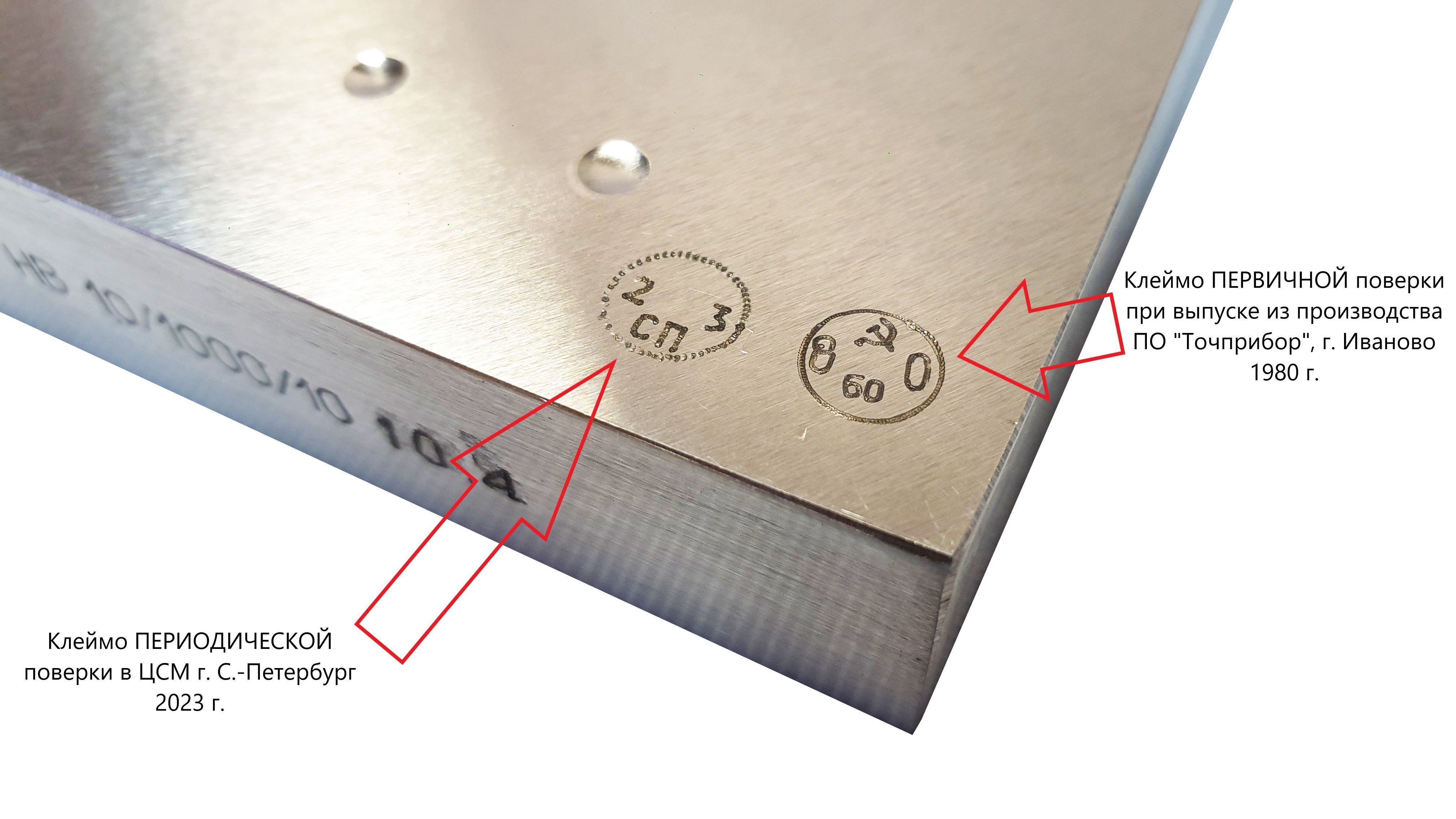

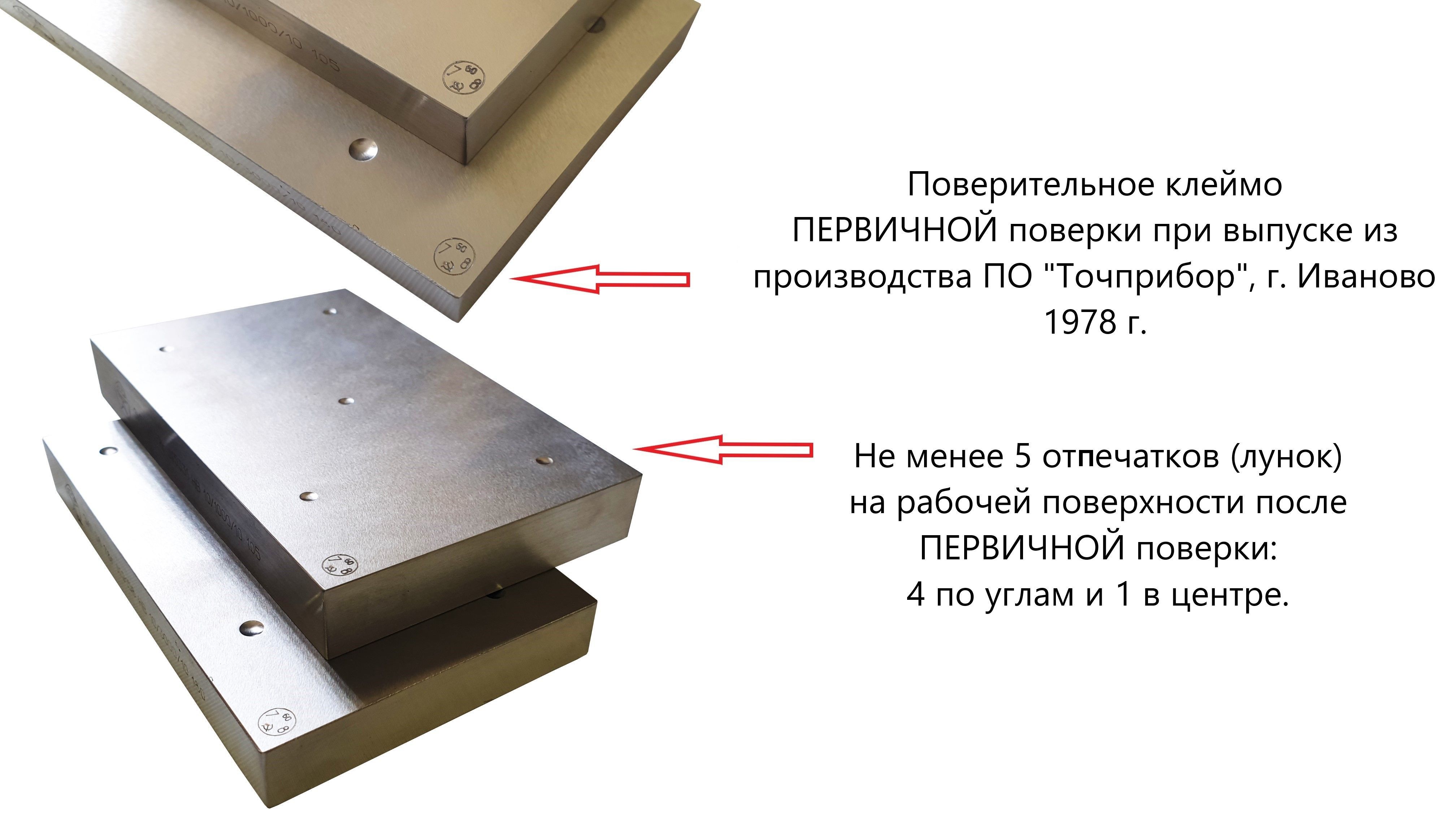

После выпуска эталонная мера проходит первичную проверку – об этом свидетельствует наличие на рабочей стороне клейма ФБУ «Ивановский ЦСМ» и не менее 5 отпечатков. Данные о поверке направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты ее выполнения.
Поверку необходимо проводить каждые 2 года.
Для проведения дальнейших поверок рекомендуется закупать эталонные меры комплектами. Это связано с тем, что для выполнения данной процедуры поверитель может запросить полную комплектацию вместе с футляром и техническим паспортом.
Наиболее распространенные вопросы
- Каков срок службы эталонных мер?
- Обычно рабочая сторона мер низкого диапазона (мягких мер) изнашивается в течение одного месяца эксплуатации (особенно при частых измерениях). Иногда меры могут прослужить до двух лет, однако в большинстве случаев изношенная поверхность не будет обеспечивать необходимой точности калибровки.
- При заказе меры 100 HВ пришла мера 94,7 HВ. Почему это произошло?
- Эталонные меры предназначены для калибровки твердомеров, а не для измерения твердости деталей. Предлагаемые нами меры имеют значения, соответствующие российским (ГОСТ 9031-75) и международным (ISO, ASTM) стандартам. При заказе выбирайте те меры, значения которого ближе всего подходят к значениям твердости измеряемого вами изделия.
- Каково необходимое расстояние между отпечатками?
- ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю» в пункте 4.9 предписывает: «Расстояние между центром отпечатка и краем образца должно быть не менее 2,5 диаметров отпечатка d ; расстояние между центрами двух смежных отпечатков должно быть не менее четырех диаметров отпечатка».
Таким образом, возможное число отпечатков на эталоне определяется габаритами рабочей поверхности меры, диаметром шарика в наконечнике и прилагаемой нагрузкой.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 2131-65, 5932-77, 5932-91, 5932-08, 6580-78, 13326-92 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | РБ 03 03 7176 23 |
| Республика Казахстан, КазИнМетр | KZ.02.03.04234-2011/1054-08 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши менеджеры ответят на все интересующие вопросы о свойствах и цене МТБ мер твердости Бринелля, а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Мера | Шкала твёрдости |
Нагрузка, кгс (Н) |
Диапазон значений твёрдости |
Размах значений твёрдости, не более, для мер |
Габаритные размеры, мм |
||
| длина | ширина | высота, не менее | |||||
| МТБ | HB | 3000,0 (29430) | 400±50 | 3,0% | 120±1 | 75±1 | От 12 до 16 |
| МТБ | HB | 3000,0 (29430) | 200±50 | 3,0% | |||
| МТБ | HB | 1000,0 (9810) | 100±25 | 4,0% | |||

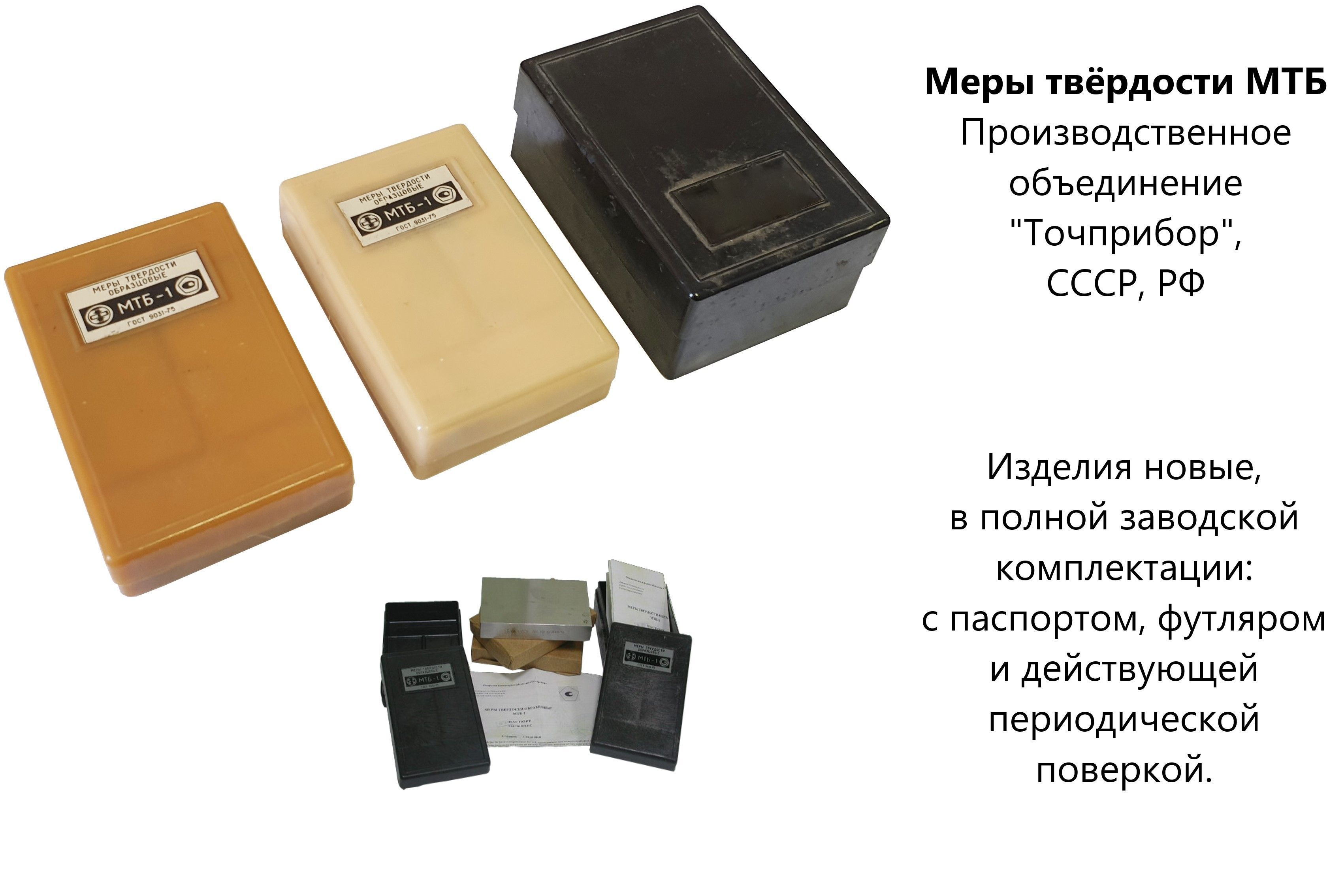

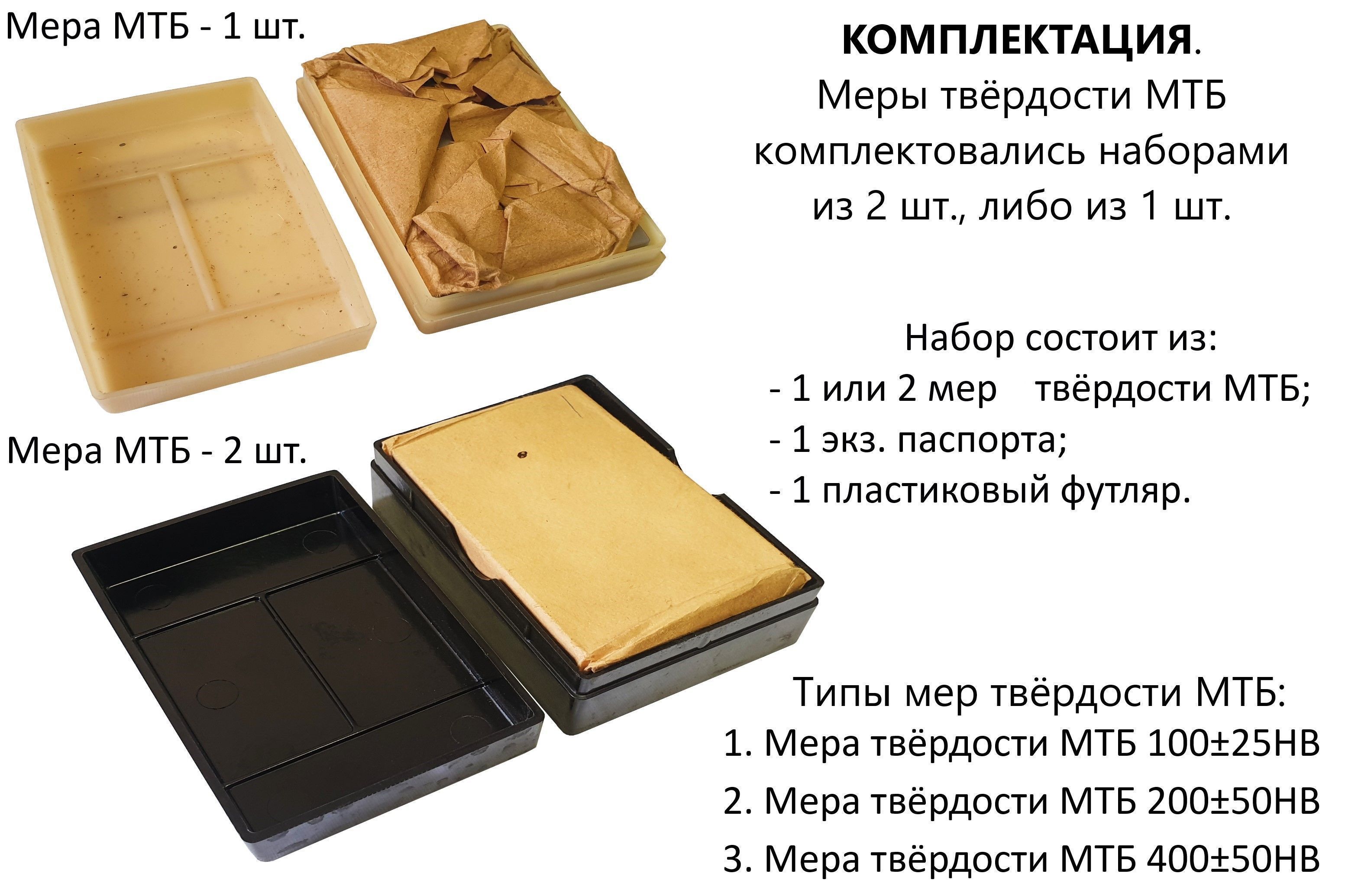

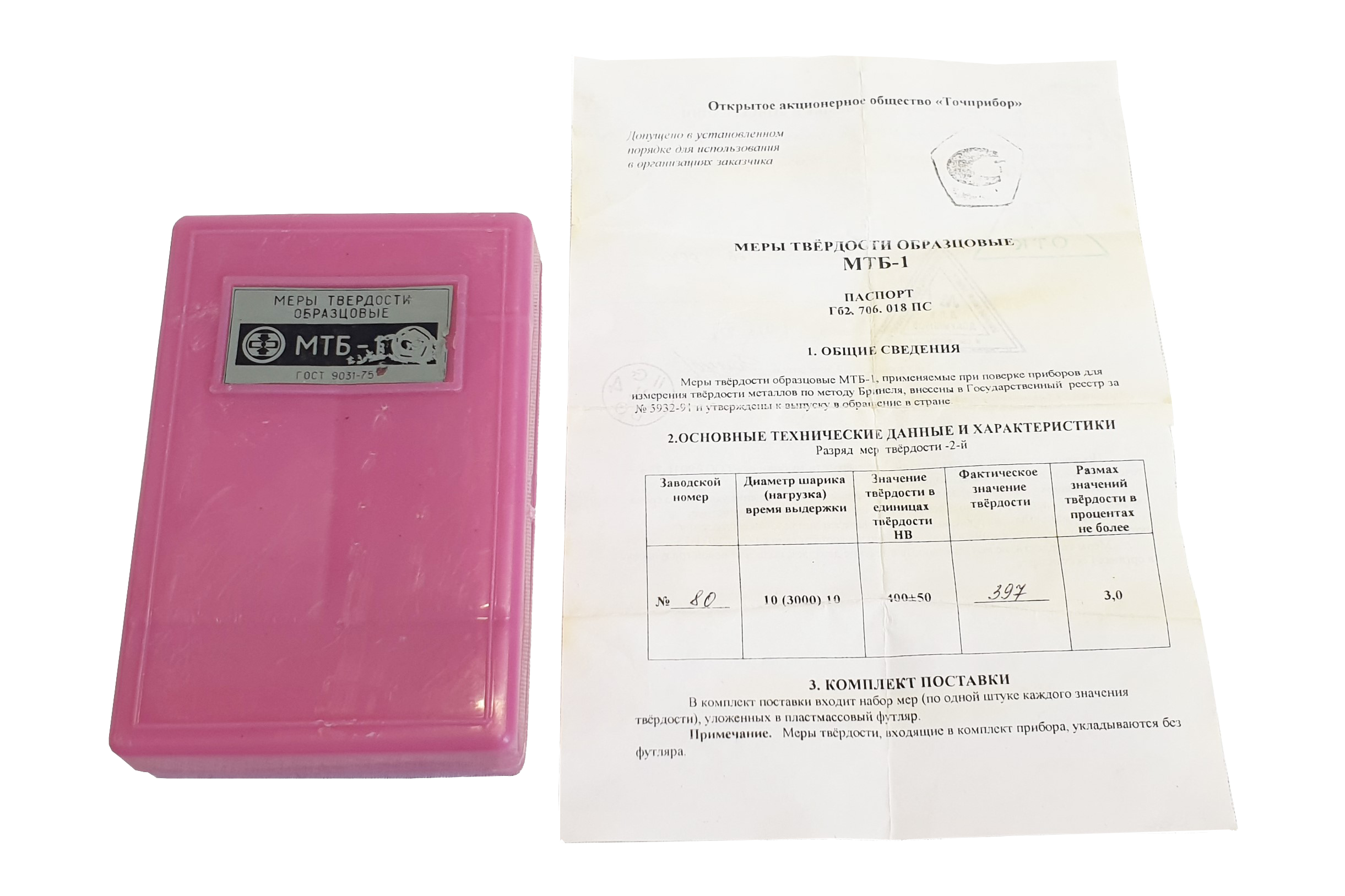

Комплектность средства измерений
|
Наименование |
Количество |
Примечание |
|
Мера твёрдости МТБ |
1 шт. |
модификация в соответствии с заказом |
|
Футляр |
1 шт. |
* |
|
Паспорт |
1 экз. |
* |
Модификации
|
Мера |
Наименование |
|
МТБ |
100±25 НВ |
|
МТБ |
200±50 НВ |
|
МТБ |
400±50 НВ |

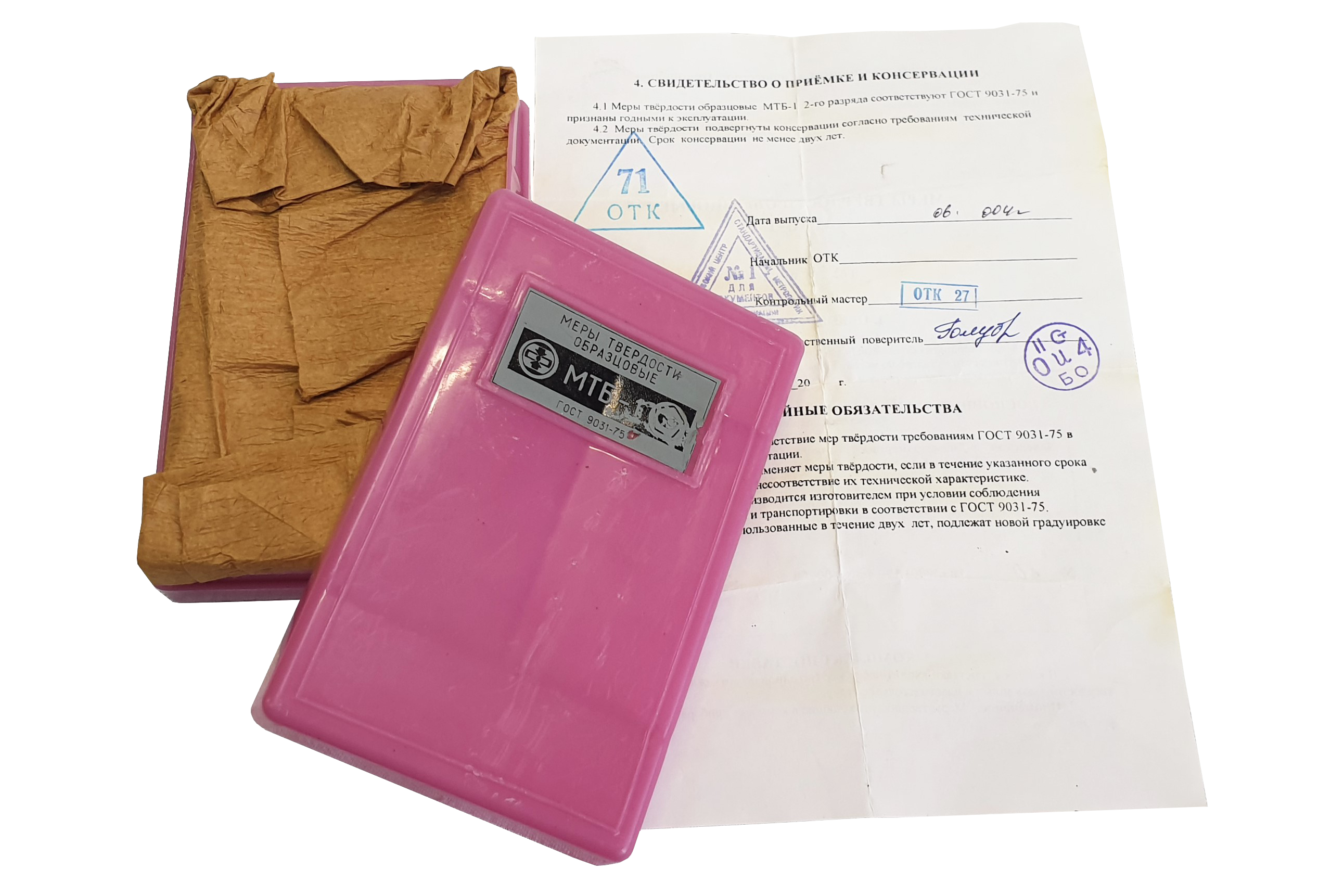

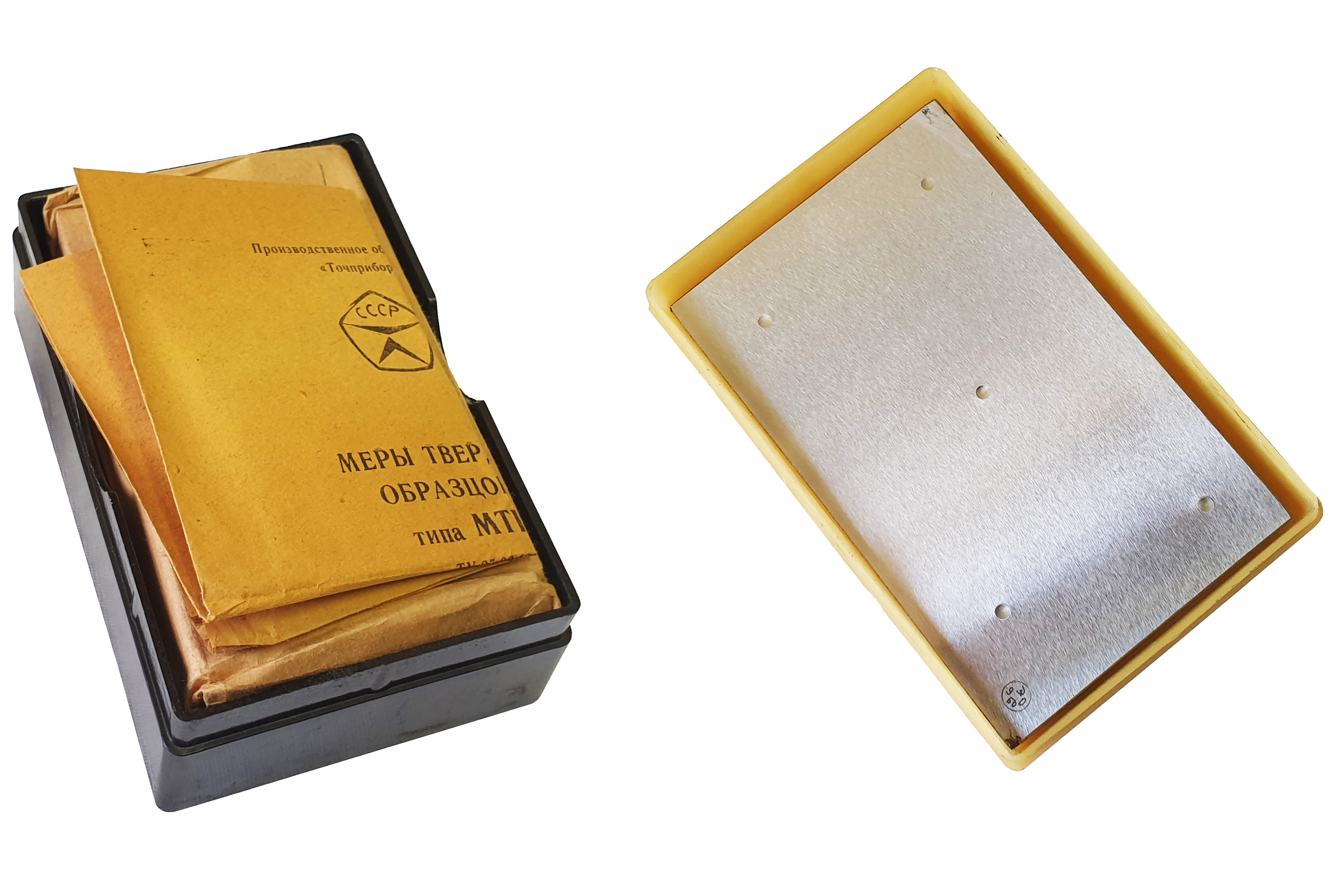

Каждая мера твёрдости промаслена и упакована в крафт-бумагу. Меры твёрдости подвергнуты консервации в масляном составе по группе I ГОСТ 9.014. Срок консервации не менее 2 лет.
Хранение и транспортировка всеми видами транспорта по группе условий хранения Л ГОСТ 15150. Повреждение защитного футляра во время транспортировки допускается и не подлежит гарантийной замене, однако повреждение самой меры твёрдости, особенно её рабочей поверхности является основанием для гарантийной замены изделия.
Воздух в помещении не должен содержать примеси агрессивных газов.
