MS152 SСAUT - МОБИЛЬНЫЙ МОТОРИЗИРОВАННЫЙ СКАНЕР К ПАРЕ АНТЕННЫХ РЕШЕТОК М9170 ДЛЯ ПРОВЕДЕНИЯ ДВУХСТОРОННЕГО МЕХАНИЗИРОВАННОГО УЗК СВАРНЫХ ШВОВ
MS152 SСAUT - МОБИЛЬНЫЙ МОТОРИЗИРОВАННЫЙ СКАНЕР К ПАРЕ АНТЕННЫХ РЕШЕТОК М9170 ДЛЯ ПРОВЕДЕНИЯ ДВУХСТОРОННЕГО МЕХАНИЗИРОВАННОГО УЗК СВАРНЫХ ШВОВ
В связи с изменением курса волют, стоимость может незначительно меняться.
MS152 SСAUT - МОБИЛЬНЫЙ МОТОРИЗИРОВАННЫЙ СКАНЕР К ПАРЕ АНТЕННЫХ РЕШЕТОК М9170 ДЛЯ ПРОВЕДЕНИЯ ДВУХСТОРОННЕГО МЕХАНИЗИРОВАННОГО УЗК СВАРНЫХ ШВОВ
Описание

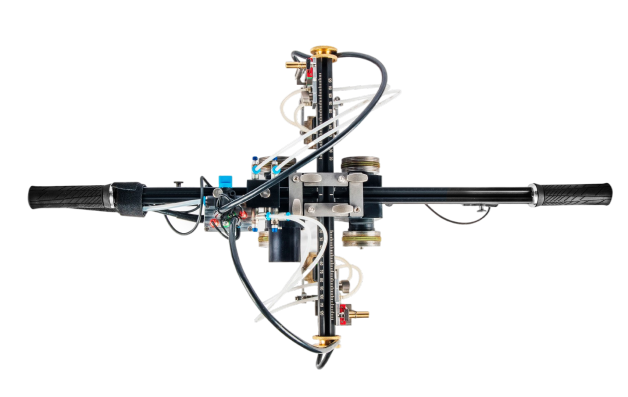

Мобильный моторизированный сканер MS152 ScaUT представляет передовое решение для автоматизированного контроля сварных швов на стальных объектах диаметром от 114 мм. Устройство точно позиционирует антенные решетки (АР) M9170 4.0V60R26X10CS, связанные с ультразвуковым дефектоскопом А1550 IntroVisor, относительно оси сварного шва.
Сканер обеспечивает надежное прижатие АР к поверхности объекта, поддерживая стабильный акустический контакт. Есть возможность отключения отдельной АР в процессе контроля для дополнительной гибкости.

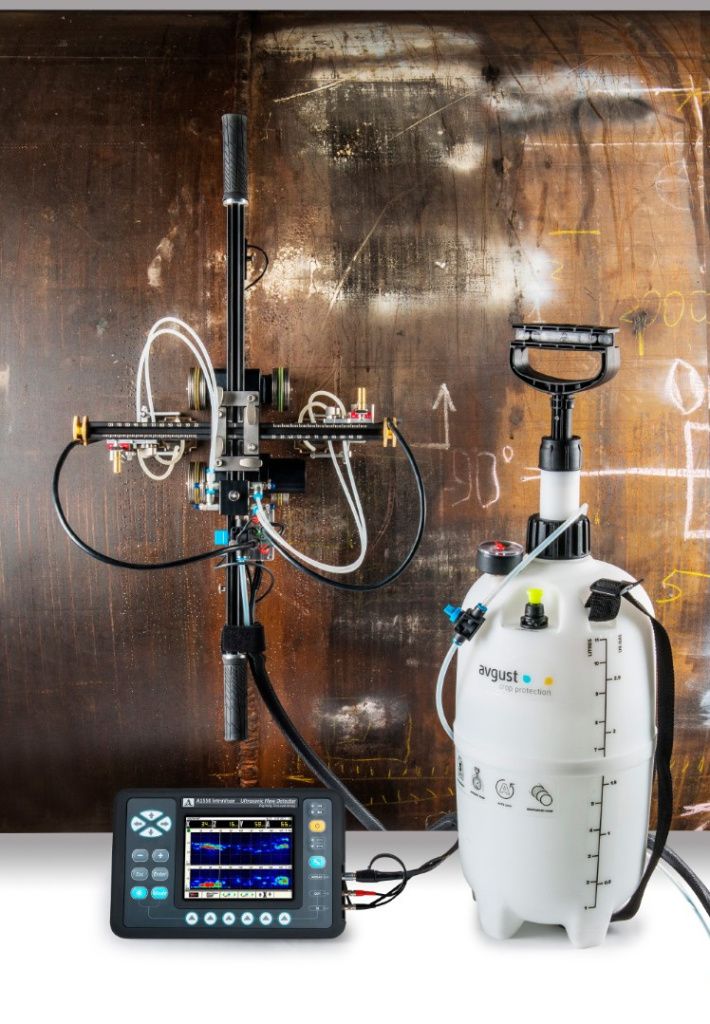

Автоматическая подача контактной жидкости под АР осуществляется с использованием баллонов объемом 5, 9 и 12 литров (по выбору) и комплекта трубок, переходов и клапанов. Электрический двигатель на борту обеспечивает оптимальную скорость сканирования вдоль оси сварного шва. MS152 ScaUT – эффективное средство для точного контроля сварных швов, сочетающее в себе современные технологии и профессиональные стандарты.
Сканер обеспечивает надежное прижатие АР к поверхности объекта, поддерживая стабильный акустический контакт. Есть возможность отключения отдельной АР в процессе контроля для дополнительной гибкости.
Автоматическая подача контактной жидкости под АР осуществляется с использованием баллонов объемом 5, 9 и 12 литров (по выбору) и комплекта трубок, переходов и клапанов. Электрический двигатель на борту обеспечивает оптимальную скорость сканирования вдоль оси сварного шва. MS152 ScaUT – эффективное средство для точного контроля сварных швов, сочетающее в себе современные технологии и профессиональные стандарты.

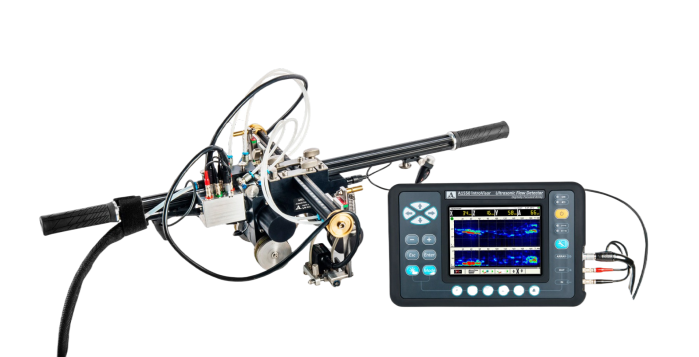

Для автоматизированного контроля стыковых сварных швов на плоских и трубных стальных объектах диаметром от 114 мм, необходимо установить в сканер две антенные решетки и связать их с мультиплексором. Этот мультиплексор взаимодействует с электронным блоком ультразвукового дефектоскопа-томографа А1550 IntroVisor. Следует также соединить датчик пути, размещенный в колесе сканера, с электронным блоком А1550 IntroVisor, используя одинарный кабель с разъемами 7280-5PG-300 - LEMO 00.304. В результате этих процедур достигается эффективный механизированный контроль, обеспечивая точность и надежность выявления дефектов в сварных швах.
Автоматизированный ультразвуковой контроль предполагает многопроходное сканирование, варьирующееся в зависимости от толщины контролируемого объекта. Сканер перемещается вдоль оси сварного шва, при этом удерживая равное расстояние между установленными перпендикулярно шву антенными решетками. Оператор имеет возможность ручного управления сканером, используя проекцию лазерного указателя для точной навигации в процессе движения.
Магнитные колеса обеспечивают стабильность сканера на ферромагнитной трубе, поддерживая вертикальное положение. Возможность сохранения сканограмм в форматах B, C, D во встроенной памяти прибора и передача данных на компьютер обеспечивают гибкость. С применением специализированного ПО проводится анализ сварного соединения, обеспечивая высокую точность и эффективность.
По выбору пользователя, мобильный сканер MS152 ScaUT предоставляет возможность интеграции с ультразвуковым дефектоскопом-томографом А1525 Solo. Для активации данной функциональности требуется установка специализированной версии внутреннего программного обеспечения, предоставляющей режим СКАНЕР (С-СКАН) за дополнительную плату. Важно отметить, что время автономной работы А1525 Solo с подключенным моторизированным сканером MS152 ScaUT ограничится двумя часами. Это обеспечивает гибкость использования оборудования и оптимизацию процессов в рамках ограниченного времени эксплуатации.
Работа сканера может быть организована с одной или двумя антенными решетками М9170, обеспечивая возможность контроля различных типов сварных соединений толщиной от 8 мм и кольцевых швов труб с диаметром от 114 мм. Автоматическая подача контактной жидкости, скорость сканирования до 20 мм/с и ручное подруливание относительно оси сварного шва с использованием лазерных указателей дополняют функциональность системы.
Простота конструкции, высокая надежность и ремонтопригодность делают эту систему не только эффективным инструментом для контроля, но и обеспечивают удобство в обслуживании.
Состав системы

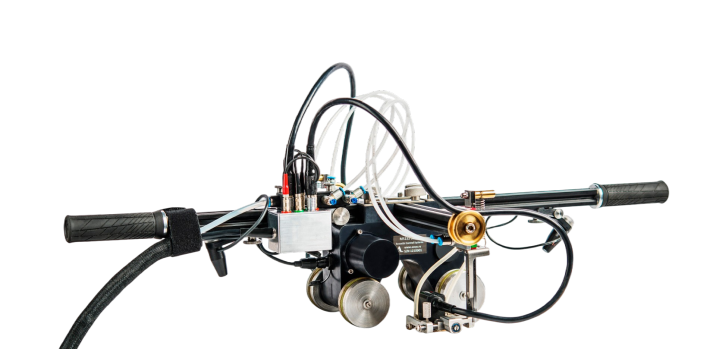

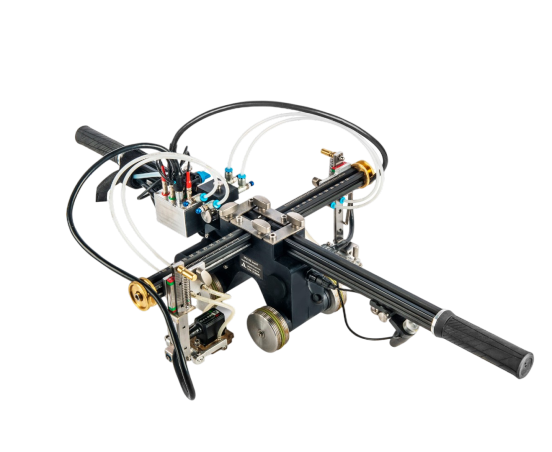

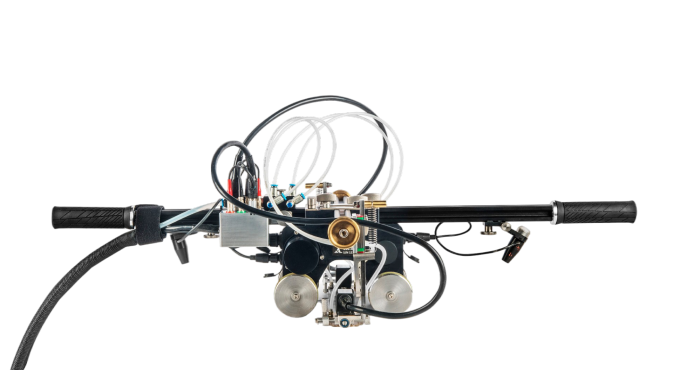

MS152 ScaUT - моторизированный сканер, включающий транспортную платформу с колесной базой, два подвеса для антенных решеток, профиль для крепления подвесов АР, набор рамок с автоматической подачей жидкости, комплект для автоматической подачи жидкости, лазерные указатели и мультиплексор антенных решеток. Эта уникальная система гарантирует высокую мобильность и точность при проведении механизированного контроля.
Транспортная платформа
Транспортная база MS152 ScaUT оборудована электрическим мотором, интегрированной системой регулировки скорости и также оснащена управляемыми лазерными указателями, обеспечивая всеобъемлющий контроль на платформе. Передача вращающего момента на все колеса обеспечивает выдающуюся маневренность. Управление скоростью и электропитание транспортной базы осуществляются напрямую с помощью дефектоскопа А1550 IntroVisor, а кнопка экстренной остановки, размещенная на корпусе, гарантирует мгновенное прекращение движения при необходимости. Эта выдающаяся система обеспечивает надежное и эффективное управление в ходе контрольных мероприятий, подчеркивая ее инновационные возможности.
Подвесы АР
Подвесы для антенных решеток спроектированы для точного позиционирования антенн перпендикулярно сварному шву, обеспечивая необходимое давление для надежного контакта с поверхностью объекта контроля. Каждый подвес оснащен транспортным положением, при котором антенные решетки находятся с определенным зазором, обеспечивая контакт с поверхностью через тонкий слой контактной жидкости. Этот инновационный подход гарантирует эффективность контроля и оптимальные условия для детекции дефектов в сварных швах.
Профиль для крепления АР

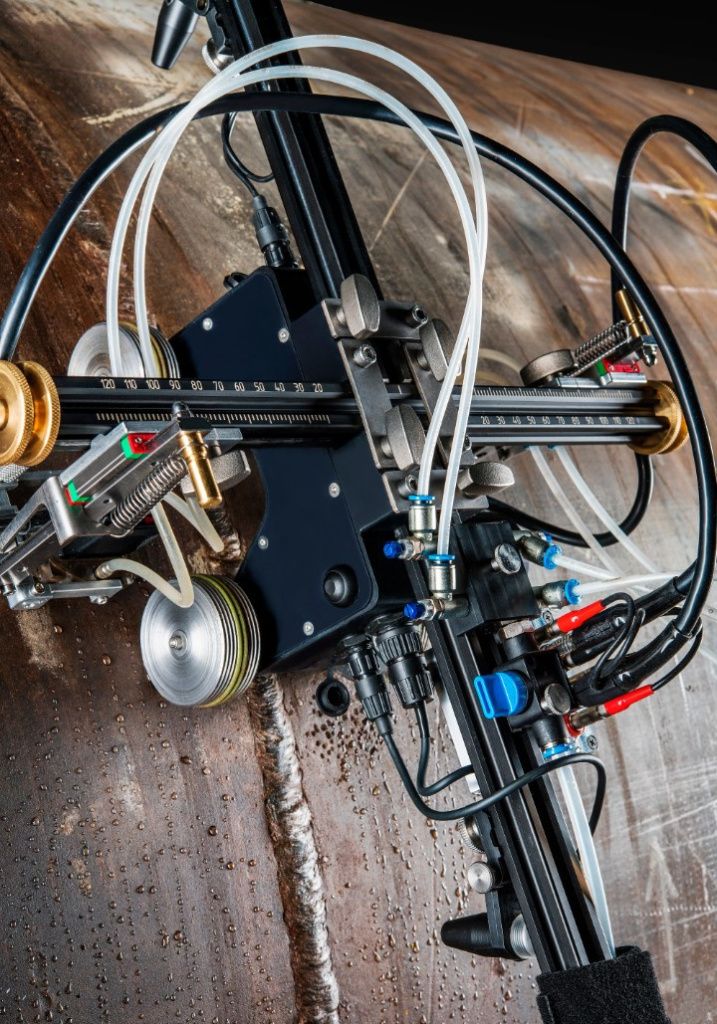

Специальный профиль для фиксации антенных решеток разработан с целью обеспечения необходимого положения подвесов для эффективного проведения контроля. Этот инновационный элемент оборудования имеет интегрированную шкалу, которая позволяет точно настраивать положение подвесов антенн на требуемом расстоянии от центра сварного шва. Эта функциональность обеспечивает точность и удобство в настройке оборудования перед контрольными процедурами, повышая общую эффективность контрольных операций.
Наборы рамок для АР
Специализированные комплекты рамок, предназначенные для контроля сварных швов на объектах диаметром от 114 мм, представляют собой инновационное оборудование. Эти рамки оборудованы штуцерами, предназначенными для удобного подключения и последующей подачи контактной жидкости. Эта технологическая деталь улучшает процесс контроля, обеспечивая оптимальные условия для точного и эффективного обнаружения дефектов в сварных швах.
Набор для автоматической подачи жидкости
Комплект для автоматической подачи жидкости представляет собой интегрированный набор, включающий подводящие трубки, регулятор распределения давления, отсекающий клапан, емкость контактной жидкости с манометром, а также ручной насос для создания оптимального давления контактной жидкости (вместимость 2, 5 и 12 литров по выбору). Этот комплект разработан для обеспечения эффективной работы системы и контроля.
Контактная жидкость может быть представлена как обычной водой, так и разнообразными антифризными жидкостями, применяемыми в автомобильной промышленности при низких температурах. Это расширяет возможности использования оборудования в различных условиях и обеспечивает надежность в процессе контроля.
Контактная жидкость может быть представлена как обычной водой, так и разнообразными антифризными жидкостями, применяемыми в автомобильной промышленности при низких температурах. Это расширяет возможности использования оборудования в различных условиях и обеспечивает надежность в процессе контроля.
Лазерные указатели
Лазерные маркеры генерируют точные световые лазерные линии, направленные на сварной шов, предоставляя визуальную ориентацию и возможность ручного управления транспортной платформой сканера. Каждый лазерный указатель также оборудован индикатором, сигнализирующим об отсутствии акустического контакта, что повышает надежность контроля и обеспечивает оперативное реагирование в случае необходимости. Этот интегрированный подход обеспечивает точность и удобство в управлении при проведении контрольных процедур.
Мультиплексор антенных решеток
Мультиплексор для антенных решеток предоставляет возможность совместного получения сигналов с двух антенных решеток, направляя их в электронный блок ультразвукового дефектоскопа А1550 IntroVisor. Этот инновационный механизм обеспечивает эффективную интеграцию данных с различных источников, повышая точность и полноту информации при проведении контроля объектов.
Комплектация
*в процессе разработки находится вариант, в котором небольшой баллон (около 1 литра) устанавливается на борт сканера. В данном случае баллоны из комплектации исключаются.
