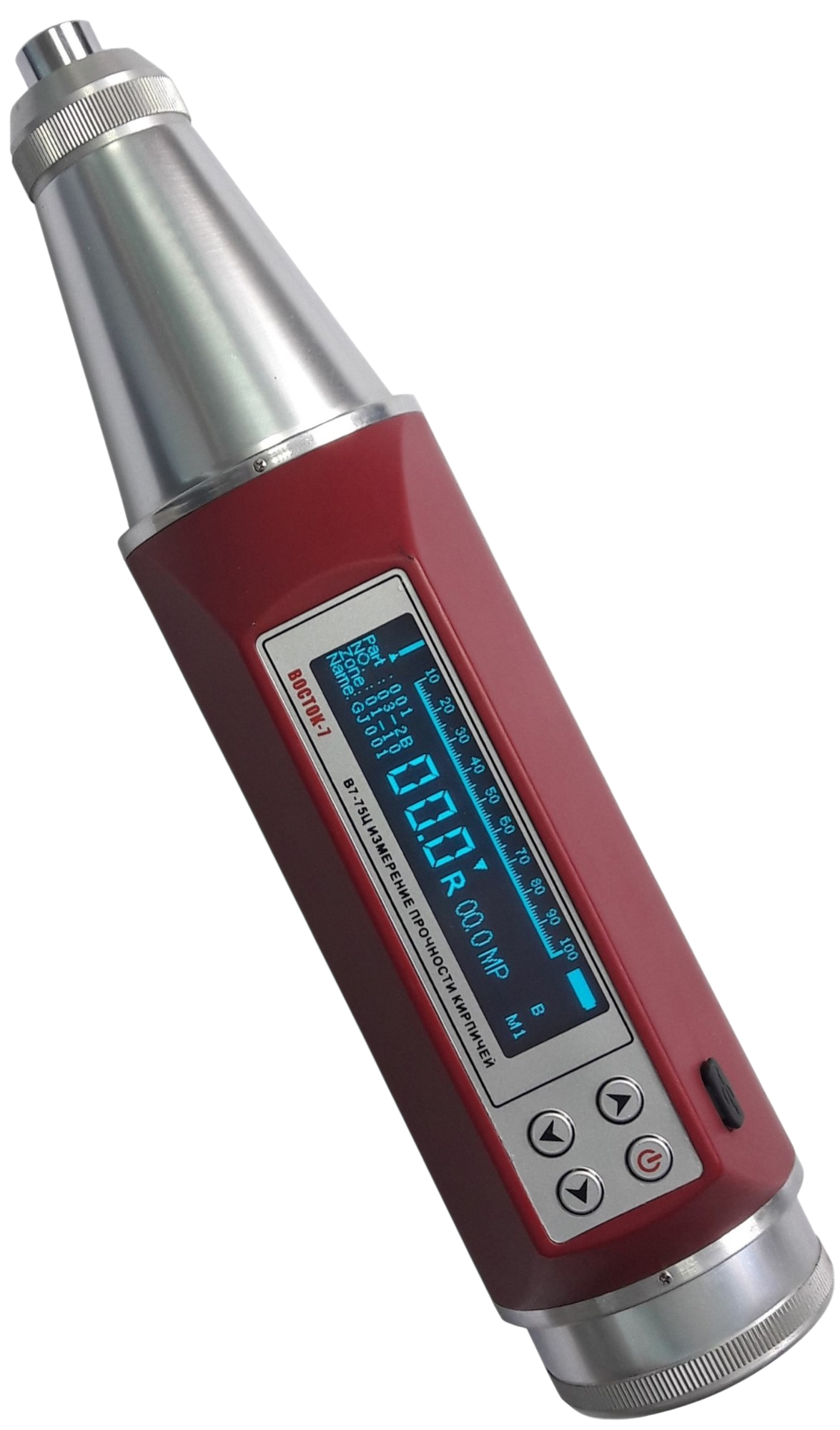

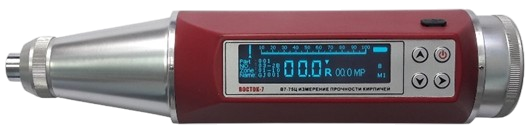

Молоток Шмидта
Энергия удара: 75±0,75 кгс·мм
Диапазон измерений: от 9 до 60 Н/мм2 (МПа)
Погрешность: ±2,0%

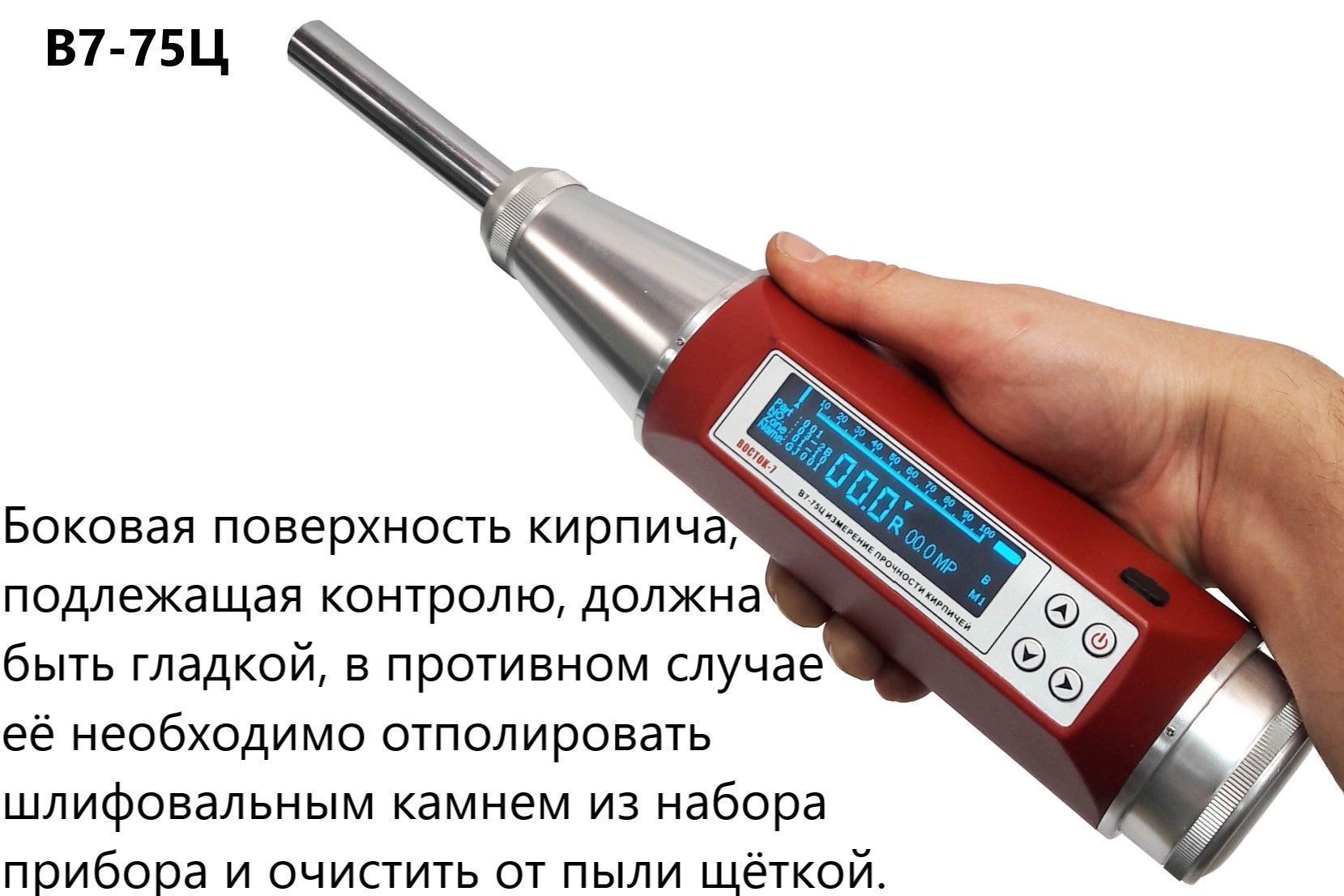

В интернет-магазине КИТЕСТ вы можете купить склерометр В7-75Ц от компании «Восток-7».
Эта модель имеет цифровой индикатор и диапазон прочности на сжатие от 9 до 60 Н/мм2 (МПа).
Назначение
Молоток Шмидта – это прибор для экспресс-измерения прочности конструкций и стройматериалов: цементного бетона, железобетона, кирпичей, горных и искусственных пород, плитки (бордюрной, тротуарной и пр.), швов со строительным раствором в кирпичной кладке и т. д.
С его помощью можно проверить, соответствуют ли материалы ГОСТ и международным стандартам, определить их пригодность, оценить физические и механические свойства растворов цемента, выявить расслоения и однородность, упругость, зоны слабого уплотнения и т. д.
Измерение проводится неразрушающим методом с использованием градуировочных таблиц.
Склерометр незаменим в случаях, когда измерение разрушающими методами невозможно, несмотря на свою точность. Также он используется для дополнительного измерения, когда есть достаточно информации о поверхностной прочности объекта.
Модельный ряд
При выборе модели изучите таблицу «Метрологические и технические характеристики», которая представлена во вкладке «Характеристики». В первую очередь, обращайте внимание на диапазон измерений.
Модели серии 75* имеют уменьшенную энергию удара (75 Дж). Они предназначены для работы с малогабаритными или тонкостенными образцами (толщина 50-100 мм), с хрупкими изделиями из искусственного камня и горных пород.
Важная информация
В соответствии с международными стандартами, перед каждой рабочей сменой необходимо проверять правильность показаний с помощью тестовой наковальни, либо после каждой крупной партии измерений, если в день их проводится большое количество.
Поверка
Данная модель не внесена в Государственный реестр средств измерений РФ, поэтому поверка не проводится.
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой молотка Шмидта В7-75Ц, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики
|
Наименование характеристик |
Значение |
|
Модификация |
В7-75Ц |
|
Диапазон показаний относительной высоты отскока бойка, % |
от 10 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка, % |
±2,0 |
|
Энергия удара, кгс·мм (Дж) |
75±0,75 (0,735) |
|
Диапазон определения прочности строительных материалов на сжатие, Н/мм2 (МПа) |
от 9,0 до 60 |
|
Жёсткость пружины, Н/мм |
0,260±0,003 |
|
Рекомендуемый размер зоны из 16 замеров, м2 |
- |
|
Габаритные размеры, мм, не более - длина - диаметр |
255 55 |
|
Масса, кг, не более |
1,1 |
Общие технические характеристики
|
Наименование характеристик |
Значение |
|
|
Средний срок службы, лет |
5 |
|
|
Гарантийный срок эксплуатации молотка Шмидта |
6 месяцев |
|
|
Параметры электрического питания у моделей с цифровой индикацией: - напряжение постоянного тока, В - потребляемая мощность, Вт |
12 ±3 1,5 |
|
|
Параметры окружающей воздушной среды: -рекомендуемый температурный диапазон для измерений (по стандартам), °С -рабочий температурный диапазон при эксплуатации, °С -температурный диапазон при транспортировке и хранении, °С -относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +5 до +35 от +15 до +35 от -10 до +60 80 % от 86,0 до 106,7 |
|
|
Толщина и типы контролируемых изделий из бетона: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А |
70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ 200 мм … ∞ 150 мм … ∞ 130 мм … ∞
|
|
|
Шероховатость контролируемой поверхности, не более (Ra) · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А |
40 мкм 40 мкм 40 мкм 100 мкм 80 мкм 60 мкм
|
|
|
Радиус кривизны контролируемой поверхности, не менее |
230 мм
|
|
|
Пределы основной относительной погрешности определения прочности |
± 10 %
|
|
|
Твёрдость рабочих поверхностей бойка и индентора (ударного плунжера), не менее |
60 HRC
|
|
|
Шероховатость ударной части индентора (ударного плунжера), не более |
10 мкм
|
|
|
Радиус сферы индентора (ударного плунжера) Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 Модель В7-75А, В7-75Ц Модель В7-20А, В7-20Ц Модель В7-1000А Модель В7-550А Модель В7-450А |
25 ± 1 мм 25 ± 1 мм 25 ± 1 мм 18 ± 1 мм 18 ± 1 мм 18 ± 1 мм
|
|
|
Проверка работоспособности молотка производится на тестовой металлической наковальне. Среднее значение при ударе на тестовой металлической наковальне твёрдостью 58 … 62 HRC: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А |
80 ± 2 74 ± 2 74 ± 2 83 ± 2 83 ± 2 88 ± 2
|
|

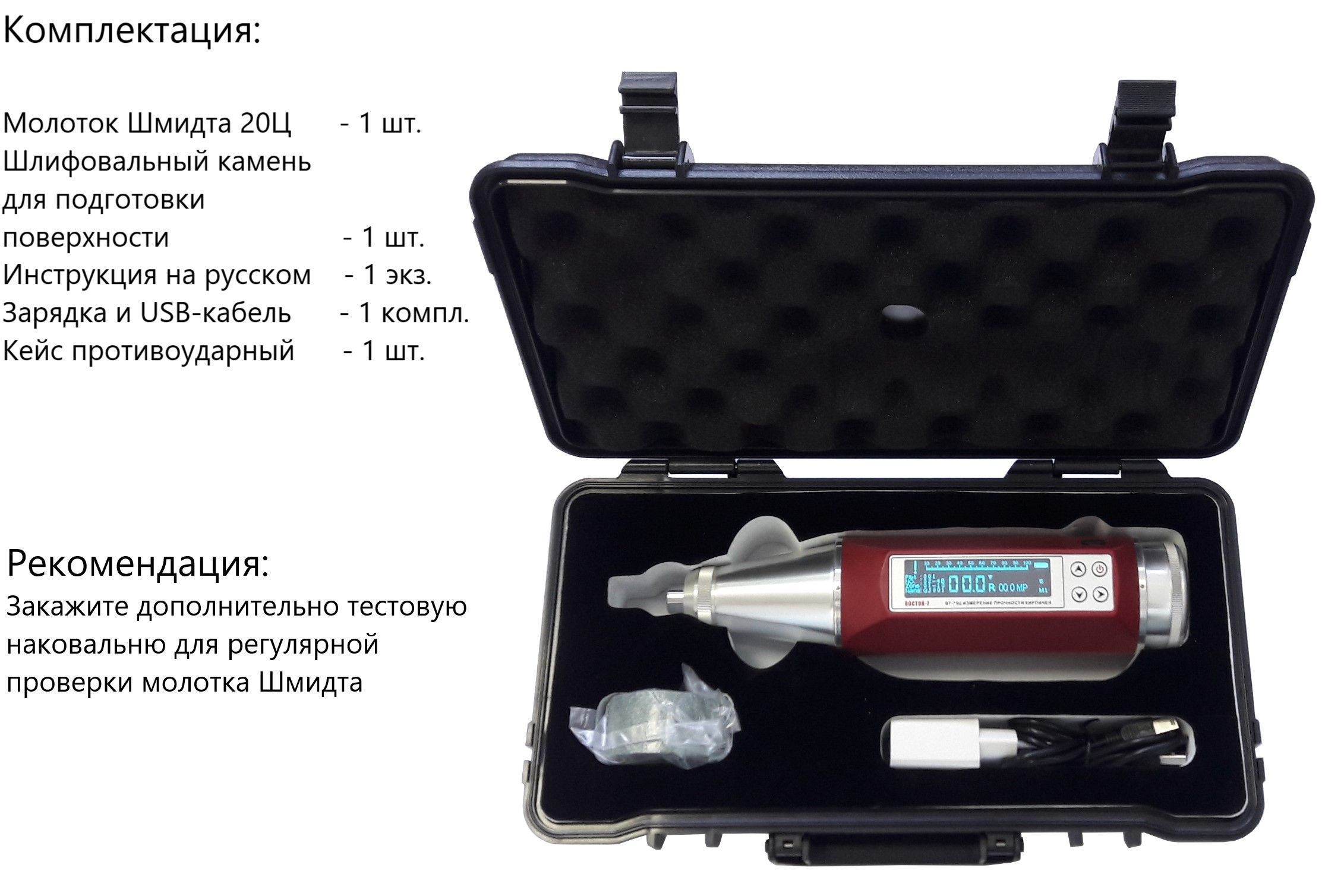

Комплектация
|
БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость прибора) |
|
|
Наименование |
Кол-во |
|
Молоток Шмидта (модель по выбору заказчика) |
1 шт. |
|
Шлифовальный камень для подготовки поверхности |
1 шт. |
|
Паспорт и руководство по эксплуатации |
1 экз. |
|
Кейс противоударный для хранения и переноски |
1 шт. |
| Блок управления1) |
1 шт. |
| Зарядное устройство1) |
1 шт. |
| USB-кабель и диск с ПО1) |
1 шт. |
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не вкл. в стоимость прибора) |
|
|
В7-225 тестовая металлическая наковальня |
|
| ______________ 1) для приборов с цифровым блоком индикации (если применимо) |
|
