Молоток Шмидта
Энергия удара: 0,735 – 2,2
Диапазон измерений: 10 – 100
Погрешность: ±2
В интернет-магазине КИТЕСТ вы можете купить склерометры Original Schmidt и SilverSchmidt.

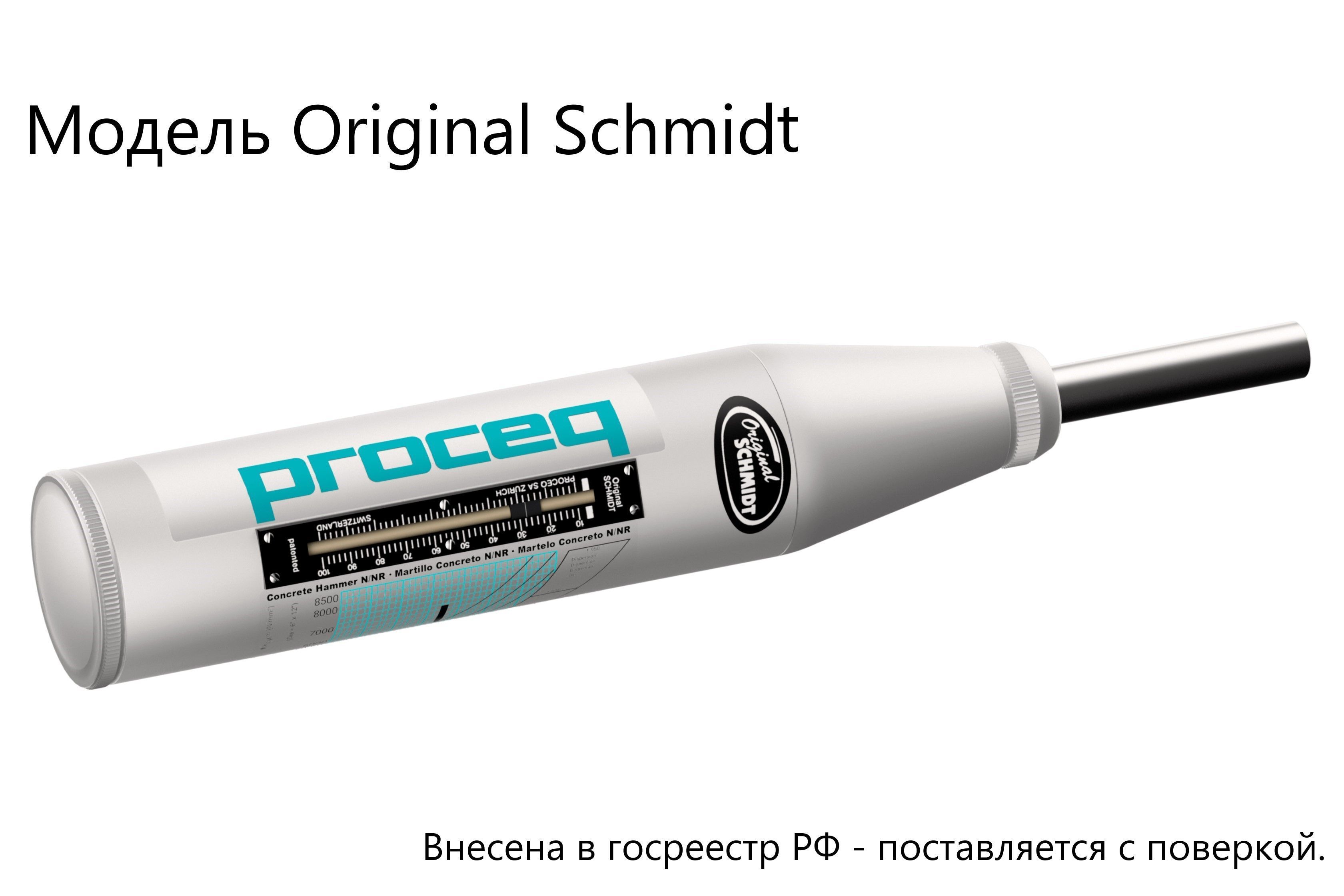

О приборе Original Schmidt
Original Schmidt от компании Proceq – это первый в мире молоток для определения прочности бетона и других стройматериалов, проверки однородности и прочности на сжатие бетонных конструкций, который широко используется и сегодня. Модельный ряд включает в себя приборы с разными показателями энергии удара для различных сфер применения.
Конструкция и принцип действия
Портативный молоток Шмидта состоит из корпуса, внутри которого находятся шкала индикации и механические части – ударный плунжер, боек, ударная пружина, ударно-спусковой механизм, датчик отскока бойка.
Измерения проводится следующим образом. Сжатая ударная пружина разгоняет боек, в результате чего он ударяет по концу плунжера, прижатого к испытуемому изделию. Затем измеряется относительная высота отскока бойка (обозначается буквой R) – она является косвенным показателем прочности бетона или другого материала и применяется для определения прочности материала по градуировочным зависимостям прочности материала от величины R (по ГОСТ 22690-2015).
Градуировочные зависимости вычисляются путем испытаний образцов кубической формы прибором Original Schmidt и в соответствии с ГОСТ 10180-90.
Модельный ряд приборов Original Schmidt
|
Модель прибора |
Область допустимых объектов исследования |
Способ регистрации результатов измерений |
|
Original Schmidt type N |
на объектах толщиной более 100 мм, прочно закрепленных на конструкции |
с помощью указателя по шкале прибора |
|
Original Schmidt type L |
на хрупких объектах или конструкциях толщиной менее 100 мм |
с помощью указателя по шкале прибора |
|
Original Schmidt type NR |
на объектах толщиной более 100 мм, прочно закрепленных на конструкции |
на бумажной ленте |
|
Original Schmidt type LR |
на хрупких объектах или конструкциях толщиной менее 100 мм |
на бумажной ленте |
Склерометр типа L имеет энергию удара в 3 раза меньше, чем у типа N. Поэтому эту модель предпочтительнее выбирать для работы с малогабаритными или тонкостенными образцами (толщина 50-100 мм), с хрупкими изделиями из искусственного камня, а также в механике горных пород для классификационных испытаний колонок скального грунта и ломких пород.
О приборе SilverSchmidt
SilverSchmidt от компании Proceq – это первый электронный прибор для определения ударного импульса, который используется для неразрушающего контроля прочности цементного бетона и иных стройматериалов.
Он обеспечивает точное измерение и высокую воспроизводимость. Согласно экспертизе Федерального института исследования и тестирования материалов (Германия), SilverSchmidt обладает меньшим разбросом, чем классический прибор Original Schmidt. Кроме того, угол измерения не влияет на конечный результат, поэтому прибор является отличным решением для работы с еще не затвердевшими материалами (например, для определения срока снятия опалубки).
Прибор имеет простой интерфейс и функционал для быстрого измерения прочности.
Данная модель в настоящее время не выпускается.
Конструкция и принцип действия
Прибор состоит из корпуса, внутри которого находятся электроника (датчик скорости бойка, устройство для записи, хранения и математической обработки данных) и механические части (боек, ударная пружина, ударно-спусковой механизм).
Для питания используется литий-полимерная аккумуляторная батарея. Данные отображаются на дисплее. Имеются кнопка для выбора режима работы и USB-порт для отправки результатов на ПК.
Измерения проводится следующим образом. Сжатая ударная пружина разгоняет боек, в результате чего он ударяет по испытуемому изделию. Оптический датчик замеряет его скорости до и после удара.
На основе полученных значений вычисляется доля начальной кинетической энергии, оставшейся у бойка после удара об исследуемую поверхность (обозначается буквой Q). Она является косвенным показателем прочности бетона или другого материала и применяется для определения прочности материала по градуировочным зависимостям прочности материала от величины Q (по ГОСТ 22690-2015).
Градуировочные зависимости вычисляются путем испытаний образцов кубической формы с помощью молотка Шмидта и в соответствии с ГОСТ 10180-90.
Модельный ряд приборов SilverSchmidt
Модель ST: стандартная модель, оснащенная ПО Hammerlink с ограниченным функционалом (обновление прошивки прибора, выбор статистического метода, память на 20 серий).
Модель PC оснащена полнофункциональной версией ПО Hammerlink и расширенной памятью. Предусмотрена возможность соединения с ПК и создания пользовательских тарировочных кривых.
Тип PC N: стандартная энергия удара (225 кГм). Объект измерений толщиной от 100 мм необходимо прочно закрепить на рабочей поверхности.
Тип PC L: низкая энергия удара (75 КгМ). Подходит для хрупких изделий, а также для конструкций толщиной <100 мм. С помощью грибовидного плунжера можно увеличить нижний предел измерений до 5 MПа.

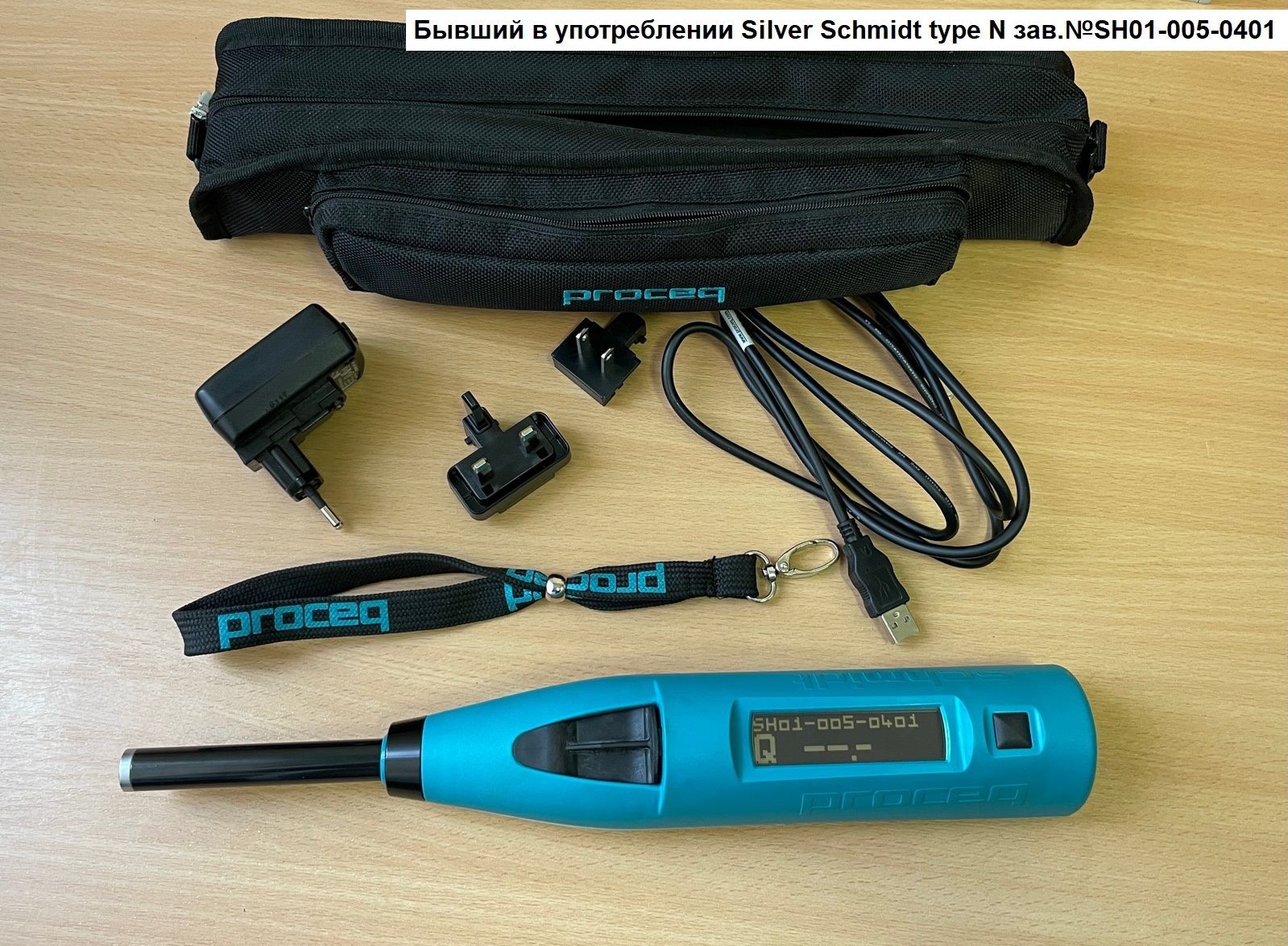

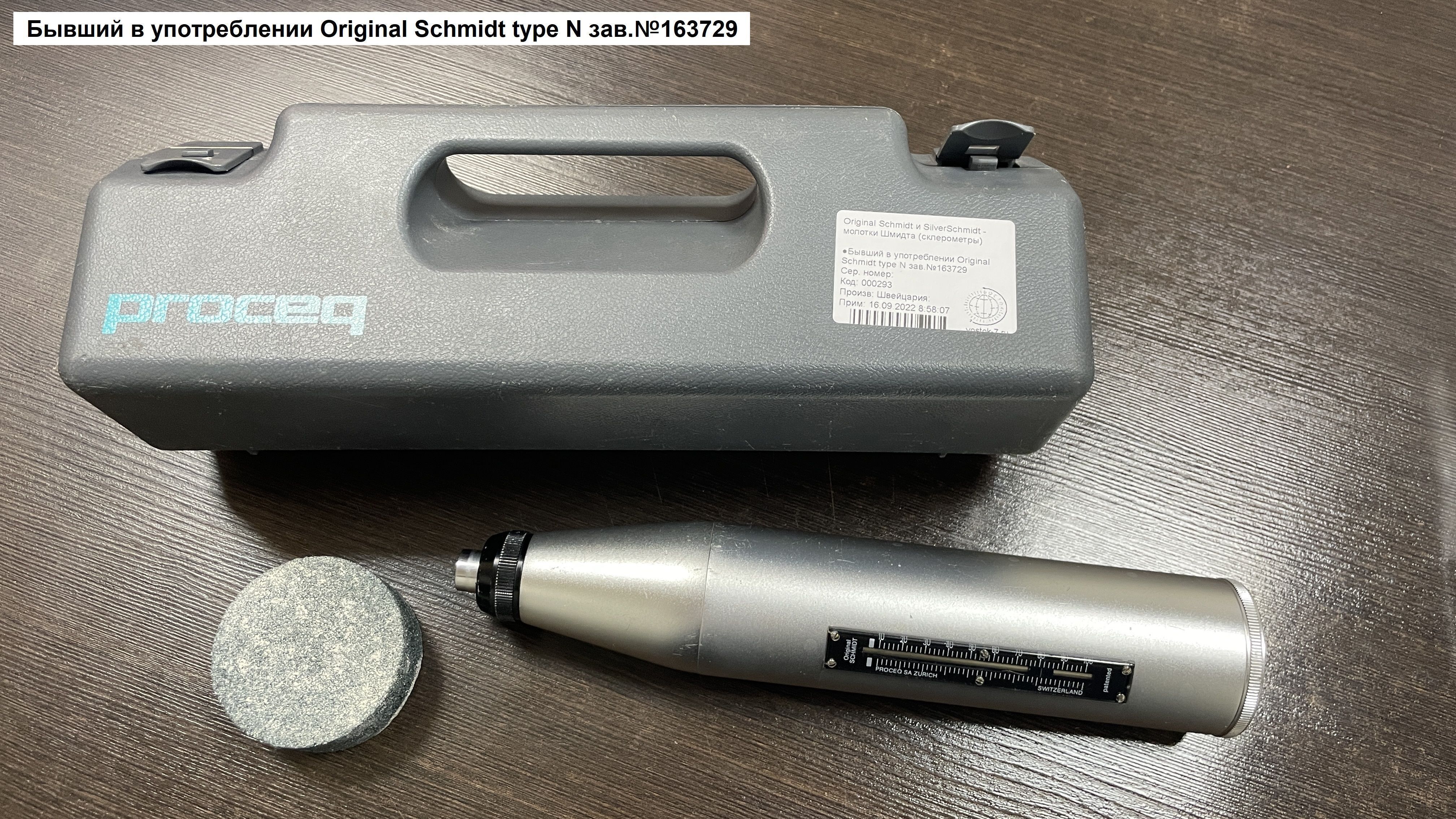

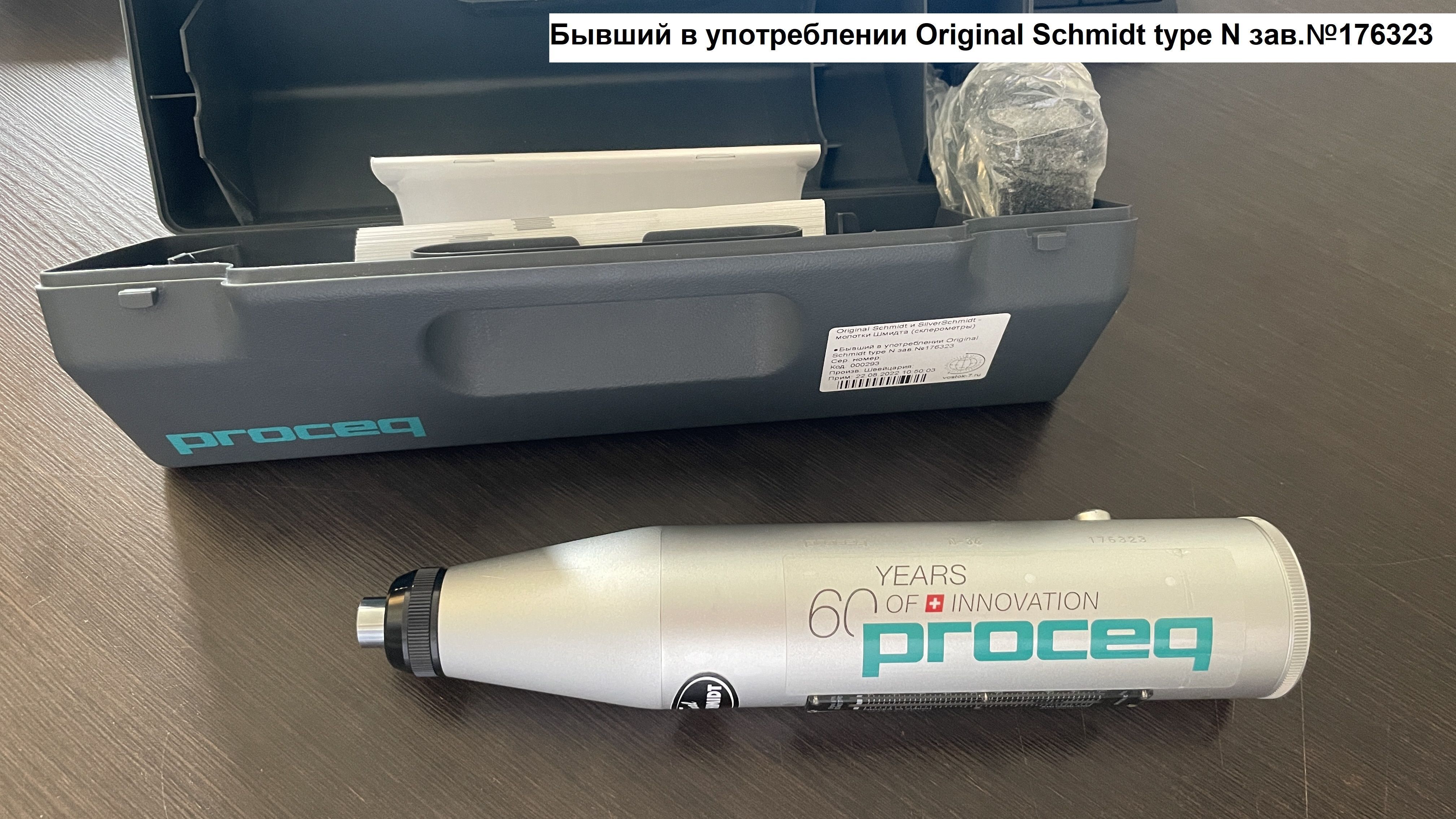

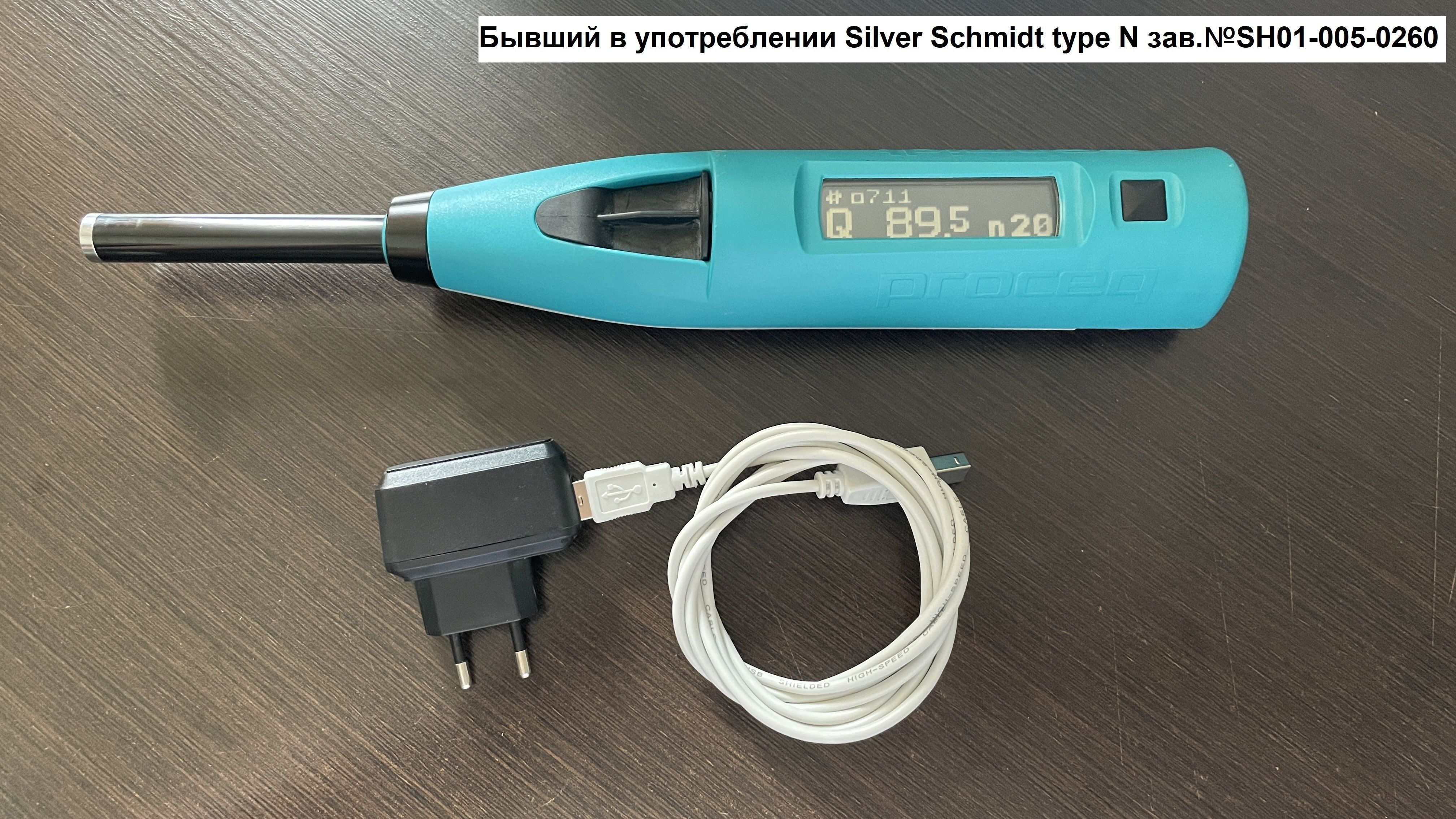

Продажа б/у склерометров
Мы продаем как новые приборы, так и бывшие в употреблении, выкупленные по схеме trade-in.

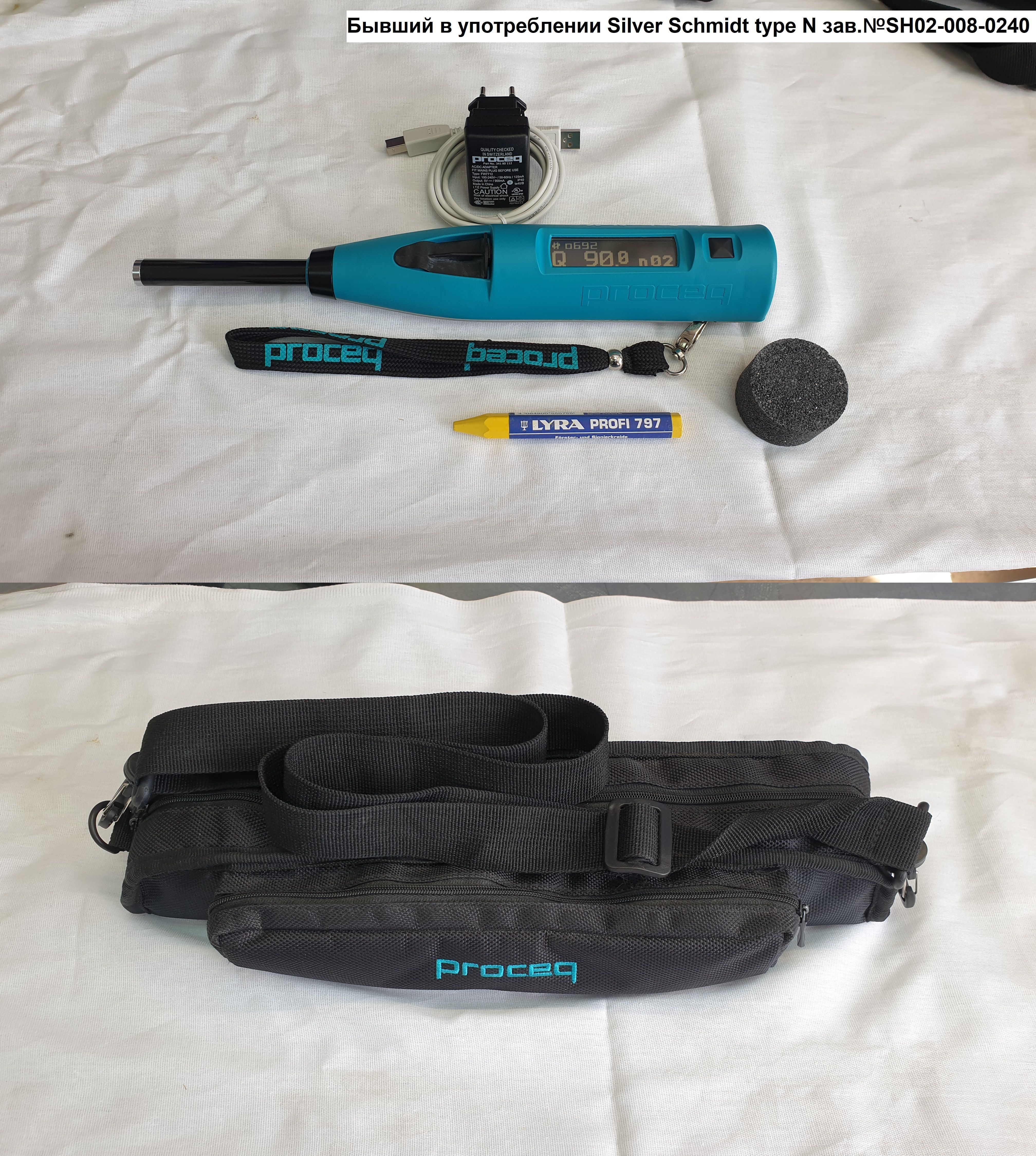

Продаваемые приборы проходят проверку состояния и юстировку в лаборатории ООО «Восток-7», а также имеют новое свидетельство о поверке. Фотографии комплектаций б/у склерометров представлены ниже в фотогалерее.
Б/у товары продаются по сниженной цене. Названия таких приборов начинается с «Б/у» и заводского номера.
Гарантия на механические части составляет полгода, на электронику – 2 года.
Поверка
После выпуска приборы проходят первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 47028-11 и 46428-11 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | KZ.02.02.01056-2007 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой молотков Шмидта (склерометров) Original Schmidt и SilverSchmidt, а также помогут вам их заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики Original Schmidt
|
1. Энергия удара, Дж - Original Schmidt type N - Original Schmidt type L |
2,20 ± 0,22 0,735 ± 0,075 |
|
2. Диапазон измерений относительной высоты отскока R бойка, % |
10…100 |
|
3. Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка, % |
± 2 |
|
4. Жесткость пружины, Н/мм - Original Schmidt type N, Original Schmidt type NR, Digi Schmidt-2000 ND - Original Schmidt type L, Original Schmidt type LR, Digi Schmidt-2000 LD |
0,79 ± 0,01 0,260 ± 0,003 |
|
5. Деформация пружины во взведенном состоянии, мм |
75 ± 1 |
|
6. Масса бойка, г - Original Schmidt type N, Original Schmidt type NR, Digi Schmidt-2000 ND - Original Schmidt type L, Original Schmidt type LR, Digi Schmidt-2000 LD |
368,0 ± 0,5 135,0± 0,2 |
|
7. Диапазон прочности на сжатие испытываемых строительных материалов, Н/мм2 |
от 10 до 70 |
|
8. Напряжение аккумулятора, В (для Digi Schmidt-2000 ND, Digi Schmidt-2000 LD) |
3,6 |
|
9. Потребляемая мощность, мВт, не более (для Digi Schmidt-2000 ND, Digi Schmidt-2000 LD |
70 |
|
10. Габаритные размеры прибора, мм, не более |
|
|
- длина корпуса |
255 |
|
- длина корпуса с выдвинутым бойком |
340 |
|
- диаметр корпуса |
55 |
|
- длина х ширина х высота устройства индикации (для Digi Schmidt-2000 ND, Digi Schmidt-2000 LD) |
180 х 150 х 35 |
|
11. Масса прибора, кг, не более |
|
|
- Original Schmidt type N, Original Schmidt type L |
0,6 |
|
- Original Schmidt type NR, Original Schmidt type LR |
0,9 |
|
- Digi Schmidt-2000 ND и Digi Schmidt-2000 LD |
0,6 |
|
- устройства индикации (для Digi Schmidt-2000 ND и Digi Schmidt-2000 LD) |
0,7 |
|
12. Средний срок службы, лет, не менее |
5 |
|
13. Условия эксплуатации: - температура окружающей среды |
-10...60°С |

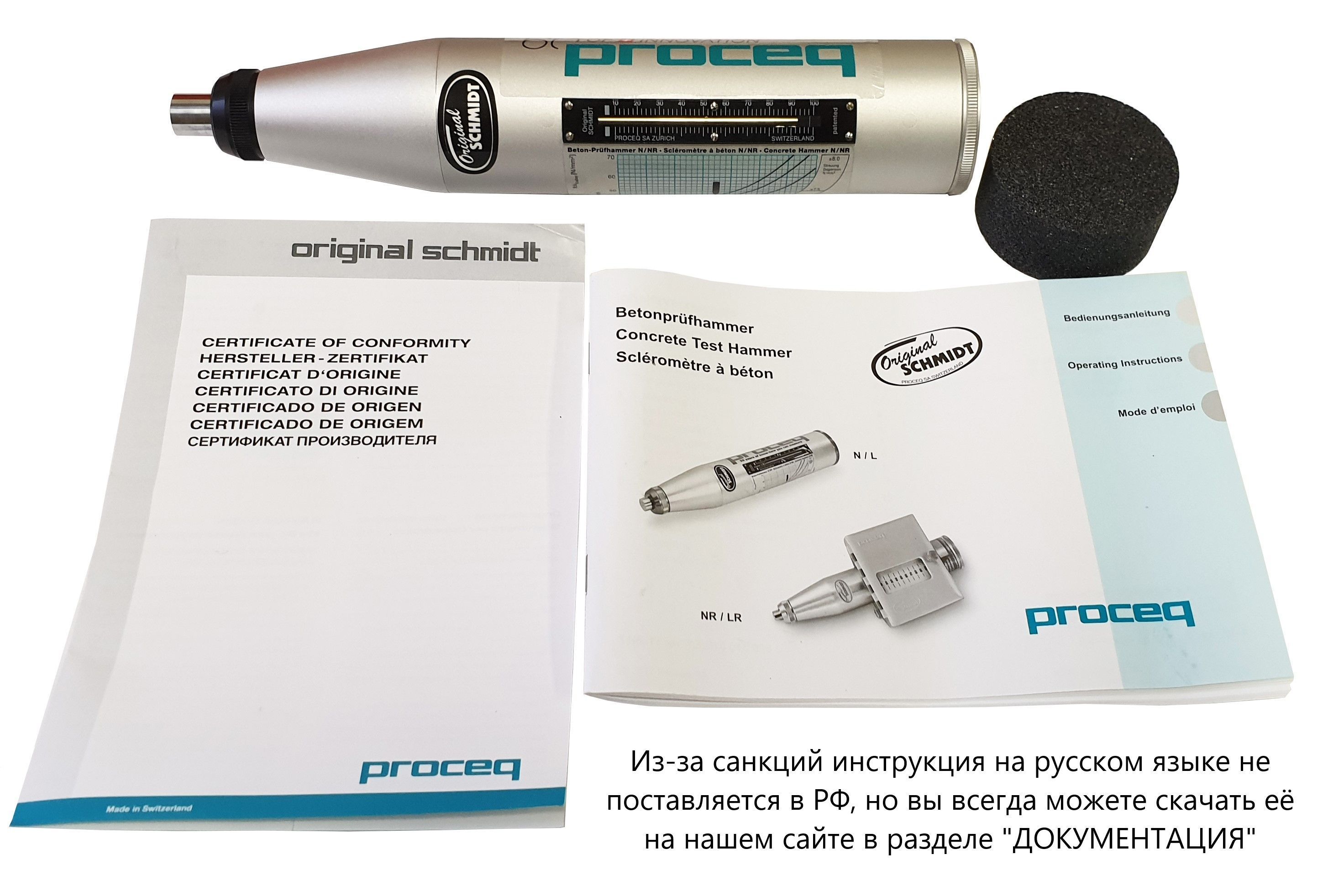

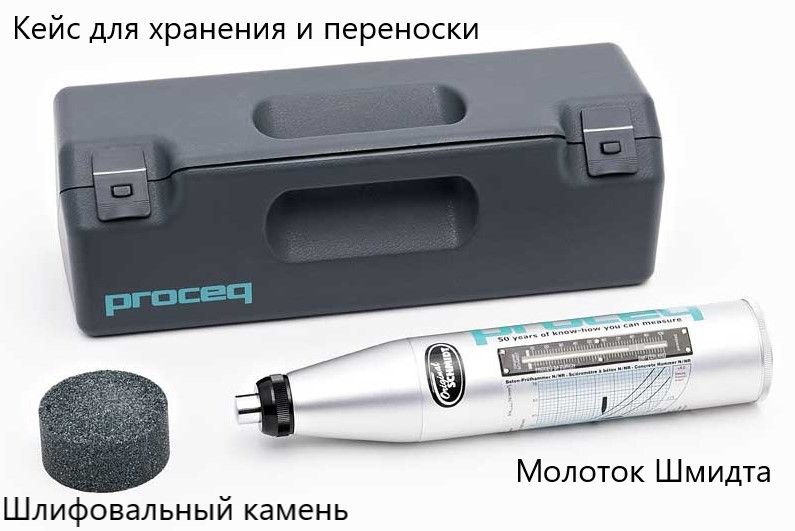

Комплектация Original Schmidt
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Original Schmidt type N Original Schmidt type L |
310 01 000 310 02 000 |
1 шт. |
Модель поставляется в соответствии с заказом |
|
Комплект принадлежностей: |
|||
|
Шлифовальный камень |
341 80 211 |
1 шт. |
|
|
Тестовая наковальня |
310 09 000 |
1 шт. |
По дополнительному заказу |
|
Документация: |
|||
|
Руководство по эксплуатации |
Original Schmidt-001 РЭ |
1 экз. |
В соответствии с заказом |
|
Методика поверки |
Original Schmidt-001МП |
1 экз. |
|
