Рентгенотелевизионная система
Размер области детектирования: 430x430 мм
Количество пикселей в активной области: 4778x4778
Время получения кадра: 20 мс
В интернет-магазине КИТЕСТ вы можете купить рентгенотелевизионную систему КАРАТ РТС 4343.
Особенности
- Чувствительность устройства при контроле сварных швов толщиной 1-80 мм соответствует нормам, указанным в ГОСТ 7512-82 (п.п.: 1.3 и 6.3).
- Технология цифровой обработки рентгеновских изображений значительно повышает производительность неразрушающего контроля.
- Функции просмотра и расшифровки изображений, а также создания цифрового архива данных.
- Оператор может обработать рентгенограмму так, чтобы повысить выявляемость дефектов.
- За меньшее время экспозиции можно получить большую чувствительность контроля, чем при использовании запоминающих пластин или рентгеновской пленки.
- Цифровые рентгенограммы невозможно изменить.
- В отличие от традиционных рентгеновских устройств, для цифрового детектора не требуются расходные материалы и дополнительное оборудование. Это значительно снижает финансовые затраты на неразрушающий контроль.
- Конструкция детектора обеспечивает простую установку и частично автоматизирует рабочий процесс.
- Для подготовки рентгенотелевизионной системы к работе нужно около 15 минут.
- Система безотказно работает как в условиях мороза (до -15°C), так и жары (до +40°C). При этом влажность воздуха не должна превышать 85% (без конденсата).
Режимы контроля
- Статический – для накопления необходимого количества кадров.
- Динамический – картинка отображается в режиме реального времени
Назначение
Неразрушающий контроль литых деталей и сварных швов с радиационной толщиной 1-100 мм по стали.
Устройство принимает и обрабатывает сигнал; формирует и выводит на экран цифровое видеоизображение.
Совместимые источники
- Рентгеновские аппараты постоянного потенциала
- Импульсные аппараты с напряжением до 450кВ
- Гамма-источники (включая изотоп Ir-192)
Наши специалисты ответят на все интересующие вопросы о характеристиках и цене системы для неразрушающего контроля КАРАТ РТС 4343, а также помогут вам ее заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Сенсор | |
| Панель | Аморфный кремний |
| Сцинтиллятор | CdOx или Csl |
| Размер области детектирования, мм | 430 x 430 |
| Количество пикселей в активной области | 4778 x 4778 |
| Электроника | |
| АЦП | 16 бит |
| Конструкция | |
| Размеры (ВхШхД), см | 48,0х48,0х5,0 (без защиты электроники) 57,0х57,0х9,5 (с защитой электроники) |
| Вес, кг | 14 (без защиты электроники) 25 (с защитой электроники) |
| Материал корпуса | Алюминий, карбон |
| Защита от ионизирующего излучения (экранирование) | Реализуется внутри корпуса экраном, закрывающим электронику от рентгеновского излучения |
| Передача данных | |
| Передача данных | Ethernet 1 Гб/с |
| Синхронизация | Внутренняя и внешняя |
| ПО | Windows ОС 64 бит, ПО «Х-Vizor» |
| Производительность | |
| Время получения кадра (интегрирование) , мс | 20 |
| Энергия | 30 кэВ – 450 кэВ |
| Условия эксплуатации | |
| Температура, ºС | От -15 до +40 |
| Влажность | 10-85% RH (без конденсата) |
| Электропитание | |
| Питание | 24 В постоянного тока |
| Мощность, Вт | 30 |
Комплектация

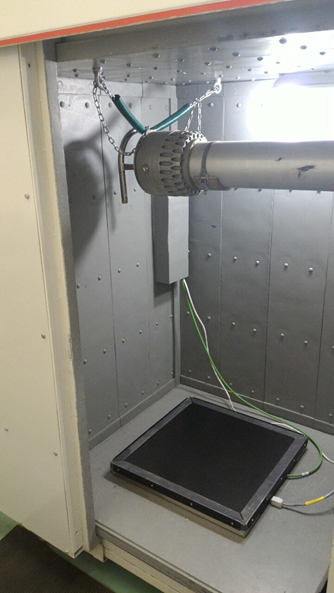

- Плоскопанельный детектор (ППД), помещенный в защитный кожух с вольфрамовым экраном для платы управляющей электроники;
- Стабилизированный блок питания ППД
- Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер с двумя мониторами) и программное обеспечение
Программное обеспечение X-Vizor
Предназначено для получения радиографических изображений с плоскопанельных детекторов, обработки полученного изображения цифровыми фильтрами, измерений на изображении линейных размеров и интенсивности, заполнения протокола контроля, архивирования изображений и результатов контроля в базе данных, взаимодействия с внешним оборудованием.
ПО X-Vizor работает на 64-разрядных версиях Windows 7/8/8.1/10. Язык интерфейса – русский. Имеется версия ПО на английском и немецком языках.
Программа позволяет осуществлять настройку/калибровку детектора, управление им, получение изображений с детектора.
Передача данных с детектора на компьютер происходит по интерфейсу сетевой карты.
Защита ПО основана на применении HASP-ключей, подключаемых к USB-порту компьютера, что позволяет клиенту переустанавливать ПО на новый компьютер и использовать ПО/ключ на нем. Каждый экземпляр ПО работает со своим ключом.
ПО не привязано к серийному номеру или МАС-адресу детектора.
ПО X-Vizor имеет свидетельство Российской Федерации о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 г.
