Комплекс цифровой радиографии
Размер пикселя: 76 мкм
Размер матрицы изображения: 3072х3840 пикселей
Размер зоны контроля: 233х291 мм
В интернет-магазине КИТЕСТ вы можете купить систему для цифровой радиографии КАРАТ РТС 2430.
Устройство интегрируется в промышленные системы для рентгеновских исследований различных объектов; приема и обработки сигнала; формирования и вывода на экран цифрового видеоизображения.
Особенности
- Устройство имеет 1 класс чувствительности по ГОСТ 7512-82.
- В отличие от традиционных рентгеновских устройств, для цифрового детектора не требуются расходные материалы и дополнительное оборудование. Это значительно снижает финансовые затраты на неразрушающий контроль.
- Технология цифровой обработки рентгеновских изображений значительно повышает точность неразрушающего контроля и его производительность, а также обеспечивает оперативность работы.
- Конструкция детектора обеспечивает простую установку и частично автоматизирует рабочий процесс.
- Функции просмотра и расшифровки изображений, а также создания цифрового архива данных неразрушающего контроля.
Назначение
Неразрушающий контроль литых деталей и сварных швов с радиационной толщиной 1-100 мм по стали.
Совместимые источники
- Рентгеновские аппараты постоянного потенциала с напряжением до 450кВ
- Импульсные аппараты
- Гамма-источники
Конструкция
- Матрица датчиков-сцинтилляторов на основе оксид-сульфид гадолиния (Gd2O2S:Tb), преобразующих рентгеновское излучение в световой оптический сигнал
- Фотодиодная матрица на основе аморфного кремния, преобразующая оптический сигнал в электрический
- Электронная схема управления и обработки сигнала
Принцип действия
- Рентгеновское излучение проходит от источника через тестируемый объект.
- Под воздействием рентгеновского излучения начинает светиться сцинтиллятор.
- Световой поток падает на аморфную кремниевую фотодиодную матрицу. Свет преобразуется в электричество.
- Ток поступает на тонкопленочные транзисторы, которые усиливают его пропорционально.
- Полученный сигнал преобразуется сначала в цифровой, а затем – в видеозапись, в которой содержится информация о внутреннем строении исследуемого объекта.
- Видеоизображение выводится на экран.
Наши специалисты ответят на все интересующие вопросы о характеристиках и цене системы для неразрушающего контроля КАРАТ РТС 2430, а также помогут вам ее заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Сенсор | |
| Сцинтиллятор | Оксид-сульфид гадолиния |
| Размер пикселя, мкм | 76 |
| Размер матрицы изображения, пикселей | 3072х3840 |
| Размер зоны контроля, мм | 233х291 |
| Разрядность | 16 бит |
| Получение снимка и время передачи, с | <4 |
| Сетевой интерфейс | Проводной Gigabit / WIFI (2.4G, 5G) |
| Электропитание | |
| Источник питания (беспроводной или проводной) |
Питание от аккумуляторной батареи (7,4 В, 4000 мАч, до 8 часов работы) Питание от адаптера питания с использованием интерфейса Tether (XP Power / AHM85PS12 / DC12V 7.08A) |
| Потребляемая мощность, Вт | Макс. 24 |
| Размеры (ДхШхВ), мм | 327 × 362 × 21,5 |
| Вес, кг | 3,2 |
| Условия эксплуатации | |
| Защита от влаги и пыли | IP67 |
| Рабочая температура | От 0°C до 45°C (от -20°C до 45°C при работе от внешней батареи) |
| Влажность | От 30 до 85% относительной влажности (без образования конденсата) |

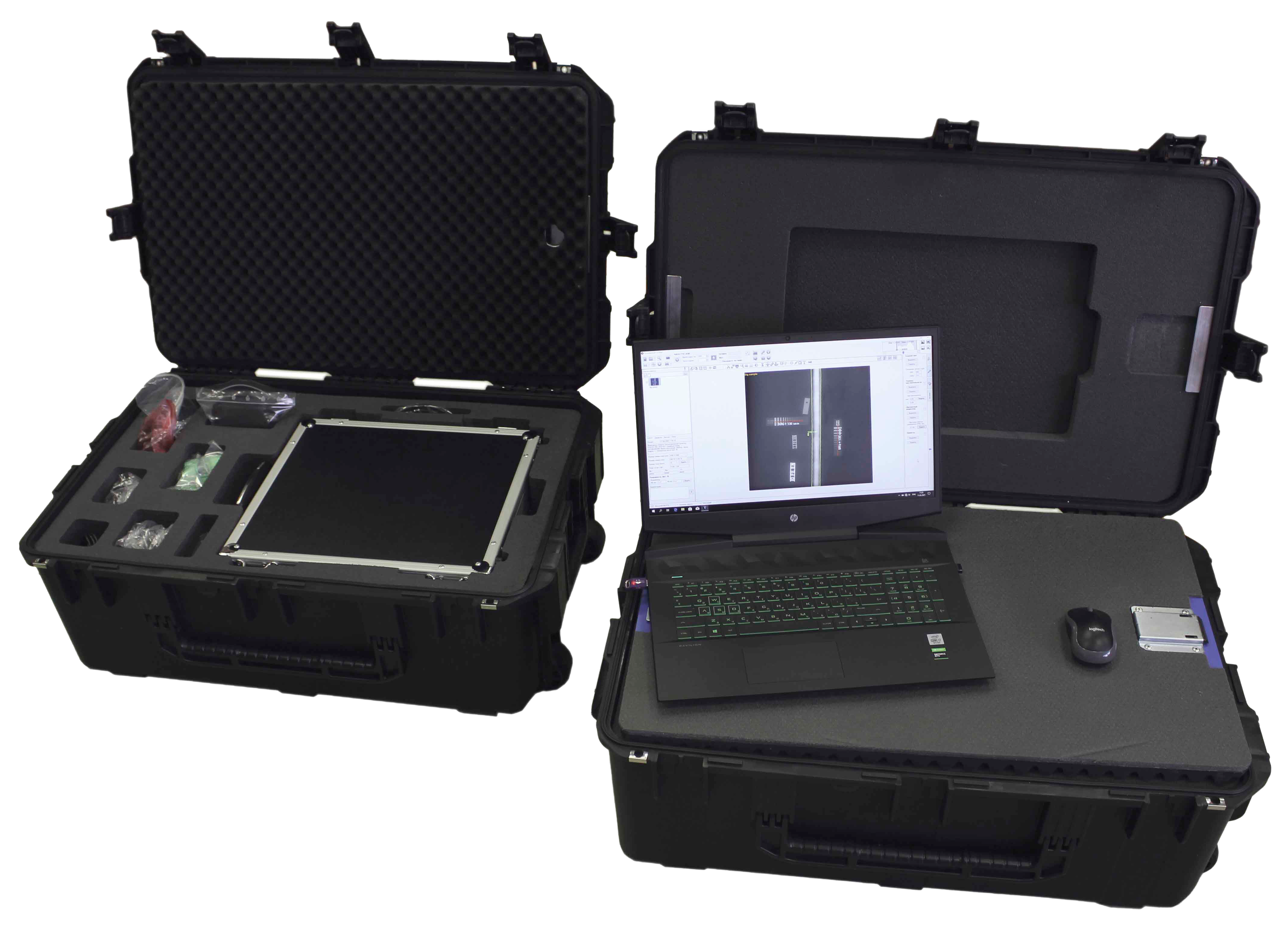

Комплектация
- Плоскопанельный детектор
- Адаптер питания
- Система архивирования и улучшения изображения X-Vizor
- 2 батареи с зарядным устройством для детектора
- Ноутбук

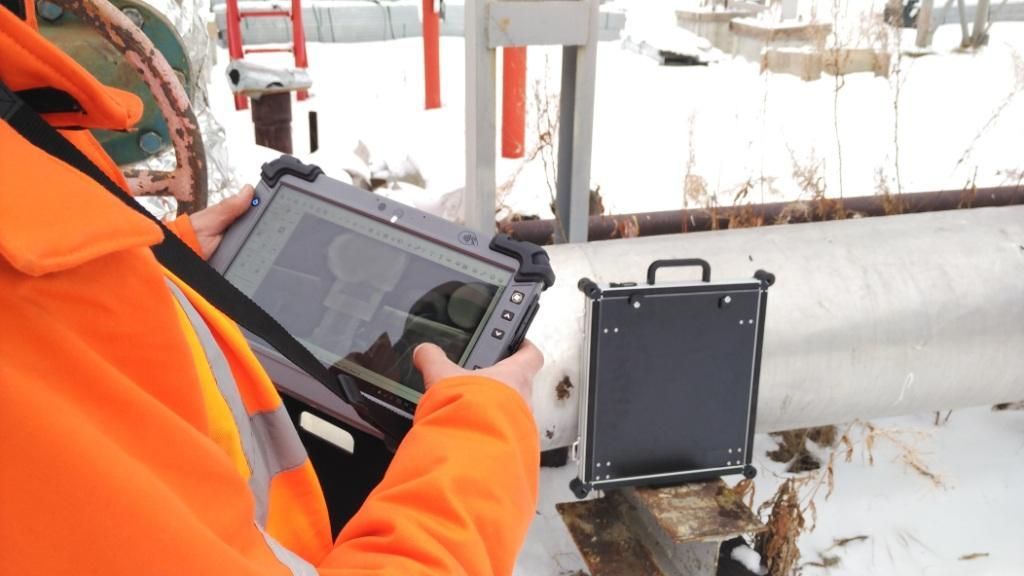

- Защитный кожух с системой крепления к трубопроводам для детектора

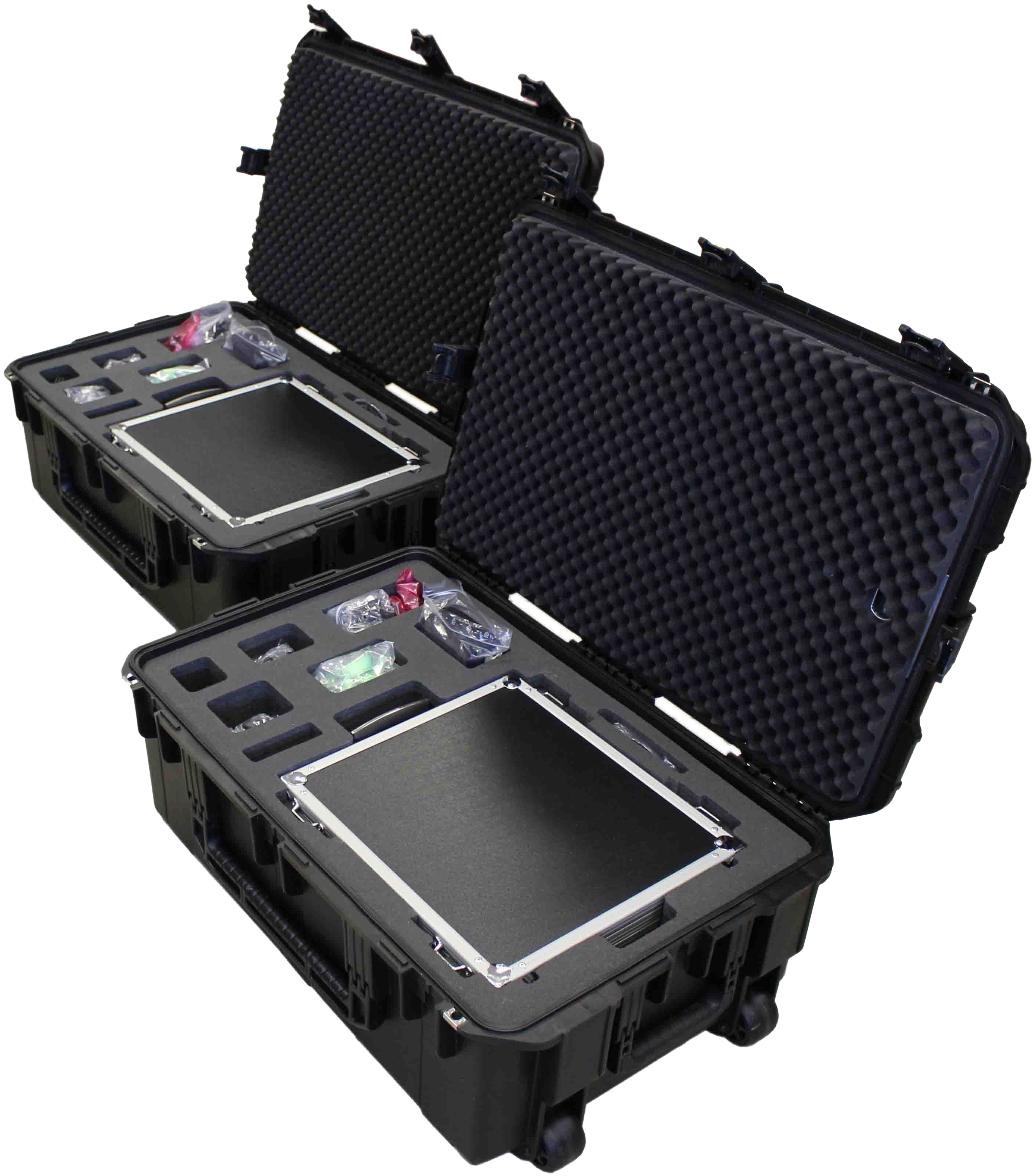

- Транспортировочный кейс
- Ретранслятор Wi-Fi с аккумулятором и зарядным устройством
