Твердомер
Диапазон измерения твердости IRHD N: 30 – 85
Диапазон измерения микротвердости IRHD M: 0 – 100
Погрешность: ±1

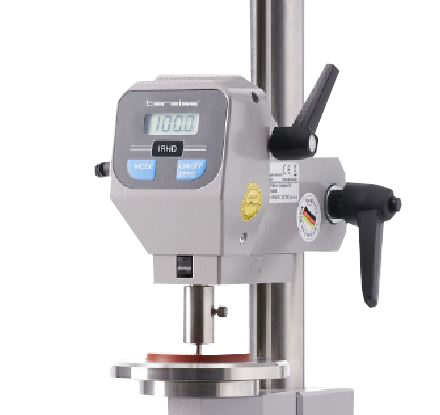

В интернет-магазине КИТЕСТ вы можете купить цифровой твердомер Bareiss IRHD Compact III.
Твердомер представляет собой корпус, в который встроены электронные компоненты и двухстрочный жидкокристаллический экран, на котором отображаются диапазон и время измерения, а также полученное значение.
В комплект входят опорный стол для позиционирования образцов, который настраивается по высоте, и стойка с измерительным механизмом IRHD mikro (ISO 48).
На приборе имеет переключатель, с помощью которого оператор может установить время измерения в диапазоне от 0 до 75 секунд и выбрать язык (доступны английский, французский, немецкий).
Принцип действия
В основе работы лежит определение разности двух параметров – глубины погружения индентора в материал под воздействием контактной силы и глубиной погружения под воздействием общей силы.
Для приложения контактной силы используется плоская лапка кольцевидной формы, которая прижимает и фиксирует образец. Она прочно прикреплена к измерительному устройству. В ее середине имеется отверстие, через которое проходит индентор.
Для подготовки твердомера к измерениям по выбранной шкале нужно установить соответствующее измерительное устройство. После выполнения корректировки, при необходимости выдержки нагрузки в течение некоторого времени, прибор измеряет твердость в полуавтоматическом режиме.
Полученный показатель твердости отображается на цифровом дисплее.
Измеряемые материалы и изделия
- Мягкая резина
- Природный каучук
- Мягкий хлорвинил
Прибор отлично подойдет для работы с тонкими изделиями (толщина – от 0,6 мм) из полимеров и резины. В том числе для колец, шлангов, уплотнений и т. д.
Диапазоны измерения твердости
- IRHD micro – толщина образца от 0,6 до 5,0 мм
- IRHD normal – толщина образца от 6,0 до 10,0 мм (по стандартам DIN ISO 48, NF T 46-003, ASTM D 1415, BS 903, Part. A26)
Поверка
После выпуска прибор проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 51949-12 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши специалисты ответят на все вопросы о преимуществах и стоимости IRHD Compact III прибора измерения твердости и микротвердости, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики
Шкала IRHD N
|
Диапазон измерения твердости, числа твердости IRHD N |
от 30 до 85 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD N |
±1 |
|
Контактная нагрузка, Н |
0,3 ±0,02 |
|
Нагрузка на шариковый индентор, Н |
5,4 ±0,01 |
|
Шарик или полусфера, диаметр, мм |
2,50±0,01 |
|
Прижимная лапка, высота, мм |
20±1 |
|
Отверстие в лапке, диаметр, мм |
6±1 |
Шкала IRHD M (микротвердость)
|
Диапазон измерения твердости, числа твердости IRHD M |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD M |
±1 |
|
Контактная нагрузка, мН |
8,3 ±0,5 |
|
Нагрузка на шариковый индентор, мН |
145 ±0,5 |
|
Шарик или полусфера, диаметр, мм |
0,395±0,005 |
|
Прижимная лапка, высота, мм |
3,35±0,15 |
|
Отверстие в лапке, диаметр, мм |
1±0,15 |
Рабочие условия применения
|
Температура воздуха, °С |
от 21 до 25 |
|
Относительная влажность воздуха, %, не более |
85 |
|
Напряжение питания, В |
110±10 или 230±10 |
|
Частота питания, Гц |
от 50 до 60 |
|
Базовая комплектация (входит в стоимость).
|
||||
|
Артикул для заказа |
Описание |
К-во
|
||
|
01214 |
Микротвердомер по IRHD, наименование "Bareiss IRHD Micro Compact III" Твердомер IRHD micro compact состоит из штатива с установленным регулируемым по высоте опорным столом для образцов и измерительным приспособлением IRHD micro compact (DIN 53519-2) с интегрированной электроникой. Твердомер можно использовать для испытаний колец, уплотнений, фасонных деталей и шлангов, причем минимальная толщина должна составлять 0,6 мм. 1-строчный ЖК-дисплей выдает информацию о диапазоне измерения, время измерения и измеренное значение. С помощью кодирующего переключателя можно настраивать время измерения (0...99 сек) Измеренные значения можно передавать в ПО через интерфейс RS-232 для дальнейшей обработки и архивации. Результаты испытаний автоматически заносятся в соответственно подготовленный протокол и подвергаются статистическому анализу. |
1
|
||
|
SO |
Документация на русском языке |
1
|
||
|
02200 |
Штатив с регулируемым по высоте опорным столом |
1
|
||
|
Дополнительная комплектация (по заказу, оплачивается дополнительно)
|
||||
|
01217 |
Измерительный модуль IRHD N для твердомера IRHD Micro Compact III (толщина образца от 6,0 до 10,0 мм) 1-строчный ЖК-дисплей выдает информацию о диапазоне измерения, время измерения и измеренное значение. С помощью кодирующего переключателя можно настраивать время измерения (0...99 сек) Измеренные значения можно передавать в ПО через интерфейс RS-232 для дальнейшей обработки и архивации |
1 |
||
|
01139 |

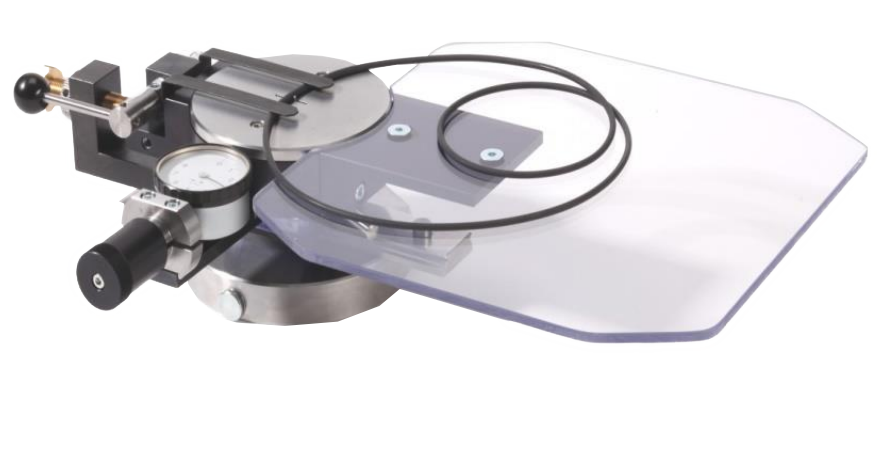

BAROFIX Механизм быстрой центровки для колец (диаметр сечения 0,6 ... 8 мм), макс. наружный диаметр до 200 мм. |
1 |
||
|
01137 |

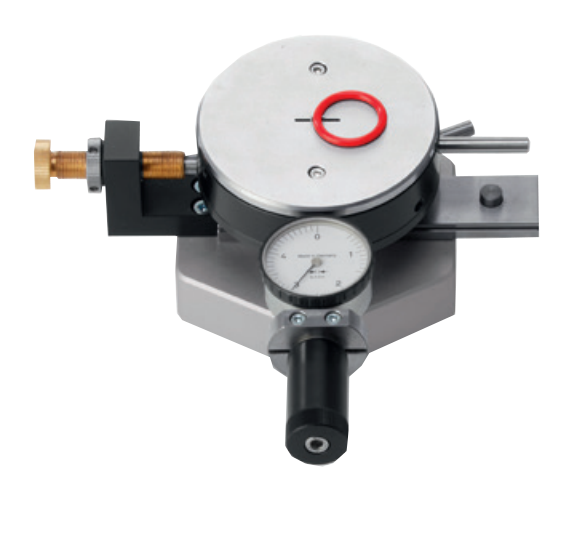

BAROFIX Механизм быстрой центровки для колец (диаметр сечения 0,6 ... 5 мм), макс. наружный диаметр до 50 мм. |
1 |
||
|
01052 01052-04 |

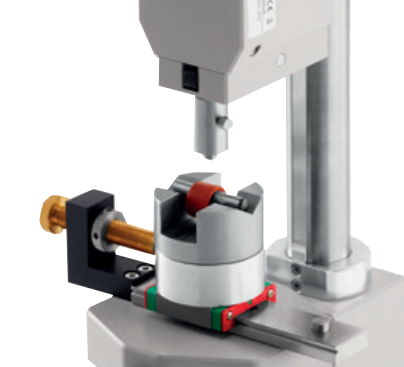

CENTROFIX Устройство для быстрого центрирования шлангов и трубок Призма 120° V-образная, глубина 5 мм |
1 |
||
|
01136 |
Запасной сменный индентор IRHD mikro = шарик Ø 0,4 мм |
1 |
||
|
01246 |

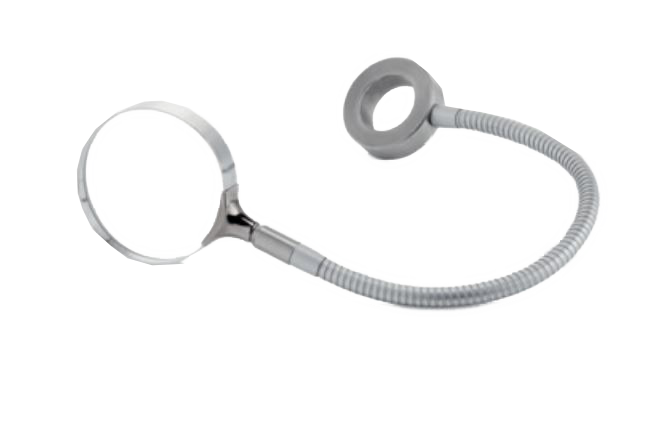

Увеличительное стекло 2,5 кратное, с поворотным рычагом Для наблюдения и лучшего позиционирования микро образцов ( например тонких колец, мелкого диаметра) |
1 |
||
|
00169 |
Эталонная мера твёрдости IRHD микро Ø 16 мм, - с серийным номером и сертификатом калибровки DAkkS/DKD |
1 |
||
|
03010 02950 |
Базовое программное обеспечение для передачи измерительных данных от твердомера в Excel |
1 |
||
|
00002 02950 |
Расширенное программное обеспечение для передачи измерительных данных от твердомера через RS 232 на ПК (необходим персональный компьютер) - Регистрация результатов измерений - Система анализа полученных данных - Статистические вычисления - Построение и обработка графиков |
1 |
||
