DUERR HD-CR 35 NDT Plus

DUERR HD-CR 35 NDT Plus – самый компактный на рынке мобильный автономный аппарат для компьютерной радиографии.

Особенности

• Данная модель сочетает в себе возможности трех сканеров одновременно
• Аппарат обеспечивает лучшее соотношение сигнала и шума при всех разрешениях
• Высокая четкость снимков и широкий набор параметров позволяют использовать систему для неразрушающего контроля разных объектов в различных (в том числе сложных) условиях
• Совместимость с пластинами любого вида и разрешения
• Высокая четкость изображения для любых сфер применения
• Уменьшенное время экспозиции при использовании изотопных источников
• Автономность и мобильность

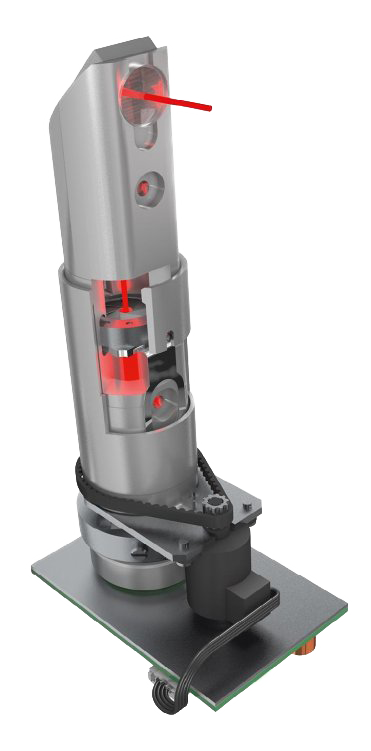

Технология фокусировки лазера TreFoc

Лазерная трубка оснащена прецизионной ирисовой диафрагмой. Специальный механизм сдвигает или раздвигает лепестки диафрагмы – так изменяется диаметр луча.

Сканер имеет три типа лазерного пятна, которые позволяют решать широкий спектр задач неразрушающего контроля.

	12,5 мкм – ирисовая диафрагма полностью закрыта Наиболее подходит при использовании запоминающих пластин высокого разрешения Лучший выбор для неразрушающего контроля в авиационной, космической и атомной промышленностях Отличные результаты контроля сварных швов Высокое соотношение сигнал/шум при базовом пространственном разрешении 40 мкм
	25 мкм – ирисовая диафрагма открыта наполовину Улучшенное значение соотношение сигнал/шум Подходит для запоминающих пластин среднего разрешения Лучшее решение для контроля литья
	50 мкм – ирисовая диафрагма полностью открыта Высокое соотношение сигнал/шум для областей со стандартным разрешением Подходит для запоминающих пластин стандартного разрешения Лучший выбор для контроля изотопными источниками Малый размер файлов изображения Высокая скорость считывания Малое время экспонирования

Конструкция

Одним из главных устройств сканера HD-CR 35 NDT является электронная схема оцифровки детектированного сигнала, который формируется в результате сканирования поверхности запоминающей пластины с помощью лазерного пятна.

Представленные ниже компоненты значительно расширяют возможности сканера и делают работу с ним более комфортной.

Цветной сенсорный экран (диагональ – 4,3″)
С его помощью оператор может настраивать параметры чтения запоминающих пластин, а также оценить качество снимка перед обработкой.

Два интерфейса подключения к ПК для обмена данными

• Проводной (Ethernet) – дает возможность подключиться как напрямую к ближайшему ПК, так и к удаленному (через локальную сеть предприятия)
• Беспроводной (Wi-Fi) – интегрированный модуль дает возможность соединиться с ПК, находясь в любом месте

Интегрированный мини-ПК
Сенсорный экран, разъем для карты памяти, аккумуляторная батарея и встроенное ПО дают возможность в автономном режиме (без подключения к стационарному ПК или ноутбуку) считывать изображения с запоминающих пластин.

Карта памяти (SD, до 32 Гб)
На нее записываются изображения, которые считываются с запоминающих пластин в автономном режиме. Карту можно быстро извлечь из сканера, чтобы затем открыть сохраненные изображения на компьютере, проанализировать их с помощью специального ПО, а также загрузить в единую базу данных.

Аккумуляторная батарея и чемодан на колесах
Кейс защищает сканер от повреждений в процессе транспортировки, а литий-ионный аккумулятор позволяет проводить радиографию в местах, где нет электросети.

Принцип действия

Компактная конструкция, интегрированный компьютер, возможность беспроводного соединения, аккумулятор и транспортировочный кейс дают возможность использовать сканер в самых разных условиях.

Обычное использование

Сканер соединяется с ноутбуком или стационарным компьютером, на который устанавливается специальная программа для управления режимами считывания, а также передачи, анализа и сохранения изображений.

Выездное использование

Перед выездом к сканеру присоединяется заряженная батарея, и вся аппаратура помещается в защитный чемодан.

Перед началом исследования нужно снять верхнюю крышку чемодана, включить сканер и установить необходимые параметры. После экспонирования происходит считывание данных с запоминающей пластины. Снимок выводится на встроенном экране. Оператор оценивает его качество и принимает одно из двух решений: сохранить изображение на карте памяти или скорректировать настройки и провести повторное экспонирование.

По окончании работ сканер или карта памяти отправляются в лабораторию, где специалисты копируют изображения на компьютер и с помощью специального ПО проводят анализ снимков.

Использование на стационарных производствах

Перед началом работы для каждого нового объекта заполняется контрольная карта. Она содержит данные о параметрах экспонирования, считывания и других настройках сканера.

На исследуемом объекте имеется штрих-код, который сканируется в зоне контроля. Параметры считывания запоминающей пластины передаются из базы данных в сканер по локальной сети. В соответствии с ними экспонированная пластина считывается сканером. Проходит оценка изображения и его сохранение в случае пригодности. К нему привязываются идентификатор, свойства экспонирования и считывания. Анализ снимков выполняется на удаленных ПК.

Купить систему неразрушающего контроля DUERR HD-CR 35 NDT Plus вы можете в интернет-магазине КИТЕСТ. Чтобы уточнить цену товара и получить консультацию по интересующим вас вопросам, свяжитесь с нашими специалистами.
