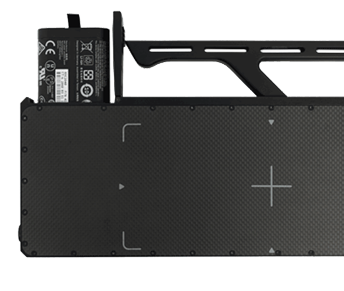

Плоскопанельный рентгеновский детектор
Размер пикселя: 76 мкм
Размер матрицы изображения: 1280x3072 пикселей
Размер зоны контроля: 97×233 мм
В интернет-магазине КИТЕСТ вы можете купить плоскопанельный детектор для цифровой радиографии Duerr DRC 1024 NDT.
Устройство интегрируется в промышленные системы для рентгеновских исследований различных объектов; приема и обработки сигнала; формирования и вывода на экран цифрового видеоизображения.
Особенности
- Устройство имеет 1 класс чувствительности по ГОСТ 7512-82.
- В отличие от традиционных рентгеновских устройств, для цифрового детектора не требуются расходные материалы и дополнительное оборудование. Это значительно снижает финансовые затраты на неразрушающий контроль.
- Технология цифровой обработки рентгеновских изображений значительно повышает точность неразрушающего контроля и его производительность, а также обеспечивает оперативность работы.
- Конструкция детектора обеспечивает простую установку и частично автоматизирует рабочий процесс.
- Функции просмотра и расшифровки изображений, а также создания цифрового архива данных неразрушающего контроля.
- Функция передачи изображений через Ethernet-соединение или по Wi-Fi.

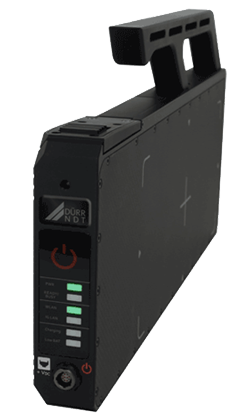

- Детектор имеет прочный корпус из алюминия, благодаря которому он не получает повреждений в результате падения с высоты 1 м.
- Благодаря быстросъемной ручке, аппарат можно разместить в труднодоступных местах. Также она обеспечивает удобную и безопасную транспортировку.
- Благодаря быстросъемному аккумулятору, для его замены нужно всего несколько секунд.
- Информация о типе подключения, режиме работы и уровне заряда аккумулятора отображается с помощью светодиодов.
Назначение
Неразрушающий контроль литых деталей и сварных швов с радиационной толщиной 1-100 мм по стали.
Совместимые источники
- Рентгеновские аппараты постоянного потенциала
- Импульсные аппараты
- Гамма-источники
Конструкция
- Матрица датчиков-сцинтилляторов на основе оксид-сульфид гадолиния (GOS), преобразующих рентгеновское излучение в световой оптический сигнал
- Фотодиодная матрица на основе аморфного кремния, преобразующая оптический сигнал в электрический
- Электронная схема управления и обработки сигнала
Принцип действия
- Рентгеновское излучение проходит от источника через тестируемый объект.
- Под воздействием рентгеновского излучения начинает светиться сцинтиллятор.
- Световой поток падает на аморфную кремниевую фотодиодную матрицу. Свет преобразуется в электричество.
- Ток поступает на тонкопленочные транзисторы, которые усиливают его пропорционально.
- Полученный сигнал преобразуется сначала в цифровой, а затем – в видеозапись, в которой содержится информация о внутреннем строении исследуемого объекта.
- Видеоизображение выводится на экран.
Наши специалисты ответят на все интересующие вопросы о характеристиках и цене системы для неразрушающего контроля Duerr DRC 1024 NDT, а также помогут вам ее заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
| Сенсор | |
| Сцинтиллятор | GOS |
| Размер пикселя, мкм | 76 |
| Размер матрицы изображения, пикселей | 1280 x 3072 |
| Размер зоны контроля, мм | 97×233 |
| Разрядность | 16 бит |
| Время передачи, с (проводной/беспроводной) | 1,9 / 2,6 |
| Сетевой интерфейс | Gigabit Ethernet, WLAN: 2,4 ГГц / 5 ГГц |
| Электропитание | |
| Источник питания | Литий-ионный (11,25 В, 33,2 Втч) |
| Максимальная энергия, кВт | 350 |
| Размеры (В x Ш x Г), мм | 132 x 335 x 30 (без ручки) |
| Вес, кг | 2,2 |
| Условия эксплуатации | |
| Защита от влаги и пыли | IP67 |
| Рабочая температура | От 0°C до 45°C (от -20°C до 45°C при работе от внешней батареи) |
| Влажность | От 30 до 85% относительной влажности (без образования конденсата) |
Комплектация
- Плоскопанельный детектор
- Адаптер питания
- Ethernet кабель адаптера питания
- Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер, монитор) и программное обеспечение
- 2 батареи с зарядным устройством
- Усилитель Wi-Fi сигнала
- Транспортировочный кейс
- Защитный чехол
