Твердомер
Шкалы: Шор A/D, IRHD N/M
Погрешность: ±1
Вес: 20 кг

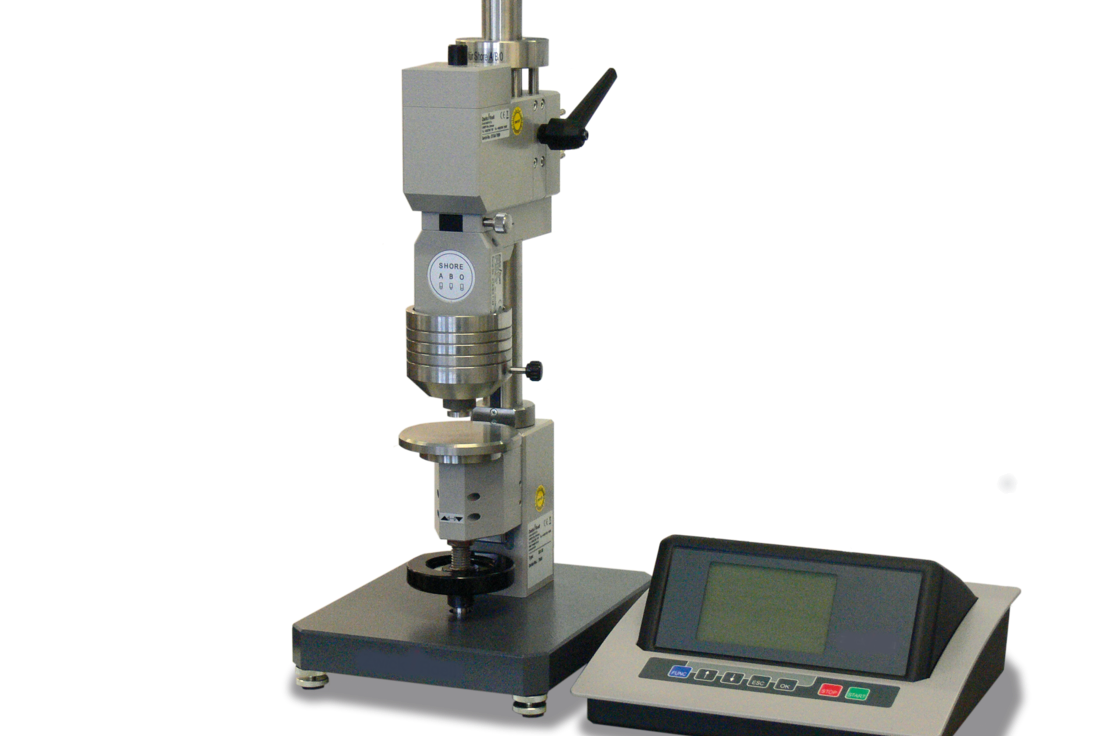

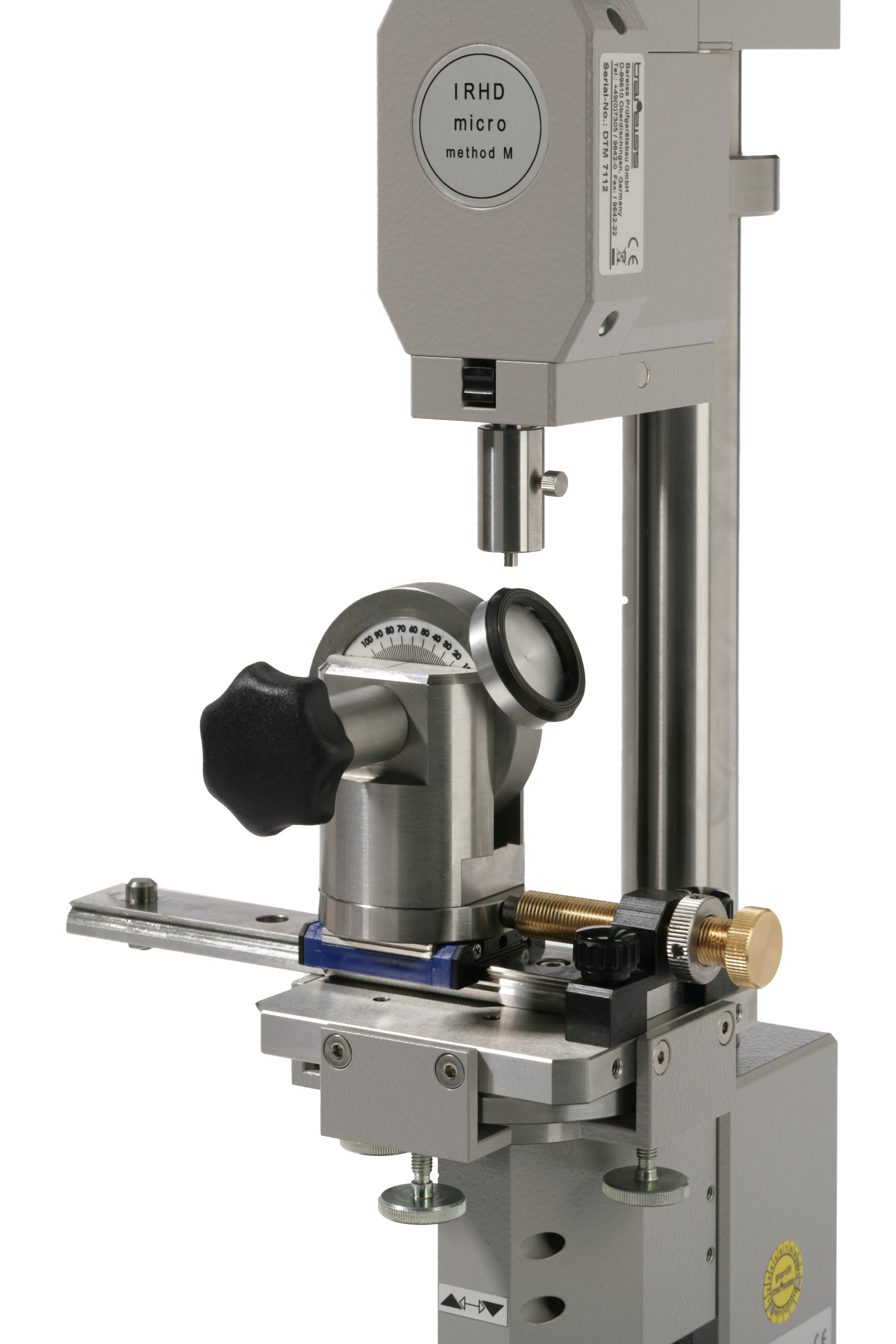

В интернет-магазине КИТЕСТ вы можете купить многофункциональный комбинированный твердомер Bareiss DIGI TEST II.
Благодаря встроенному управляемому микрокомпьютеру, прибор отличается высочайшей точностью показаний в различных диапазонах по шкалам IRHD, IRHD-ss supersoft, VLHR и по Шору.
Все измерения выполняются автоматически – это исключает влияние человеческого фактора на достоверность данных, а также обеспечивает высокую производительность. Твердомер отлично подходит для измерения твердости фасонных изделий и листовых материалов.
Перед приложением усилия проводится зондирование исследуемой поверхности с помощью индентора по запатентованной технологии, которая делает точным измерение фасонных деталей с вогнутой или выпуклой поверхностью.
Принцип действия

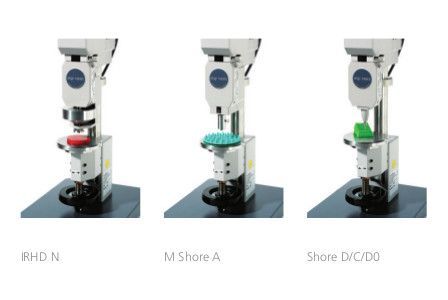

Измерение по шкалам Шора А и Шора D предполагает замер глубины, на которую погружается индентор в исследуемый материал под воздействием силы перпендикулярно образцу.
Геометрические свойства инденторов, а также калибровка пружин для шкал Шора A и D соответствуют ГОСТ 263-75 и ГОСТ 24621‑91 соответственно. Вылет индентора от опорной поверхности твердомера равен (2,50±0,04) мм.
Для измерения по твердости по шкалам IRHD N и IRHD M вычисляется разность двух параметров – глубины погружения индентора в материал под воздействием контактной силы и глубиной погружения под воздействием общей силы.
Для приложения контактной силы используется плоская лапка кольцевидной формы, которая прижимает и фиксирует образец. Она прочно прикреплена к измерительному устройству. В ее середине имеется отверстие, через которое проходит индентор.

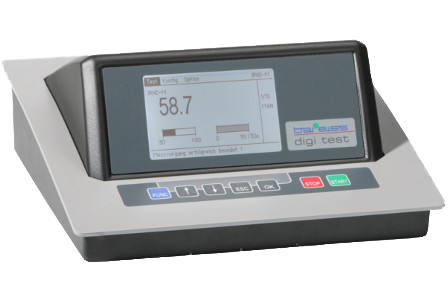

Для подготовки твердомера к измерениям по выбранной шкале нужно установить соответствующее измерительное устройство и ввести параметры с помощью кнопок на электронном блоке. Измерение выполняется автоматически.
Имеется система архивации и статистической обработки результатов.
Измеряемые материалы и изделия
- Мягкая резина
- Природный каучук
- Мягкий хлорвинил
- Твердая резина
- Твердый пластик
- Акриловое стекло
- Виниловая плитка
- Хрупкий пластик
- Кожа
Диапазоны измерения твердости
- IRHD micro – толщина образца от 0,6 до 5,0 мм
- IRHD normal – толщина образца от 6,0 до 10,0 мм (по стандартам DIN ISO 48, NF T 46-003, ASTM D 1415, BS 903, Part. A26)
Поверка
Прибор не внесен в Государственный реестр средств измерений, поэтому его поверка не проводится.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 51949-12 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео

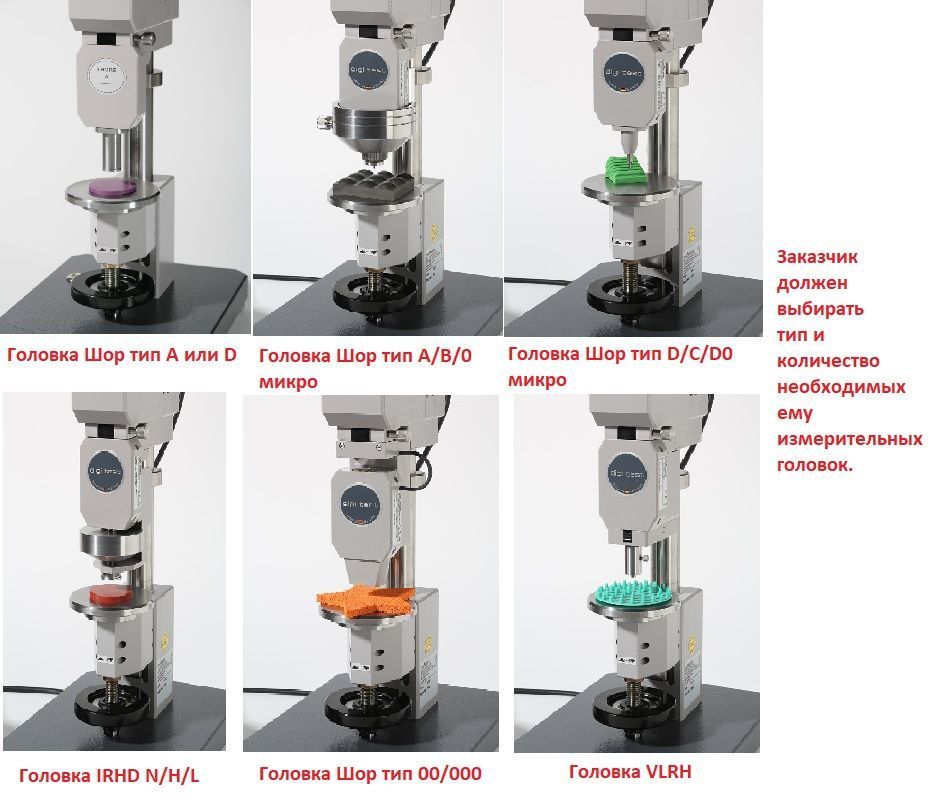

Наши специалисты ответят на все вопросы о преимуществах и стоимости DIGI TEST II твердомера и микротвердомера со сменными измерительными головками на выбор, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики
Шкала Шора A
|
Диапазон измерения твердости, числа твердости HA |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения твердости, числа твердости HA |
±1 |
|
Предварительная нагрузка, Н (гс) |
0,549 ±0,080 (56±8) |
|
Нагрузка, Н (гс) |
8,063 ±0,080 (822±8) |
|
Диаметр стержня индентора, м |
1,25±0,15 |
|
Угол конусной части индентора, о |
35±0,25 |
|
Диаметр площадки срезанной части конуса, м |
0,79±0,03 |
|
Вылет индентора от опорной поверхности твердомера, мм |
2,50 ±0,04 |
Шкала Шора D
|
Диапазон измерения твердости, числа твердости HD |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости HD |
±1 |
|
Нагрузка, Н (гс) |
44,50 ±0,044 (4.536±0,045) |
|
Диаметр стержня индентора,м |
1,25±0,15 |
|
Угол конусной части индентора, о |
30±1 |
|
Радиус закругления конуса, мм |
0,1±0,012 |
|
Вылет индентора от опорной поверхности твердомера, мм |
2,50 ±0,04 |
Шкала IRHD N
|
Диапазон измерения твердости, числа твердости IRHD N |
от 30 до 85 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD N |
±1 |
|
Контактная нагрузка, Н |
0,3 ±0,02 |
|
Нагрузка на шариковый индентор, Н |
5,4 ±0,01 |
|
Шарик или полусфера, диаметр, мм |
2,50±0,01 |
|
Прижимная лапка, высота, мм |
20±1 |
|
Отверстие в лапке, диаметр, мм |
6±1 |

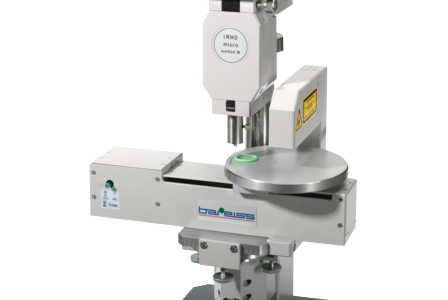

Шкала IRHD M (микротвердость)
|
Диапазон измерения твердости, числа твердости IRHD M |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD M |
±1 |
|
Контактная нагрузка, мН |
8,3 ±0,5 |
|
Нагрузка на шариковый индентор, мН |
145 ±0,5 |
|
Шарик или полусфера, диаметр, мм |
0,395±0,005 |
|
Прижимная лапка, высота, мм |
3,35±0,15 |
|
Отверстие в лапке, диаметр, мм |
1±0,15 |
Рабочие условия применения
|
Температура воздуха, °С |
от 21 до 25 |
|
Относительная влажность воздуха, %, не более |
от 35 до 75 |
|
Напряжение питания, В |
110±10 или 230±10 |
|
Частота, Гц |
от 50 до 60 |
Габаритные размеры
|
Испытательный стенд (ДхШхВ), мм, не более |
250х200х570 |
|
Электронный блок (ДхШхВ), мм, не более |
290х260х120 |
|
Масса, кг, не более |
20 |

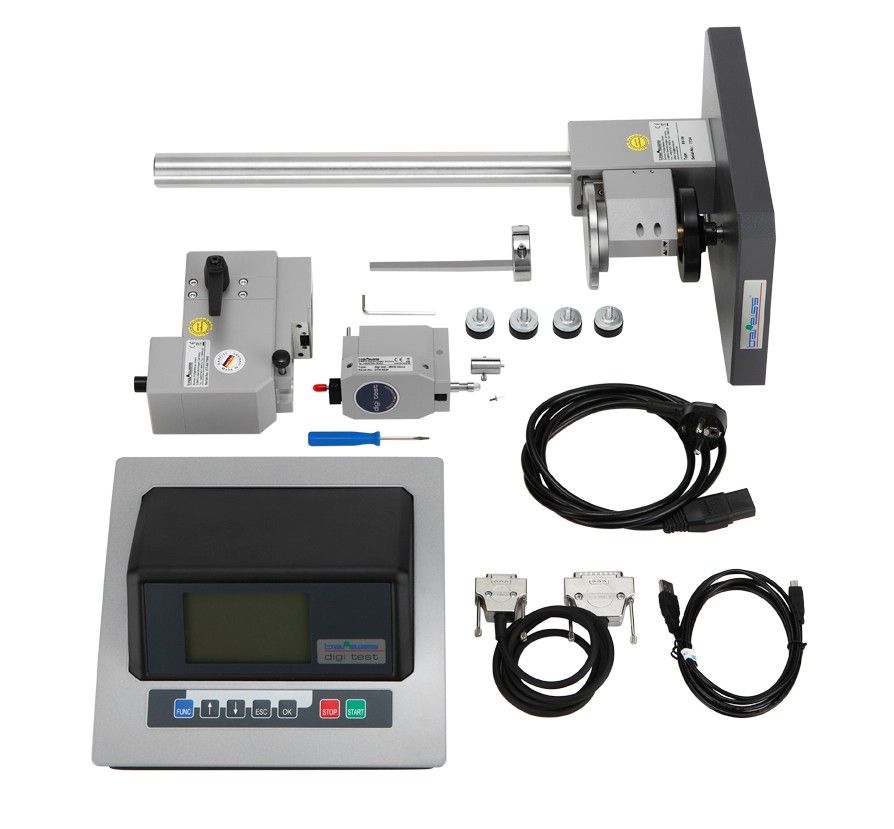

Комплектация
|
Твердомер многофункциональный комбинированный DIGI TEST или DIGI TEST II |
1 шт. (в зависимости от заказа) |
|
Индентор |
от 1 до 4 шт.(в зависимости от заказа) |
|
Зажимное кольцо |
1 шт. |
|
Набор шестигранных ключей |
1 шт. |
|
Дополнительный груз |
1 шт. (в зависимости от заказа) |
|
Руководство по эксплуатации DIGI TEST-01РЭ |
1 шт. |
|
Методика поверки DIGI TEST-01МП |
1 шт. |
