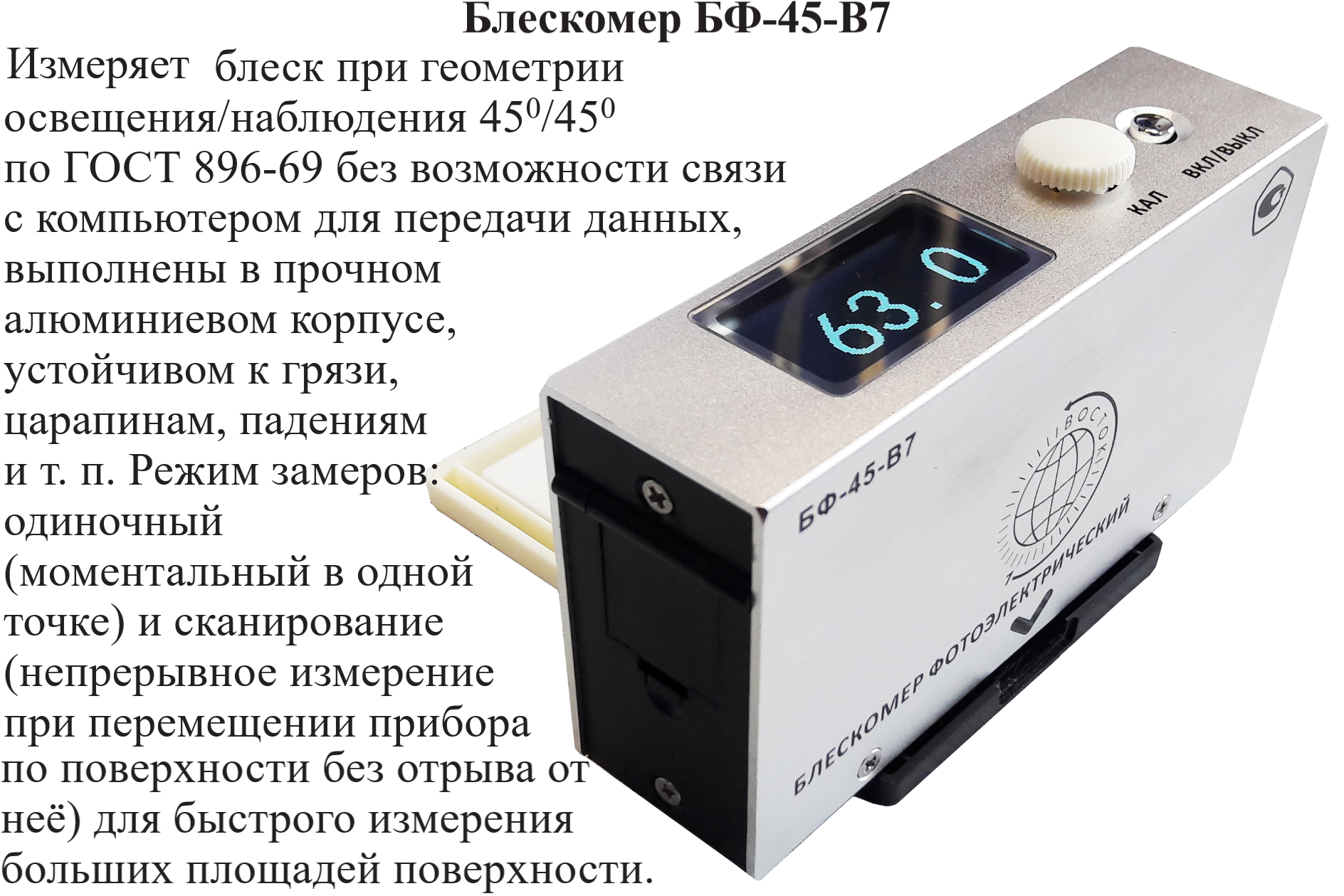

Блескомер одноугловой
Диапазон измерений: 0-70 G
Абсолютная погрешность: <±1,2
Размер измеряемого участка: 10х14 эллипс
В интернет-магазине КИТЕСТ вы можете купить фотоэлектрический одноугловой блескомер БФ-45-В7 от компании «Восток-7».
Прибор используется для определения уровня блеска лаков, красок и эмалей, нанесенных на различные поверхности, а также керамики, пленок, твердого пластика и т. д. Процедура выполняется для числового выражения того, как человек своими глазами воспринимает блеск покрытия.
Замеры проводятся при геометрии освещения в 45° и наблюдения в 45°.
Данная модель предназначена, прежде всего, для работы с плоскими поверхностями, имеющими средний и сильный блеск, а также по ГОСТ 896-69 «Фотоэлектрический метод определения блеска».

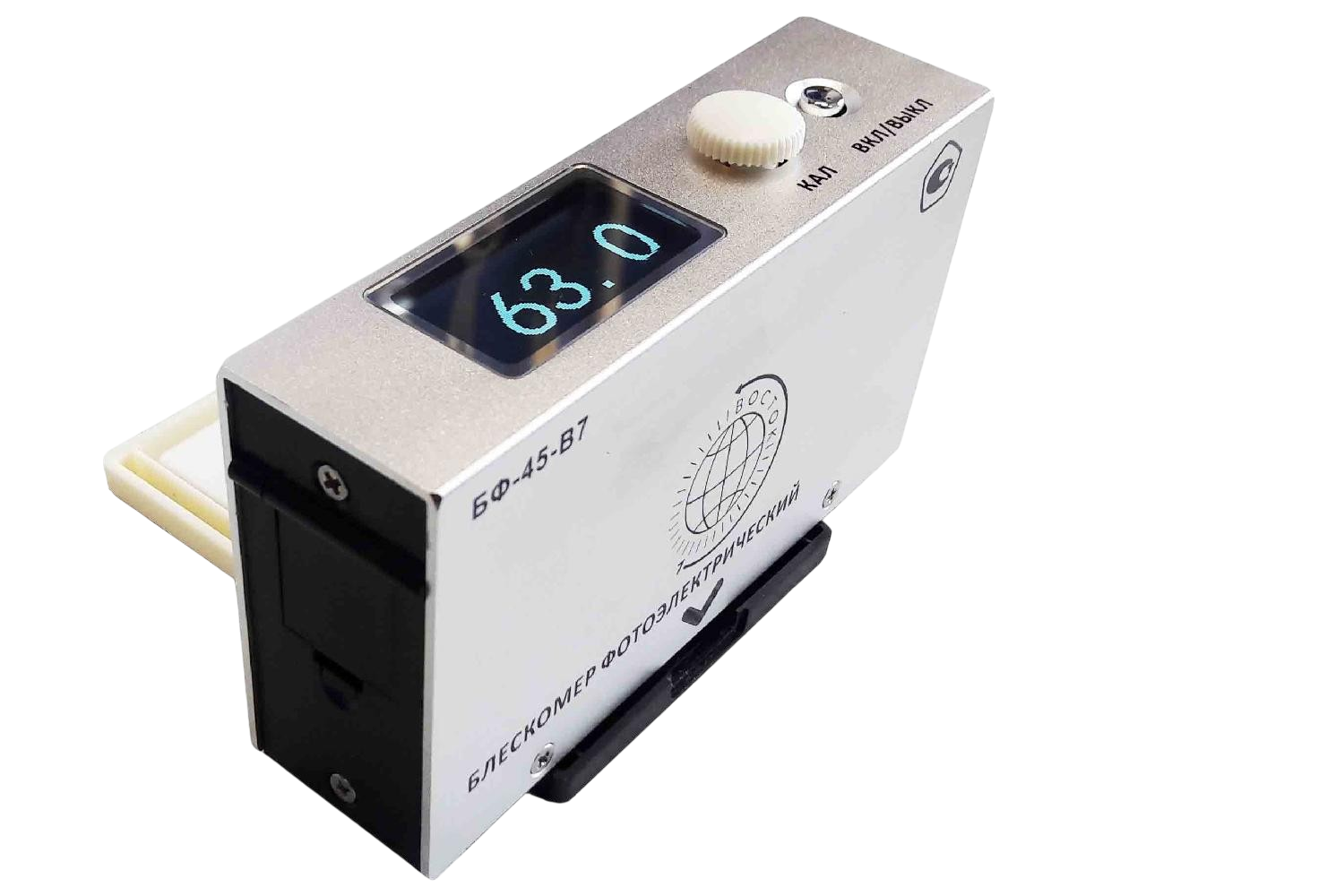

Конструкция
Блескомер БФ-45-В7 представляет собой моноблок, внутри которого находятся:
- источник параллельного пучка света, оснащенный оптическим коллиматором;
- фотоприемник с фотодиодом и коллиматором;
- аналого-цифровой преобразователь;
- схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки.
Оптические оси на всех оптических элементах находятся в одной плоскости, расположенной под углом 90° относительно исследуемой поверхности, а ось источника света – под углом 60° от нормали к измеряемой поверхности.
Ось фотоприемника находится под углом 45° от нормали к измеряемой поверхности.
Все элементы прибора находятся в корпусе из алюминия, который устойчив к падениям, загрязнениям и царапинам.

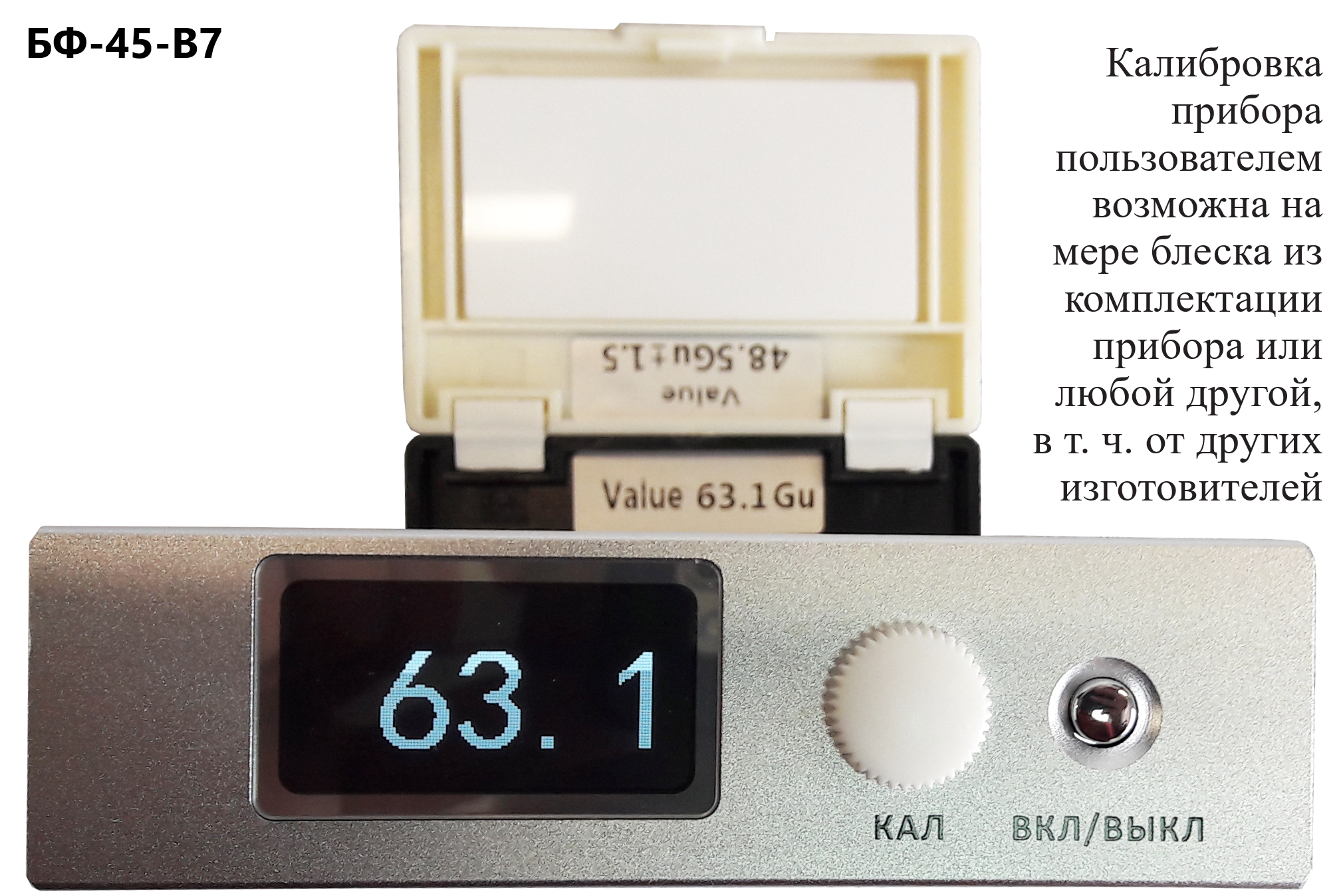

Калибровка
В комплект входит двойная эталонная мера блеска поверхности (из белой керамики и мориона), которая используется для самостоятельной настройки и проверки блескомера перед началом работы. Также можно воспользоваться эталоном от другого производителя.
Принцип действия
Блескомер работает по технологии фотоэлектрического измерения интенсивности отраженного потока света.
Имеется два режима работы:
- одиночный – замер выполняется моментально в одной точке;
- сканирование – замер выполняется непрерывно. Для этого оператору нужно перемещать блескомер, не отрывая его от измеряемой поверхности. Такой режим подходит для работы с большими объектами.
Возможность подключения к ПК для обмена данными не предусмотрена.
Показатель блеска (GU, Gloss Unit – единица блеска) – это значение отражения поверхности относительно эталона, выполненного из черного увиолевого стекла.
При отсутствии понимания того, какой блескомер больше всего подходит для вашей задачи, проведите замер от угла освещения в 45° и воспользуйтесь таблицей, приведенной ниже:
| Уровень блеска | Угол освещения 60° | Геометрия измерений | Тип блеска поверхности (материал) |
| Высокий | >70 GU | 20° | Глянцевый блеск: поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии |
| Выше среднего | >40 GU | 45° | Средне- и сильно блестящие поверхности (а также по ГОСТ 896-69) |
| Средний | 10-70 GU | 60° | Полуматовые или полуглянцевые поверхности: средний уровень блеска, (пластики и полимеры по ISO 2813) |
| Низкий | >10 GU | 85° | Матовые поверхности с очень низкой степенью глянца (бумага, фактурный пластик, лаки soft touch) |
Примечание. Анодированный алюминий и другие металлы – это поверхности с повышенной отражательной способностью. В случае с неметаллами при увеличении угла падения повышается коэффициент отражения. Для металлов это явление характерно не всегда.
В результате двойного отражения свет частично отражается на покрытии и на металле под ним. Чтобы измерение таких поверхностей было точным, измерение нужно проводить под углами 20°, 60° и 85°.
Поверка
Данная модель не внесена в Государственный реестр средств измерений РФ, поэтому поверка не проводится.
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой блескомера с поверкой БФ-45-В7, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
БФ-45-В7 |
|
Тип геометрии измерения |
45° |
|
Размер измеряемого участка, мм |
10х14 эллипс |
|
Диапазон показаний, единиц блеска (GU) |
0-199,9 |
|
Диапазон измерений, единиц блеска (G) |
0-70 |
|
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
<±0,4 |
|
Пределы допускаемой абсолютной погрешности измерений блеска, единиц блеска (GU) |
<±1,2 |
|
Разрешение (GU) |
0,1 |
|
Режим замеров |
Одиночный и сканирование |
|
Экранная статистика значений из серии измерений: среднее и среднеквадратическое |
- |
|
Калибровка |
Ручная |
|
Размер ЖК-дисплея, мм |
35х15 |
|
Память, к-во замеров |
- |
|
Передача данных на ПК через USB |
- |
|
Звуковой сигнал измерения (зуммер) |
+ |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
0-40
≤85 |
|
Электропитание осуществляется от элемента питания АА напряжением, В*к-во |
1,5*1 |
|
Автоотключение прибора, мин. |
1,5 |
|
Длительность непрерывной работы, ч |
60 |
|
Габаритные размеры (длина × ширина × высота), мм, не более |
114х32х64 |
|
Масса, г, не более |
300 |
|
Материал корпуса |
алюминий |
|
Срок службы, лет, не менее |
10 |
|
Соответствие международным стандартам |
ASTM-C346; ASTM-2767 |
|
Соответствие ГОСТ |
ГОСТ 896-69 |

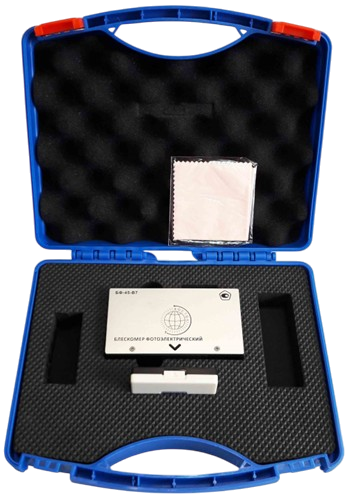

Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блескомер фотоэлектрический |
|
1 шт. (по заказу) |
| Установочная (настроечная) мера блеска поверхности | - | 1 компл. |
| Тканевая протирочная салфетка из микрофибры | - | 1 шт. |

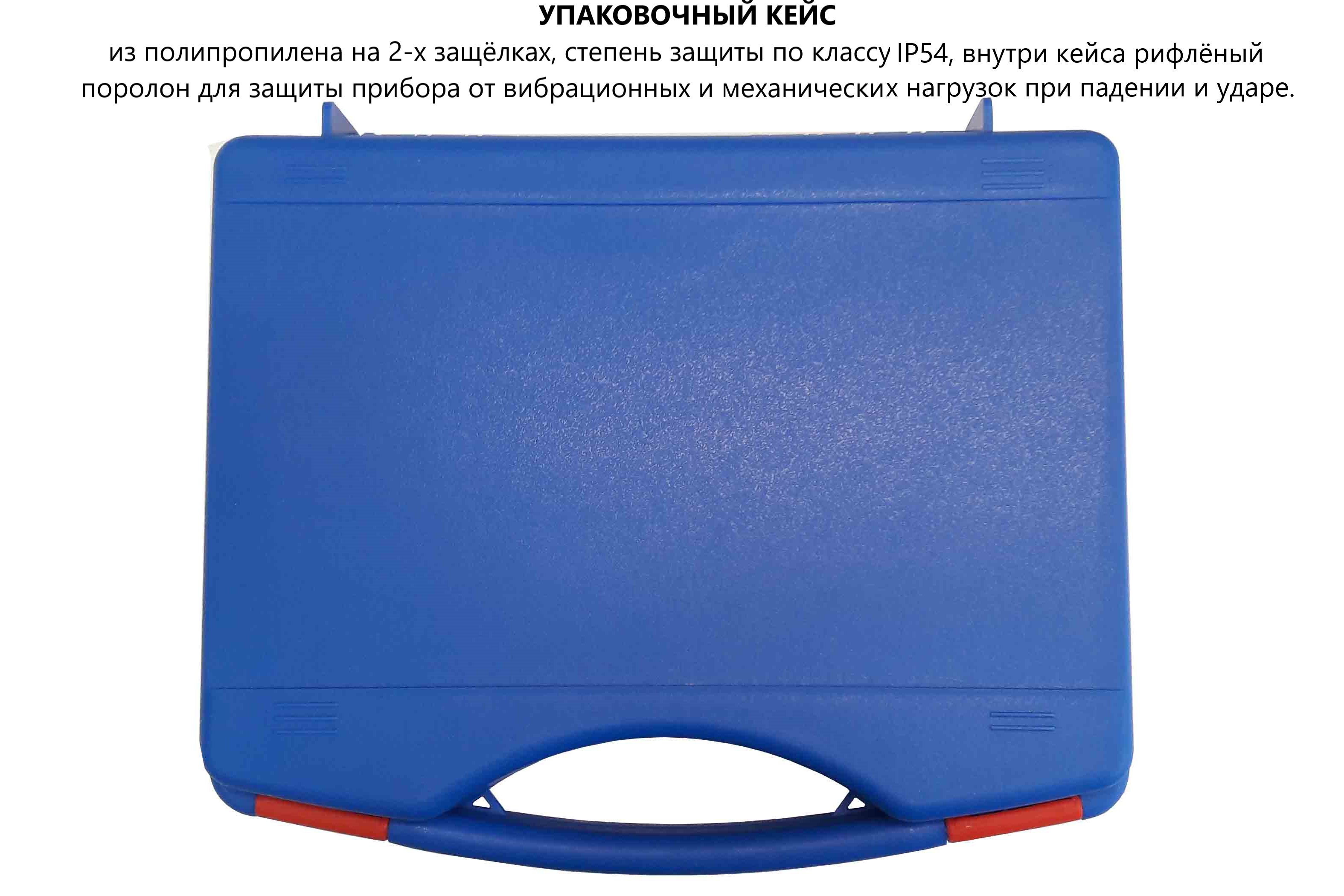

| Футляр - упаковочный кейс | - | 1 шт. |
| Защитный чехол-держатель | - | 1 шт.* |
| CD диск или флэшка с программным обеспечением и USB кабель | - | 1 компл.* |
| Установочная (настроечная) мера блеска поверхности (дополнительная) | - | (по заказу) |
| Элемент питания (аккумулятор или батарея) | Тип АА | (по заказу) |
| Руководство по эксплуатации, объединённое с Паспортом | РЭП.БЛ.13.2021 | 1 экз. |
| * - только для отдельных модификаций согласно техническим характеристикам | ||
