Блескомер одноугловой
Диапазон измерений: 0-99,9
Абсолютная погрешность: <±1,2
Размер измеряемого участка: 8х16 эллипс
В интернет-магазине КИТЕСТ вы можете купить фотоэлектрический трехугловой блескомер БФ-20-60-85-В7 (без поверочного свидетельства) от компании «Восток-7».
Прибор используется для определения уровня блеска лаков, красок и эмалей, нанесенных на различные поверхности, а также керамики, пленок, твердого пластика и т. д. Процедура выполняется для числового выражения того, как человек своими глазами воспринимает блеск покрытия.
Замеры проводятся при трех углах освещения и наблюдения: 20°, 60°, 85°.
Конструкция

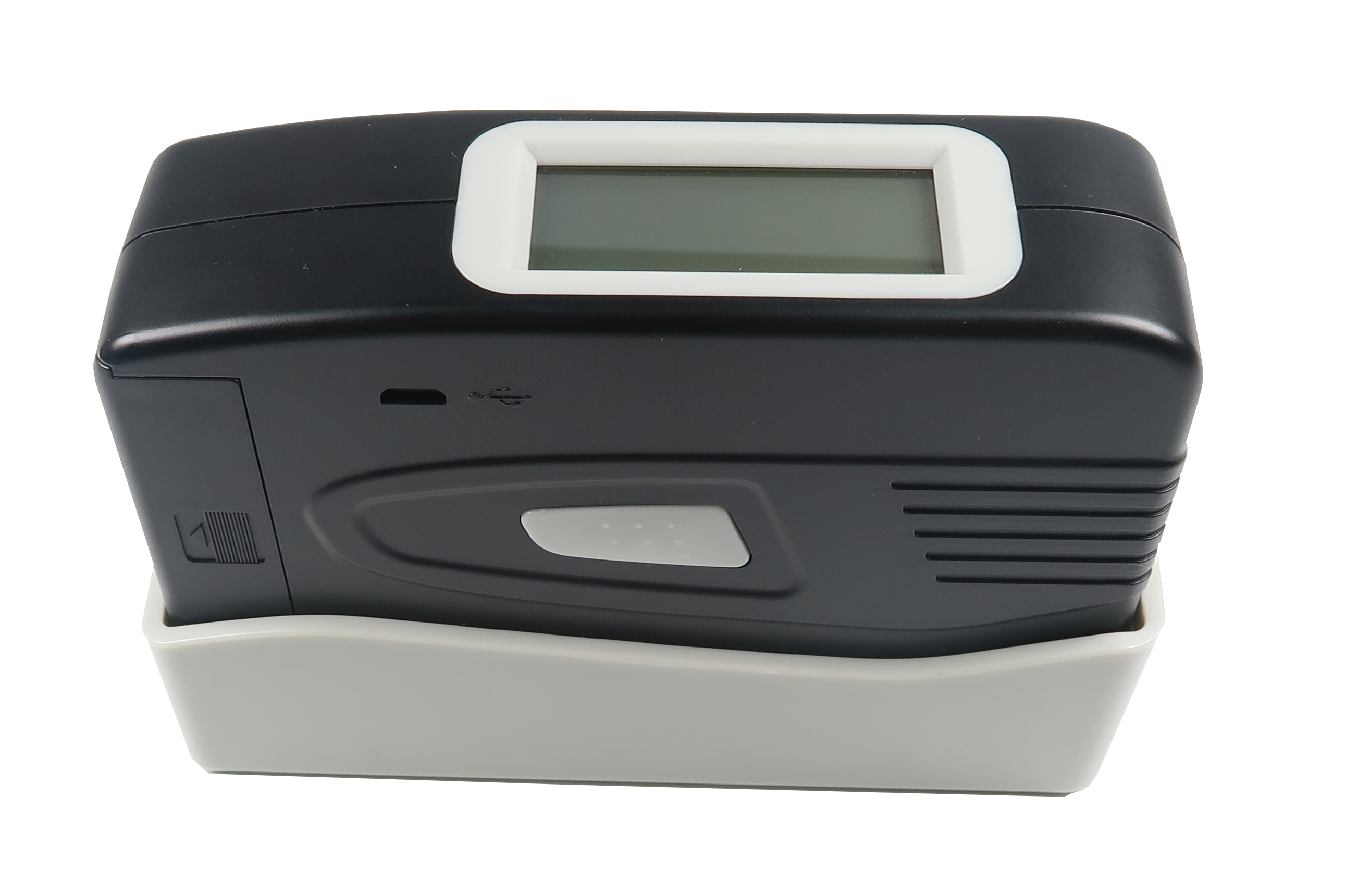

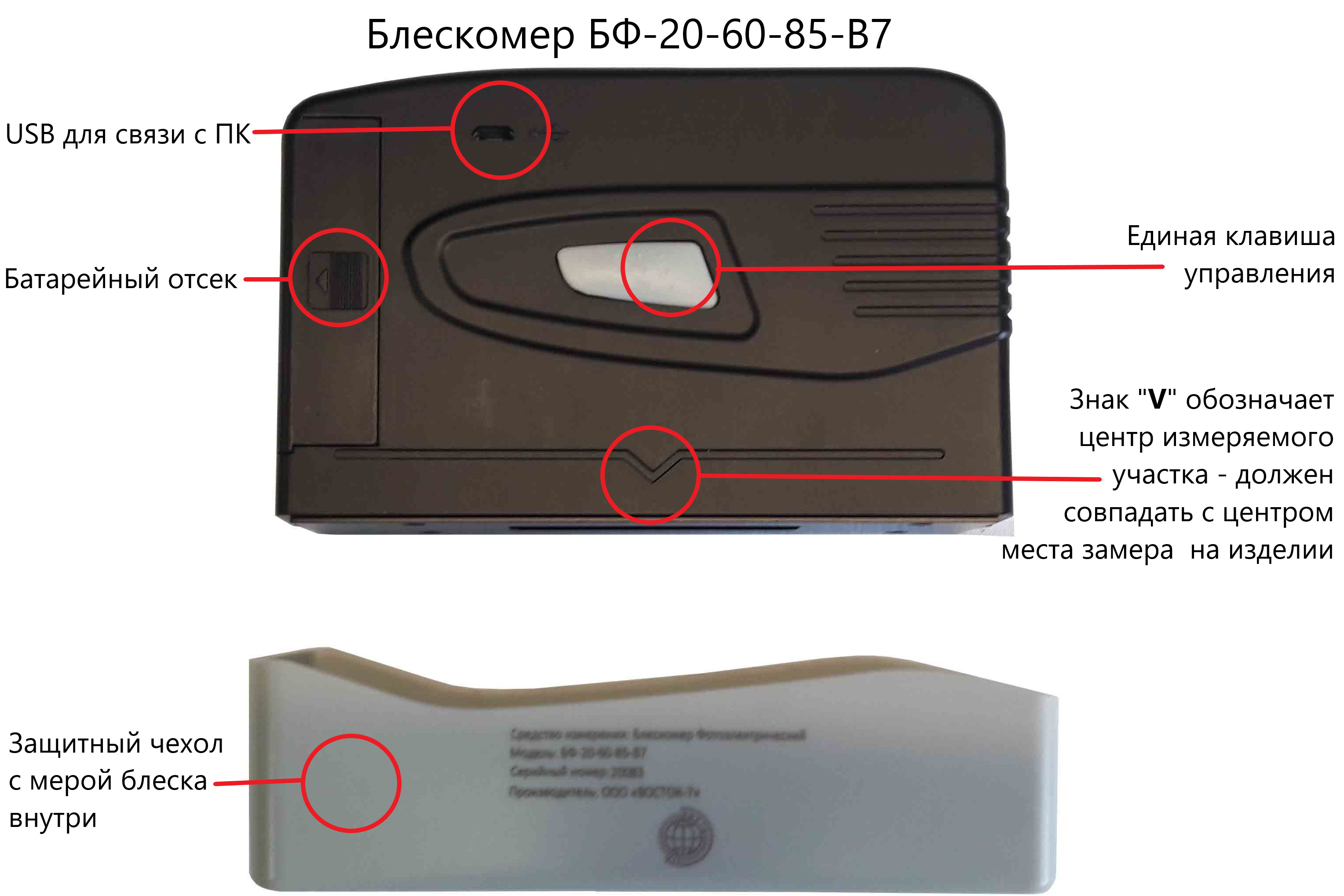

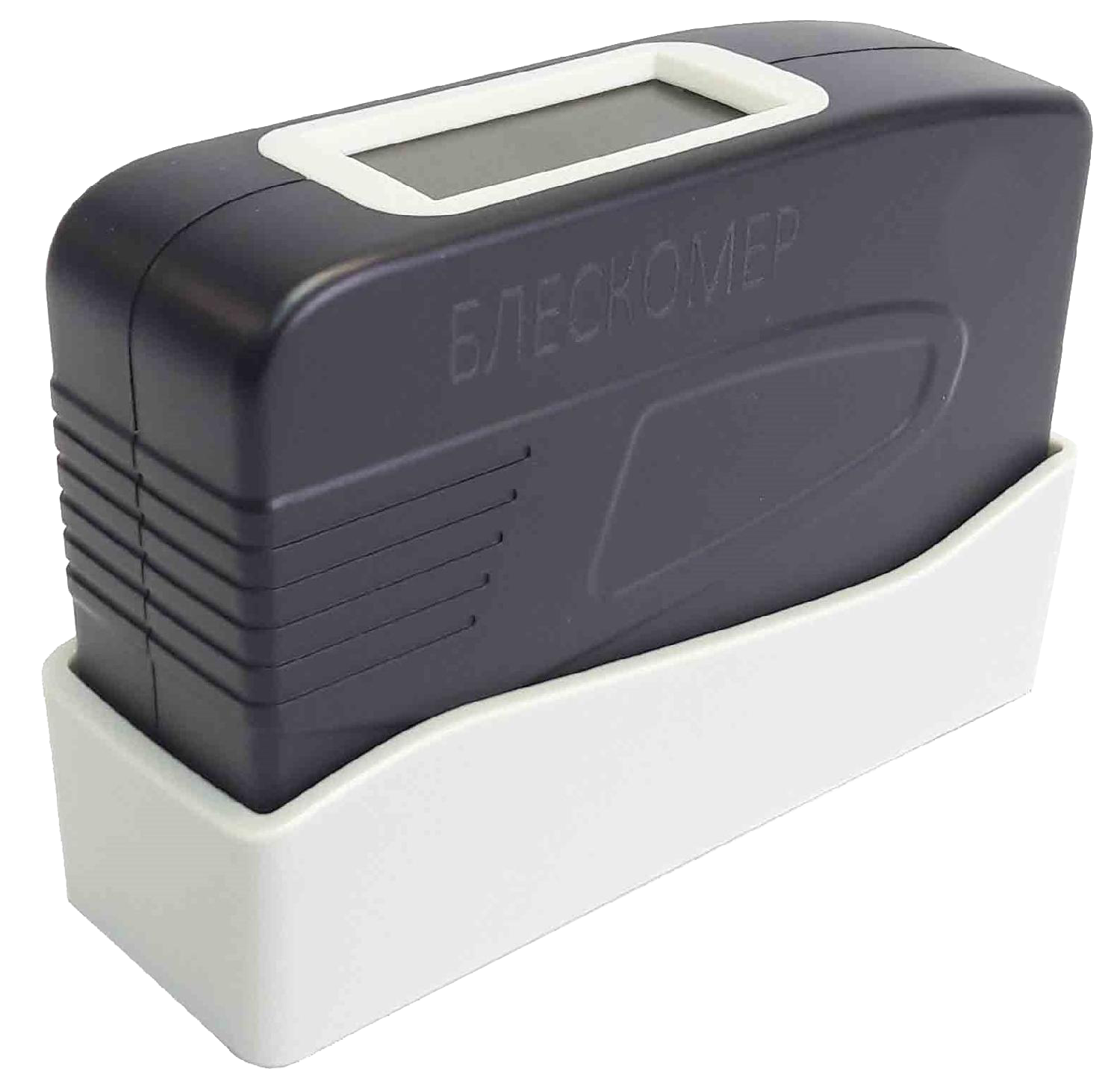

Блескомер БФ-20-60-85-В7 представляет собой моноблок, внутри которого находятся:
- источник параллельного пучка света, оснащенный оптическим коллиматором;
- фотоприемник с фотодиодом и коллиматором;
- аналого-цифровой преобразователь;
- схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки.
Оптические оси на всех оптических элементах находятся в одной плоскости, расположенной под углом 90° относительно исследуемой поверхности, а ось источника света – под углом 60° от нормали к измеряемой поверхности.
Ось фотоприемника находится под углом 20°/60°/85° от нормали к измеряемой поверхности.
Калибровка

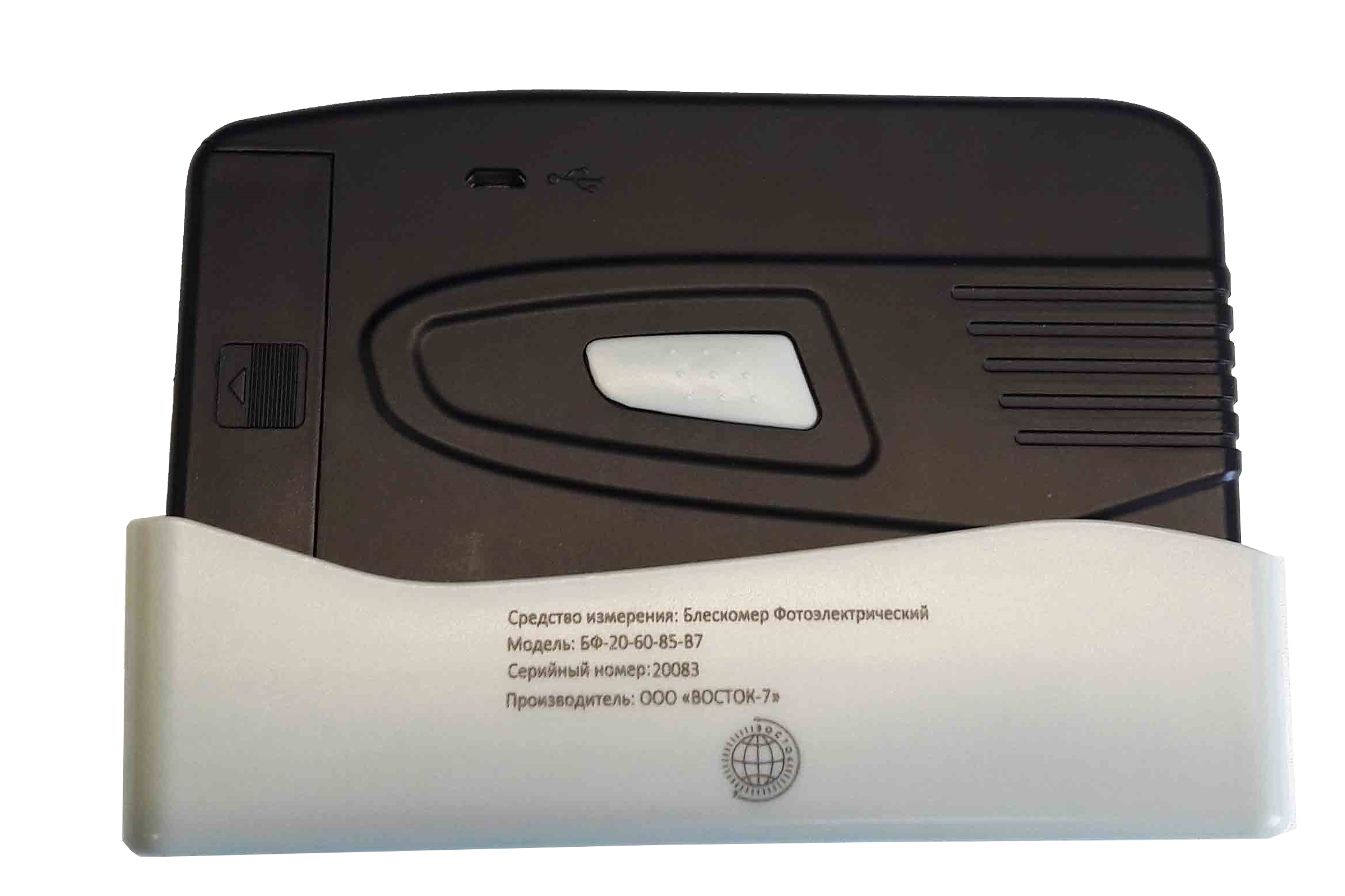

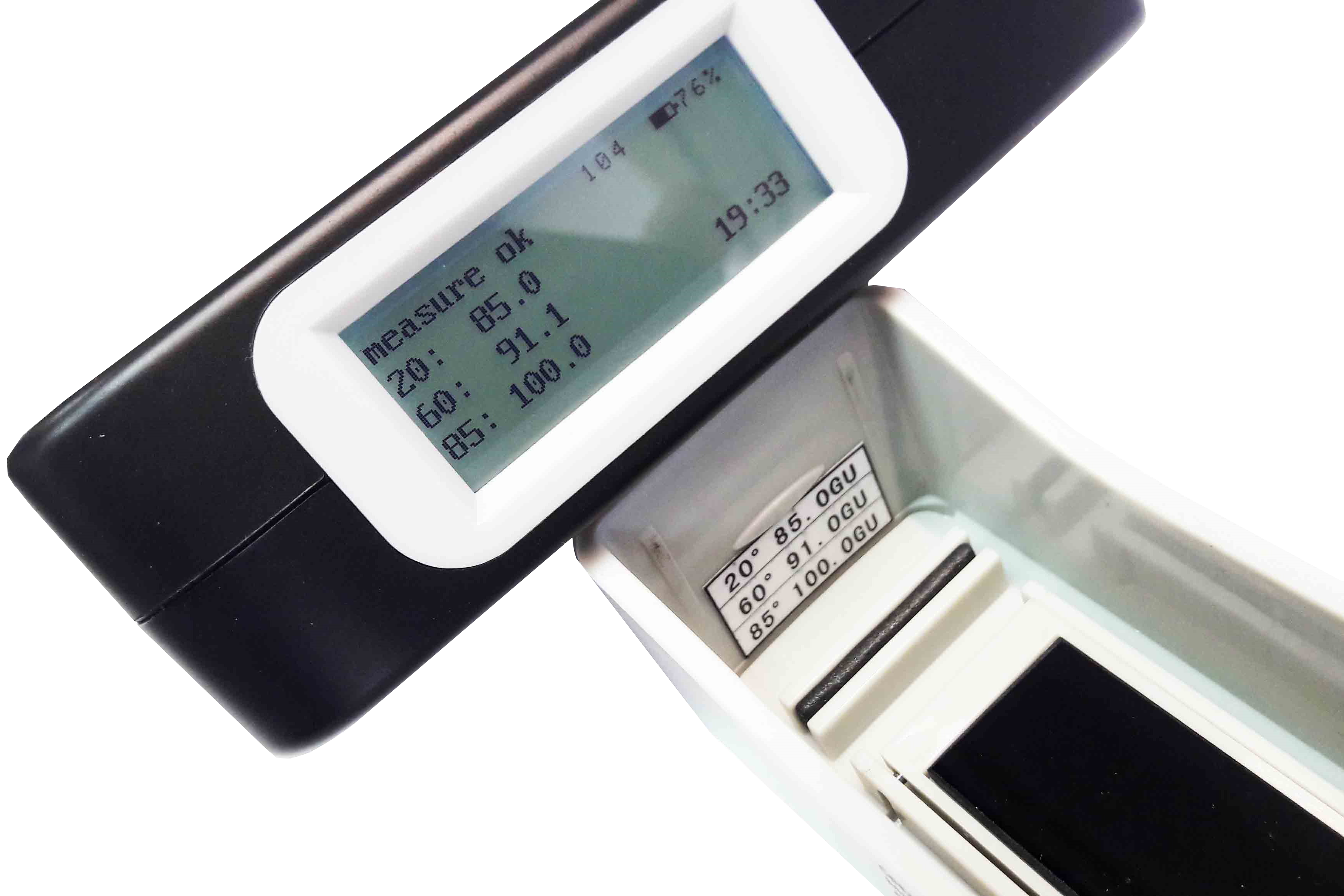

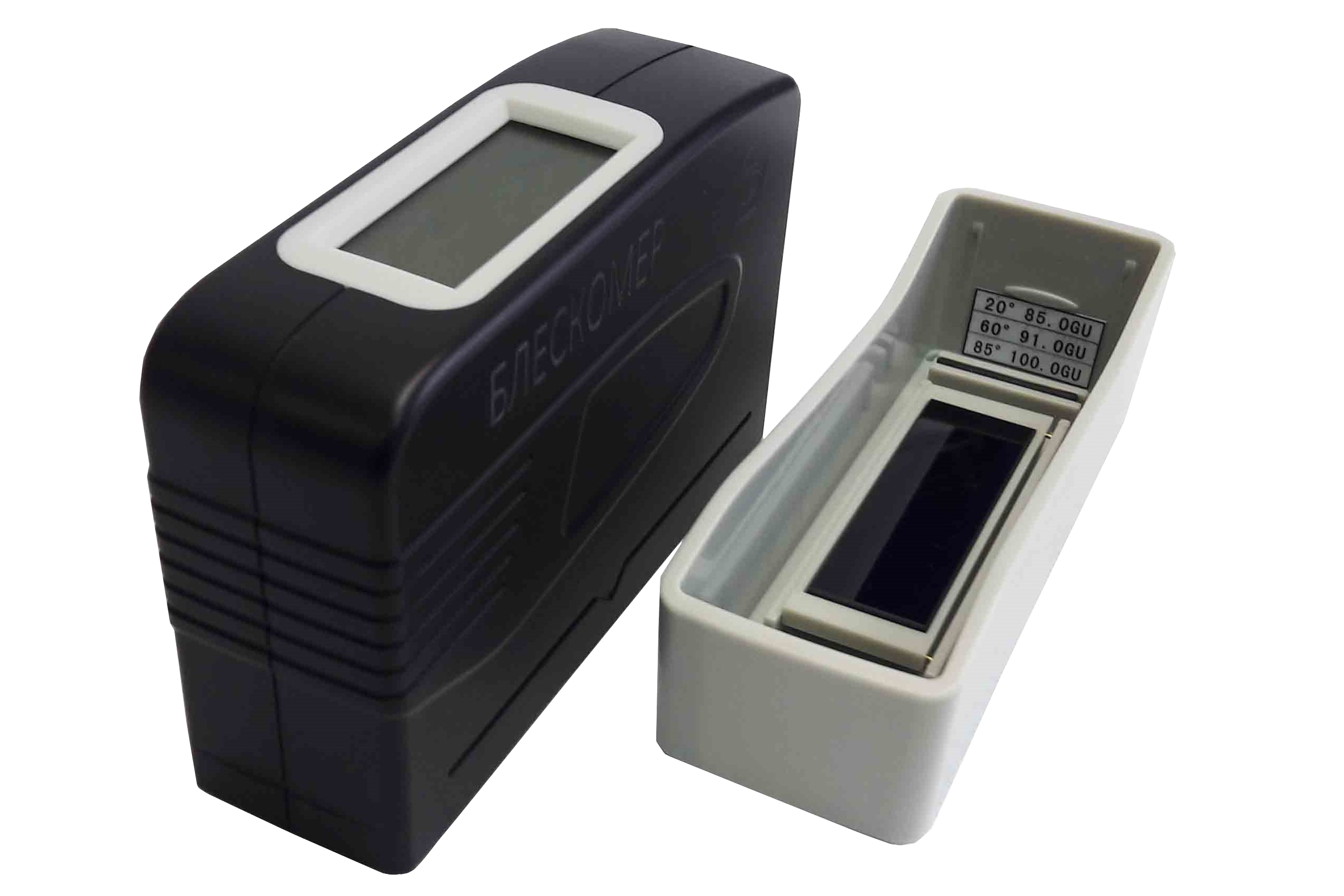

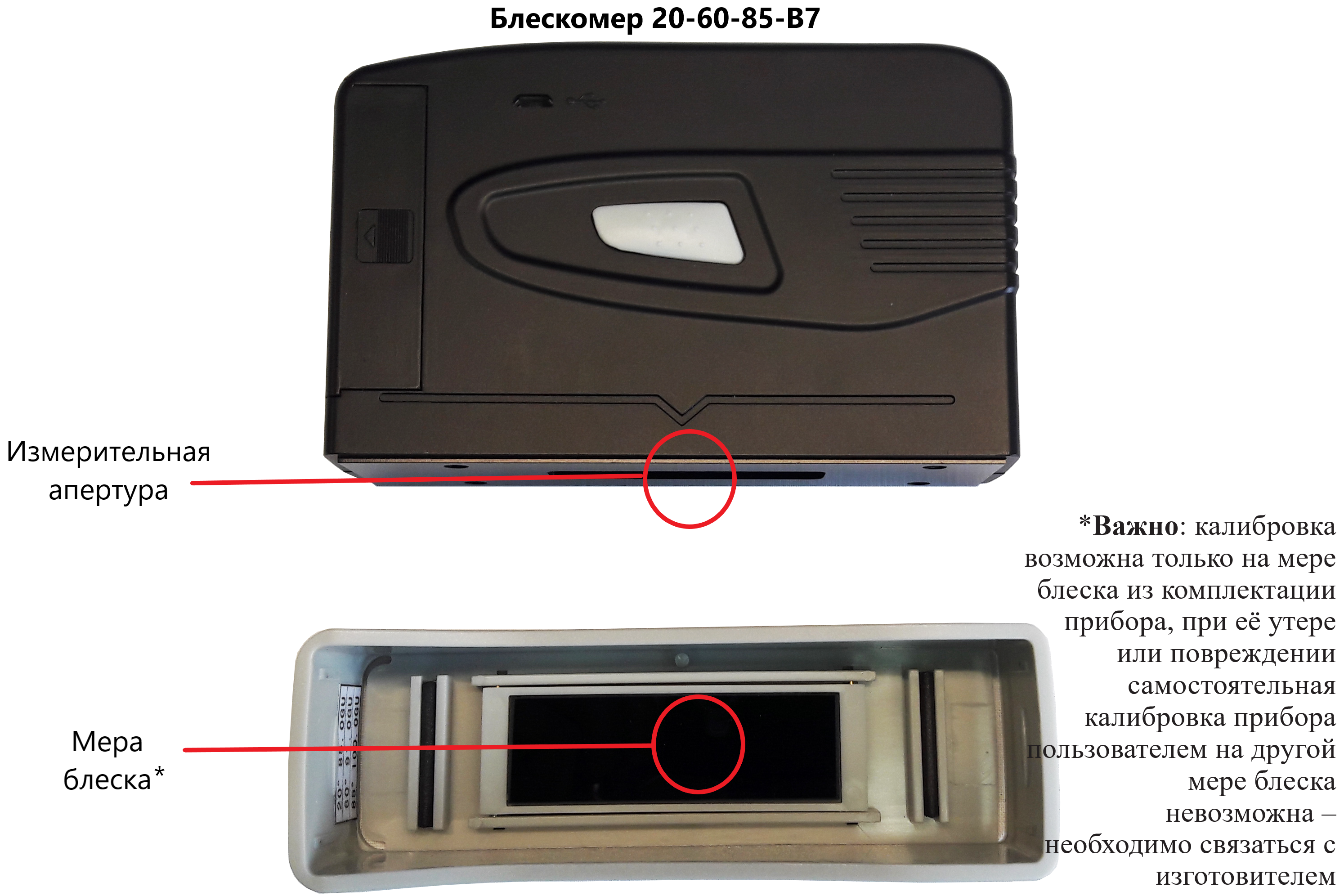

Одинарная калибровочная мера из черного полированного стекла вмонтирована в защитную крышку-держатель.
Для того чтобы запустить процесс калибровки, оператору достаточно нажать клавишу на блескомере, не снимая защитную крышку с эталоном. Встроенное ПО автоматически проведет эту процедуру.
Самостоятельная калибровка прибора возможна только с помощью меры, входящей в комплект.
Принцип действия
Блескомер работает по технологии фотоэлектрического измерения интенсивности отраженного потока света.

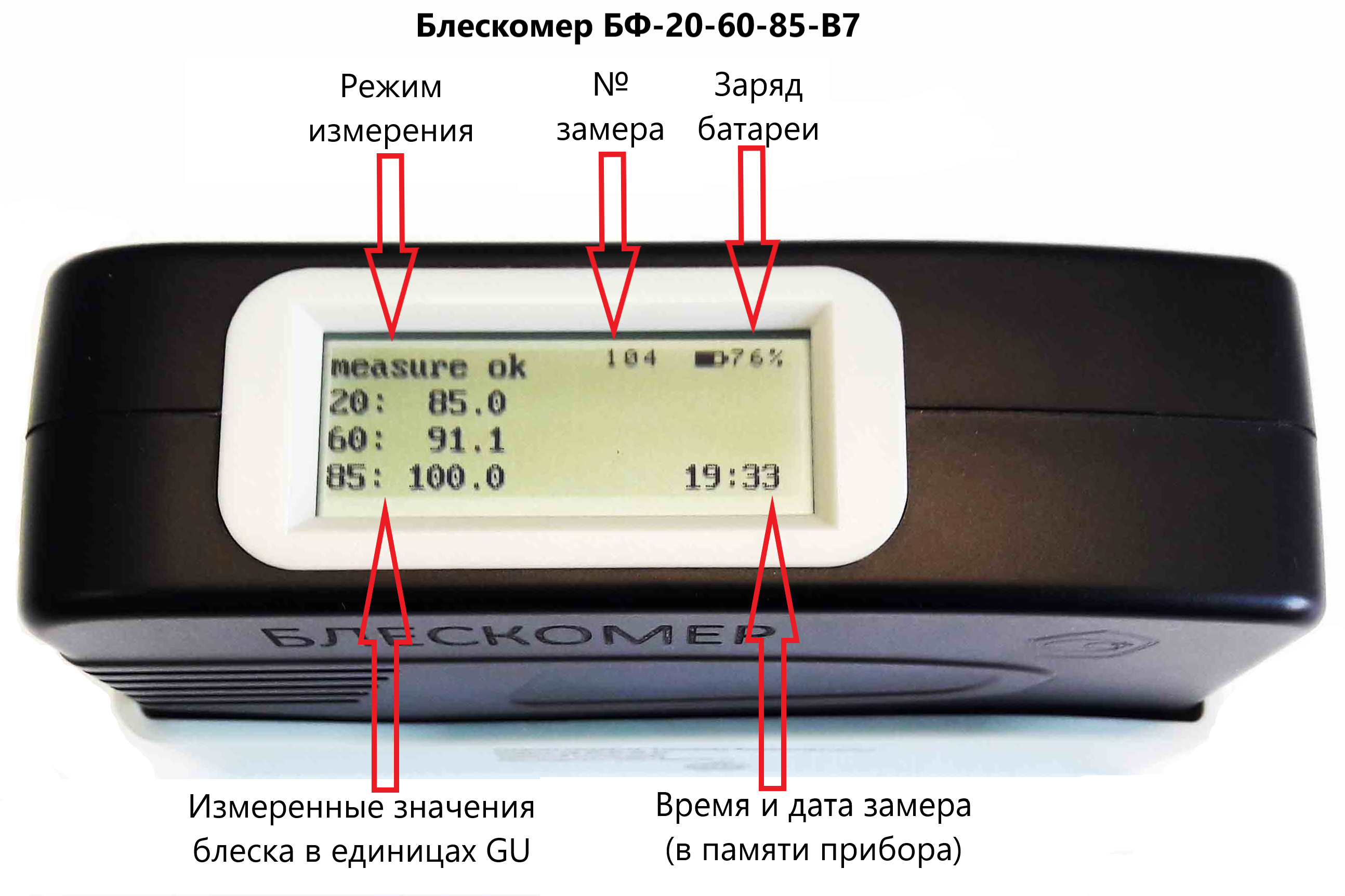

Модель БФ-20-60-85-В7 работает только в одиночном режиме – замер выполняется моментально в одной точке. Возможно подключение к компьютеру через USB-порт для передачи данных, последующего их анализа с помощью ПО и печати.
Показатель блеска (GU, Gloss Unit – единица блеска) – это значение отражения поверхности относительно эталона, выполненного из черного увиолевого стекла.
При отсутствии понимания того, какой блескомер больше всего подходит для вашей задачи, проведите замер от угла освещения в 60° и воспользуйтесь таблицей, приведенной ниже:
| Уровень блеска | Угол освещения 60° | Геометрия измерений | Тип блеска поверхности (материал) |
| Высокий | >70 GU | 20° | Глянцевый блеск: поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии |
| Выше среднего | >40 GU | 45° | Средне- и сильно блестящие поверхности (а также по ГОСТ 896-69) |
| Средний | 10-70 GU | 60° | Полуматовые или полуглянцевые поверхности: средний уровень блеска, (пластики и полимеры по ISO 2813) |
| Низкий | >10 GU | 85° | Матовые поверхности с очень низкой степенью глянца (бумага, фактурный пластик, лаки soft touch) |
Примечание. Анодированный алюминий и другие металлы – это поверхности с повышенной отражательной способностью. В случае с неметаллами при увеличении угла падения повышается коэффициент отражения. Для металлов это явление характерно не всегда.
В результате двойного отражения свет частично отражается на покрытии и на металле под ним. Чтобы измерение таких поверхностей было точным, измерение нужно проводить под углами 20°, 60° и 85°.
Применение
С помощью блескомеров серии БФ-20-60-85 можно работать с плоскими поверхностями, имеющими различную степень блеска:
- низкий – матовые поверхности с низким глянцем: бумага, фактурный пластик, тактильный лак (Soft Touch);
- средний – полуматовые и полуглянцевые поверхности: пластмассы и полимеры, соответствующие ISO 2813;
- высокий – поверхности, обладающие зеркальным блеском: окрашенные металлы, глянцевые полиграфические изделия.
Поверка
Данная модель не внесена в Государственный реестр средств измерений РФ, поэтому поверка не проводится.
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой блескомера без поверки БФ-20-60-85, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
БФ-20-60-85-В7 |
|
Тип геометрии измерения |
20°, 60°, 85° |
|
Размер измеряемого участка, мм |
8х16 эллипс |
|
Диапазон показаний, единиц блеска (GU) |
0-200 |
|
Диапазон измерений, единиц блеска (G) |
0-99,9 |
|
Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
<±0,4 |
|
Пределы допускаемой абсолютной погрешности измерений блеска, единиц блеска (GU) |
<±1,2 |
|
Разрешение (GU) |
0,1 |
|
Режим замеров |
Одиночный |
|
Экранная статистика значений из серии измерений: среднее и среднеквадратическое |
- |
|
Калибровка |
Авто |
|
Размер ЖК-дисплея, мм |
47x19 |
|
Память, к-во замеров |
734 |
|
Передача данных на ПК через USB |
+ |
|
Звуковой сигнал измерения (зуммер) |
+ |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
0-40
≤85 |
|
Электропитание осуществляется от элемента питания АА напряжением, В*к-во |
1,5*1 |
|
Автоотключение прибора, мин. |
1 |
|
Длительность непрерывной работы, ч |
|
|
Габаритные размеры (длина × ширина × высота), мм, не более |
136х91х46 |
|
Масса, г, не более |
380 |
|
Материал корпуса |
пластик |
|
Срок службы, лет, не менее |
7 |
|
Соответствие международным стандартам |
ISO 2813; ISO 7668; ASTM D523; DIN-67530 |
|
Соответствие ГОСТ |
ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) |

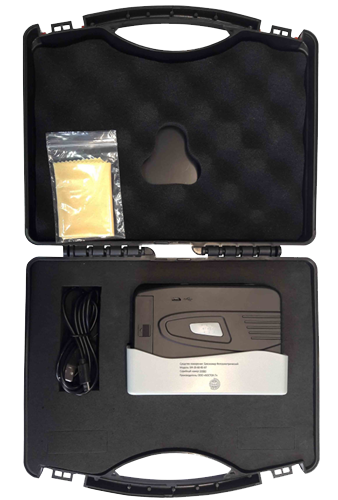

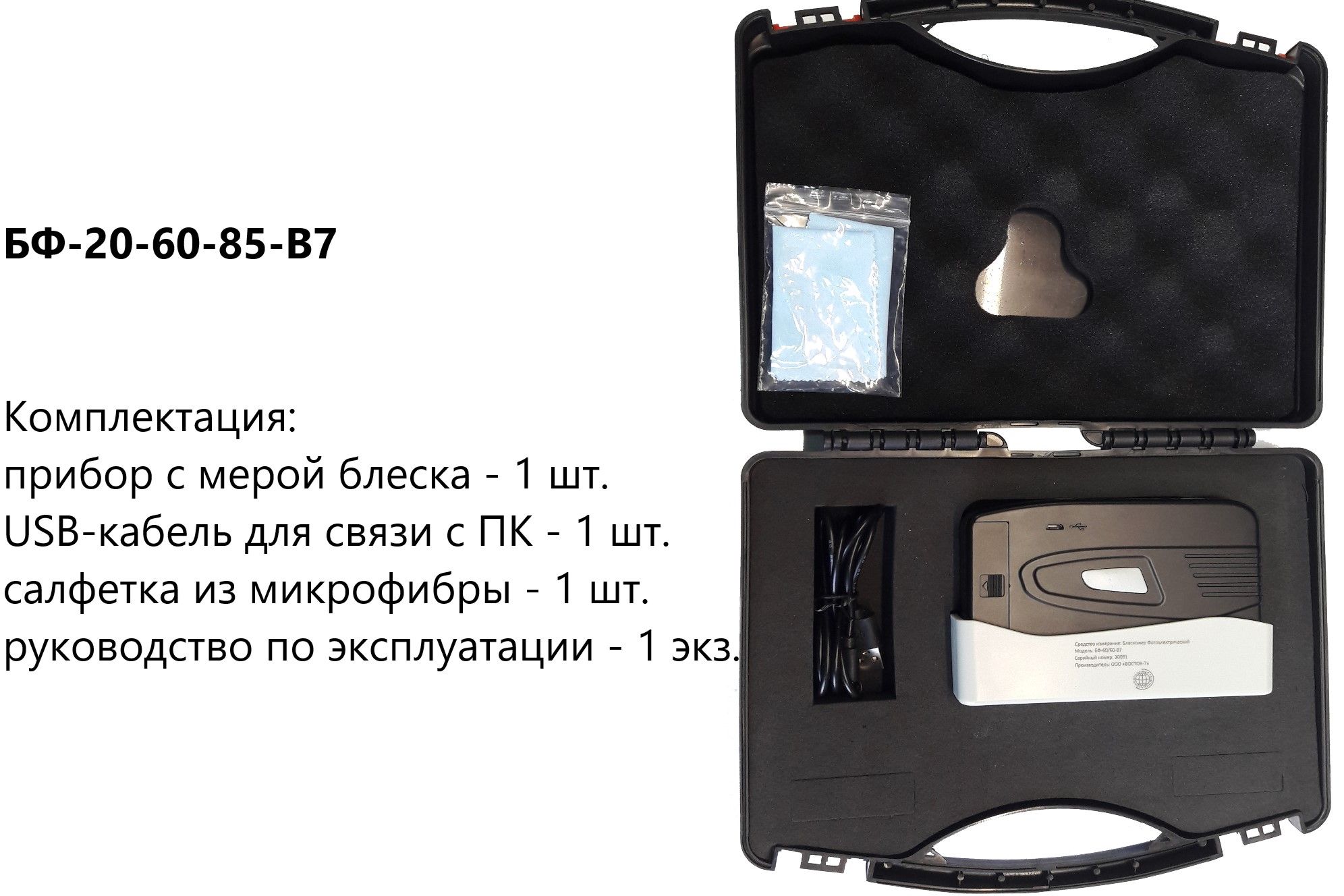

Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блескомер фотоэлектрический |
|
1 шт. (по заказу) |
| Установочная (настроечная) мера блеска поверхности | - | 1 компл. |
| Тканевая протирочная салфетка из микрофибры | - | 1 шт. |
| Футляр - упаковочный кейс | - | 1 шт. |
| Защитный чехол-держатель | - | 1 шт.* |
| CD диск или флэшка с программным обеспечением и USB кабель | - | 1 компл.* |
| Установочная (настроечная) мера блеска поверхности (дополнительная) | - | (по заказу) |
| Элемент питания (аккумулятор или батарея) | Тип АА | (по заказу) |
| Руководство по эксплуатации, объединённое с Паспортом | РЭП.БЛ.13.2021 | 1 экз. |
| * - только для отдельных модификаций согласно техническим характеристикам | ||
