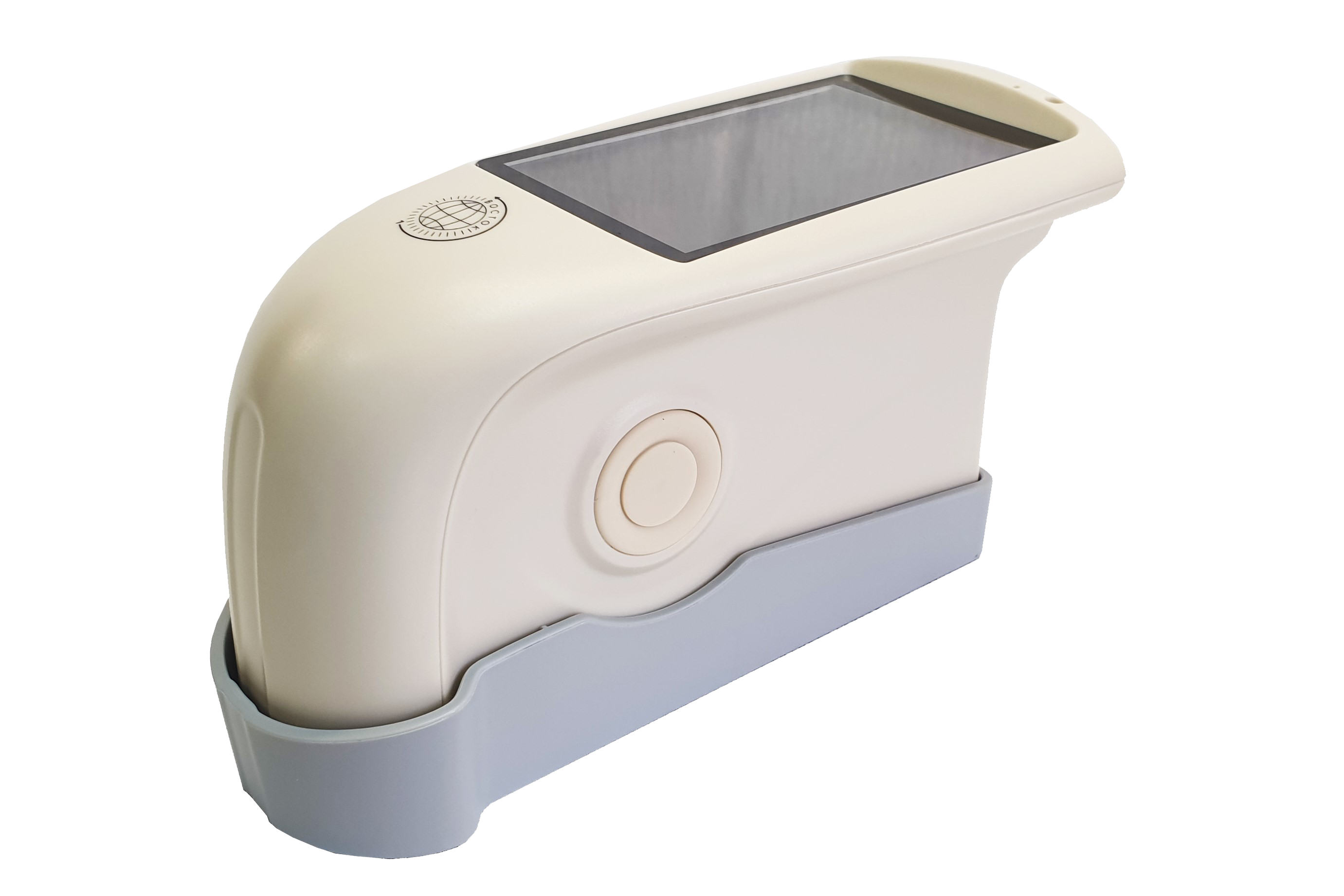

Блескомер трехугловой
Диапазон измерений: от 4,0 до 100,0
Абсолютная погрешность: ±4
Размер измеряемого участка: 10х10; 9х15; 5х36
В интернет-магазине КИТЕСТ вы можете купить фотоэлектрический трехугловой блескомер БФ-20-60-85-В7-268Н от компании «Восток-7».
Прибор используется для определения уровня блеска лаков, красок и эмалей, нанесенных на различные поверхности, а также керамики, пленок, твердого пластика и т. д. Процедура выполняется для числового выражения того, как человек своими глазами воспринимает блеск покрытия.
Замеры проводятся при трех углах освещения и наблюдения: 20°, 60°, 85°.

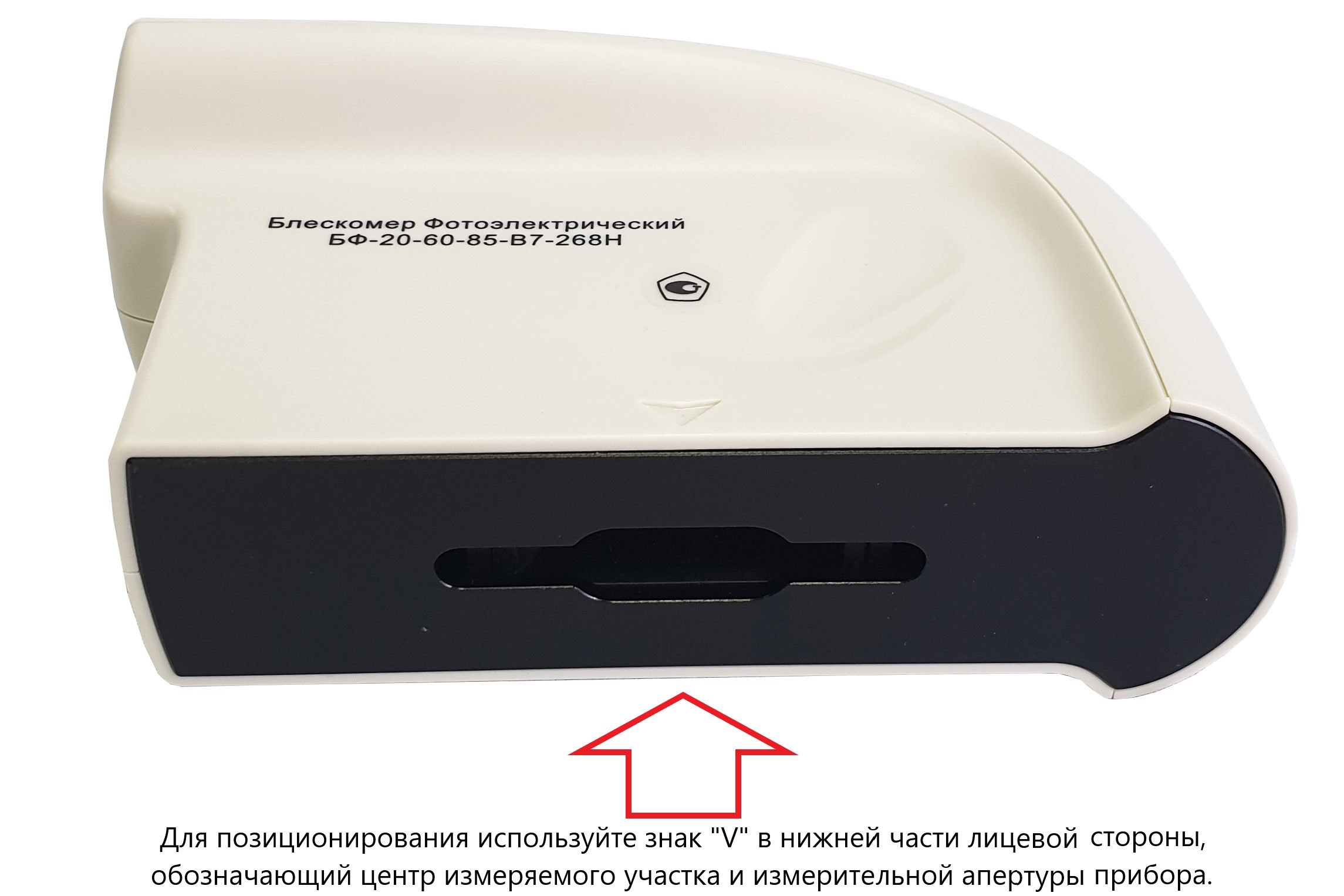

Формы и величины измеряемых участков
- Для углов освещения и наблюдения 20° – круг диаметром до 10 мм.
- Для углов освещения и наблюдения 60° – эллипс величиной до 9х15 мм.
- Для углов освещения и наблюдения 85° – эллипс величиной до 5х36 мм.
Конструкция

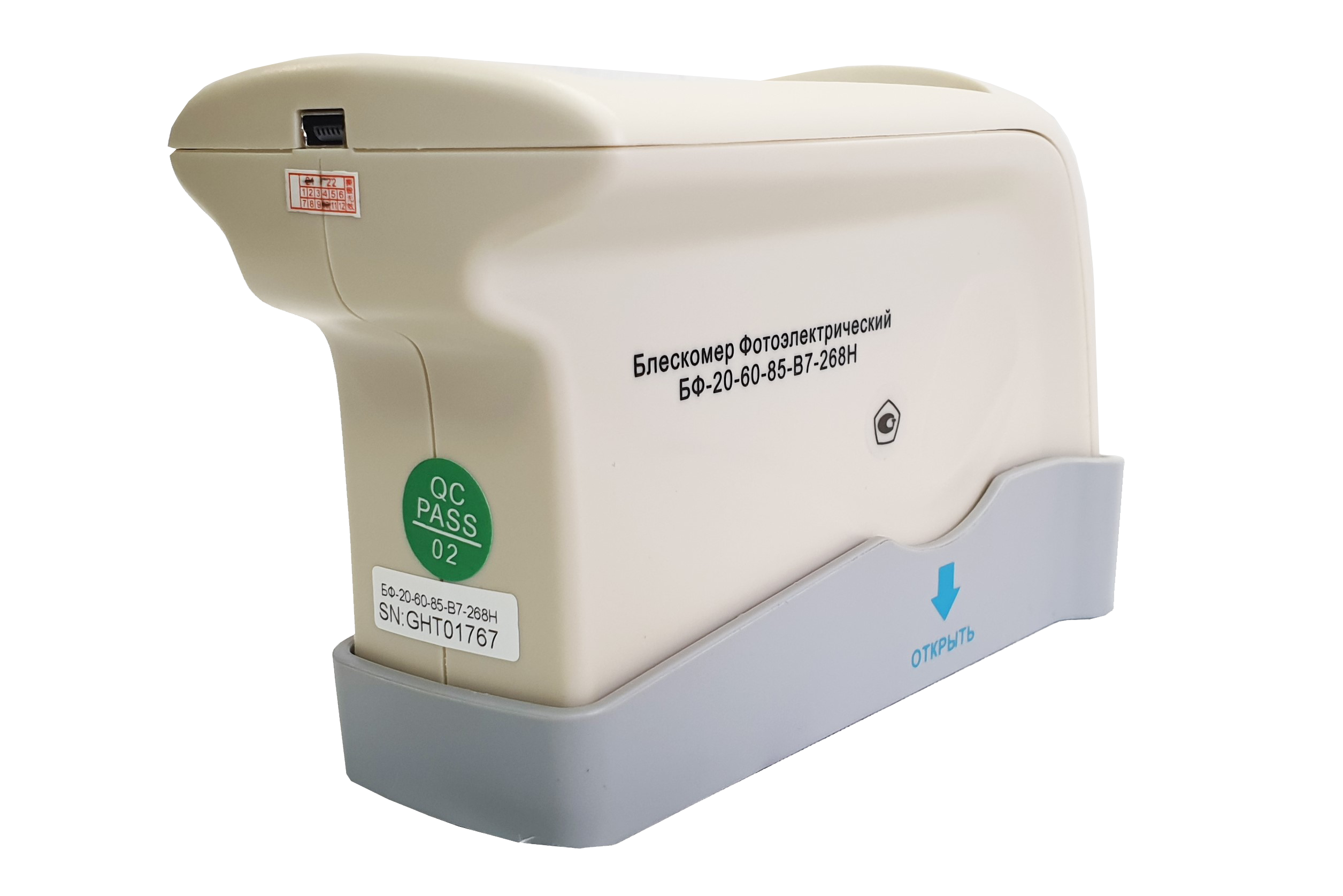

Блескомер БФ-20-60-85-В7-268Н представляет собой моноблок, внутри которого находятся:
- источник параллельного пучка света, оснащенный оптическим коллиматором;
- фотоприемник с фотодиодом и коллиматором;
- аналого-цифровой преобразователь;
- схемы стабилизации питания и усиления фототока приемника излучения с органами регулировки;
- литиевый аккумулятор;
- сенсорный жидкокристаллический экран размером 7,4x4,9 см.
Оптические оси на всех оптических элементах находятся в одной плоскости, расположенной под углом 90° относительно исследуемой поверхности, а ось источника света – под углом 20°/60°/85° от нормали к измеряемой поверхности.
Ось фотоприемника находится под углом 60° от нормали к измеряемой поверхности.
Все элементы прибора находятся в корпусе из пластика.
Калибровка

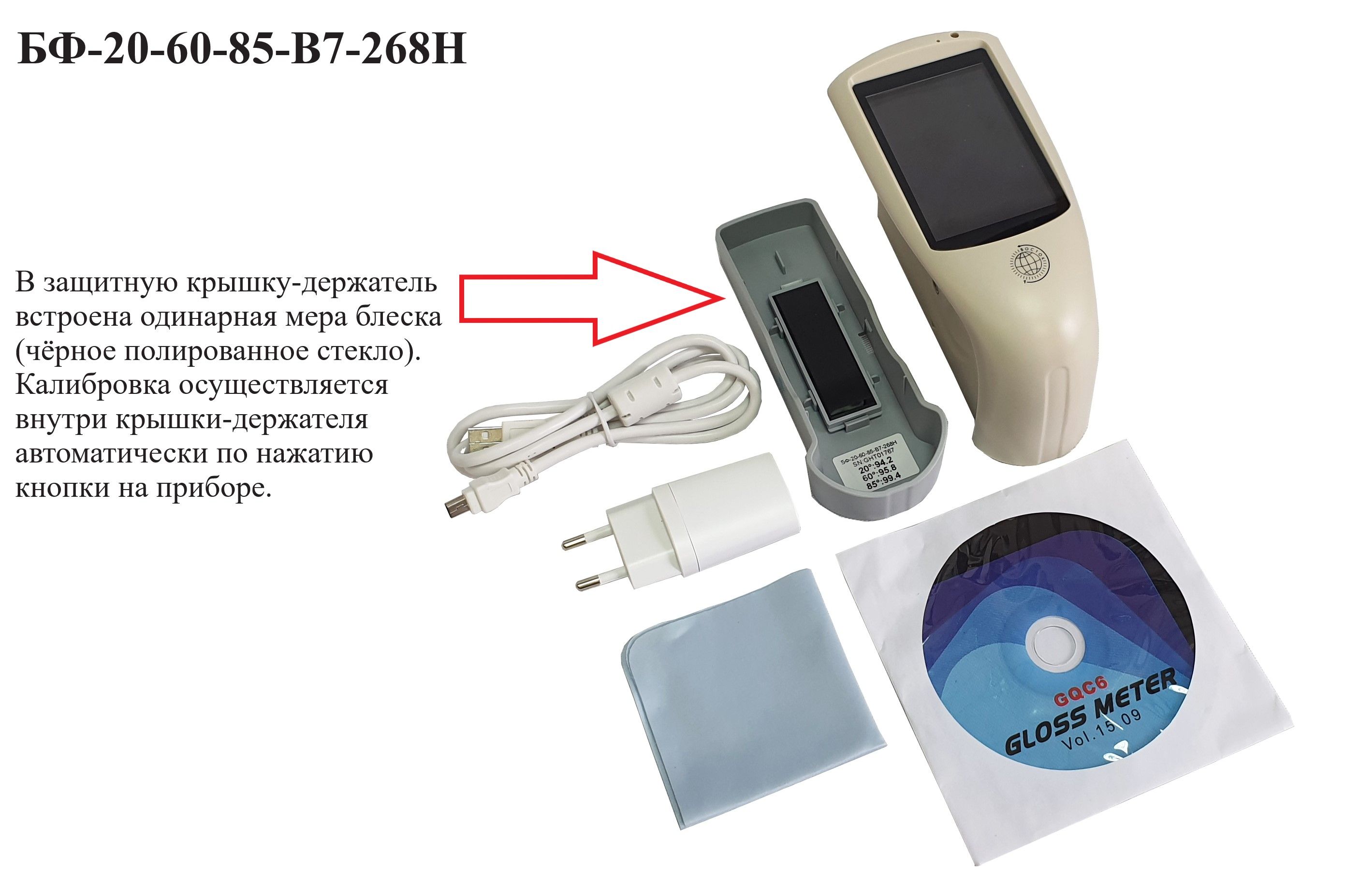

Одинарная калибровочная мера из черного полированного стекла вмонтирована в защитную крышку-держатель.
Для того чтобы запустить процесс калибровки, оператору достаточно нажать клавишу на блескомере, не снимая защитную крышку с эталоном. Встроенное ПО автоматически проведет эту процедуру.
Возможна самостоятельная калибровка прибора как с помощью меры, входящей в комплект, так и эталона от другого производителя.
Принцип действия
Блескомер работает по технологии фотоэлектрического измерения интенсивности отраженного потока света.
Прибор имеет три режима работы:
- базовый – замер выполняется моментально в одной точке (доступен на экране прибора);
- контроль качества – специальный режим с возможностью определения верхнего и нижнего пределов блеска поверхности (доступен на экране ПК).
- статистический – происходит вычисление минимального, среднего и максимального значений из серии результатов, среднеквадратического отклонения (σ) и других параметров (доступен на экране ПК).

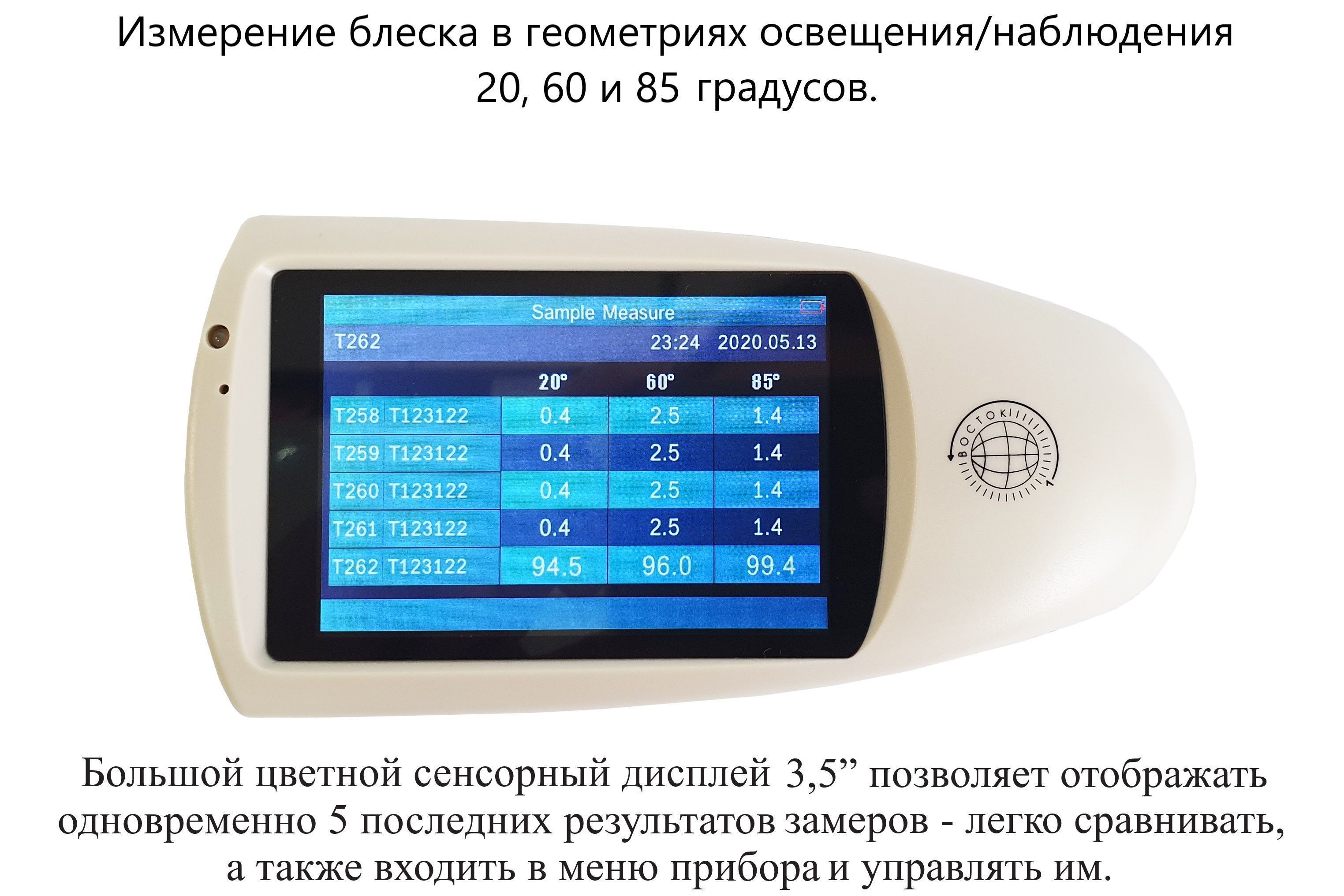

Выбранные параметры работы и результаты замеров отображаются на дисплее. Предусмотрена встроенная память на 1000 измерений. Возможно подключение к компьютеру через USB-порт для управления устройством, зарядки аккумулятора, передачи данных, последующей их обработки с помощью программы (среди доступных функций: вычисление максимального, минимального и среднего значений, а также среднеквадратического отклонения) и печати.
Показатель блеска (GU, Gloss Unit – единица блеска) – это значение отражения поверхности относительно эталона, выполненного из черного увиолевого стекла.
При отсутствии понимания того, какой блескомер больше всего подходит для вашей задачи, проведите замер от угла освещения в 60° и воспользуйтесь таблицей, приведенной ниже:
| Уровень блеска | Угол освещения 60° | Геометрия измерений | Тип блеска поверхности (материал) |
| Высокий | >70 GU | 20° | Глянцевый блеск: поверхности с зеркальным блеском (окрашенный металл), глянец в полиграфии |
| Выше среднего | >40 GU | 45° | Средне- и сильно блестящие поверхности (а также по ГОСТ 896-69) |
| Средний | 10-70 GU | 60° | Полуматовые или полуглянцевые поверхности: средний уровень блеска, (пластики и полимеры по ISO 2813) |
| Низкий | >10 GU | 85° | Матовые поверхности с очень низкой степенью глянца (бумага, фактурный пластик, лаки soft touch) |
Примечание. Анодированный алюминий и другие металлы – это поверхности с повышенной отражательной способностью. В случае с неметаллами при увеличении угла падения повышается коэффициент отражения. Для металлов это явление характерно не всегда.
В результате двойного отражения свет частично отражается на покрытии и на металле под ним. Чтобы измерение таких поверхностей было точным, измерение нужно проводить под углами 20°, 60° и 85°.
Применение
С помощью блескомеров серии БФ-20-60-85 можно работать с плоскими поверхностями, имеющими различную степень блеска:
- низкий – матовые поверхности с низким глянцем: бумага, фактурный пластик, тактильный лак (Soft Touch);
- средний – полуматовые и полуглянцевые поверхности: пластмассы и полимеры, соответствующие ISO 2813;
- высокий – поверхности, обладающие зеркальным блеском: окрашенные металлы, глянцевые полиграфические изделия.
Поверка
После выпуска прибор проходит первичную проверку. Процедура входит в цену товара. Данные о ней направляются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты выполнения.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 89140-23 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой блескомера с поверкой БФ-20-60-85-В7-268Н, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
Метрологические характеристики блескомеров
|
Наименование характеристики |
Значение |
Диапазон измерений, единиц блеска:
|
|
Пределы допускаемой абсолютной погрешности измерений, единиц блеска:
|
|
Дискретность показаний, единиц блеска:
|
|
Основные технические характеристики блескомеров
| Наименование характеристики | Значение |
Геометрия освещения/наблюдения:
|
|
Параметры электрического питания:
|
|
| Потребляемая мощность, В А, не более | 5 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 160х85х95 |
| Габаритные размеры в упаковке (длина × ширина × высота), мм, не более | 300х250х95 |
| Масса, г, не более | 400 |
| Масса в упаковке, г, не более | 1100 |
Рабочие условия эксплуатации:
|
|
Сравнительные технические характеристики трёхугловых 20°/20°, 60°/60° и 85°/85° блескомеров
| Наименование характеристики | Значение |
| Модификация | БФ-20-60-85- В7-268Н |
| Тип геометрии измерения | 20°, 60°, 85° |
| Размер измеряемого участка, мм |
|
| Диапазон показаний, единиц блеска (GU) |
|
| Среднеквадратичное отклонение (повторяемость) результатов (GU/30мин) |
|
| Режим замеров | Одиночный |
| Экран (ЖК-дисплей), мм, не менее |
74х49, цветной сенсорный |
| Экранная статистика значений из серии измерений: среднее, среднеквадратическое и др. параметры | Нет |
| Калибровка | Ручная |
| Установочная (настроечная) мера блеска поверхности для калибровки прибора (входит в комплектацию) | Вмонтирована внутрь крышки защитного чехла-держателя (1 шт.): из чёрного кварца – мориона |
| Память, к-во замеров | 1000 |
| ПО для передачи и работы с данными на ПК | Есть |
| Звуковой сигнал измерения (зуммер) | Есть |
| Автоотключение прибора, мин. | 5,0 |
| Длительность непрерывной работы, ч | 8 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 160х75х90 |
| Масса, г, не более | 350 |
| Материал корпуса | Пластик |
| Срок службы, лет, не менее | 7 |
| Соответствие международным стандартам | ISO 2813; ISO 7668; ASTM D523; DIN-67530 |
| Соответствие ГОСТ | ГОСТ 16143–2022; ГОСТ 31975–2013 (ISO 2813:1994); ГОСТ Р 52663-2006 (ИСО 2813:1994) |

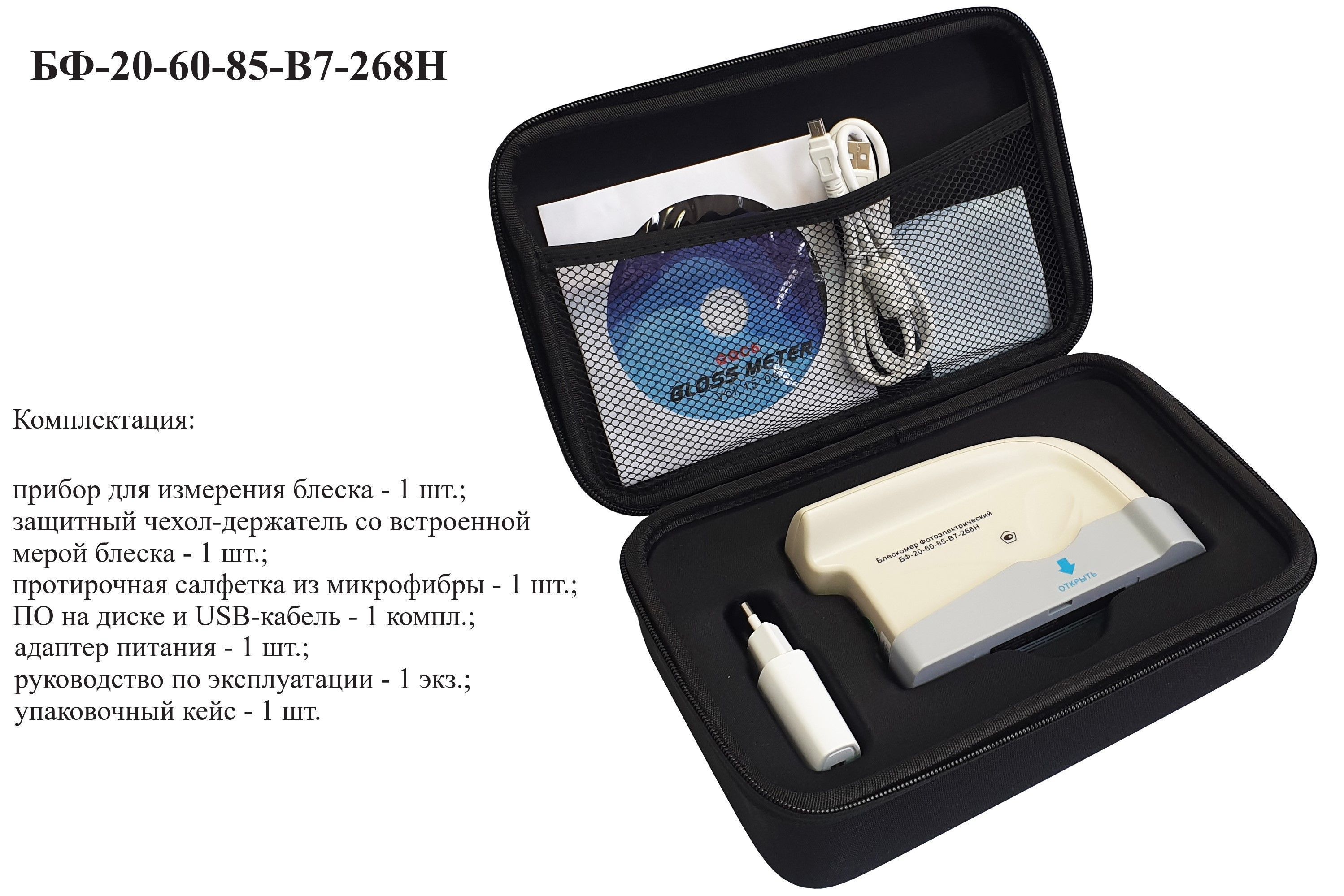

Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блескомер фотоэлектрический |
|
1 шт. (по заказу) |
| Установочная (настроечная) мера блеска поверхности | - | 1 компл. |
| Тканевая протирочная салфетка из микрофибры | - | 1 шт. |
| Футляр - упаковочный кейс | - | 1 шт. |
| Защитный чехол-держатель | - | 1 шт.* |
| CD диск или флэшка с программным обеспечением и USB кабель | - | 1 компл.* |
| Установочная (настроечная) мера блеска поверхности (дополнительная) | - | (по заказу) |
| Элемент питания (аккумулятор или батарея) | Тип АА | (по заказу) |
| Руководство по эксплуатации, объединённое с Паспортом и Методикой поверки | РЭП.БЛ.13.2023; РТ-МП-163-448-2023 | 1 экз. |
| * - только для отдельных модификаций согласно техническим характеристикам | ||
