Дюрометр
Толщина образца: 4 – 6 мм
Диапазон измерения: 0 – 100 мм
Усилие пружины: 1,111 – 44,5 Н
В интернет-магазине КИТЕСТ вы можете купить твердомер Bareiss HP-DS.
Прибор предназначен для экспресс-измерения твердости по методу Шора D. Среди исследуемых объектов – образцы из каучука, эластомеров и пластмасс толщиной более 6 мм и диаметром более 35 мм.
Точность измерений зависит от толщины образца. Если она менее 6 мм, то согласно стандарту DIN ISO 48, исследование нужно проводить по алгоритму IRHD micro.
Особенности
- Прецизионная обработка и подгонка компонентов, а также отрегулированная измерительная система обеспечивают превосходную точность измерений. Отклонение не превышает ±1 единицы по Шору в соответствии со стандартом.
- В названии модели твердомера присутствует буква S. Это означает, что прибор имеет дополнительную буксируемую стрелку-фиксатор для измерения обратной деформации (эластичности) полимерных материалов, а также фиксации результатов при мгновенных измерениях.
- Прибор отвечает требованиям международных стандартов ASTM D 2240, DIN ISO 7619 и выпускается в модификациях, с помощью которых можно проводить измерения твердости по шкалам Шора, которые не стандартизированы в России.
- Твердомер имеет массивный корпус из алюминия, который делает прибор прочным и надежным.
- Индентор защищен от повреждений специальной скобой.

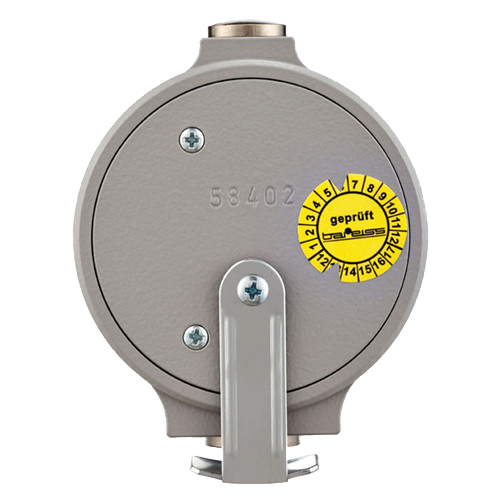

- В корпусе прорезана резьба для установки прибора на испытательном стенде (например, на базовой стойке BS 61II). Она находится на крышке и закрыта болтом, который выкручивается перед размещением.

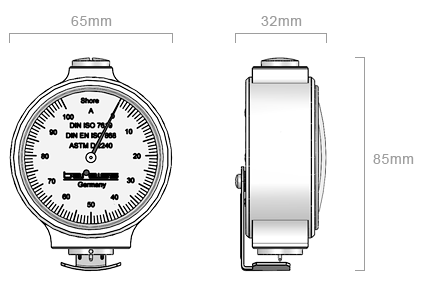

- Показания отображаются на круглом циферблате, на котором нанесена шкала твердости по Шору (от 0 до 100 единиц). Результат измерения остается на циферблате до сброса.
Рабочие диапазоны измерений по стандартам Российской Федерации
- Шор тип A: 10 – 90
- Шор тип D: 20 – 90
Порядок проведения измерений
- Измерения необходимо проводить при температуре в помещении 23°C (±2°C).
- Установите твердомер таким образом, чтобы индентор находился в вертикальном положении относительно образца и полностью прилегал ко всей его поверхности.
- Усилие прижатия должно быть 12,5 Н. Считывание данных – спустя 3 секунды с момента начала измерения. При работе с образцами, имеющими выраженные текучие свойства, показания нужно снимать через 15 секунд.

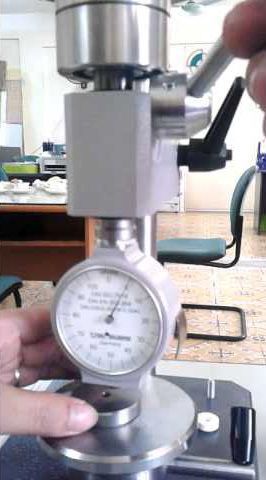

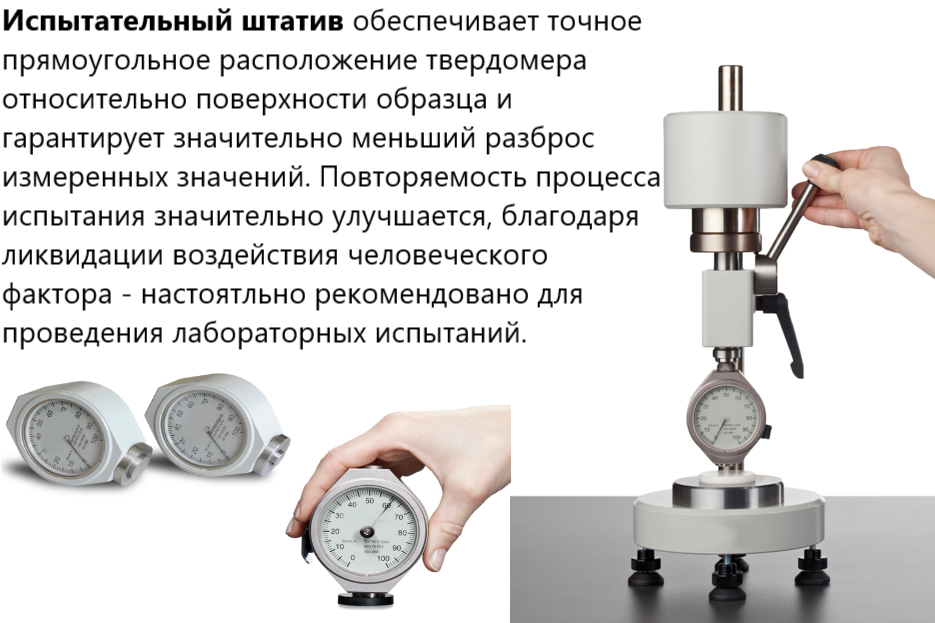

- При отклонении от правильного положения индентора (см. пункт 2) или усилия вдавливания (см. пункт 3) возможна погрешность в результатах измерений. Чтобы ее избежать, рекомендуется воспользоваться штативом Bareiss BS 61II.
Для работы с материалами, имеющими сильно выраженную текучесть, а также если форма или позиционирование объекта препятствуют отсчитыванию показаний по шкале, рекомендуется воспользоваться другими моделями – HP-AS, HP-DS, HP-BS, HP-CS, HP-OS. Они имеют указатель максимального значения, который позволяет считывать показания в течение 1 секунды. Это значение равно наибольшему сопротивлению материала при внедрении индентора и подходит исключительно для сравнения.
Поверка
Прибор не внесен в Государственный реестр средств измерений, поэтому его поверка не проводится.
Информация о техобслуживании
- Допустимая погрешность показаний по шкале Шора тип D составляет ±1 единицу. Если этот предел превышен, необходимо провести проверку или ремонт прибора на заводе-изготовителе.
- При использовании твердомера для измерений внутри предприятия оператор должен регулярно проводить его проверку в соответствии с инструкцией пользователя. Для этой процедуры рекомендуется использовать меры твердости резин и пластмасс (приобретаются дополнительно).
- Если твердомер используется для официальных исследований (например, для сертификации изделий), то прибор должен проходить ежегодную поверку по международному стандарту DIN 51 300.
- Благодаря высочайшему качеству компонентов и продуманной конструкции, твердомер практически не требует техобслуживания, за исключением регулярной чистки.
- Не подвергайте твердомер ударам и резким толчкам.
Состояние в реестрах средств измерений
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 34008-12 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Видео
Наши специалисты ответят на все вопросы о преимуществах и стоимости Bareiss HP-DS твердомера (дюрометра) Шора тип D с аналоговым индикатором, а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
Тип |
Диапазон применения |
Стандарты |
Толщина образца |
|---|---|---|---|
|
Шор A |
Мягкая резина, эластомеры, продукты из натурального каучука, неопрены, смолы, полиэстер, мягкий ПВХ, кожа, полиграфические валки и т.д. | ГОСТ 263-75, DIN EN, ISO 868, DIN 53505, ASTM D 2240, ISO 7619, NFT 51-174, BS903 Part. A 26 |
4 мм 6 мм |
|
Шор B |
Материалы со средними характеристиками по твердости из резины, ролики печатных машин | ASTM D 2240 |
6 мм |
|
Шор C |
Пластики и резиновые материалы со средними характеристиками по твердости | ASTM D 2240 |
6 мм |
|
Шор D |
Твёрдая резина, твердые полимерные материалы, плексиглас, полистирол, твердые термопласты, резопал, полиграфические валки, пластины из винила, ацетат целлюлозы и т.д. | ГОСТ 24621-91, DIN EN, ISO 868, DIN 53505, ASTM D 2240, ISO 7619, NFT 51-174, BS903 Part. A 26 |
4 мм 6 мм |
|
Шор DO |
Пластики и материалы из резин от средних до жёстких | ASTM D 2240 |
6 мм |
|
Шор O |
Мягкие эластичные материалы, валки, текстильный материал средней прочности, нейлон, орлон, перлон, район | ASTM D 2240 |
6 мм |
|
Шор OO и ШорOOO |
Ячеистые резины, вспененные резины, силикон | ASTM D 2240 |
6 мм |
|
Аскер C |
Подобно Шор А | SRIS 0101 |
6 мм |
|
L + L/c |
Мягкие эластичные материалы, обивка, рулевое колесо | DIN ISO 7619, ASTM D2240 |
6 мм |
|
ТИП |
Усилие пружины (Н) |
Усилие / масса нагружения |
Индентор |
Путь измерения (мм) |
Диапазон измерения |
|
Шор A |
8,065 |
12,5 Н |
35 ° |
2,5 |
0 - 100 |
|
Шор B |
8,05 |
1 кг |
30° |
2,5 |
0 - 100 |
|
Шор C |
44,45 |
5 кг |
35 ° |
2,5 |
0 - 100 |
|
Шор D |
44,50 |
50,0 Н |
30° |
2,5 |
0 - 100 |
|
Шор D0 |
44,45 |
5 кг |
3 / 32 " |
2,5 |
0 - 100 |
|
Шор 0 |
8,05 |
1 кг |
3 / 32 " |
2,5 |
0 - 100 |
|
Шор 00 |
1,111 |
400 г |
3 / 32 " |
2,5 |
0 - 100 |
|
Шор 000 |
1,111 |
400 г |
r = 6,35 |
2,5 |
0 - 100 |
Комплектация
| Наименование | К-во | |
| 1 | Прибор для измерения твёрдости (модель НР) |
1 |
| 2 | Футляр |
1 |
| 3 | Поверочная пластина (для твердомеров Шора тип А и тип D) |
1 |
| 4 | Сертификат о калибровке при выпуске из производства |
1 |
| 5 | Руководство по эксплуатации (на английском языке) |
1 |
