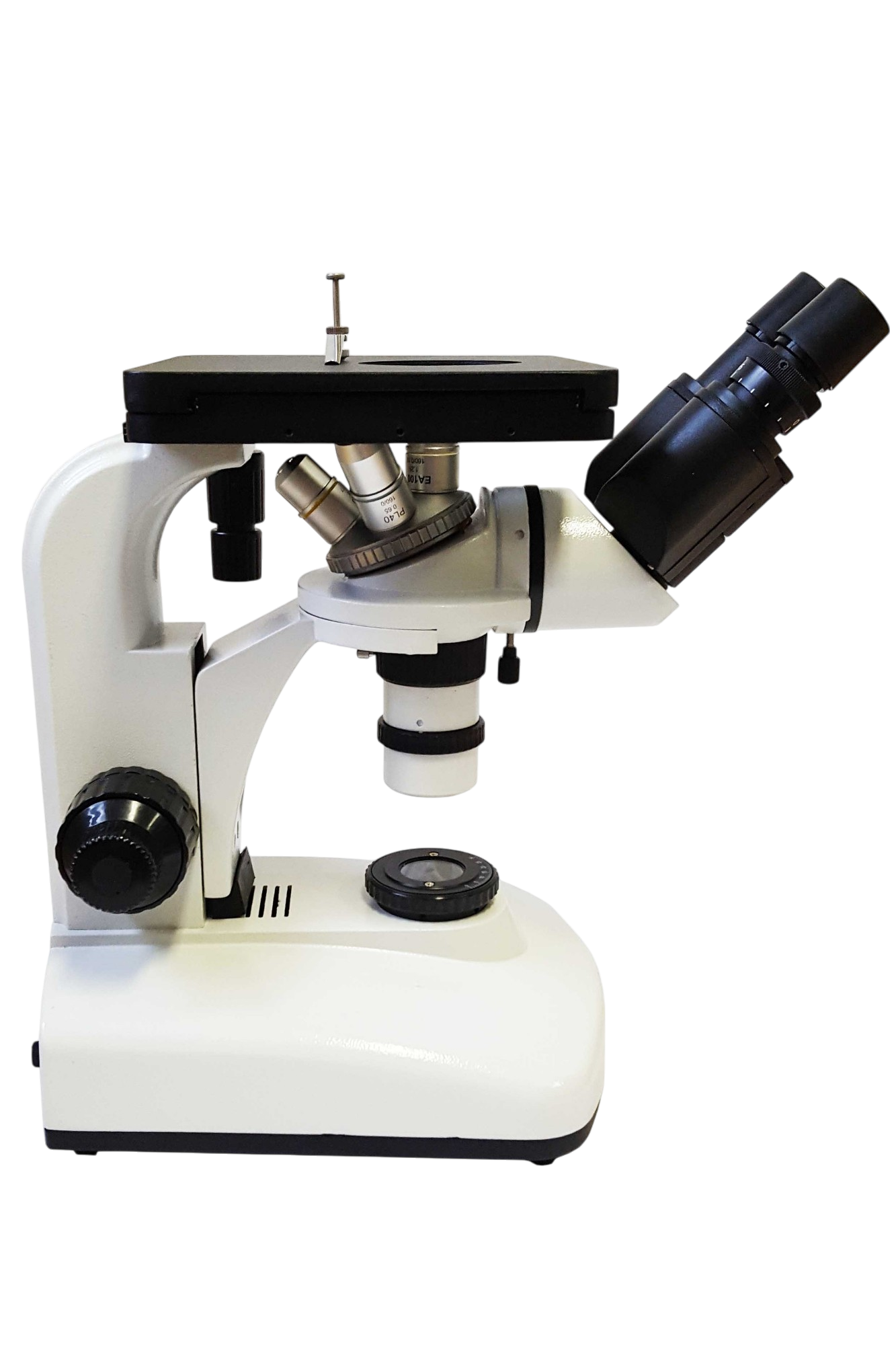

Инвертированный микроскоп
Диапазон увеличения: 100Х – 1250Х
Шаг фокусировки: 0,002 мм
Габариты предметного стола: 2000x180 мм
В интернет-магазине КИТЕСТ вы можете купить металлографический инвертированный микроскоп 4XB от компании «Восток-7».
Особенности
- Высота исследуемого образца не ограничена (оператору достаточно следить за тем, чтобы поверхность образца находилась на одном уровне с поверхностью стола).
- Удобное расположение органов управления делает работу с прибором более комфортной и эффективной.
- Благодаря компактным габаритам, прибор не занимает много места на рабочем столе.
- Современный дизайн микроскопа способствует функциональности, удобству и долговечности прибора.
- Большое поддерживающее основание и плечо изгиба смещают центр тяжести микроскопа вниз, за счет чего улучшается стабильность установки.
- Окуляр наклонен относительно опорной поверхности под углом в 45 градусов, что обеспечивает удобство для изучения объектов.
Назначение
- Бесконтактное визуальное изучение микроструктуры металлов, сплавов и других непрозрачных материалов в отраженном свете, при прямом освещении в светлом поле и поляризованном свете.
- Металлографические исследования в лабораториях, работающих на производствах: структурный анализ металлов и сплавов; контроль качества сырья, а также выпускаемой продукции (после литья, плавки и высокотемпературной обработки); контроль покрытия, нанесенного на поверхность изделия.
- При оснащении микроскопа камерой – фотографирование исследуемой поверхности в реальном времени.
Поверка
Данная модель не внесена в Государственный реестр средств измерений РФ, поэтому поверка не проводится.
Видео
Наши специалисты проконсультируют вас по всем вопросам, связанным со свойствами и ценой товара «4XB Инвертированный микроскоп», а также помогут вам его заказать.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь, наличными или картой получаете товар и чек.
- Безналичный расчет. Счет выставляется после подписания договора о сотрудничестве.
Ваш заказ может быть доставлен одной из транспортных компаний, с которыми сотрудничает КИТЕСТ. Либо выберите для себя подходящий вариант доставки:
- Курьерская доставка. Ваш заказ будет привезен на место назначения и передан заказчику из рук в руки. Самый быстрый вариант.
- Самовывоз из офиса. Для получения заказа обратитесь к своему менеджеру, он подготовит все надлежащие документы на отгрузку.
|
ХАРАКТЕРИСТИКА |
ЗНАЧЕНИЕ |
|
Методы исследования |
Инвертированный в отражённом свете в светлом поле |
|
Диапазон увеличений, крат |
100Х…1250Х (в штатной комплектации) |
|
Визуальная насадка |
· бинокулярная, угол наклона тубусов 45° · поворотная на 3600; · регулируемое межзрачковое расстояние 55…75 мм; · диоптрийная подстройка (±5 диоптрий); |
|
Окуляры |
· WF10X широкопольный (диаметр поля зрения Ф18 мм; фокусное расстояние 25 мм; посадочный диаметр D23,2 мм); · WF12,5X широкопольный (диаметр поля зрения Ф15; фокусное расстояние 25 мм; посадочный диаметр D23,2 мм) |
|

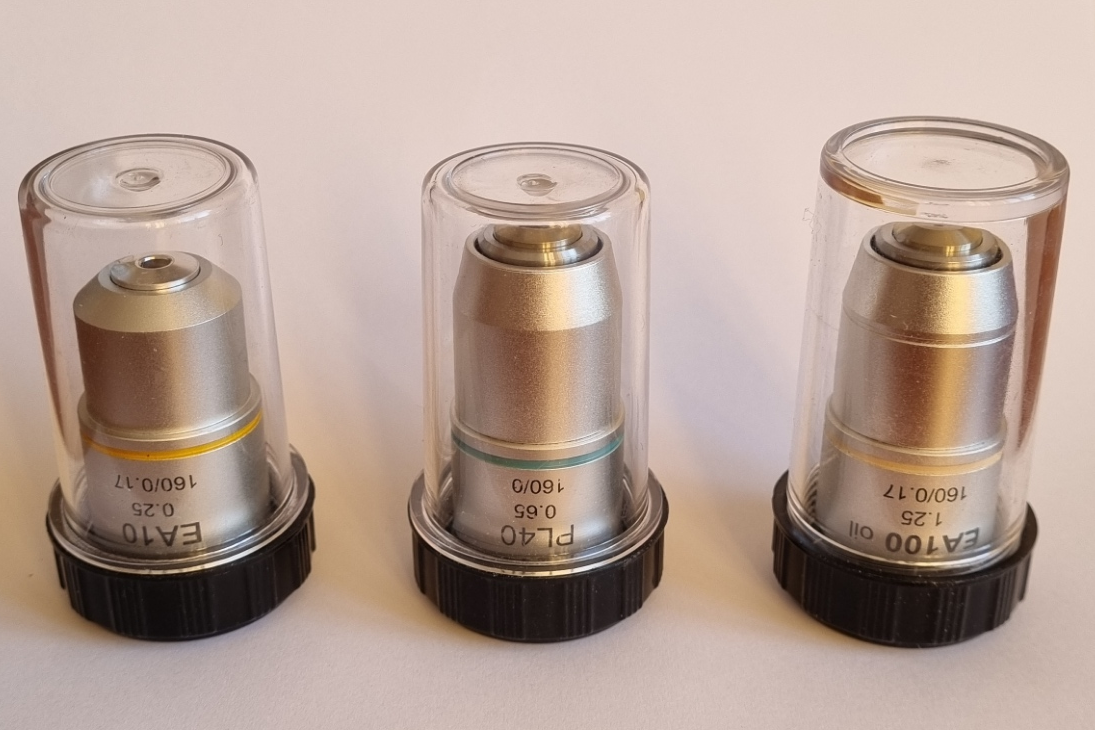

Объективы |
· ЕА10Х/0,25 160/0,17 ахроматический объектив, рабочее расстояние 7 мм, фокальное расстояние 17,13 мм, покровное стекло d=17; резьба RMS 20,23 мм; · PL40X/0,65 160/0 планахроматический объектив, подпружиненный, рабочее расстояние 0,0,714 мм, фокальное расстояние 4,328 мм, без покровного стекла d=0; резьба RMS 20,23 мм; · ЕА100Х/0,25 oil 160/0,17 ахроматический объектив, подпружиненный (МИ - масляная иммерсия), рабочее расстояние 0,198 мм, фокальное расстояние 2,906 мм, покровное стекло d=17; резьба RMS 20,23 мм |
|
Освещение |
· галогенная лампа 20 Вт, 6 В; · плавная регулировка яркости освещения; · планка со светофильтрами (синий, зелёный, жёлтый, матовый). |
|
Фокусировка |
· коаксиальные винты грубой и точной фокусировки; · встроенное устройство фиксации и ограничения перемещения для защиты препарата и быстрой настройки при его смене; · регулировка натяжения: жёсткости/плавности хода; · шаг точной фокусировки 0,002 мм. |
|
Револьверное устройство |
4-х гнездовое с точной фиксацией объективов относительно оптической оси |
|

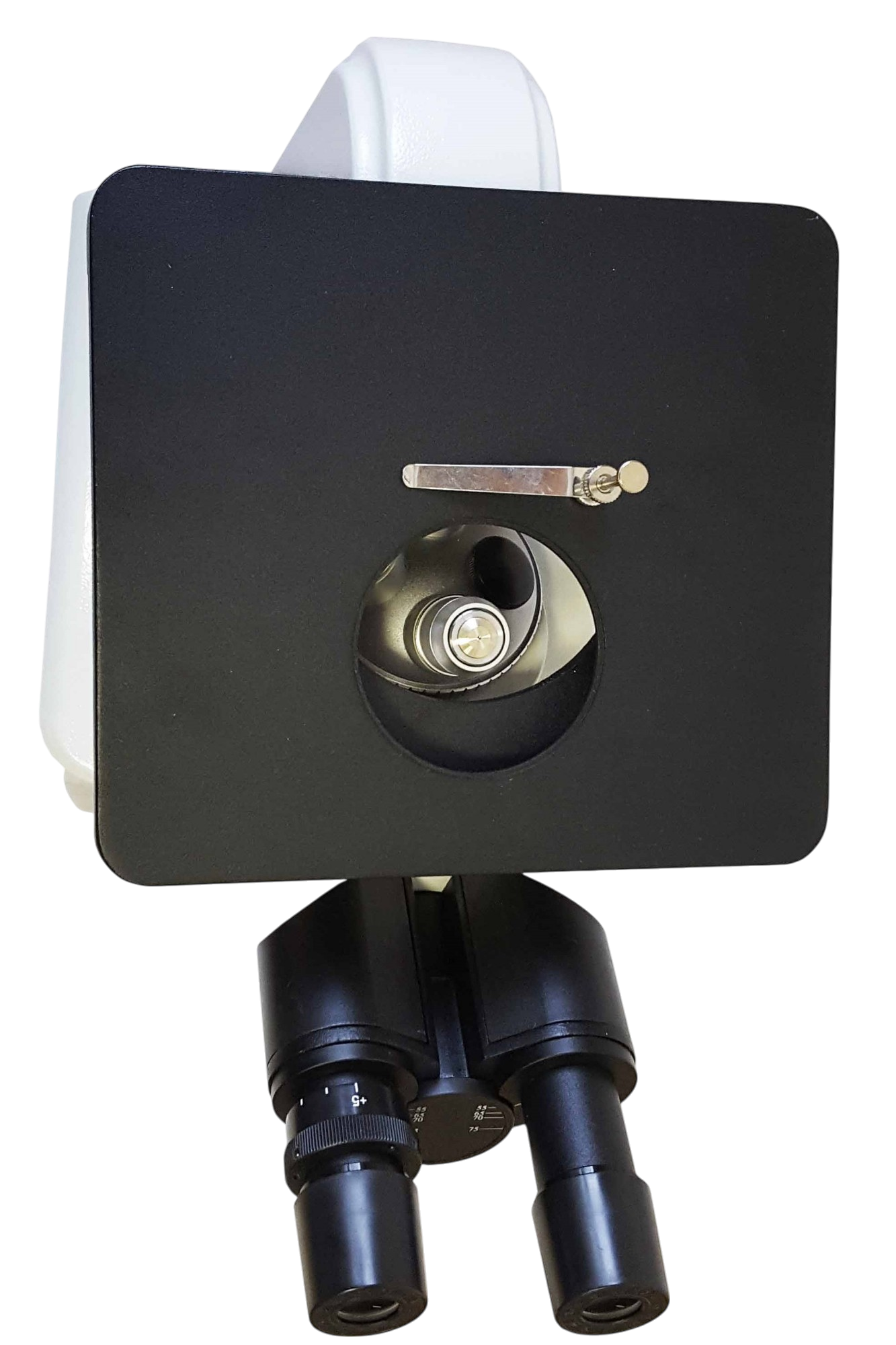

Предметный координатный столик |
· прямоугольный 200 x 180 мм со съёмными препаратоводителями с отверстиями Ø10 и Ø 20 мм; диапазон регулировки горизонтально: по оси Х 55 мм, по оси Y 75 мм, цена деления шкал 0,1 мм · двухкоординатный, с коаксиально расположенными ручками управления перемещением стола; · диапазон перемещений вертикально/горизонтально 15/15 мм; · максимальный вес образца 2 кг; · круглая вращаемая вставка диаметром 11 мм. |
|
Корпус и основание |
· из отлитого под давлением алюминия; · окрашен огнеупорной эмалью; · с резиновыми ножками. |
|
Рабочее расстояние между образцом и передней линзой объектива |
195 мм |
|
Парфокальное расстояние |
45 мм |
|
Окуляры (опционально) |
Любые с посадочным диметром D23,2 мм, в т. ч. микрометрический окуляр с перекрестием и измерительной шкалой по выбору заказчика |
|
Объективы (опционально) |
Любые с резьбой RMS 20,23 мм по выбору заказчика |
|
Вес микроскопа, Брутто/Нетто |
10,5/8 кг |
|
Размер коробки (Д, Ш, В) |
420×350×520 мм |
|
Параметры объективов |
Увел-е |
Числовая апертура |
Система |
Фокальное расстояние |
Рабочее расстояние |
|
Ахроматический объектив ЕА10Х/0,25 160/0,17 |
10Х |
0,25 |
сухая |
17,13 мм |
7,136 мм |
|
Планахроматический объектив PL40X/0.65 160/0 |
40Х |
0,65 |
сухая |
4,328 мм |
0,714 мм |
|
Ахроматический объектив |
100Х |
1,25 |
масло |
2,906 мм |
0,198 мм |
|
Параметры плоских окуляров |
Увеличение, крат |
Диаметр поля зрения, мм |
|
WF10X широкопольный (фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) |
10Х |
Ф18 |
|
WF12.5X широкопольный (фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) |
12,5Х |
Ф15 |

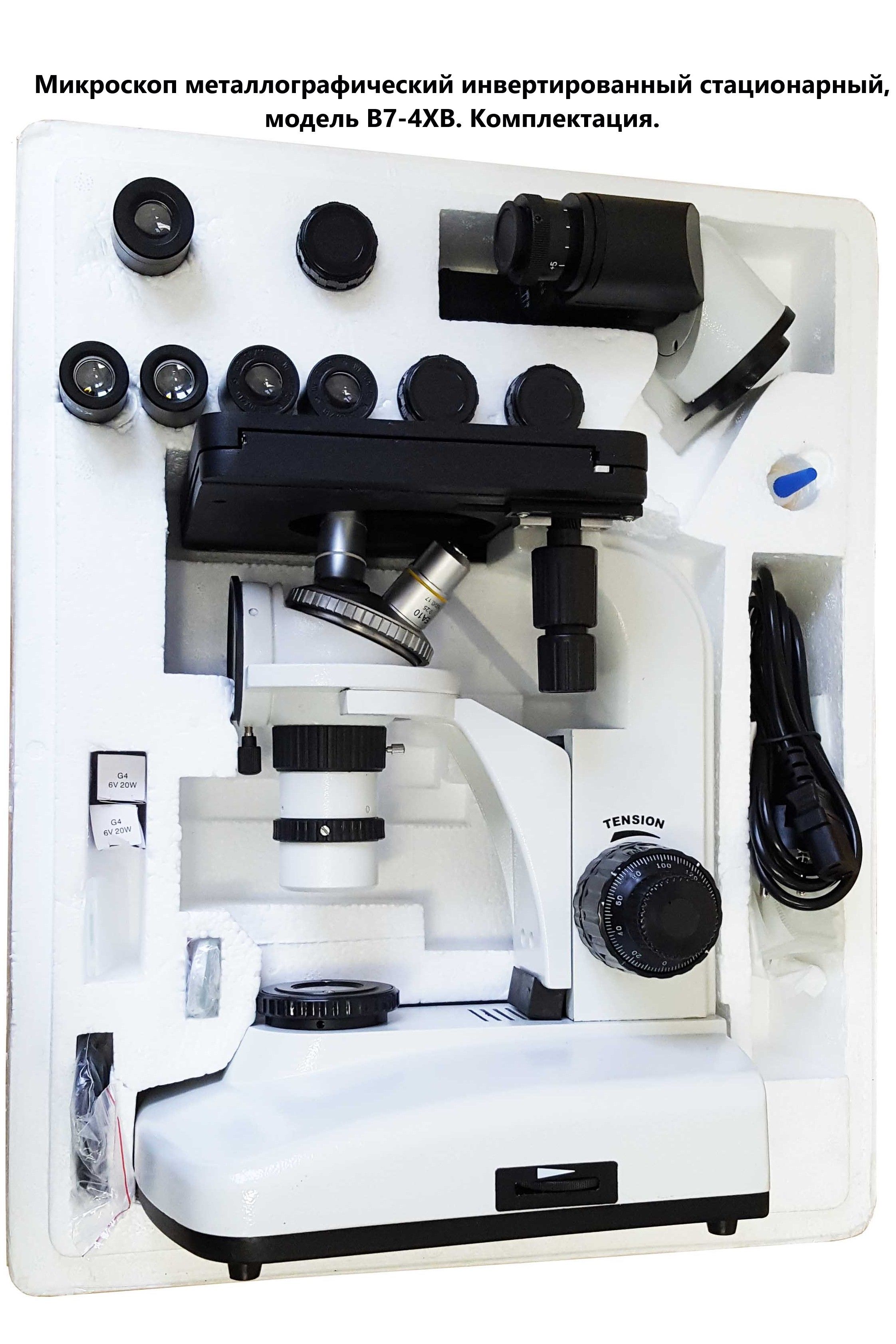

Комплектация
|
Наименование |
К-во, шт. |
|
|
1 |
Микроскоп 4XВ |
1 |
|
2 |
Предметный координатный столик с двумя съёмными дисковыми препаратоводителями с отверстиями Ø10 и Ø20 мм, прижимной лапкой |
1 |
|
3 |
Комплект со светофильтрами (синий, жёлтый, зелёный, матовый) |
1 |
|
4 |
Бутылочка с пихтовым маслом |
1 |
|
5 |
Лампа галогенная запасная с предохранителем |
2 |
|
6 |
Объективы (резьба RMS 20,23 мм): · ЕА10Х/0,25 160/0,17 ахроматический объектив; · PL40X/0,65 160/0 планахроматический объектив; · ЕА100Х/0,25 oil 160/0,17 ахроматический объектив. |
1 1 1 |
|
7 |
Бинокулярная насадка |
1 |
|
8 |
|
2 2 1 |
|
9 |
Револьверное устройство |
1 |
|
10 |
Объект-микрометр без поверки (не внесён в госреестр), цена деления 0,01 мм |
1 |
|
11 |
Сетевой шнур электропитания |
1 |
|
12 |
Защитный пластиковый анти-пылевой чехол |
1 |
|
13 |
Руководство по эксплуатации |
1 |
|
Дополнительная комплектация (на заказ) |
||
|
13 |

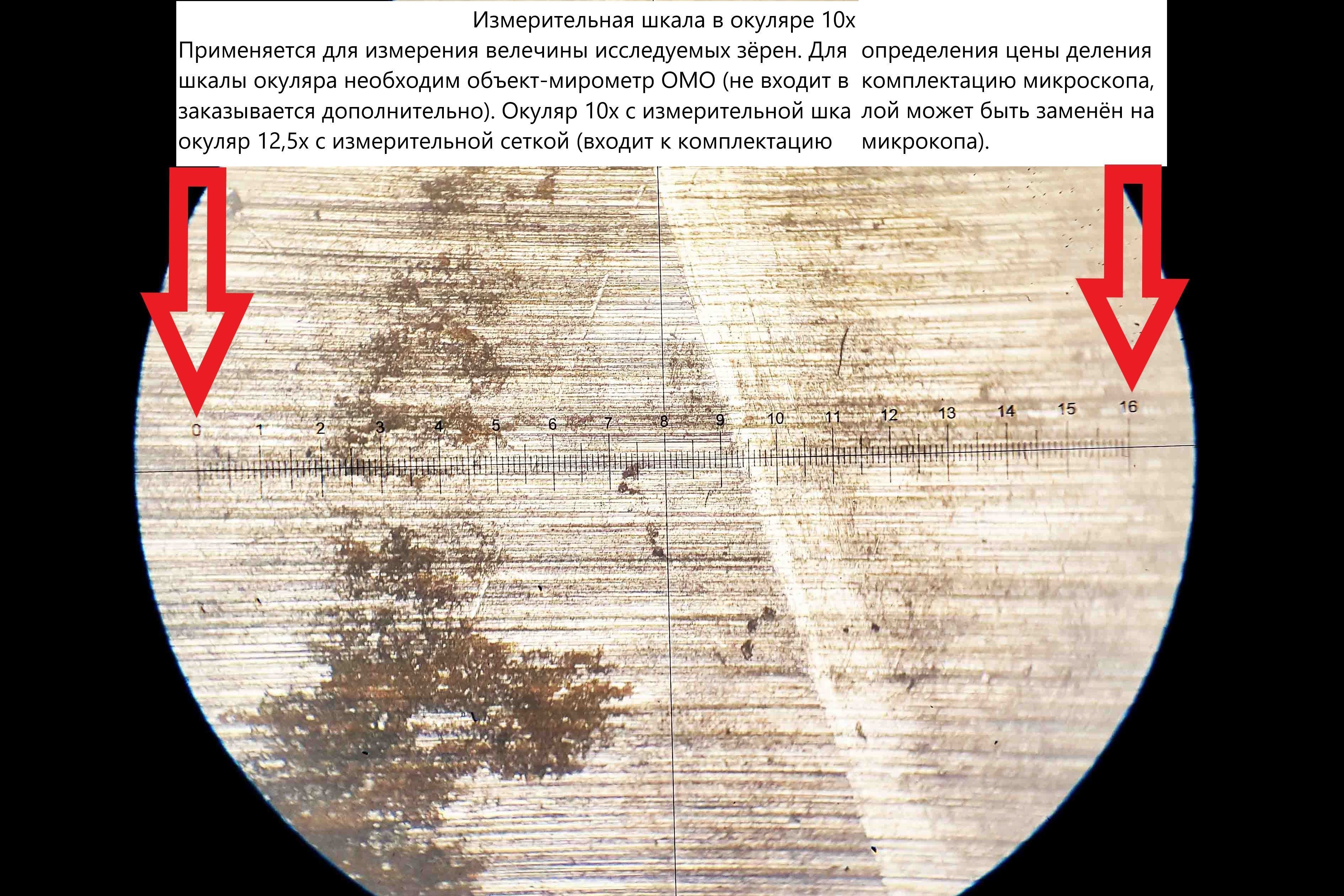

Окуляры любые с посадочным диметром D23,2 мм, в т. ч. микрометрический окуляр с перекрестием и измерительной шкалой по выбору заказчика |
|
|
14 |
Объективы любые с резьбой RMS 20,23 мм по выбору заказчика |
|
|
15 |
Объект-микрометр: ОМО или ОМП с поверкой (номер в госреестре 590-63), цена деления 0,01 мм 0,01-ОМП или 00,1-0,1-ОМП без поверки (не внесены в госреестр), цена деления 0,01 и 0,1 мм |
|
| 16 | Цветная цифровая окулярная камера с русскоязычным ПО | |
